公開番号2025067987
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025021792,2021131022
出願日2025-02-13,2020-07-15
発明の名称演出出力玩具
出願人株式会社バンダイ
代理人
主分類A63H 33/26 20060101AFI20250417BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性の高い玩具を提供する。

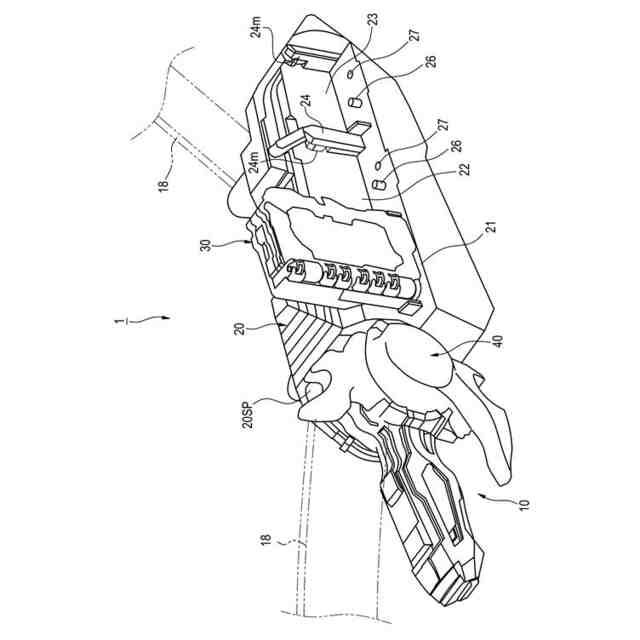

【解決手段】収納空間20SPを有する保持体20と、情報検出が可能な検出部を有し収納空間に収納自在な主玩具体10と、保持体に対して着脱可能なブック30と、を含み、保持体には、第一識別情報が付与された複数の第一副玩具体を装着可能な複数のスロット部(スロット部21、スロット部22、スロット部23)が設けられ、主玩具体には、検出部として、スロット部に装着された第一副玩具体から第一識別情報を個別に読み取り可能な複数のリーダ部(リーダ部14a、リーダ部14b、リーダ部14c)が設けられ、主玩具体は、収納空間から取り出されたときに、リーダ部が読み取った第一識別情報に応じた第一演出出力を行う制御部60を備える、演出出力玩具1。
【選択図】図1

特許請求の範囲【請求項１】
収納空間を有する保持体と、
情報検出が可能な検出部を有し前記収納空間に収納自在な主玩具体と、
前記保持体に対して着脱可能な第一副玩具体と、を含み、
前記保持体には、第一識別情報が付与された複数の前記第一副玩具体を装着可能な複数のスロット部が設けられ、
前記主玩具体には、前記検出部として、前記スロット部に装着された前記第一副玩具体から前記第一識別情報を個別に読み取り可能な複数のリーダ部が設けられ、
前記主玩具体は、前記収納空間から取り出されたときに、前記リーダ部が読み取った前記第一識別情報に応じた第一演出出力を行う制御部を備える、
演出出力玩具。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の演出出力玩具であって、
前記収納空間に収納された前記主玩具体の前記複数のリーダ部は、前記複数のスロット部に装着される前記第一副玩具体とそれぞれ接近して対を成すように設けられている、
演出出力玩具。
【請求項３】
請求項１又は２に記載の演出出力玩具であって、
前記保持体と前記第一副玩具体とには、前記第一副玩具体の前記スロット部への装着を確認可能な装着連動スイッチ部材が設けられている、
演出出力玩具。
【請求項４】
請求項１～３の何れか一項に記載の演出出力玩具であって、
前記第一副玩具体は形態変化が可能であり、
前記保持体は、前記主玩具体が前記収納空間から取り出された際に、前記スロット部に装着された前記第一副玩具体を形態変化させる変化起動部材を作動させる連動機構を備える、
演出出力玩具。
【請求項５】
請求項４に記載の演出出力玩具であって、
前記第一副玩具体は、
前記スロット部に固定される本体部と、
前記本体部に対して開閉軸を介して連結され開閉動可能な開閉部と、を備え、
前記変化起動部材は、前記開閉部を開方向に付勢する付勢部材と、前記開閉部を閉じ状態に係止する開動係止部材と、を含み、
前記連動機構は、前記スロット部に装着された前記第一副玩具体の前記開動係止部材を押圧して前記開閉部を開動可能に構成されている、
演出出力玩具。
【請求項６】
請求項５に記載の演出出力玩具であって、
前記開閉部は、重なるように別々に開動可能に複数設けられている、
演出出力玩具。
【請求項７】
請求項５又は６に記載の演出出力玩具であって、
前記第一副玩具体は、前記開閉部の動作に連動して演出出力を行う第一スイッチ操作と、前記開閉部の動作とは連動せず演出出力をする第二スイッチ操作が可能に構成されている、
演出出力玩具。
【請求項８】
請求項５～７の何れか一項に記載の演出出力玩具であって、
前記スロット部に装着された前記複数の第一副玩具体は、前記開閉部が開かれた状態において、ひと続きの画像を表現可能に構成されている、
演出出力玩具。
【請求項９】
請求項１～８の何れか一項に記載の演出出力玩具であって、
さらに、前記主玩具体に着脱可能で、第二識別情報が付与された第二副玩具体を含み、
前記制御部は、前記主玩具体が前記収納空間に対して非収納の状態で前記リーダ部によって読み取られた前記第二副玩具体の前記第二識別情報に応じて、前記第一演出出力のモードを変更する、
演出出力玩具。
【請求項１０】
請求項１～９の何れか一項に記載の演出出力玩具であって、
前記制御部は、前記主玩具体が非収納の状態において、前記リーダ部によって前記第一副玩具体の前記第一識別情報が読み取られると、前記第一識別情報に応じた第二演出出力を行う、
演出出力玩具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、演出出力玩具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、演出出力玩具には所定の操作に基づいて音等を発生するものが知られている（例えば特許文献１参照）。特許文献１に記載された演出出力玩具は、タグリーダ部と、動作出力部と、記憶部と、制御部と蓋部等を備える筐体部と、この筐体部とは別体でＩＣタグを備える別部材と、等を備える。そして、筐体部のタグリーダ部に対してＩＣタグを備える別部材を近づけてＩＣタグの情報を読み込むことで発音可能に構成された発音玩具である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４６７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、二つの別部材を接近させることでＩＣタグの情報を読み取る構成である。しかし、別部材の接近によって情報を読み取る場合は、情報読取りに、使用者の取扱い精度が要求されてしまう。この結果、情報読取りの不確実性が高く、玩具自体の正確な動作ができないことがある。また、別部材を近づけるような操作を行うことで所定の演出を開始する演出出力玩具では、玩具自体の操作感や玩具との一体感が乏しく興趣性に課題がある。
【０００５】
本発明は、興趣性の高い演出出力玩具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る演出出力玩具は、
収納空間を有する保持体と、

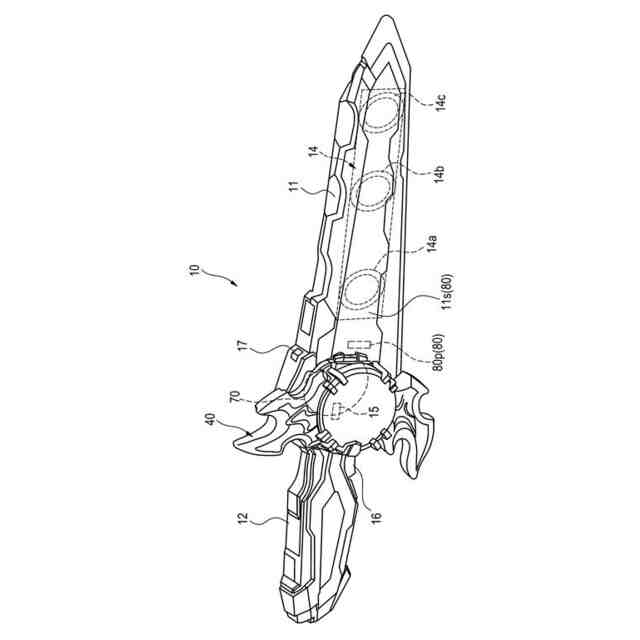

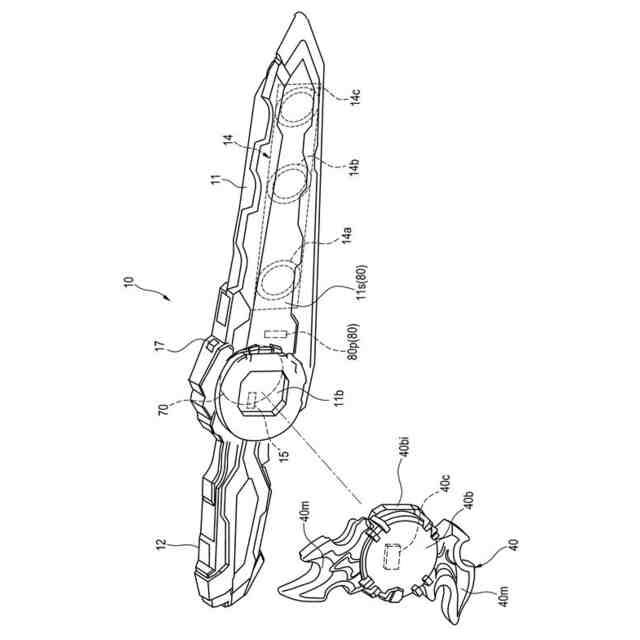

情報検出が可能な検出部を有し前記収納空間に収納自在な主玩具体と、
前記保持体に対して着脱可能な第一副玩具体と、を含み、
前記保持体には、第一識別情報が付与された複数の前記第一副玩具体を装着可能な複数のスロット部が設けられ、
前記主玩具体には、前記検出部として、前記スロット部に装着された前記第一副玩具体から前記第一識別情報を個別に読み取り可能な複数のリーダ部が設けられ、
前記主玩具体は、前記収納空間から取り出されたときに、前記リーダ部が読み取った前記第一識別情報に応じた第一演出出力を行う制御部を備える、ことを特徴としている。
【０００７】
また、本発明に係る演出出力玩具においては、
前記収納空間に収納された前記主玩具体の前記複数のリーダ部は、前記複数のスロット部に装着される前記第一副玩具体とそれぞれ接近して対を成すように設けられている、ようにしてもよい。
【０００８】
また、本発明に係る演出出力玩具においては、
前記保持体と前記第一副玩具体とには、前記第一副玩具体の前記スロット部への装着を確認可能な装着連動スイッチ部材が設けられている、ようにしてもよい。
【０００９】
また、本発明に係る演出出力玩具においては、
前記第一副玩具体は形態変化が可能であり、
前記保持体は、前記主玩具体が前記収納空間から取り出された際に、前記スロット部に装着された前記第一副玩具体を形態変化させる変化起動部材を作動させる連動機構を備える、ようにしてもよい。
【００１０】
また、本発明に係る演出出力玩具においては、

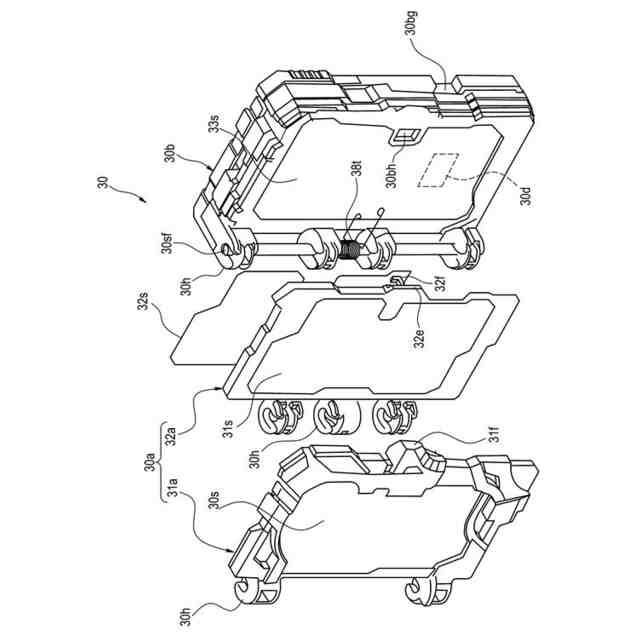

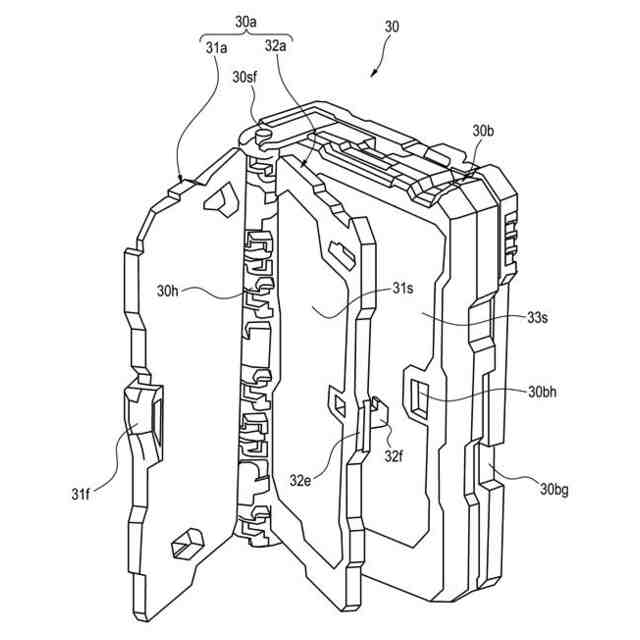

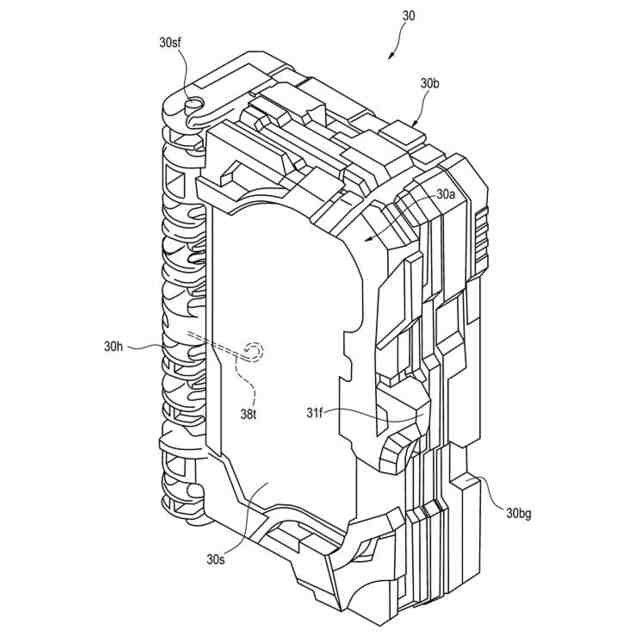

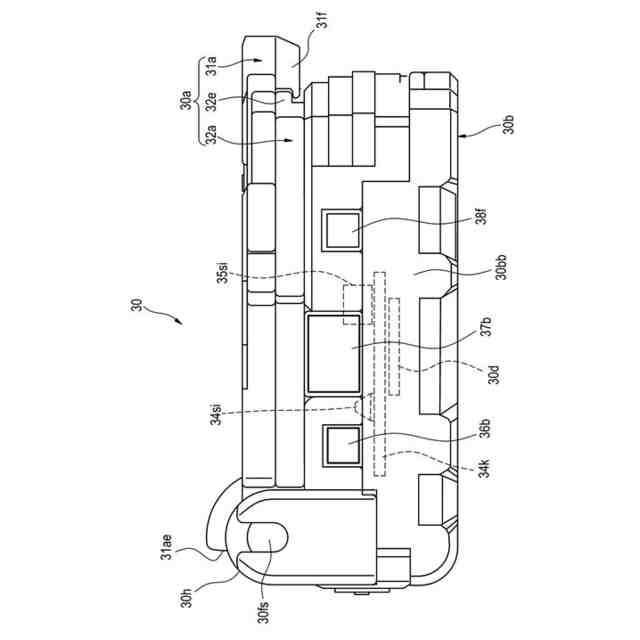

前記第一副玩具体は、
前記スロット部に固定される本体部と、

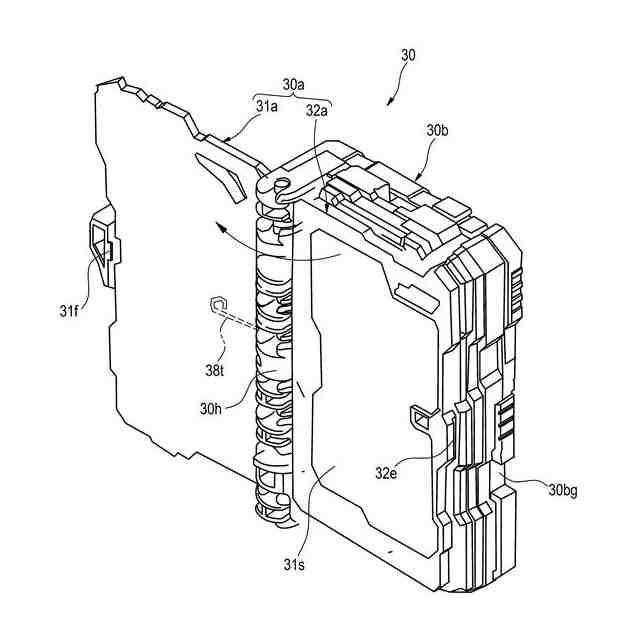

前記本体部に対して開閉軸を介して連結され開閉動可能な開閉部と、を備え、
前記変化起動部材は、前記開閉部を開方向に付勢する付勢部材と、前記開閉部を閉じ状態に係止する開動係止部材と、を含み、
前記連動機構は、前記スロット部に装着された前記第一副玩具体の前記開動係止部材を押圧して前記開閉部を開動可能に構成されている、ようにしてもよい。
（【００１１】以降は省略されています）
