発行日2025-07-28
公報種別意匠公報(S)
登録番号1804520
登録日2025-07-17
意匠に係る物品打継面平滑化用板材連結金具
意匠分類L1-550(仮設工事用品)
出願番号2024022307
出願日2024-10-08
意匠権者丸井産業株式会社
代理人

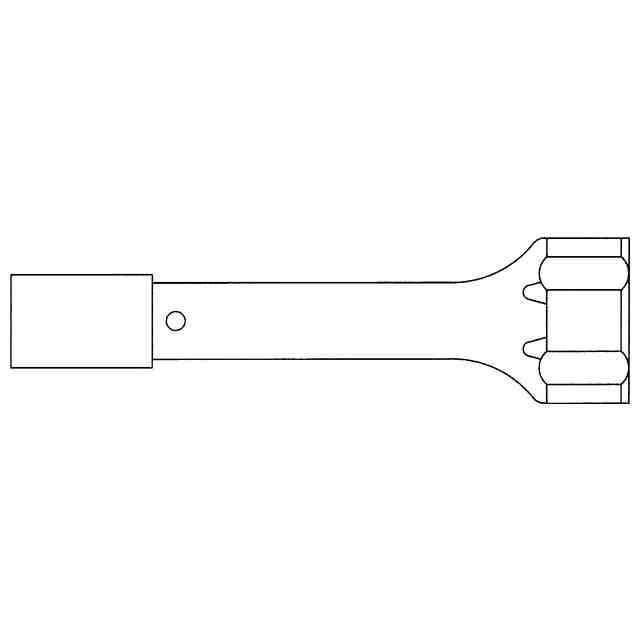

意匠に係る物品の説明本物品は、コンクリート打継材を配列してコンクリートの打継面を形成する際、配列された前記コンクリート打継材同士の間隙に、打設したコンクリートが侵入してかぶり部の打継面が荒くなることを防ぎ、前記打継面を平滑に形成するために用いる区画板と、前記区画板を鉄筋上で支持する支持部材とを連結するための連結金具であり、前記鉄筋上においてコンクリートが打設される領域を区画する区画板の上側部分に嵌合する区画板嵌合部と、前記打継面となる位置から水平方向に前記領域の外側へ所定距離だけ離れた位置の前記鉄筋に対して固定される支持部材に係合する支持部材係合部と、前記区画板嵌合部と前記支持部材係合部を連結する連結部とからなる形態である。使用状態を示す参考図1乃至2に示すように、まず、コンクリートの打継面となる位置から水平方向に所定距離だけ離れた位置に支持部材を鉄筋に対して固定する。次に前記打継面となる位置に区画板を配置し、支持部材係合部に支持部材を差し込んで係合するとともに、区画板嵌合部に区画板の上側部分を差し込んで嵌合させることで、前記区画板が前記支持部材を介した状態で前記鉄筋に固定され、その後、コンクリート打継材を前記区画板と前記支持部材との間に上方から差し込み、コンクリートを打設する。コンクリートを打設すると、コンクリートの流動圧が前記区画板に対して作用するが、本物品が、前記区画板と前記鉄筋に固定した前記支持部材とを連結しているため、固定位置からずれたり倒れたりし難くなるものである。
意匠の説明背面図は、正面図と対称にあらわれる。

関連意匠
