発行日2025-03-17
公報種別意匠公報(S)
登録番号1793592
登録日2025-03-07
意匠に係る物品仮設手摺用支柱取付金具
意匠分類L1-53(仮設工事用品)
出願番号2024007212
出願日2024-03-19
意匠権者丸井産業株式会社
代理人

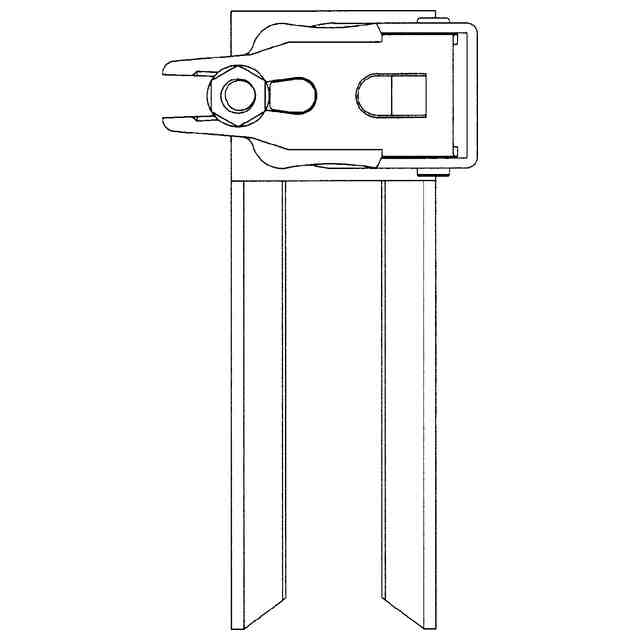

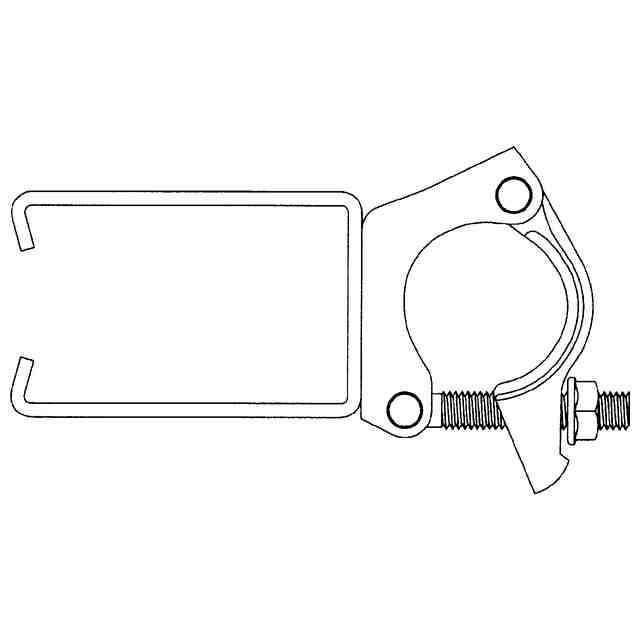

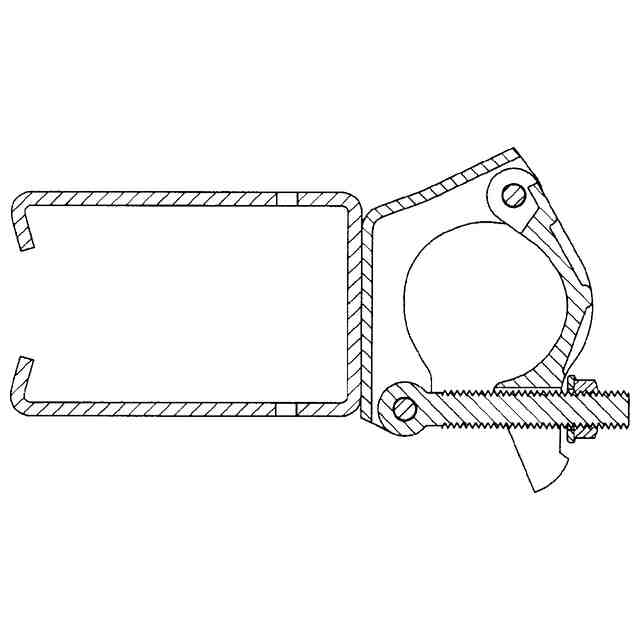

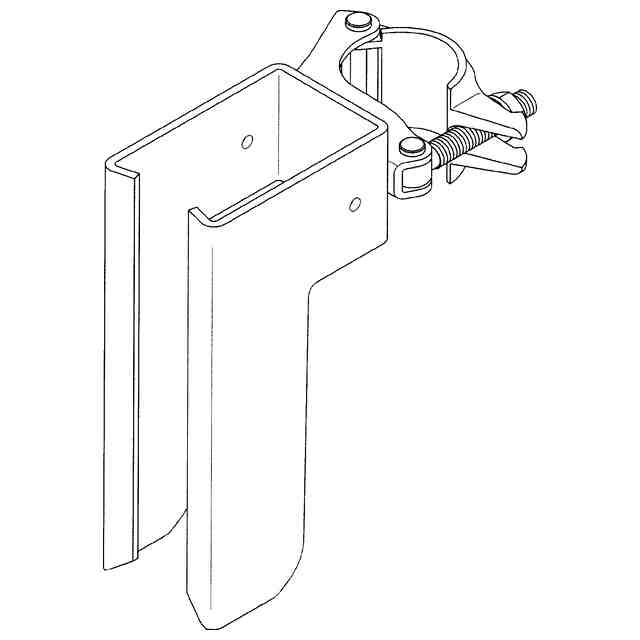

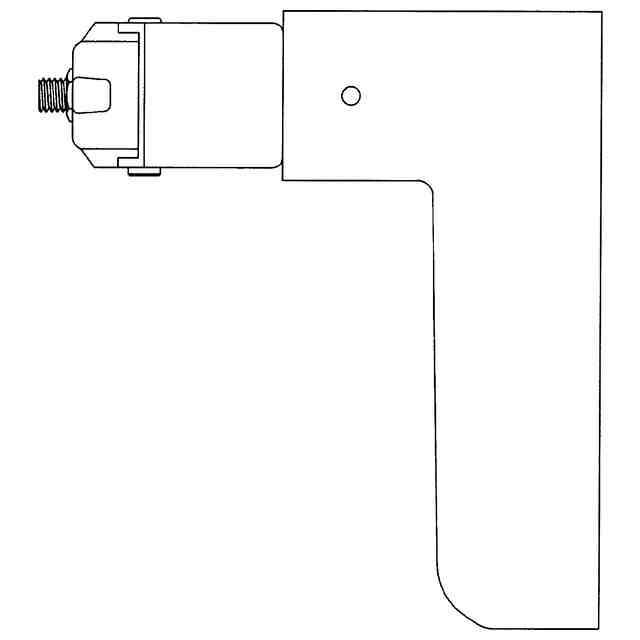

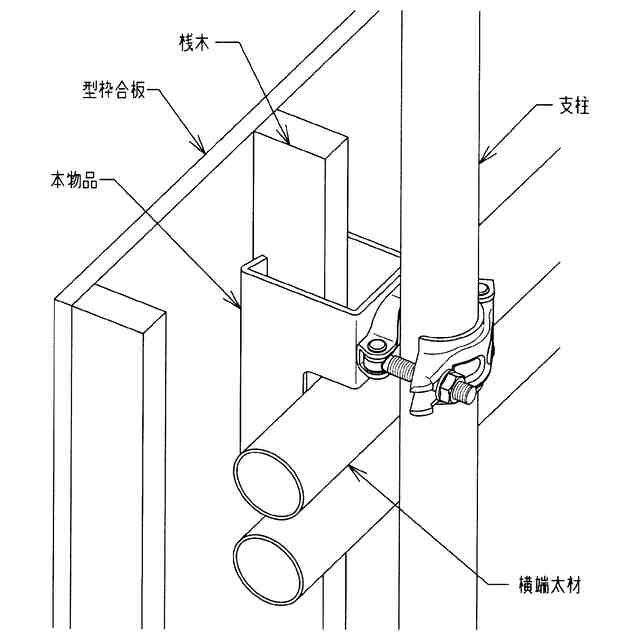

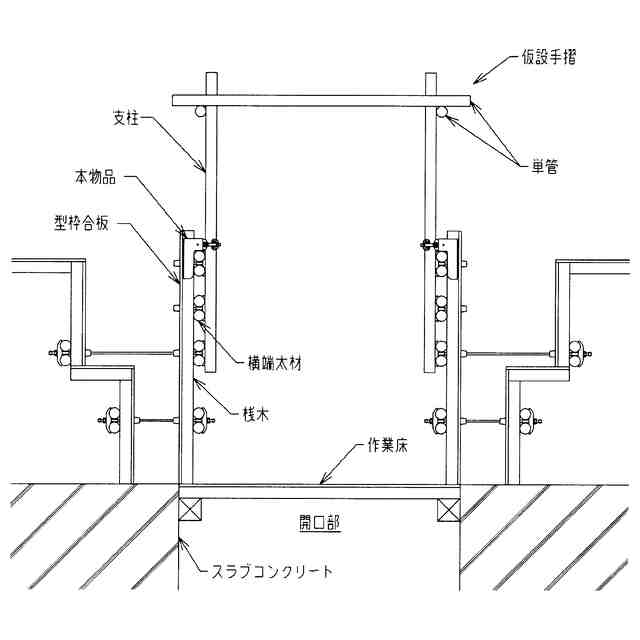

意匠に係る物品の説明本物品は鉄筋コンクリート構造物の躯体工事において、作業者の落下防止等、安全確保のために、躯体の外周や開口部に設置する仮設手摺の支柱を、型枠を支持する横端太材に取付けるための仮設手摺用支柱取付金具であり、単管からなる支柱を固定する支柱固定部と横端太材に取付ける金具本体とからなり、支柱固定部は支柱を握持するクランプ形態とし、金具本体は側面視略上下逆L字型に形成され、型枠合板と横端太材の間隙へ挿入可能とした挿入部と、横端太材上部に載置する載置面とを備えると共に、平面視略コの字型に折り曲げられ、先端部は略コの字型の内側に向かって延び、支柱と平行して延びる桟木を幅方向に挟持する桟木挟持部を備えた形態であり、使用状態を示す参考図1乃至2に示すように、前記支柱固定部により支柱の適宜高さ位置に握持して固定された状態の本物品を型枠の上部から、前記桟木挟持部が桟木を挟持した状態で挿入部を型枠合板と横端太材の間隙に挿入し、前記載置面を横端太材に載置することで、支柱を横端太材に取付けることができる。その後、同様にして複数の支柱を横端太材に取付け、それら支柱間に単管を連結させて仮設手摺を構築することができる。
