発行日2025-01-14
公報種別意匠公報(S)
登録番号1788815
登録日2024-12-27
意匠に係る物品支保工
意匠分類L1-52(仮設工事用品)
出願番号2024011410
出願日2024-06-05
意匠権者ペリーエスエー,ペリー・ジャパン株式会社
代理人個人

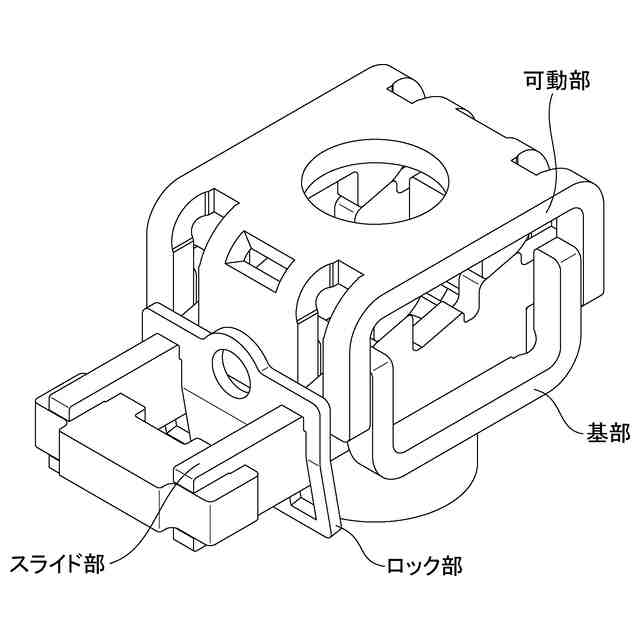

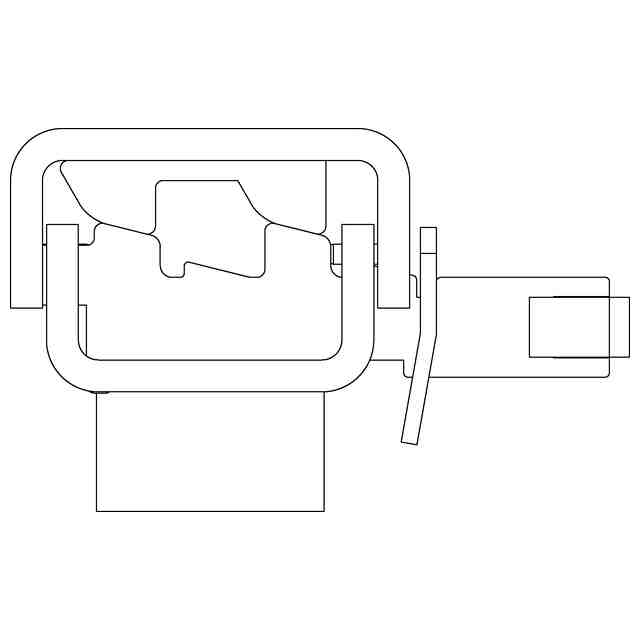

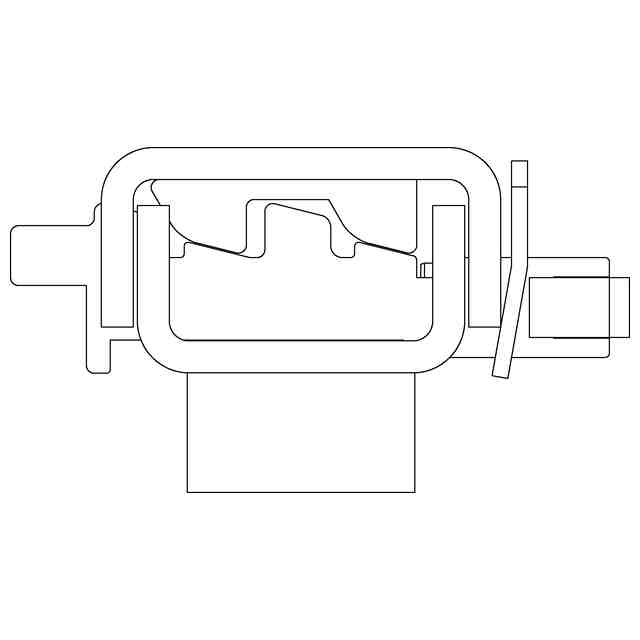

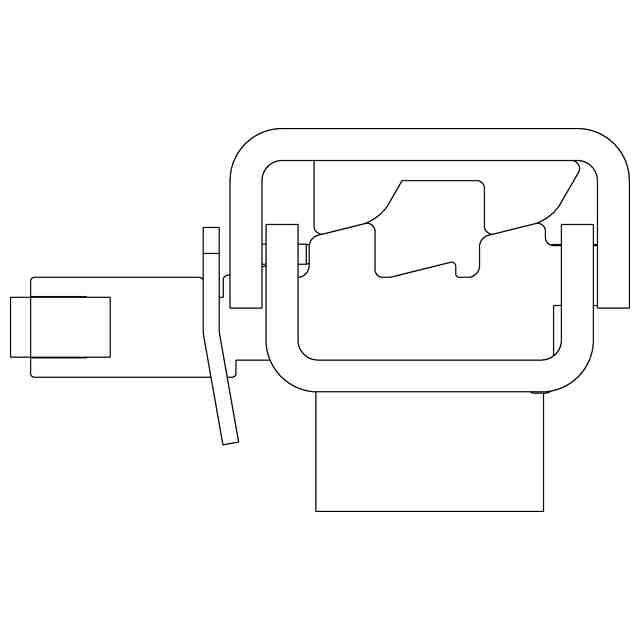

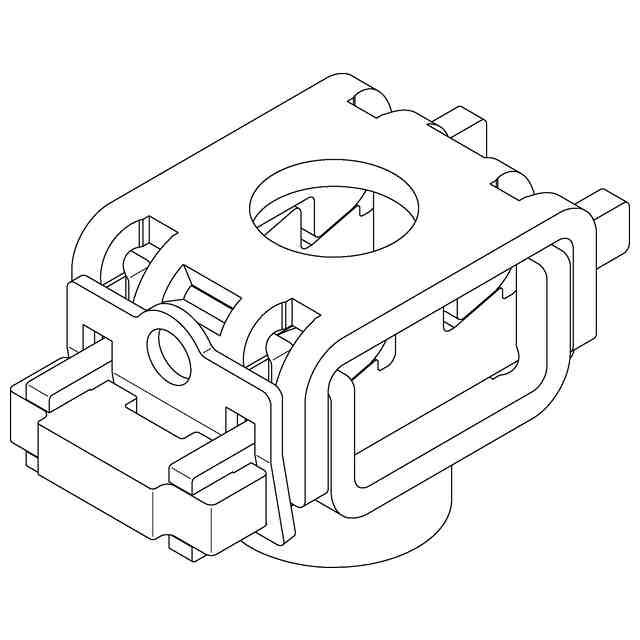

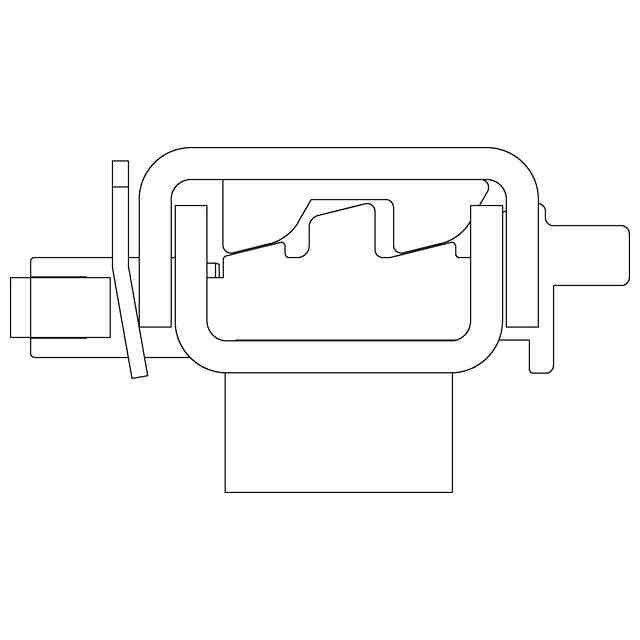

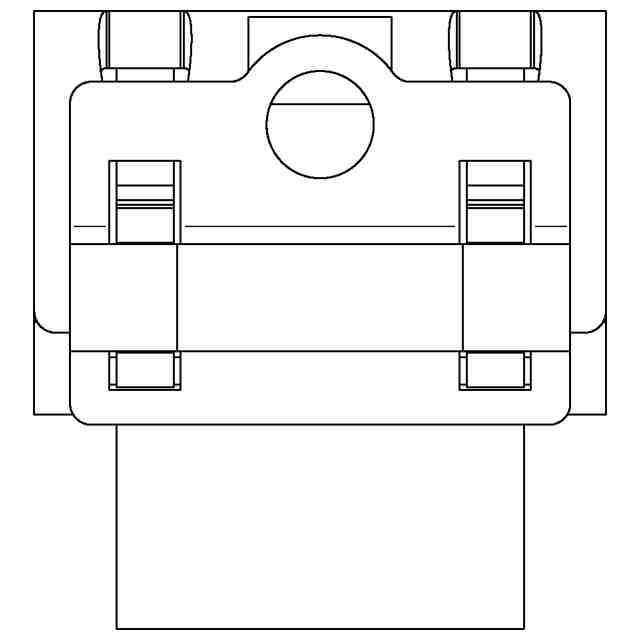

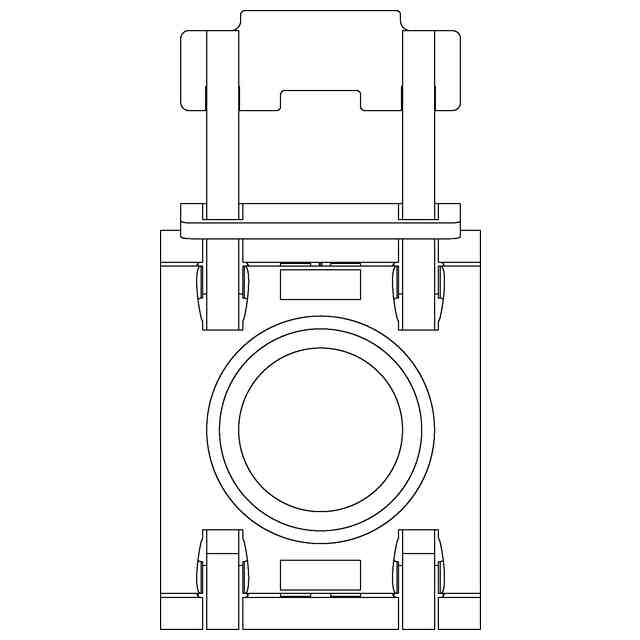

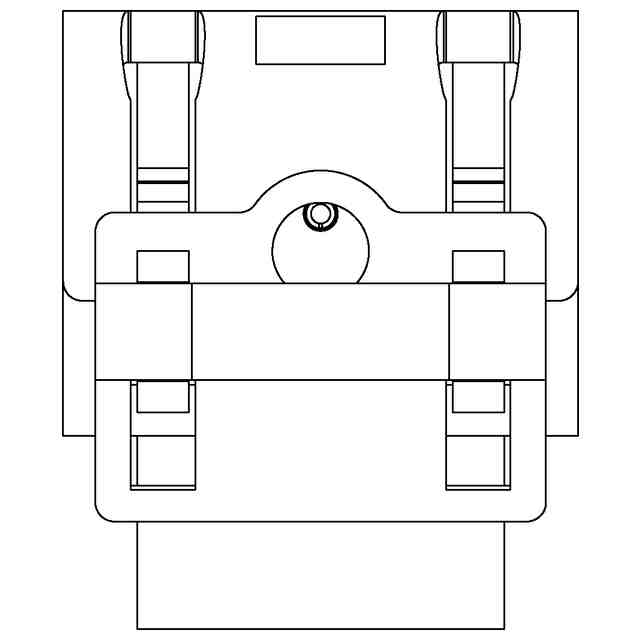

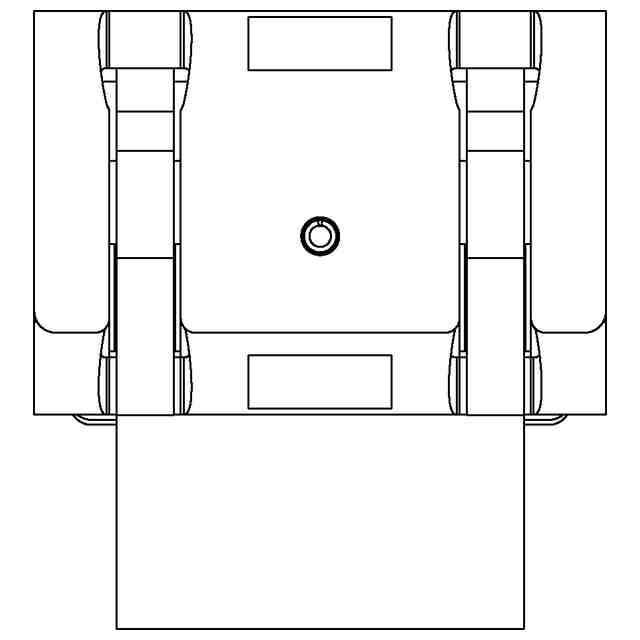

意匠に係る物品の説明本願に係る物品(以下、「本物品」という。)は、建設現場において足場等を支持する支保工である。本物品は、側面視において、上方に開口するコの字状を呈する基部と、該基部に覆い被さるように配置され、側面視において、下方に開口するコの字状を呈する可動部と、基部に対して水平方向にスライドするスライド部と、スライド部に係合するロック部とを有する。本物品が、足場を支持する際、基部は柱状体の先端に取り付けられ、可動部は足場へ下方から当接する。本物品では、スライド部が基部から引き出されるようにスライドした際、可動部の下方へ突出する凸部がスライド部の上方へ突出する凸部へ乗り上げることにより、可動部が上方へ移動する。このとき、ロック部はスライド部に係合してスライド部が基部へ押し込まれるようにスライドするのを防止する。また、スライド部が基部へ押し込まれるようにスライドした際、可動部の凸部がスライド部において隣接する凸部の間の凹部へ落ち込むことにより、可動部が下方へ移動する。
意匠の説明スライド部が基部に押し込まれて可動部が下方へ移動する際の本物品の高さは約86mmであり、長さは約155mmであり、幅は約80mmである。
