意匠ウォッチ

発行日2025-09-24
公報種別意匠公報(S)
登録番号1809032
登録日2025-09-12
意匠に係る物品吊元装置
意匠分類L1-51(仮設工事用品)
出願番号2025010061
出願日2025-05-22
意匠権者株式会社大林組,日綜産業株式会社
代理人弁理士法人一色国際特許事務所

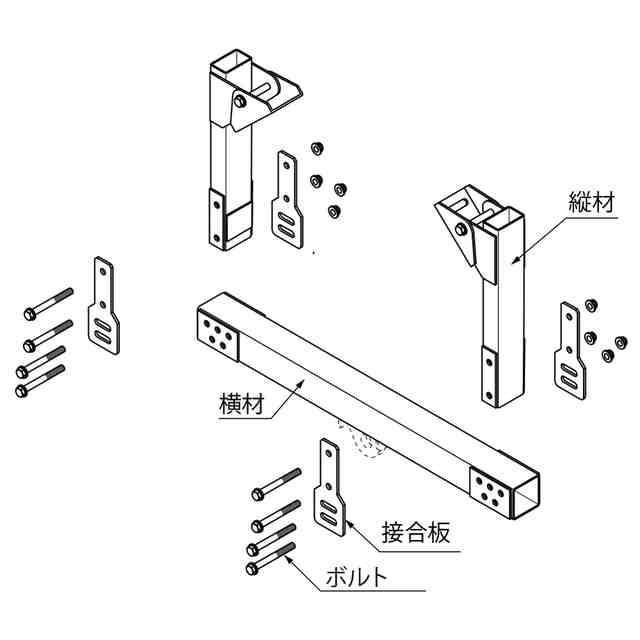

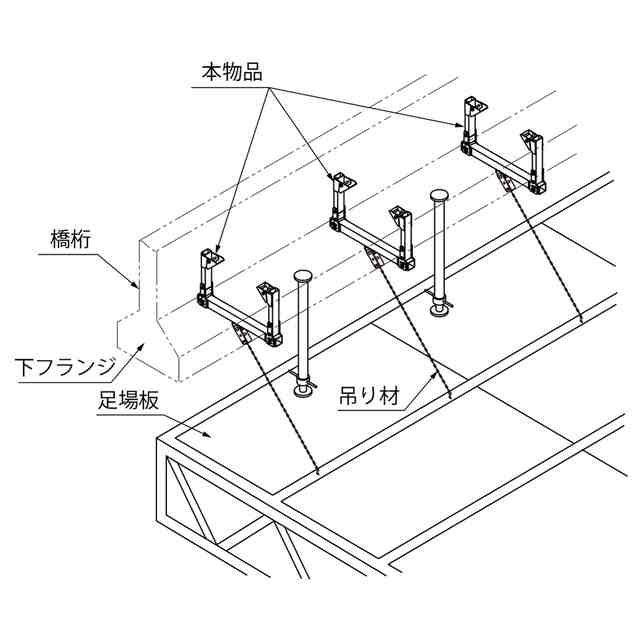

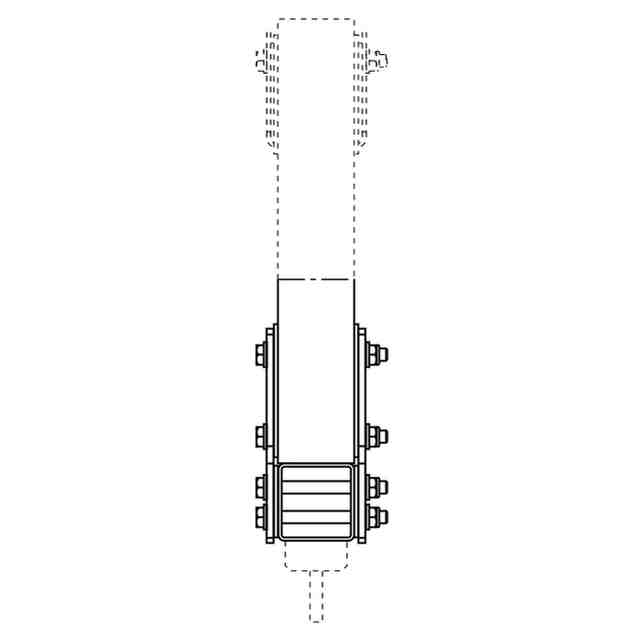

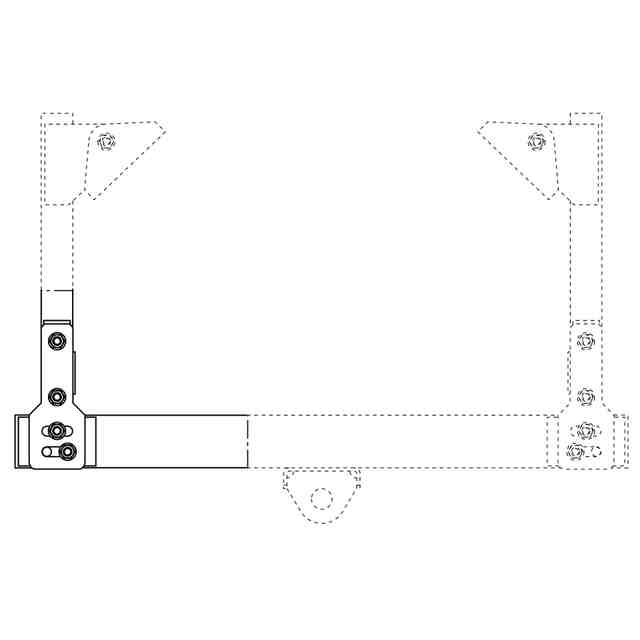

意匠に係る物品の説明本物品は、「使用状態を示す参考図1」で表すように、コンクリート造の橋桁から吊り材を介して足場板を吊り下げて吊り足場を設置するために、橋桁の下フランジに装着する吊元装置である。「縮小分解参考斜視図」で表すように、縦材の下端部と横材の端部とを、接合板を介してボルト接合するものであり、横材の端部には、3つの上側ボルト孔と2つの下側ボルト孔よりなる5つのボルト孔が千鳥形に配列されている。また、接続板には、上側ボルト孔と下側ボルト孔に対応する横材の軸線方向に平行な長孔が、対をなして並列配置されている。

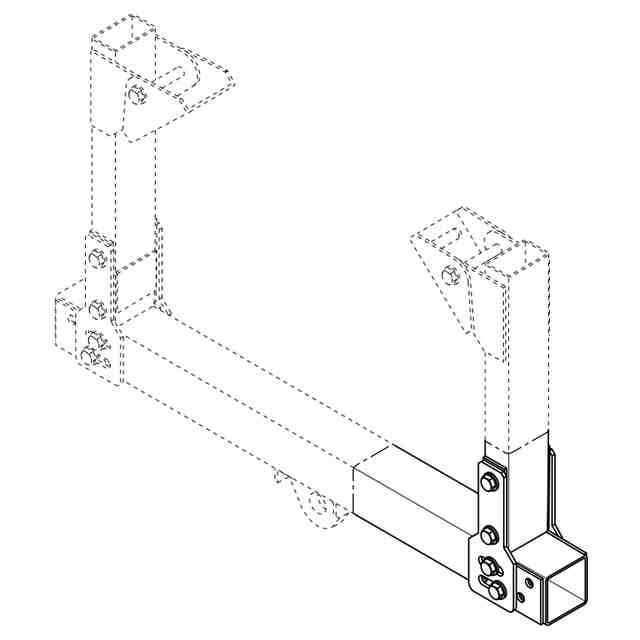

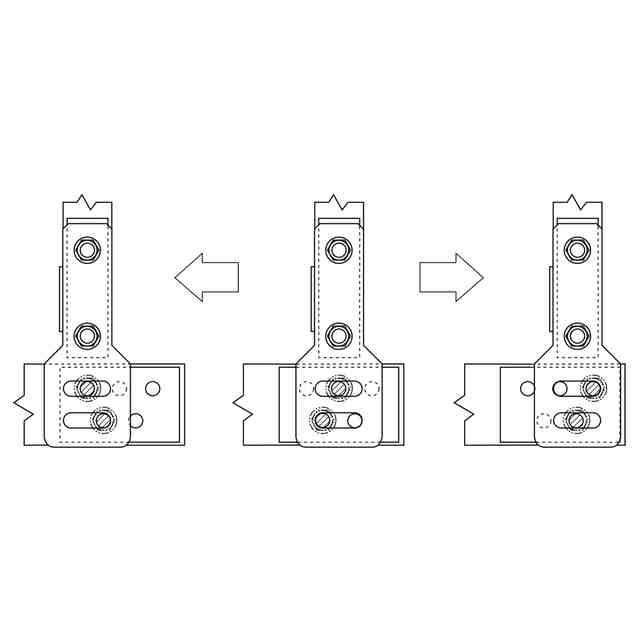

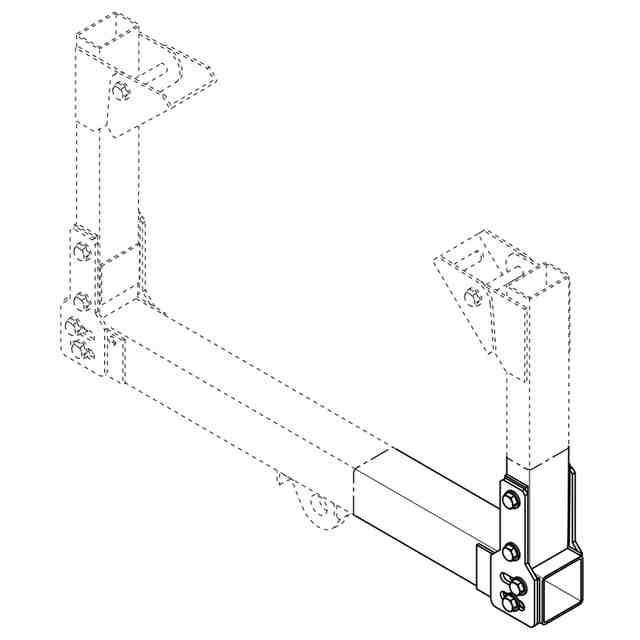

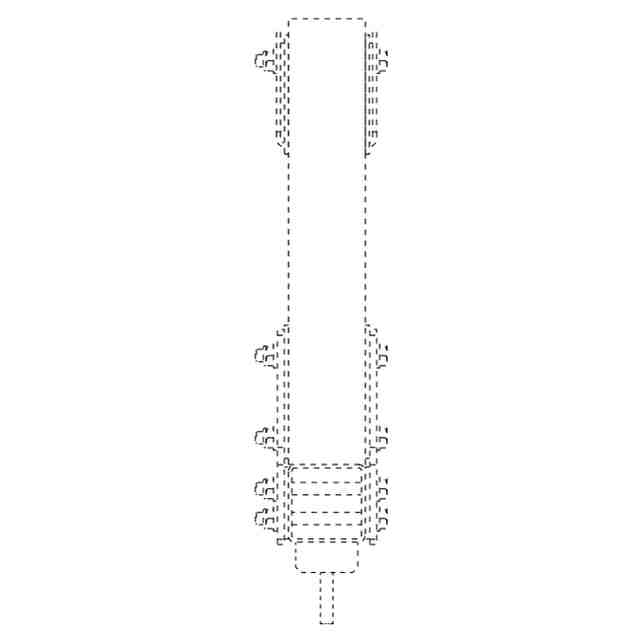

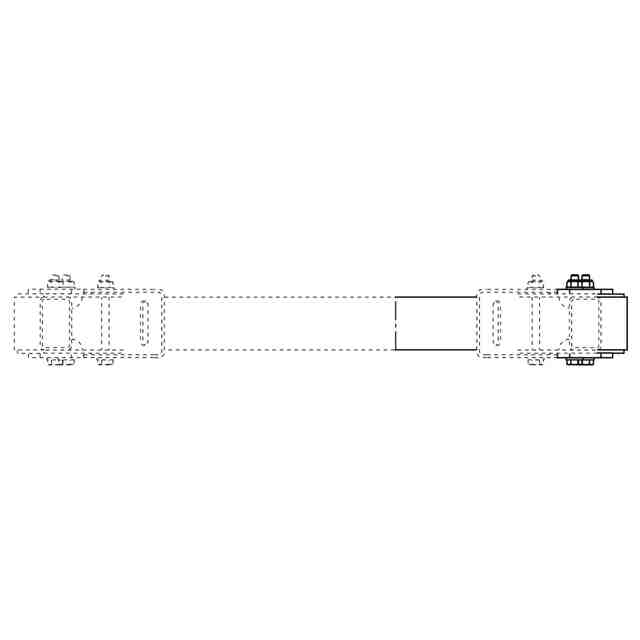

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。また、この意匠は動的意匠に係るものであって、「使用状態を示す参考図2」で表すように、5つのボルト孔のうち任意に選択したボルト孔とこれに対応する接続板の長孔とにボルトを挿通することで、「左右の縦材が外側に移動した状態の斜視図」及び「左右の縦材が内側に移動した状態の斜視図」で表すように、横材に対する縦材の接続位置を変更して、対をなす縦材の離間間隔を調整することが可能となっている。

関連意匠
