発行日2025-08-25
公報種別意匠公報(S)
登録番号1806925
登録日2025-08-15
意匠に係る物品連結具
意匠分類L4-510(建築用構成品)
出願番号2025002831
出願日2025-02-14
意匠権者株式会社大林組
代理人個人,個人

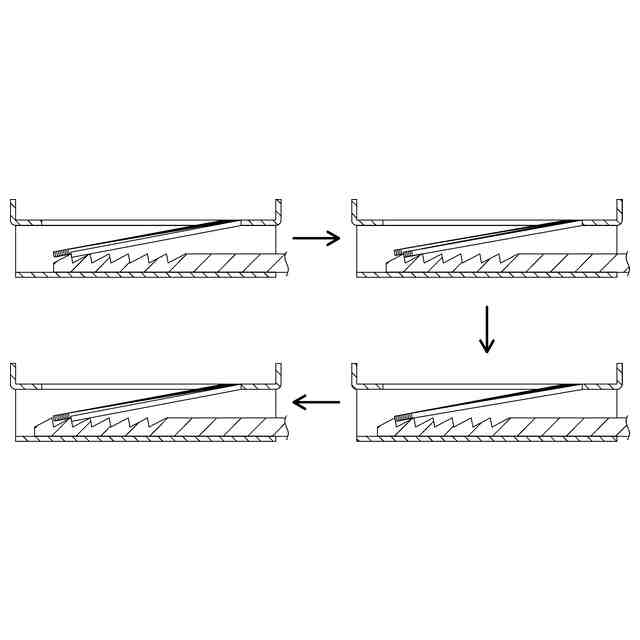

意匠に係る物品の説明この意匠に係る物品は、例えば建築用パネルなどの建材や家具の構成部品のなどに取り付けて使用される連結具である。使用状態を示す参考図1,2に示すように、溝を有する雄部材とともに使用され、本物品に設けられた爪と雄部材の溝との係合によって連結位置の調整ができるものである。本願意匠においては、爪を複数設け、溝と係合する爪先端部の位置をずらして形成していることから、溝のピッチ間の遊びが縮減されるとともにより細かな位置調整が可能となっている。

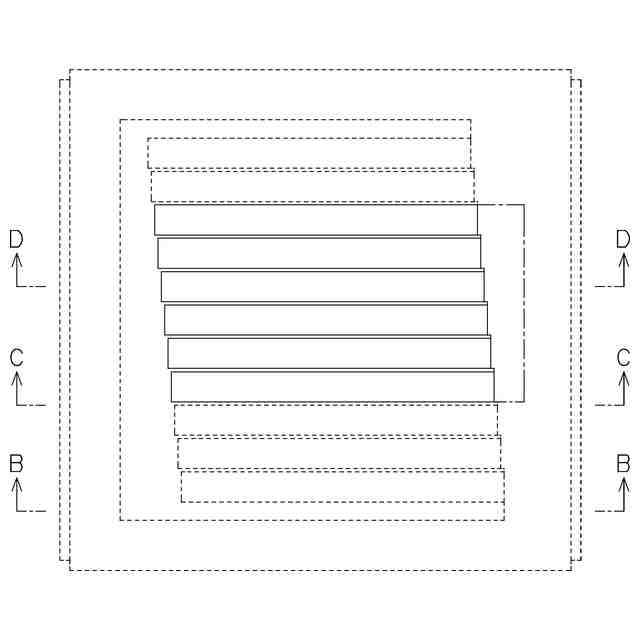

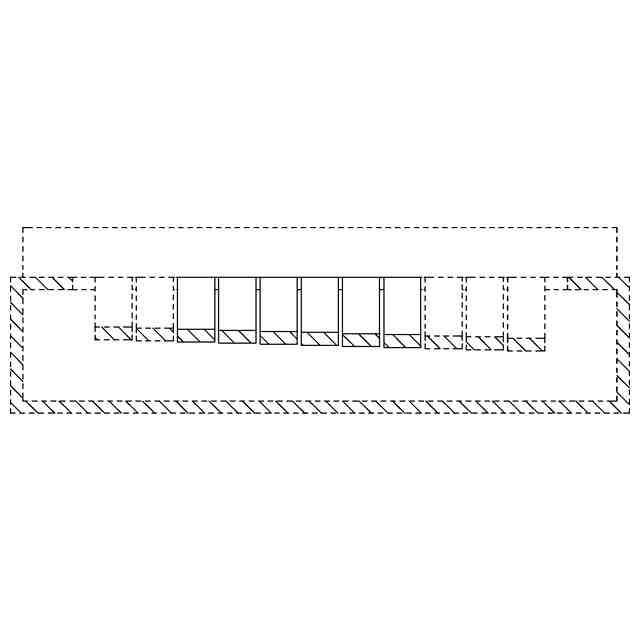

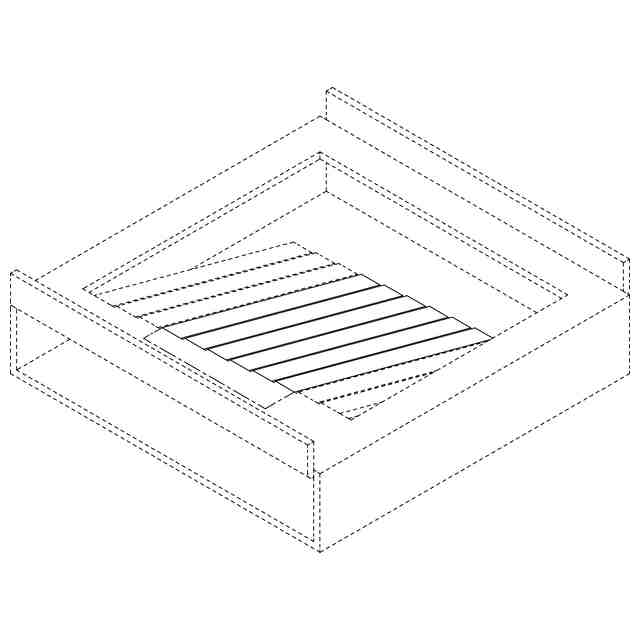

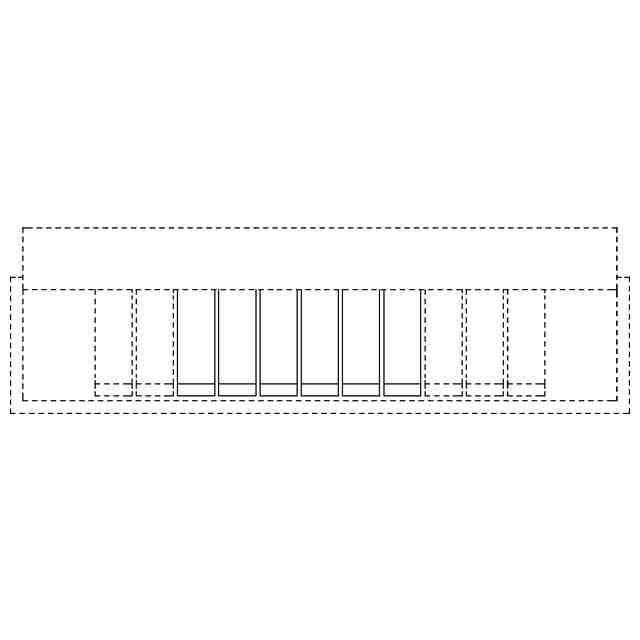

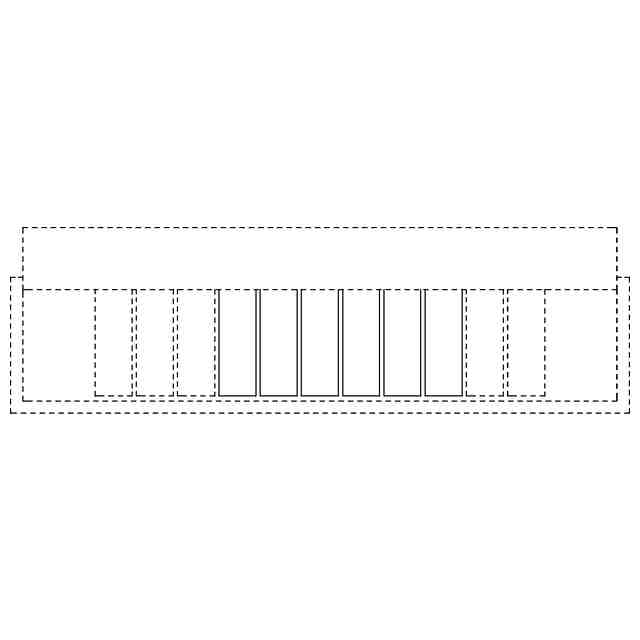

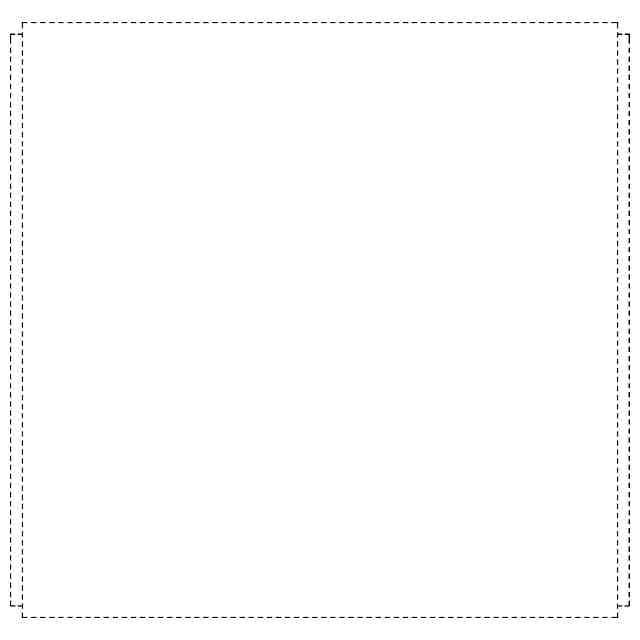

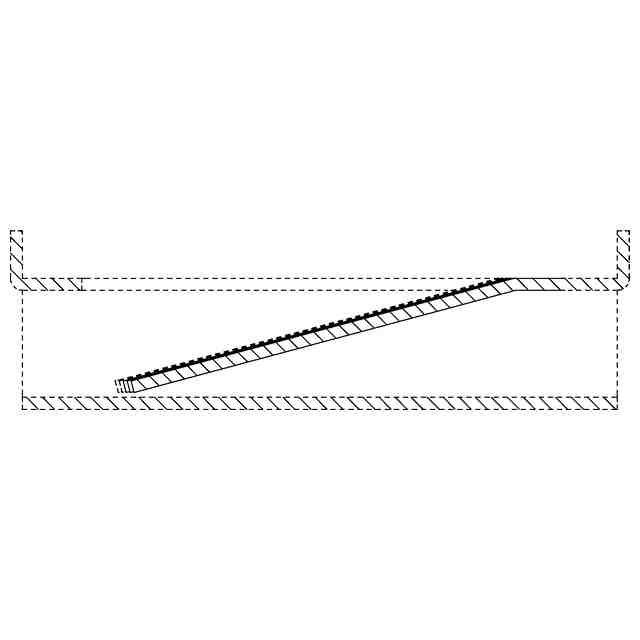

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。背面図は、正面図と同一に表れるため省略する。

関連意匠
