発行日2025-04-10
公報種別意匠公報(S)
登録番号1795766
登録日2025-04-02
意匠に係る物品鋼管の篏合位置監視用画像
意匠分類N3-10W()
出願番号2024007300
出願日2024-04-08
意匠権者株式会社大林組
代理人弁理士法人一色国際特許事務所

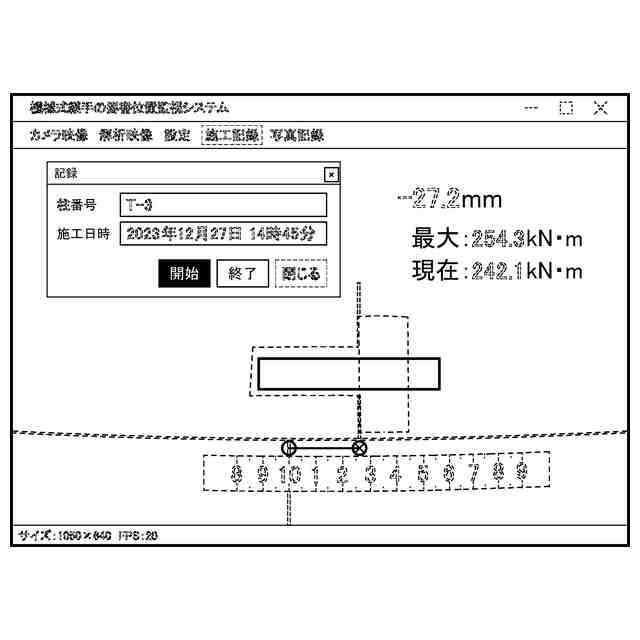

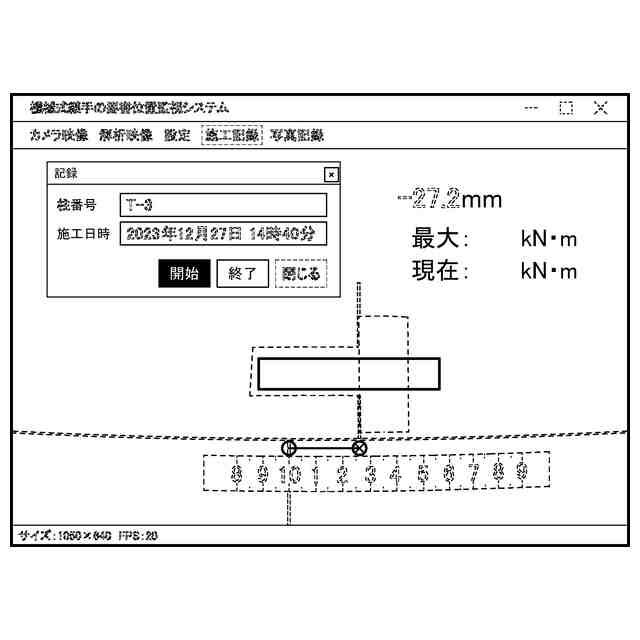

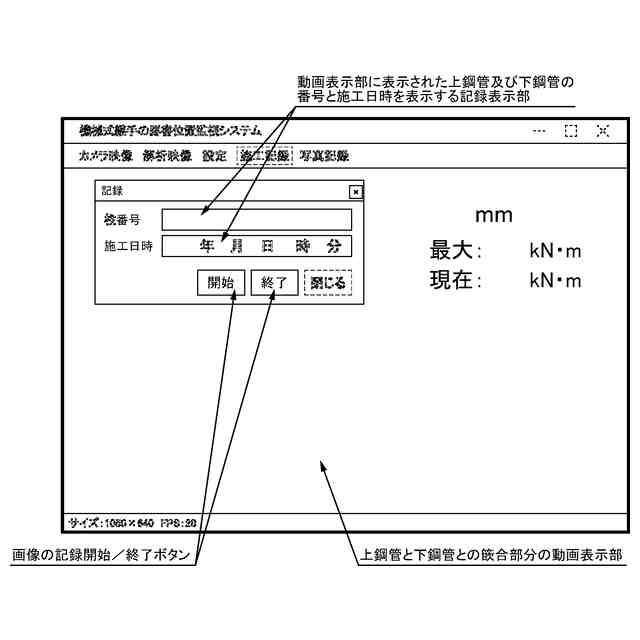

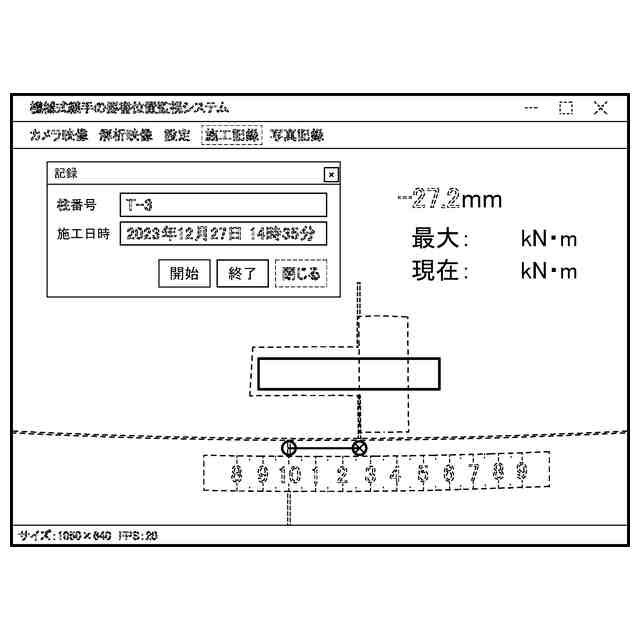

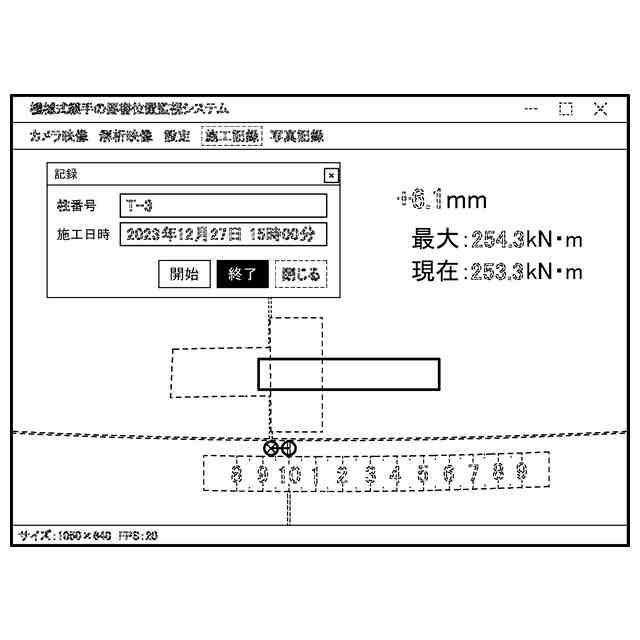

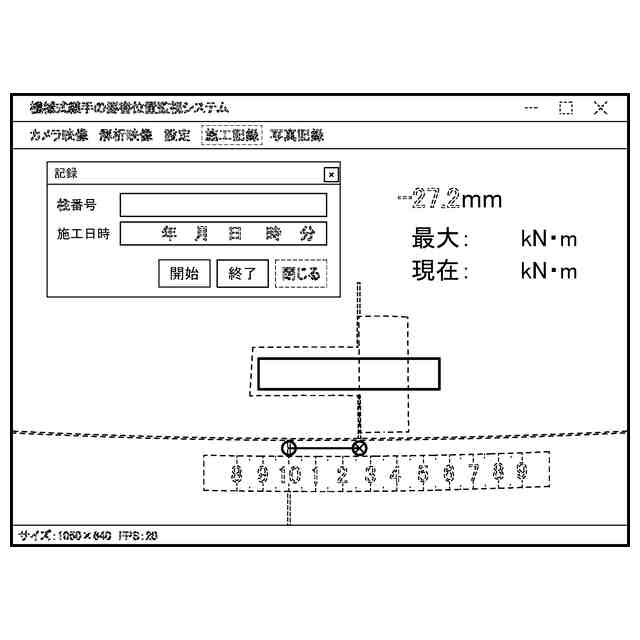

意匠に係る物品の説明本画像は、鋼管の篏合位置監視用画像であって、機械式継手(ネジ継手)を利用して下鋼管に上鋼管を篏合し接続する工事において、機械式継手の締込み作業時に出力される工事データを、下鋼管と上鋼管との篏合部分の動画と併せて、経時的に表示するものである。本画像には、「画像図」「各部の名称を示す参考図1」及び「各部の名称を示す参考図2」で示すように、動画表示部に動画が表示されるとともに、動画上の上鋼管に付された上マーク線を検知する窓、窓で検知した上マーク線の位置を示す上ポインター、同じく動画上の下鋼管に付された下マーク線の位置を示す下ポインターが表示される。また、「変化した状態を示す画像図1」で示すように、下鋼管及び上鋼管の番号や施工日時を表示できる。そして、機械式継手の締込み作業を実施すると、「変化した状態を示す画像図3」～「変化した状態を示す画像図5」で示すように、本画像に、下鋼管に対して上鋼管が回転移動する動画、順次出力される機械式継手に導入された篏合トルク値、及び下鋼管に対する上鋼管のズレ量(上ポインターと下ポインターの距離)が、表示される。これにより作業者や施工管理者は画像上で、下鋼管に対する上鋼管の篏合位置と、篏合トルク値及びズレ量とを併せて監視できる。また、「変化した状態を示す画像図2」で示すように、開始ボタンを操作すれば本画像の記録が開始され、「変化した状態を示す画像図5」で示すように、終了ボタンを操作すれば、本画像の記録を出力できる。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
