発行日2025-02-03
公報種別意匠公報(S)
登録番号1790363
登録日2025-01-24
意匠に係る物品照明具
意匠分類D3-651(発光具及び照明器具)
出願番号2024014546
出願日2024-07-16
意匠権者株式会社大林組
代理人個人,個人

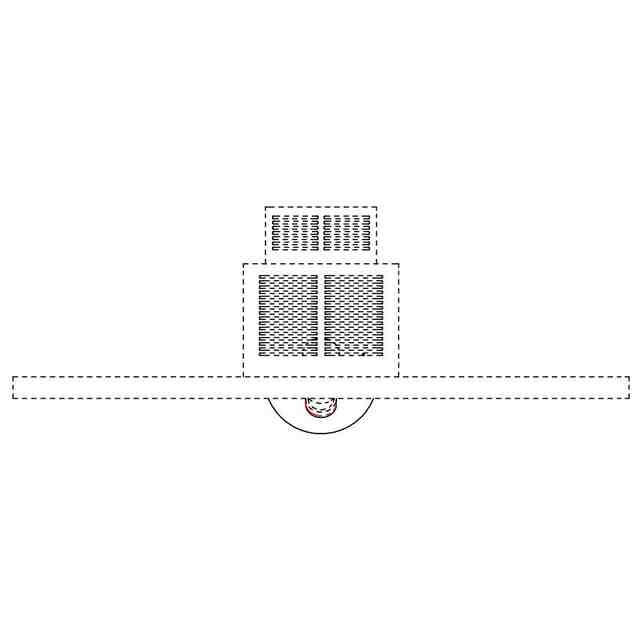

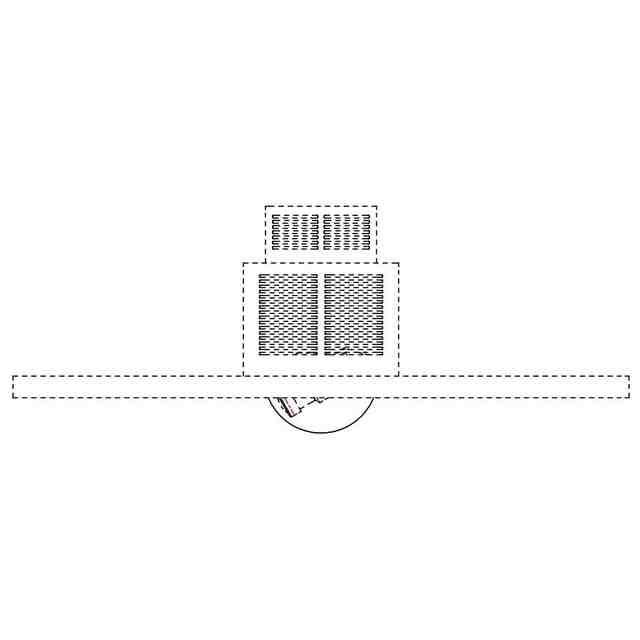

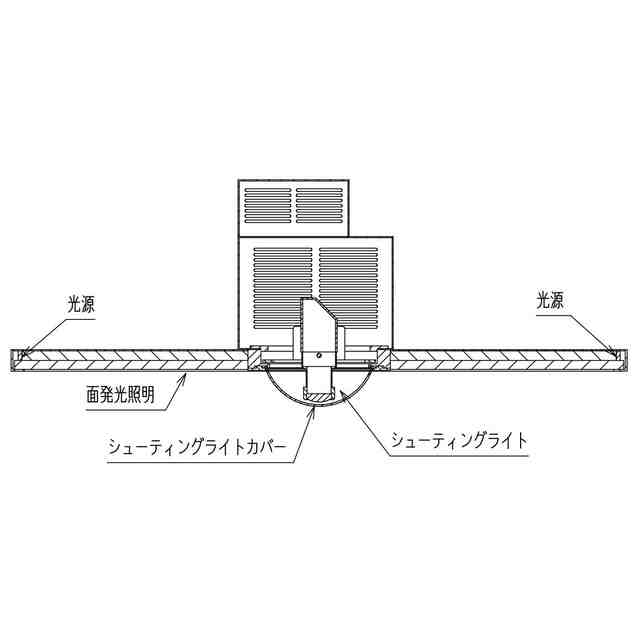

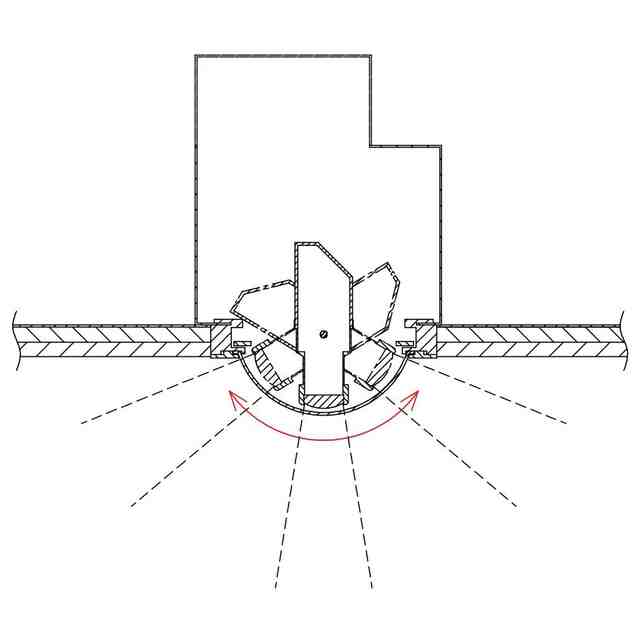

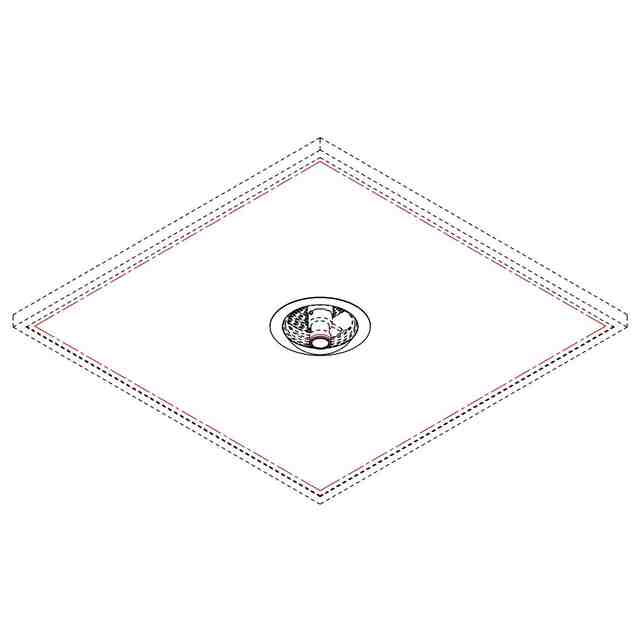

意匠に係る物品の説明この意匠に係る物品は、病院の手術室や処置室などの天井に設置される照明具であって、面発光照明のパネル部にシューティングライトを設けたものである。照明方向の調整が可能なシューティングライトにより、各ポイントを高い照度で無影状態にて照らすことができるとともに、面発光照明によって均一に照らすことで、周辺エリアを無影環境にて明るく照らすことができるものである。シューティングライトは、タブレット端末やリモコンなどで操作され、シューティングライトが動いた状態の各図及びシューティングライトの動作を示す参考図1,2に示すように、任意の方向に向けて自在にライトを照射することができる。

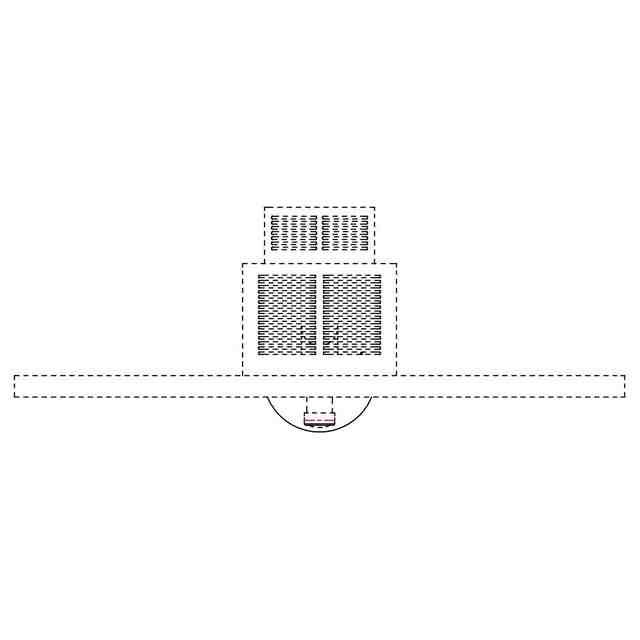

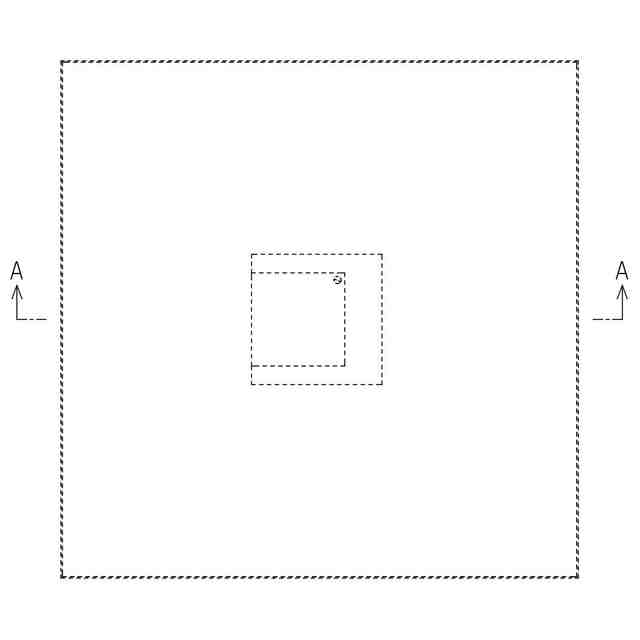

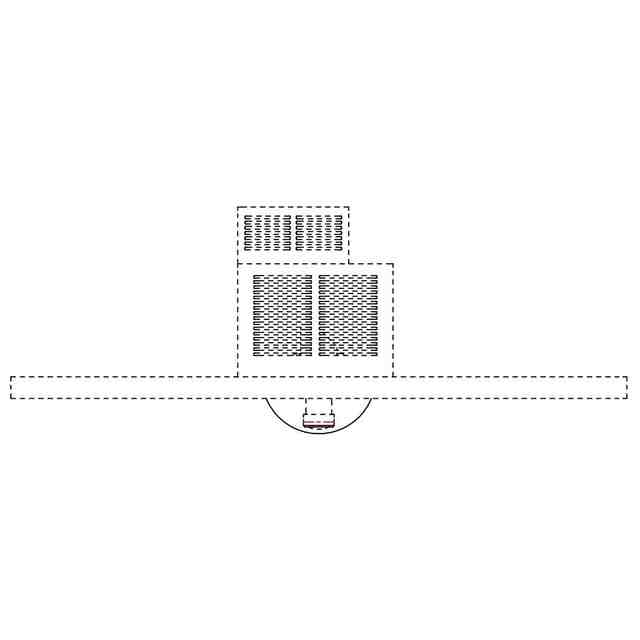

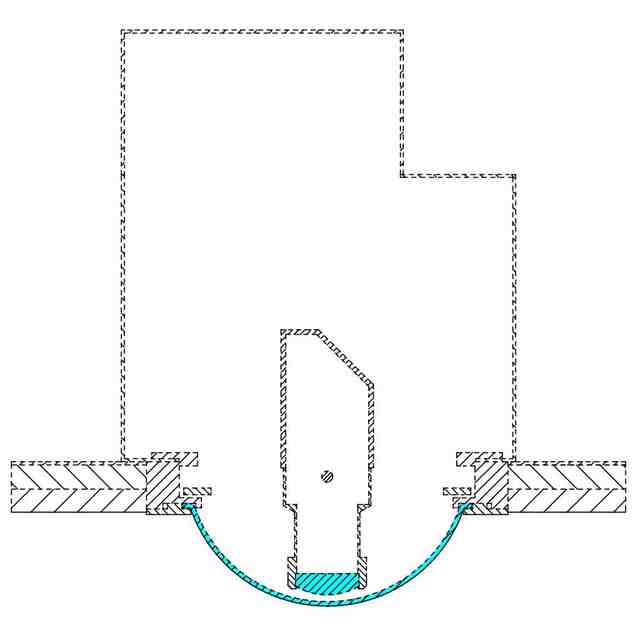

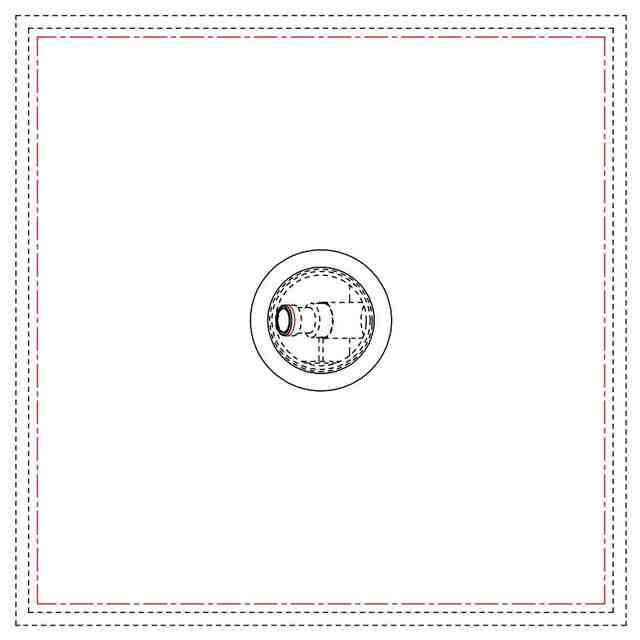

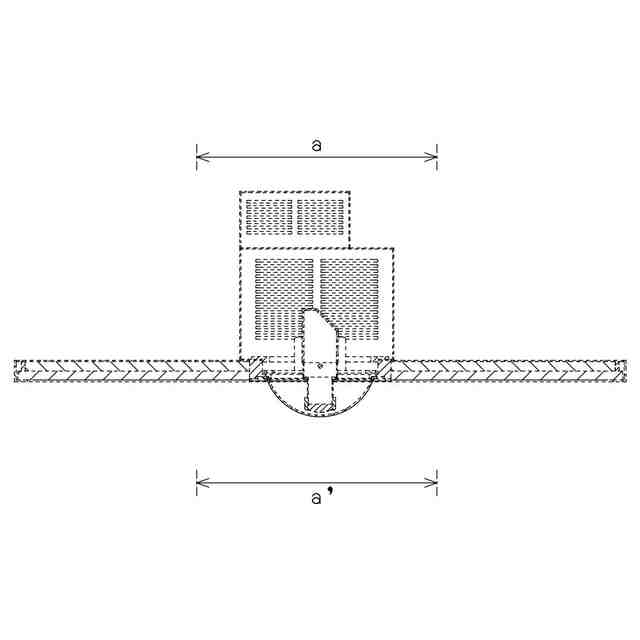

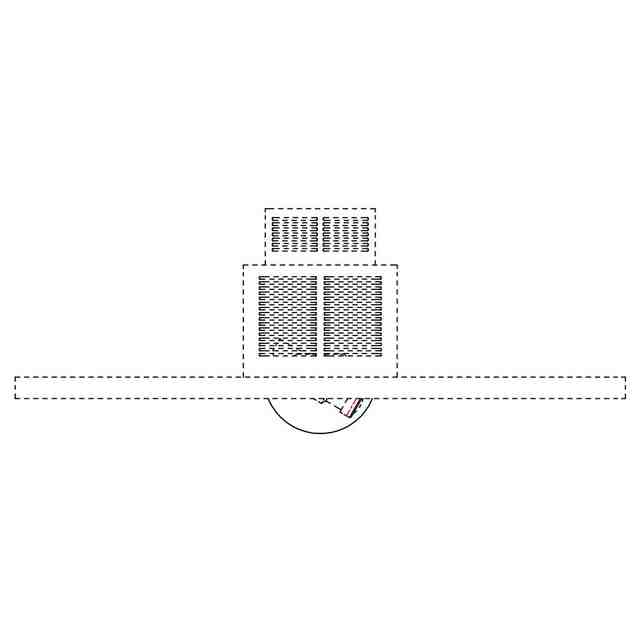

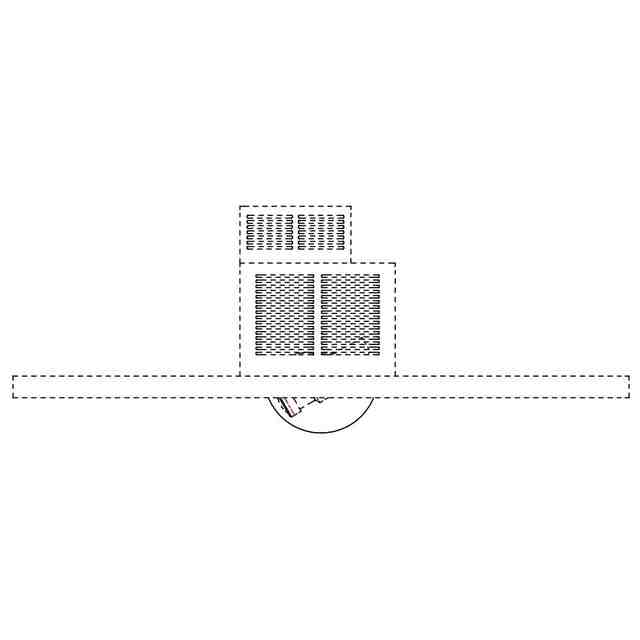

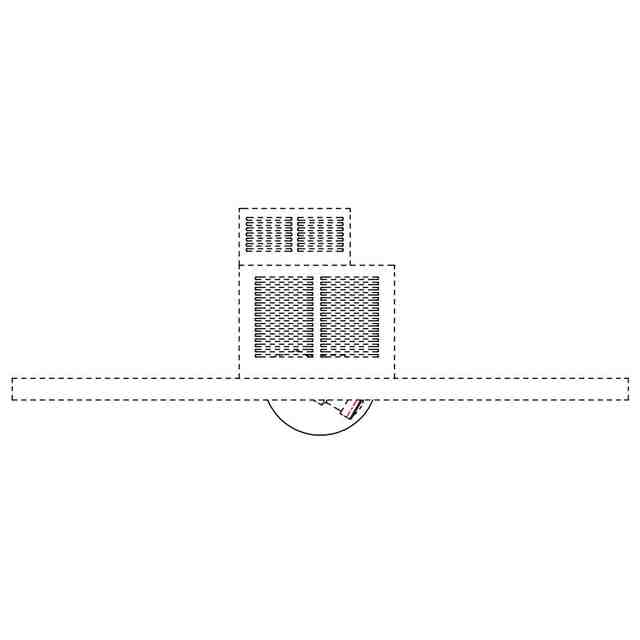

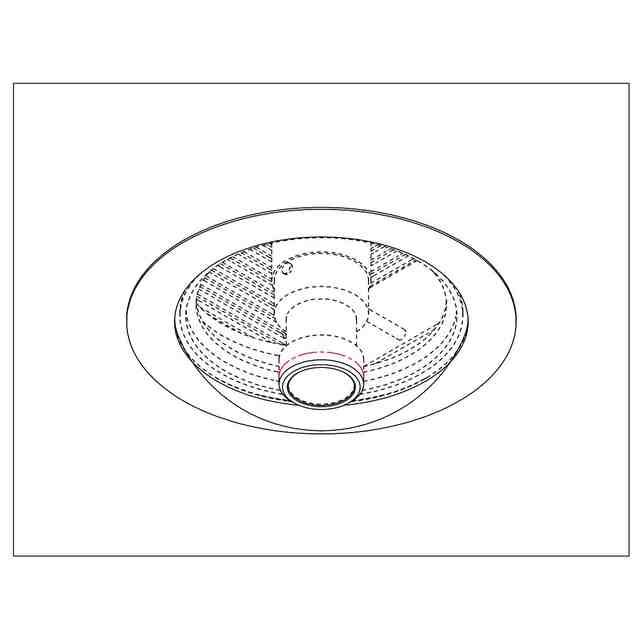

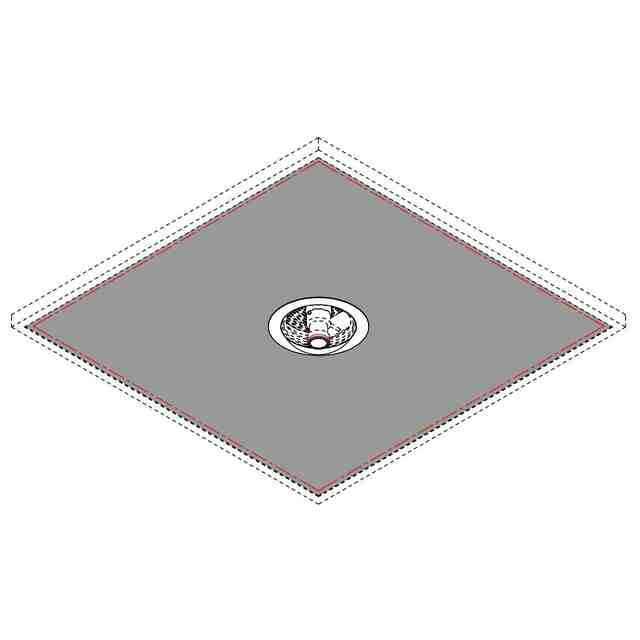

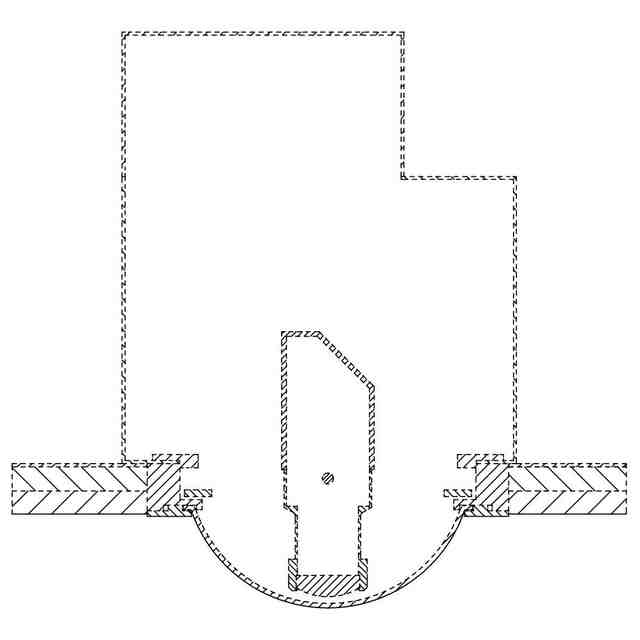

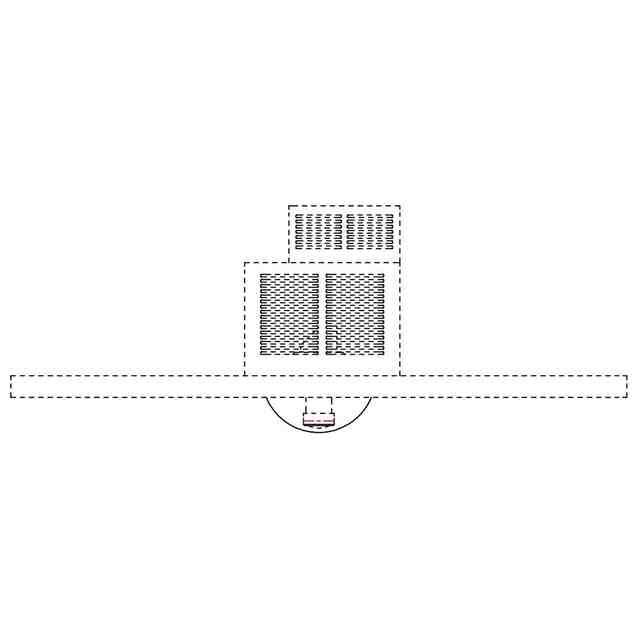

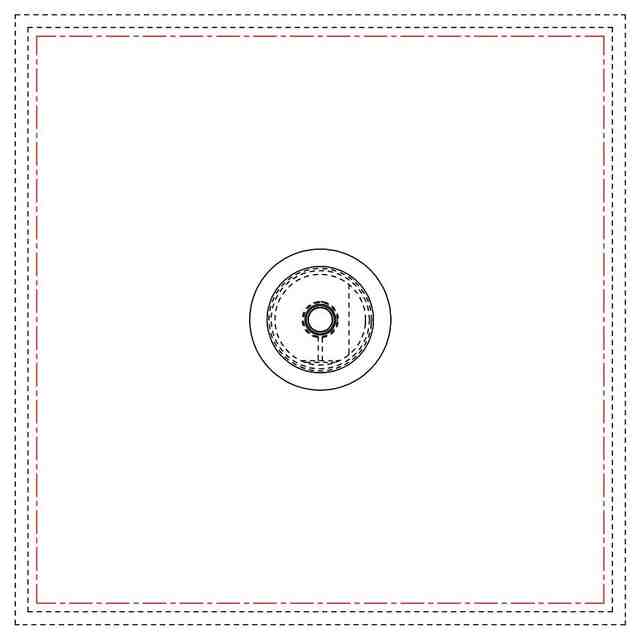

意匠の説明意匠登録を受けようとする部分を実線でそれ以外の部分を破線で表した。赤色の一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。各図においてコード類を省略している。各断面図、各端面図において、内部構造及び内部機構を簡略化して表している。透光性を有する部分を示す参考図において薄墨を施した部分は、面発光照明部分であり、透光性を有する。透明部を示す参考図において、薄青色を施した部分は、シューティングライトカバーとレンズであって透明である。

関連意匠
