発行日2025-04-07
公報種別意匠公報(S)
登録番号1795273
登録日2025-03-28
意匠に係る物品建築用ルーバー材
意匠分類L6-03(建築用内外装材)
出願番号2024017760
出願日2024-08-28
意匠権者株式会社大林組
代理人個人,個人

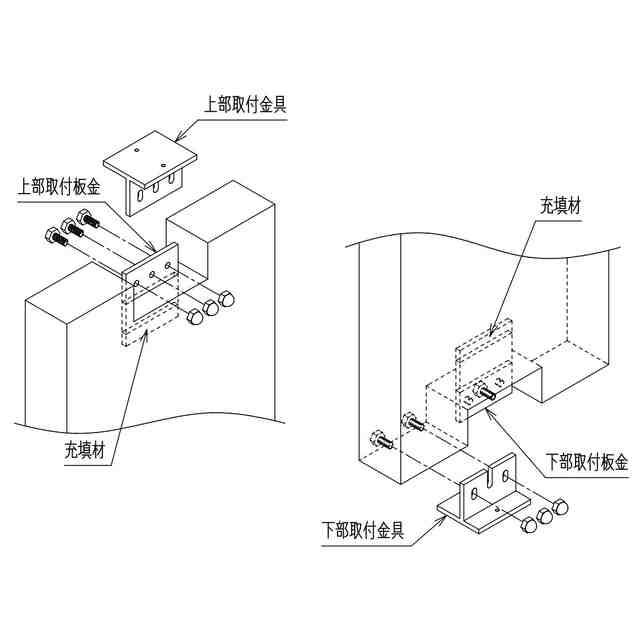

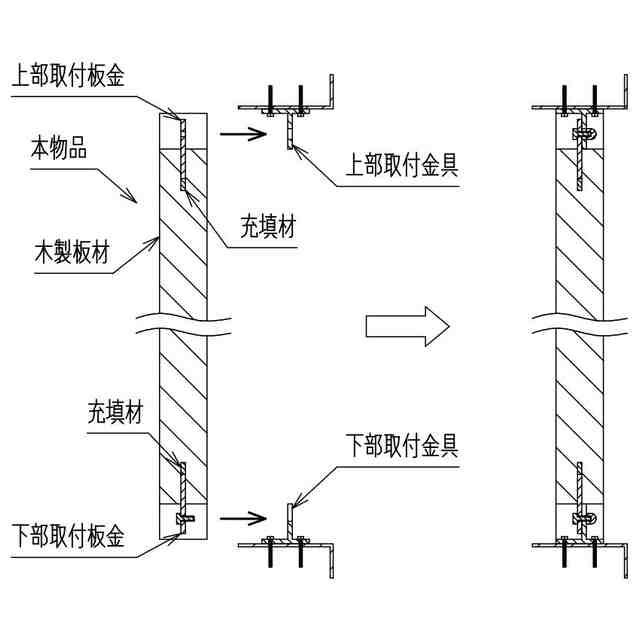

意匠に係る物品の説明この意匠に係る物品は、木製板材を用いた建築用ルーバー材である。本願意匠においては、取付板金と木製板材との間に隙間が生じることを防ぐため、取付板金が木製板材の端面に形成した溝孔に充填剤とともに嵌入されて設けられている。この態様によって、木製ルーバー材において課題となる“取り付け用の金属部材を設けるために木製板材に形成される孔や溝の周囲の劣化”を抑制することができる。

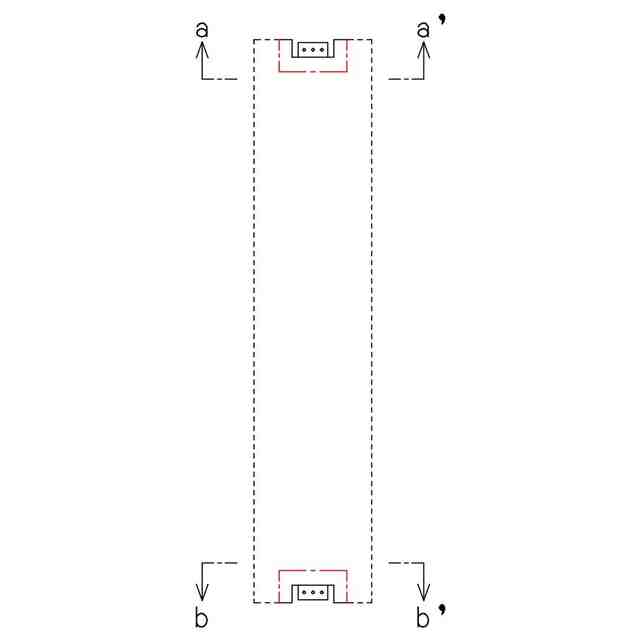

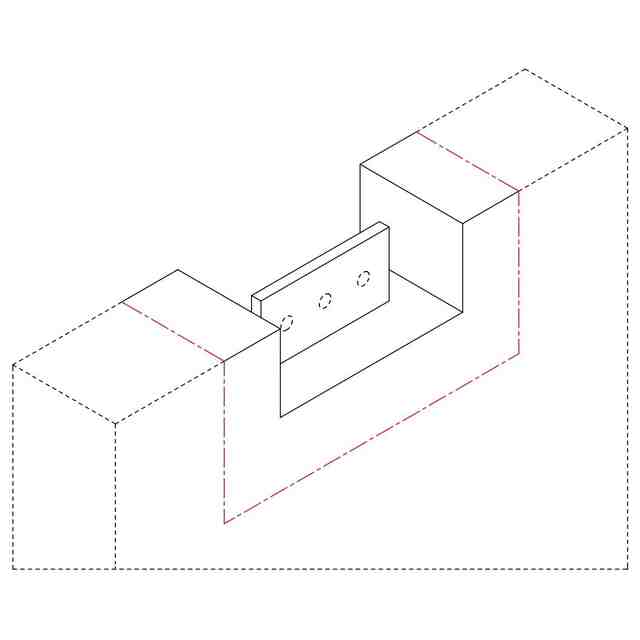

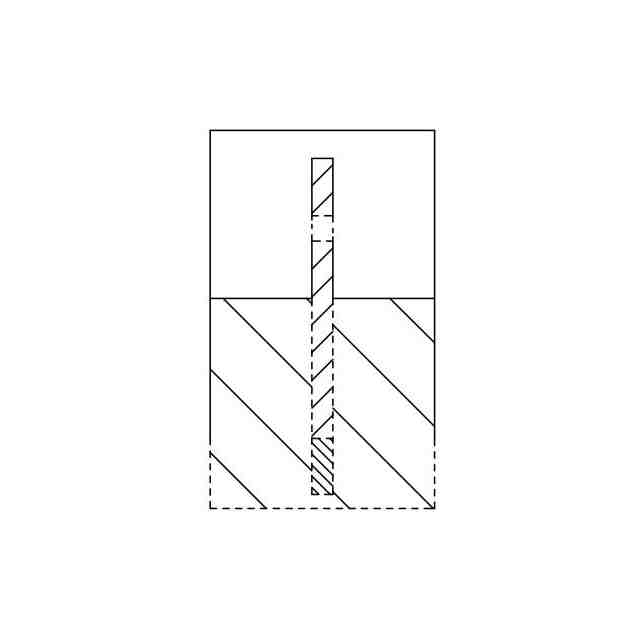

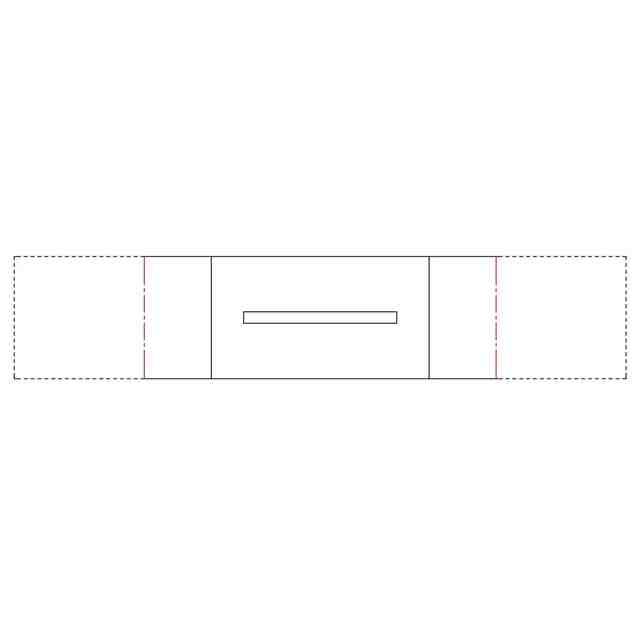

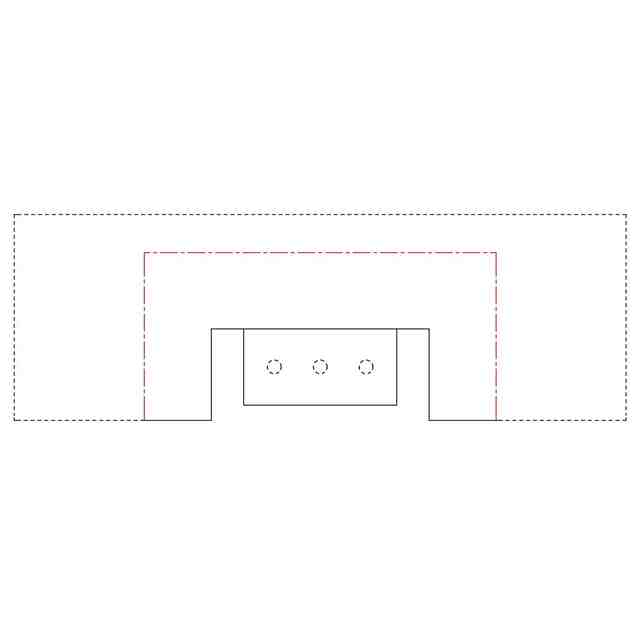

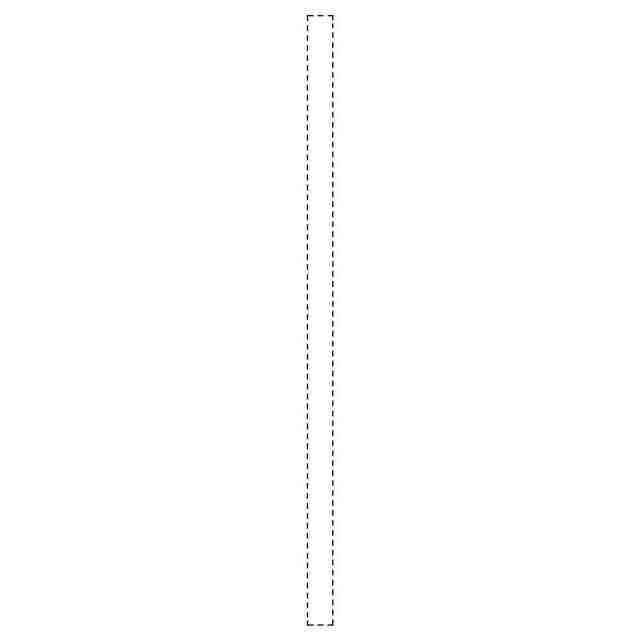

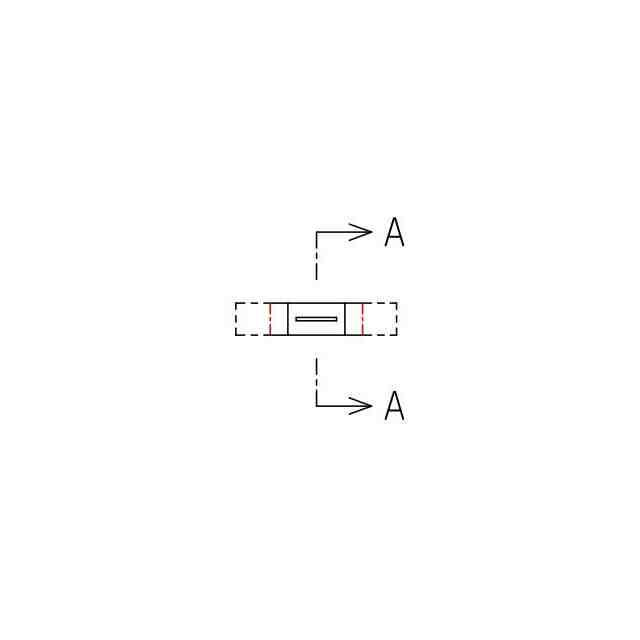

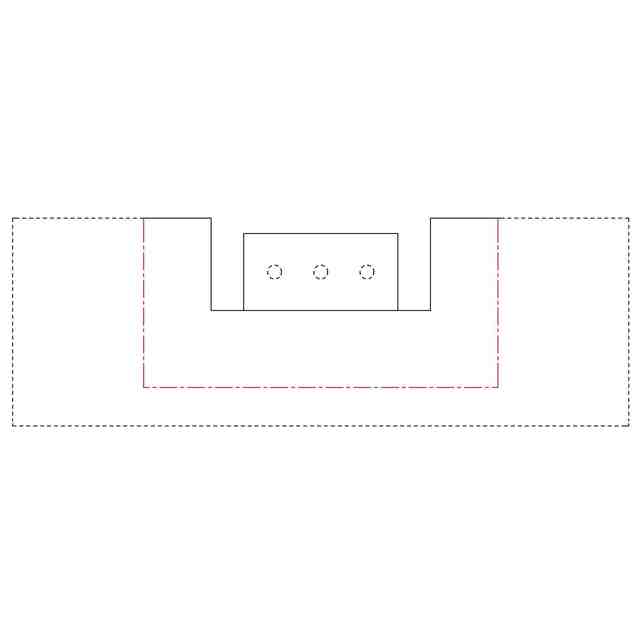

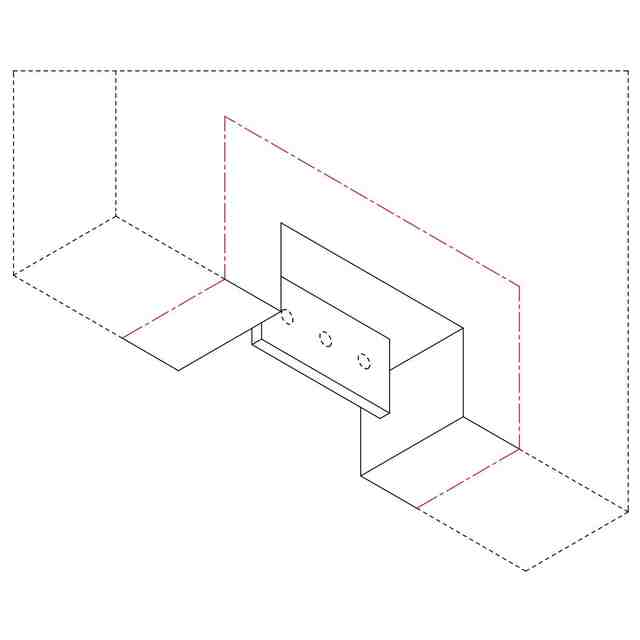

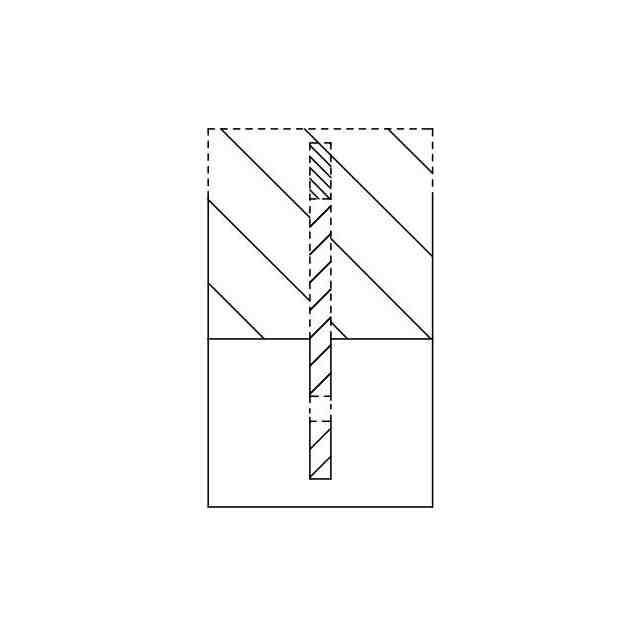

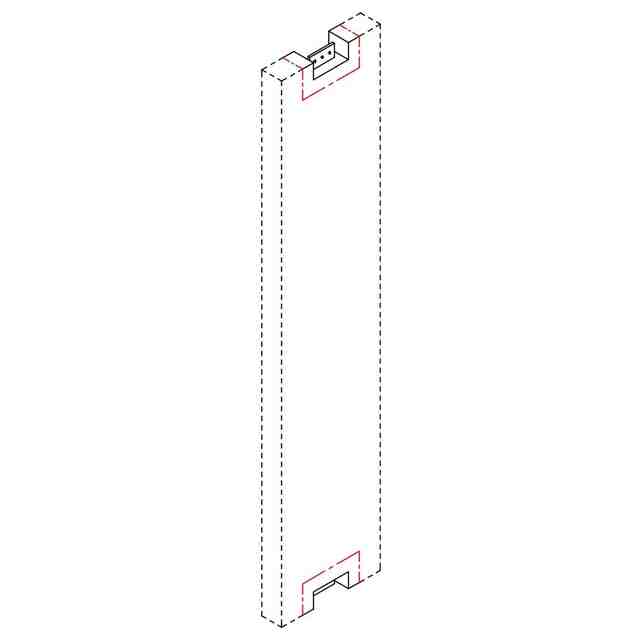

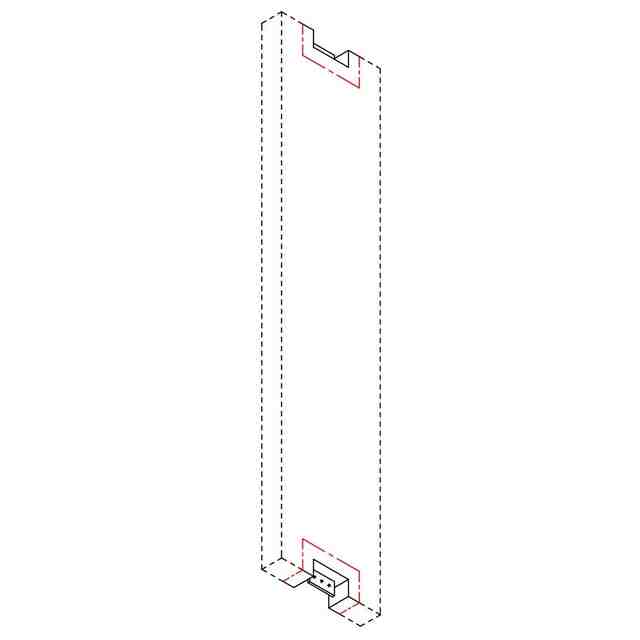

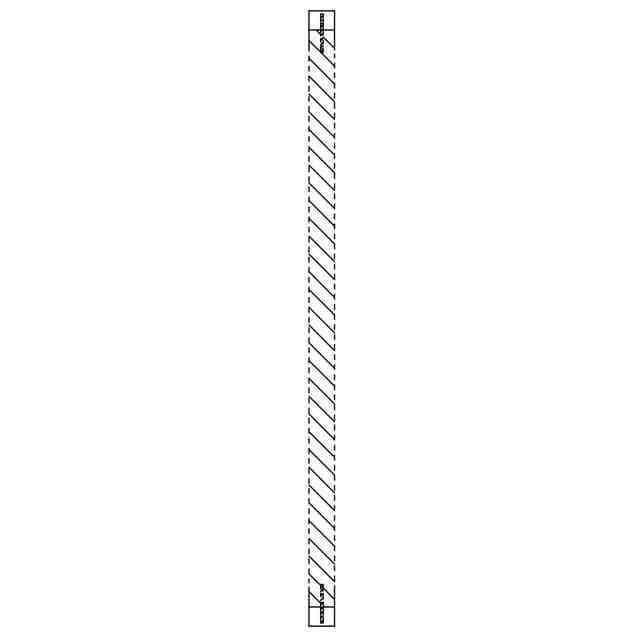

意匠の説明背面図は、正面図と同一に表れるため省略する。底面図は平面図と同一に表れるため省略する。右側面図は、左側面図と同一に表れるため省略する。意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表している。赤色一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。A-A断面図は、左回りに90度回転して表している。
