発行日2025-04-21
公報種別意匠公報(S)
登録番号1796629
登録日2025-04-11
意匠に係る物品病院
意匠分類L3-2000(組立て家屋、屋外装備品等)
出願番号2024019929
出願日2024-09-26
意匠権者株式会社大林組
代理人個人,個人

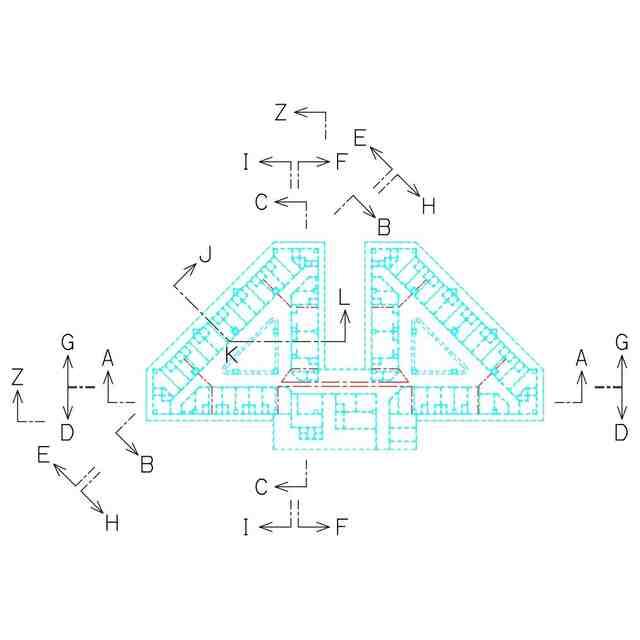

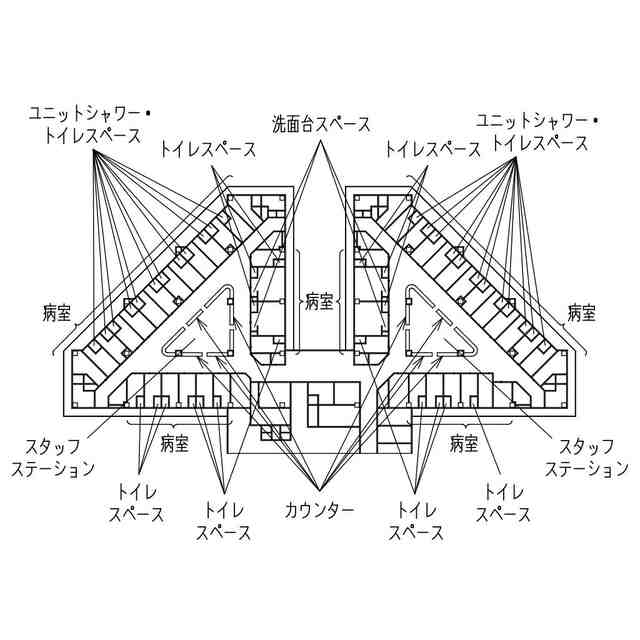

意匠に係る物品の説明この建築物は病院であって、図面に表した意匠は病棟の一部である。本願意匠において意匠登録を受けようとする部分は、病棟の内部であって、左右で対となっている。略三角形状を呈する左右の各スタッフステーション(オープンスペース)に面して病室が配置されていることから、スタッフステーションにおいて全病室を見渡すことができる。

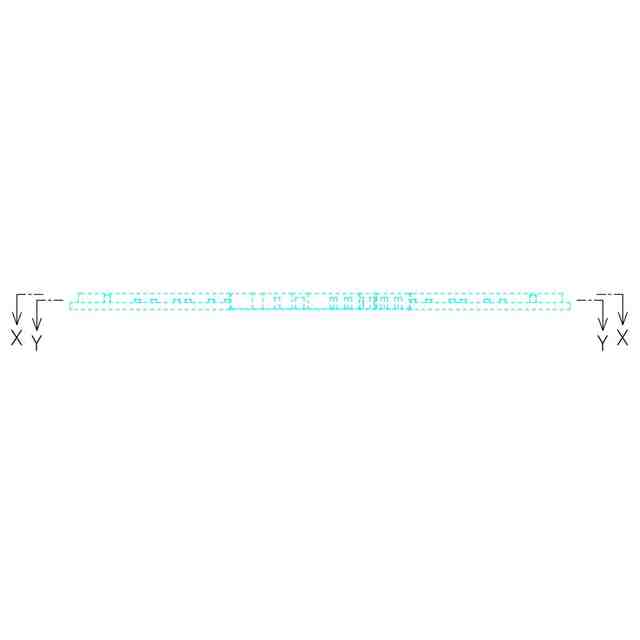

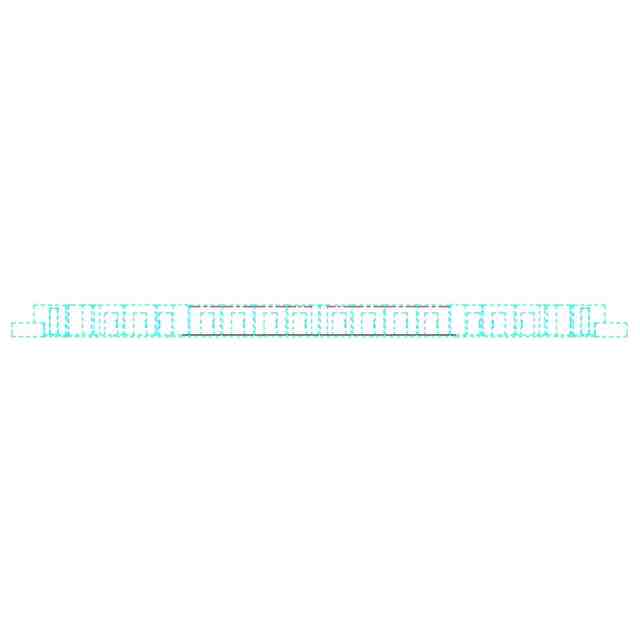

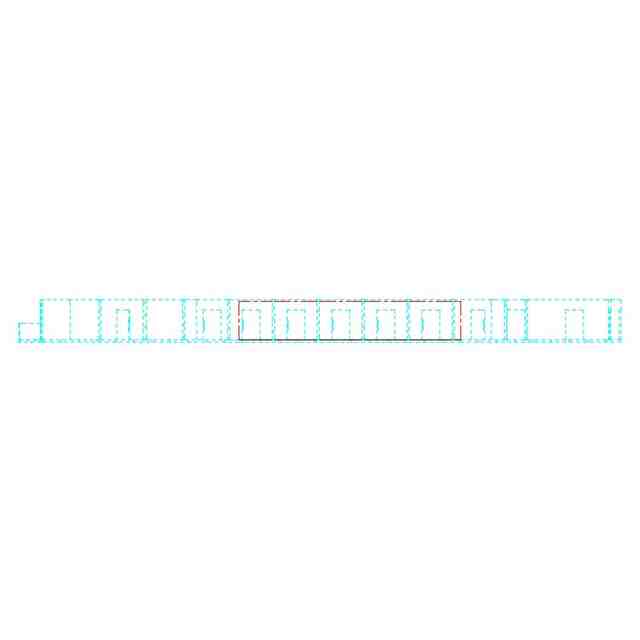

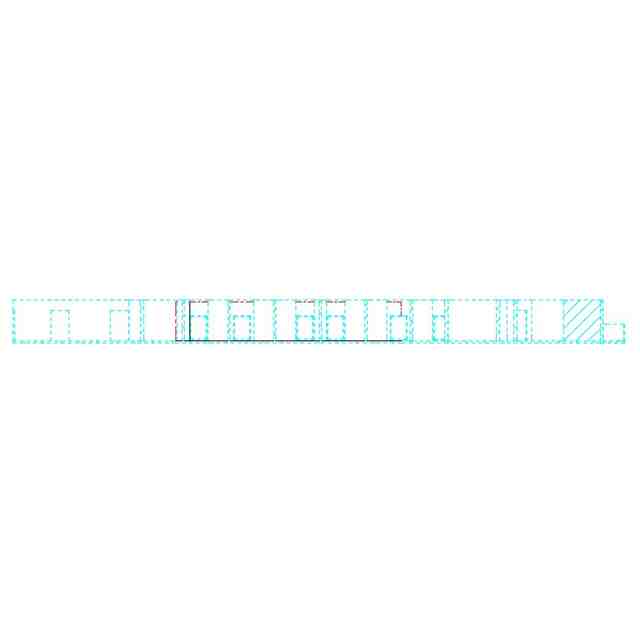

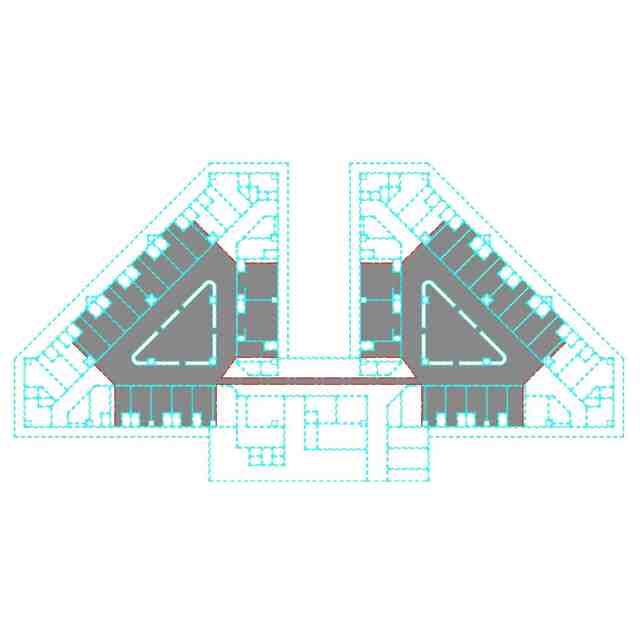

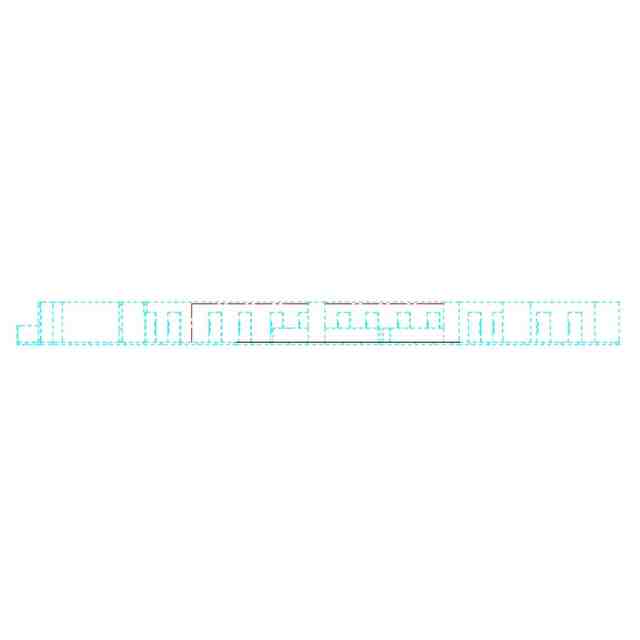

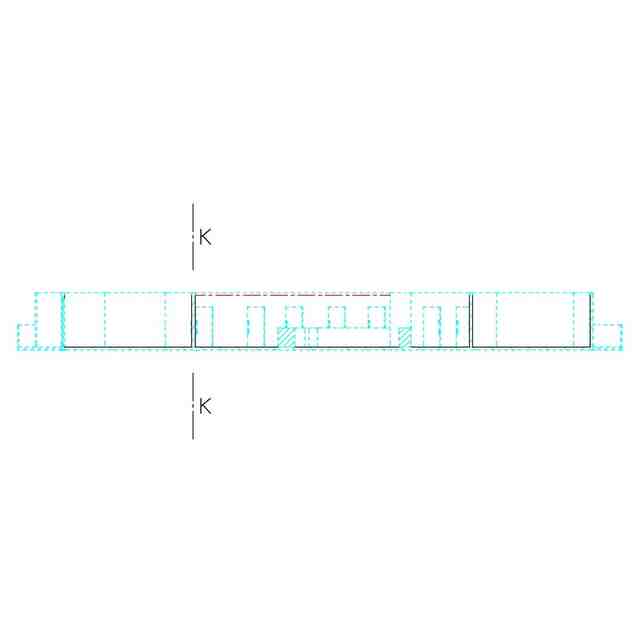

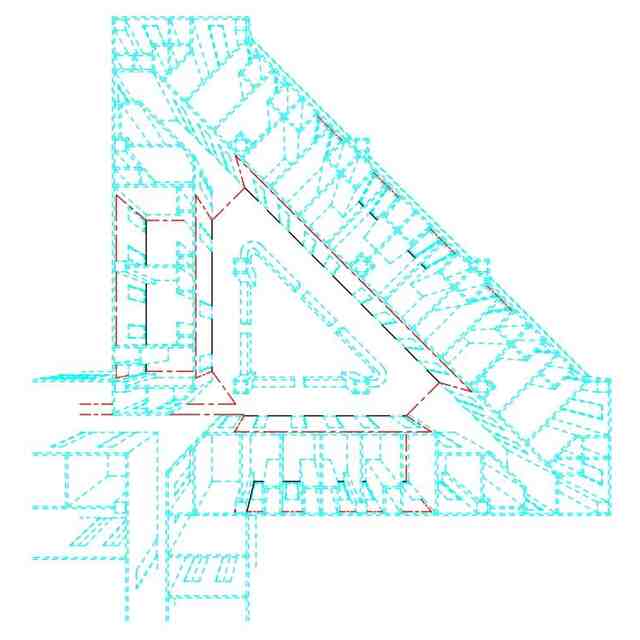

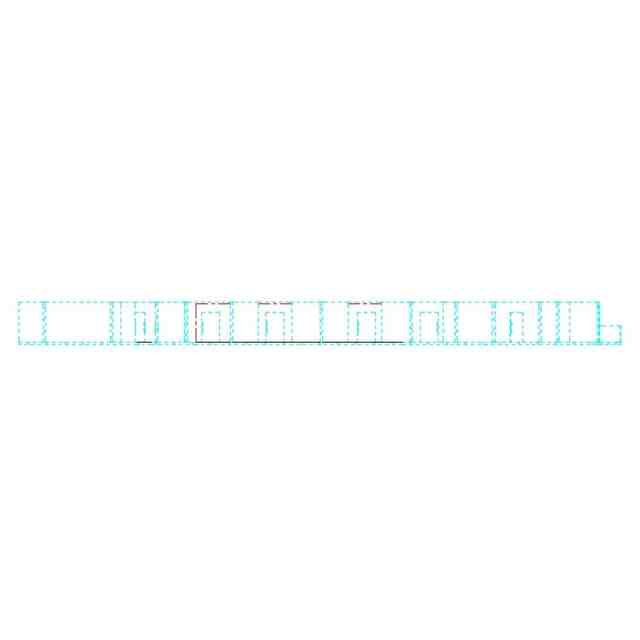

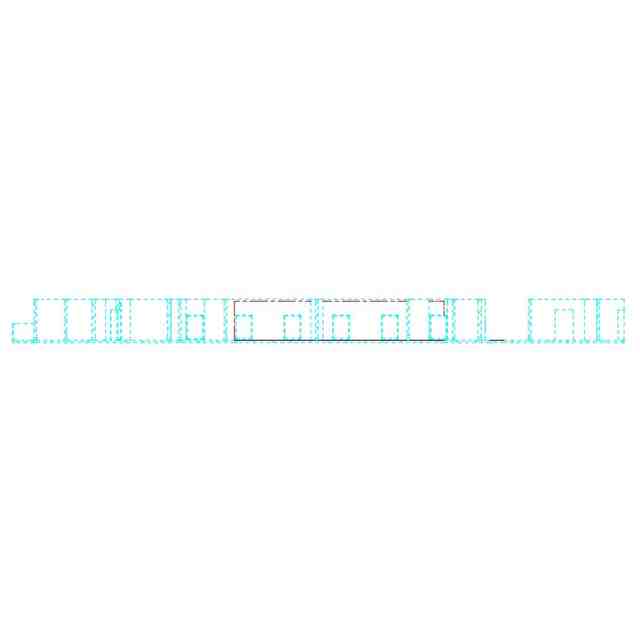

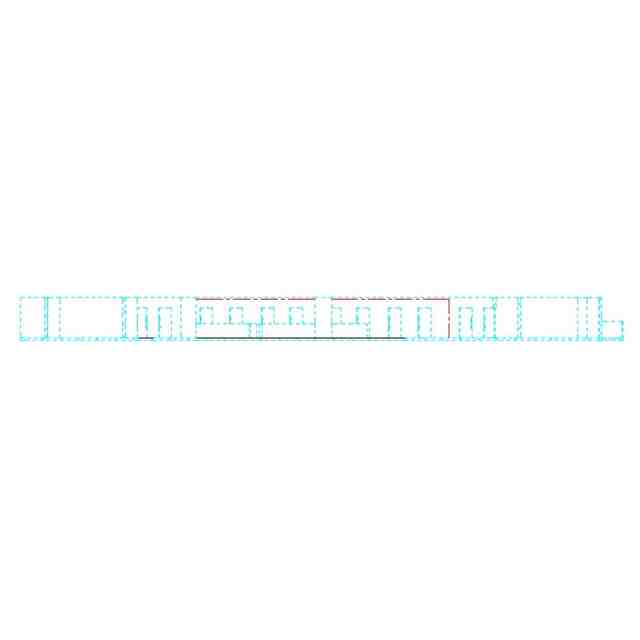

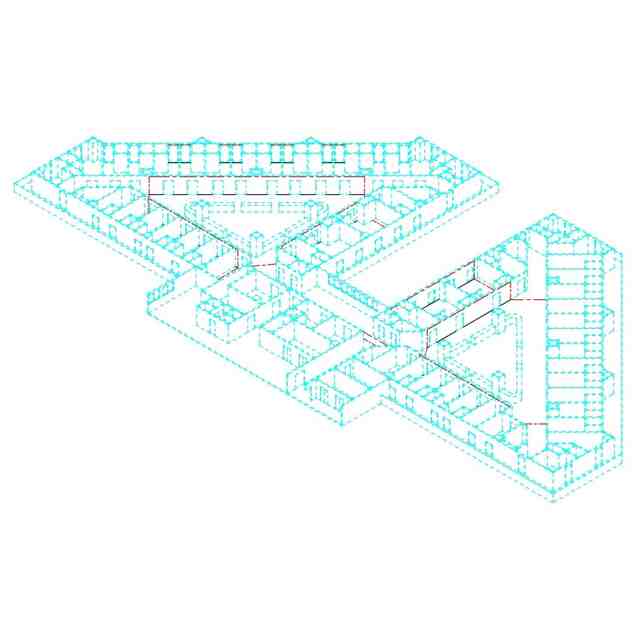

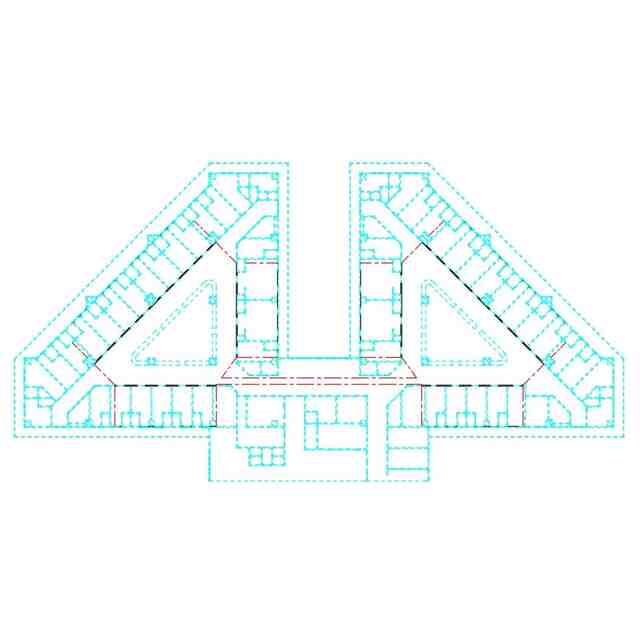

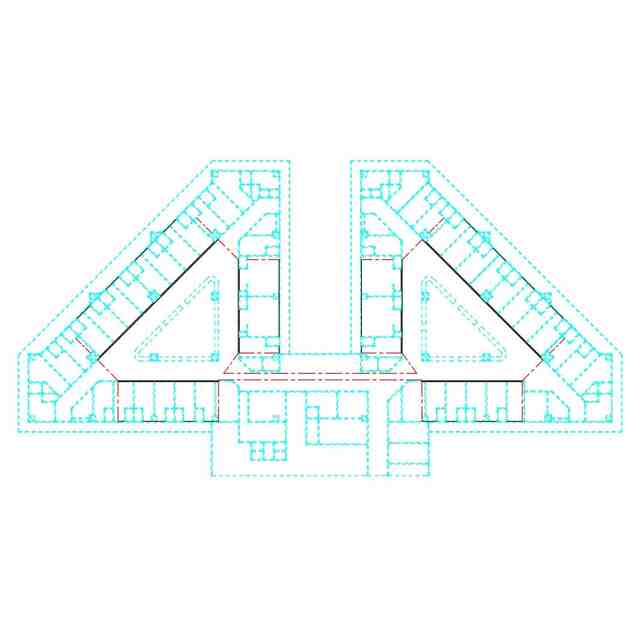

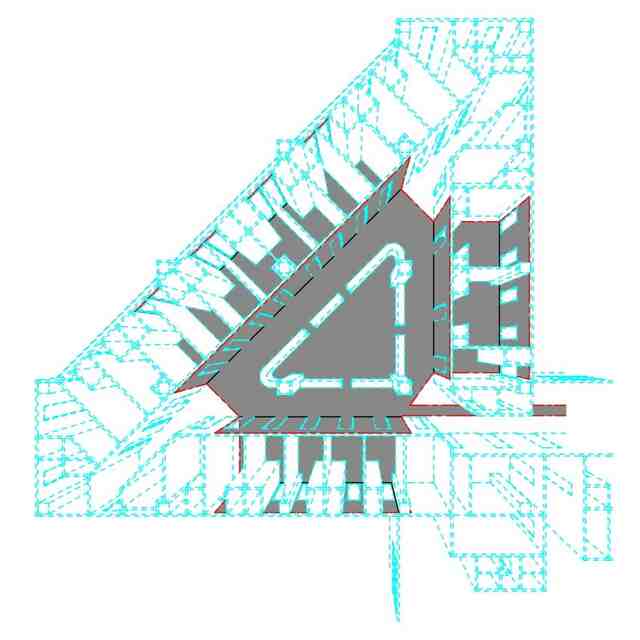

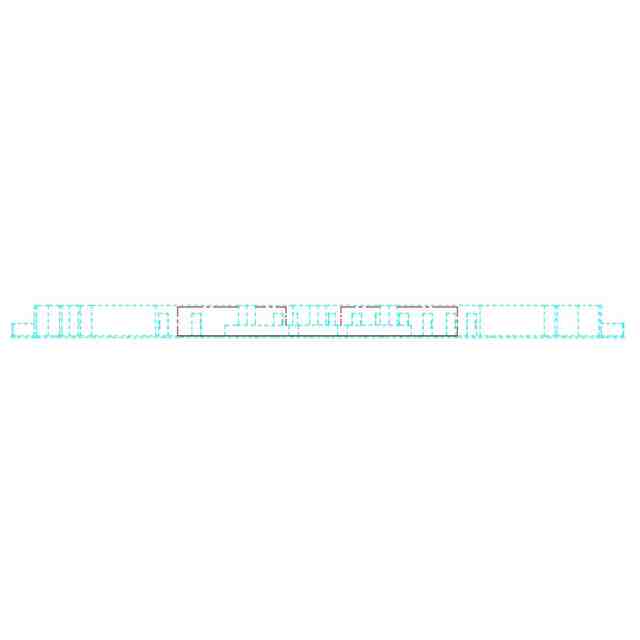

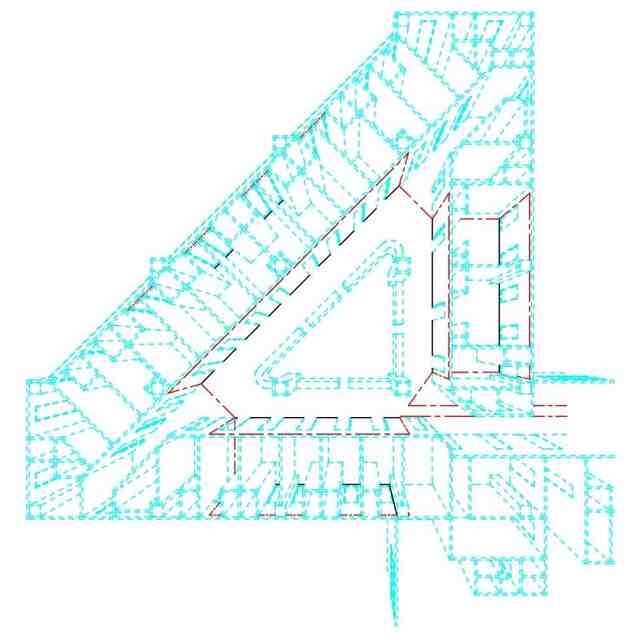

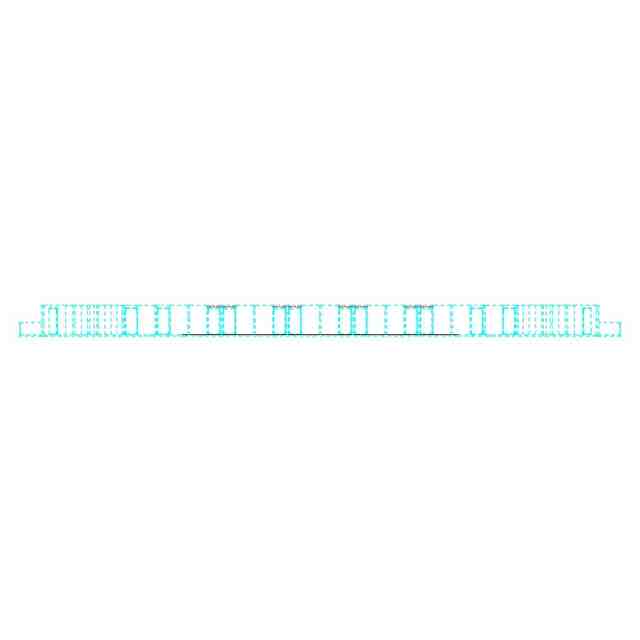

意匠の説明意匠登録を受けようとする部分を黒色の実線でそれ以外の部分を青色の破線で表した。赤色の一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。全図において、天井部を省略して表している。全図において、ユニットシャワー・トイレなどは省略して表している。登録を受けようとする部分を示す参考図1,2において、薄墨を施した部分は意匠登録を受けようとする部分である。透明部を示す参考図において、薄青色を施した部分は、窓部のガラス部分であって透明である。各図において、透明部は不透明体として表している。X-X、Y-Y拡大断面図以外の各断面図は、天地が上下となるように表している。

関連意匠
