意匠ウォッチ

発行日2025-06-23
公報種別意匠公報(S)
登録番号1801652
登録日2025-06-13
意匠に係る物品病院
意匠分類L3-2000(組立て家屋、屋外装備品等)
出願番号2024020736
出願日2024-10-07
意匠権者株式会社大林組
代理人個人,個人
意匠に係る物品の説明この建築物は、立体駐車場の他、リニアック収容施設などを有する病院である。本建築物においては、建物本体に設けられた地下免震ピットを構成する擁壁を地面より高く立ち上げ、建物本体を囲うように防水壁を形成していることから、建物本体が免震構造とともに浸水防止機能を有する。加えて、物品の搬出入口を建物本体の上階に設けることによって、防水壁に搬出入車両用の広い出入口を形成する必要がなくなり、建物本体の浸水防止機能がより高められている。また、搬出入口の階と利用者の出入口の階(1階)とを分けることで、管理側と利用者の動線が明確に分離され、よりスムーズな病院運営が可能となる。

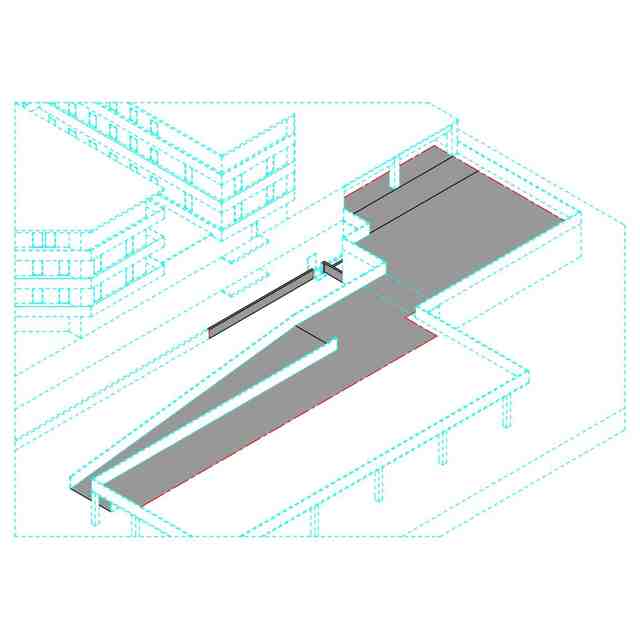

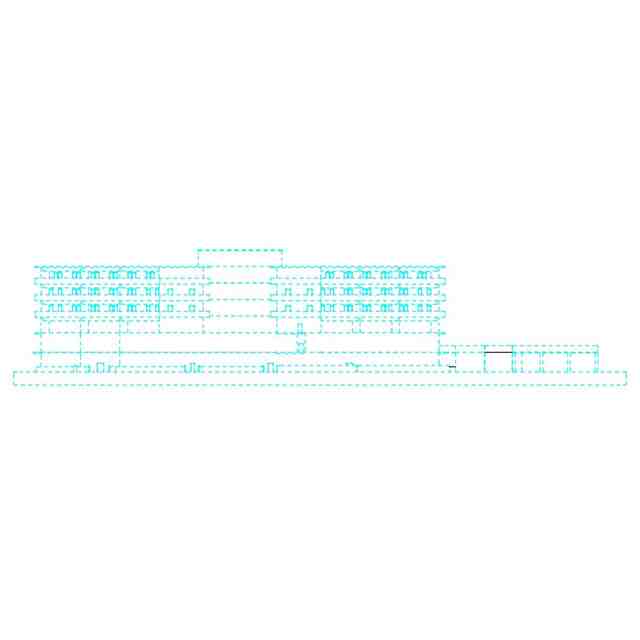

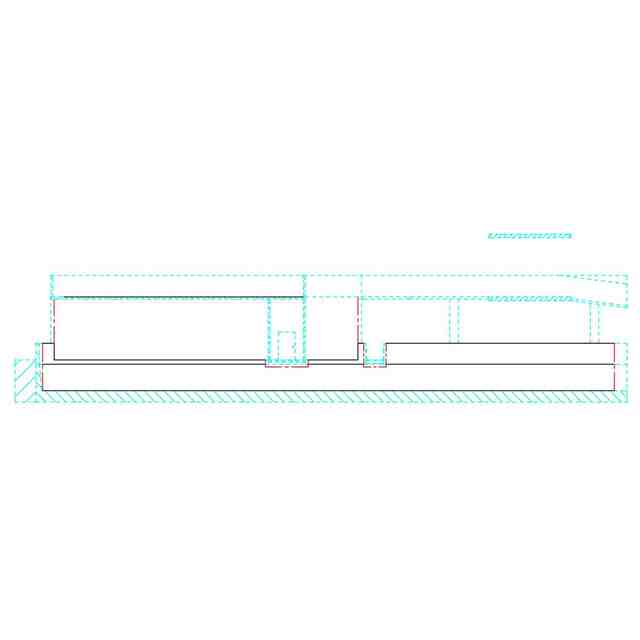

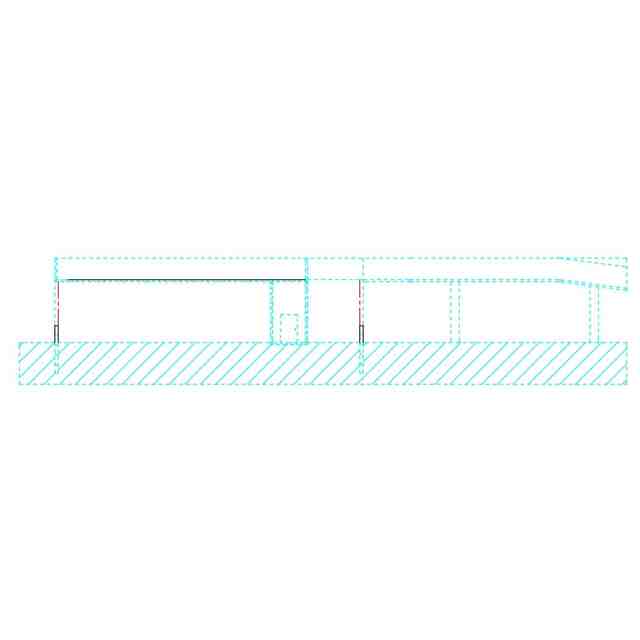

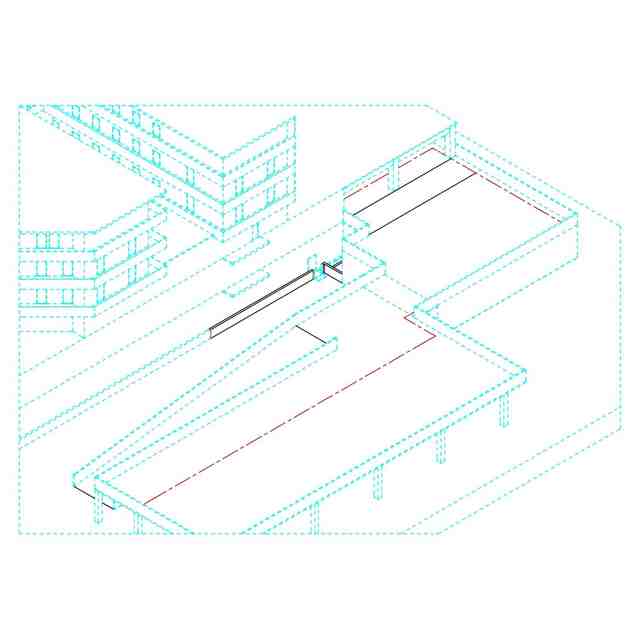

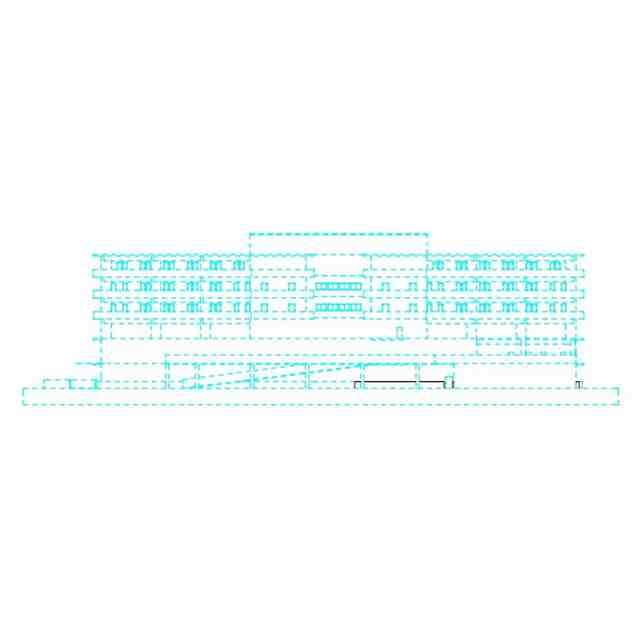

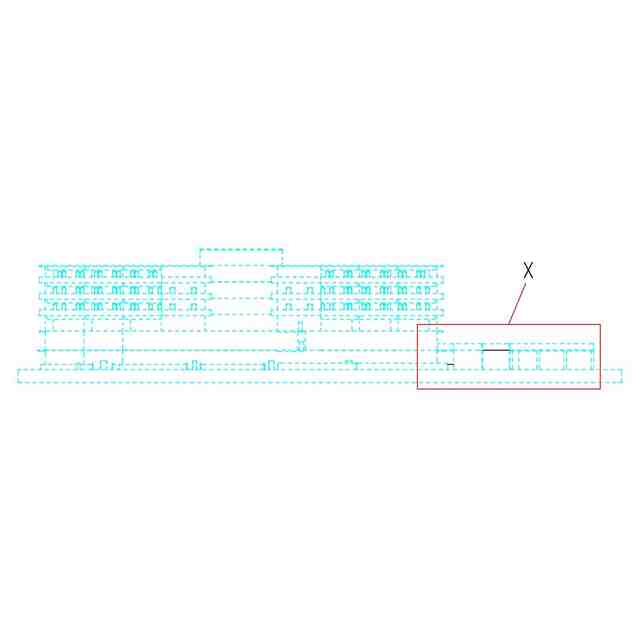

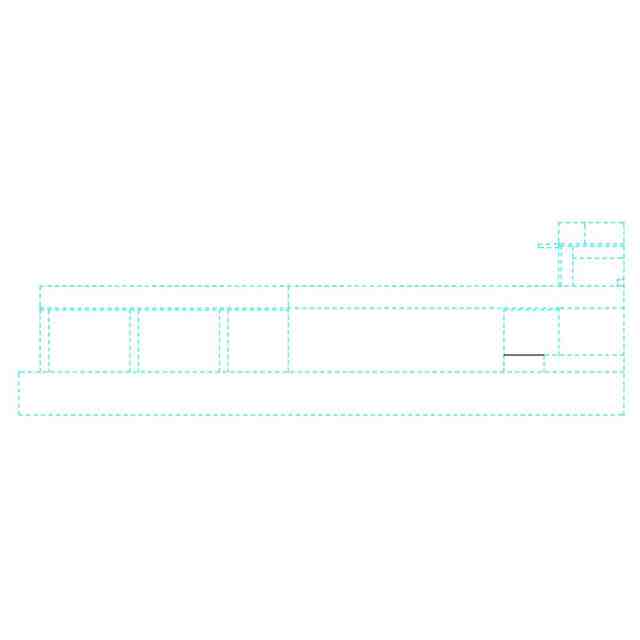

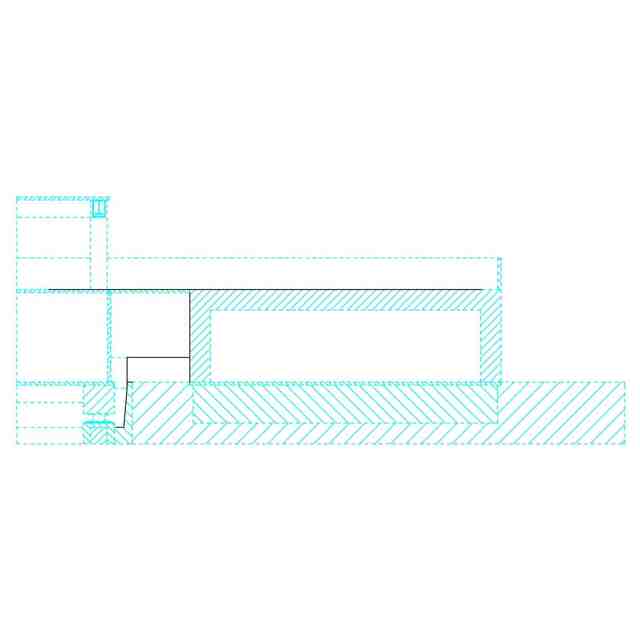

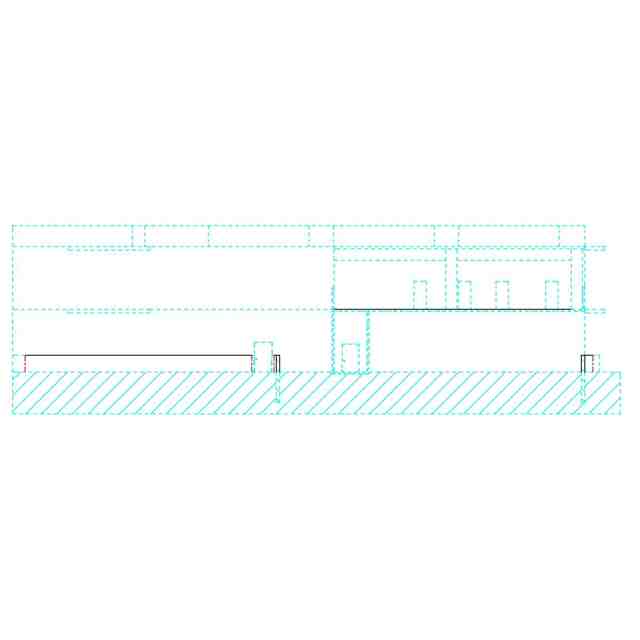

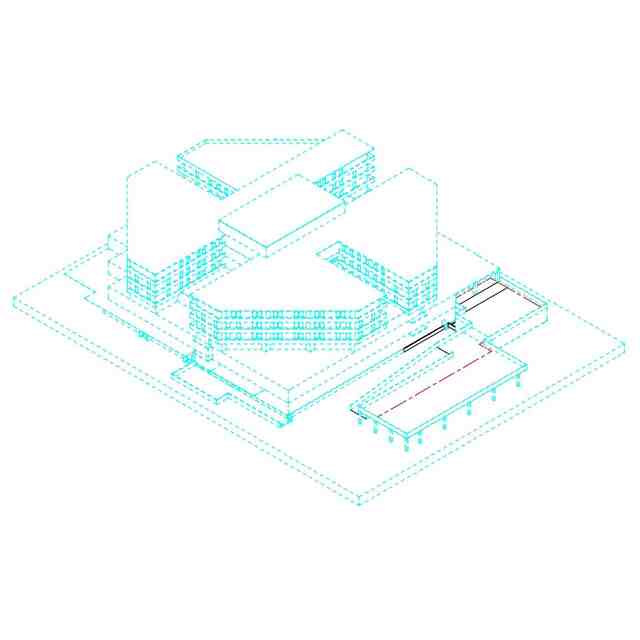

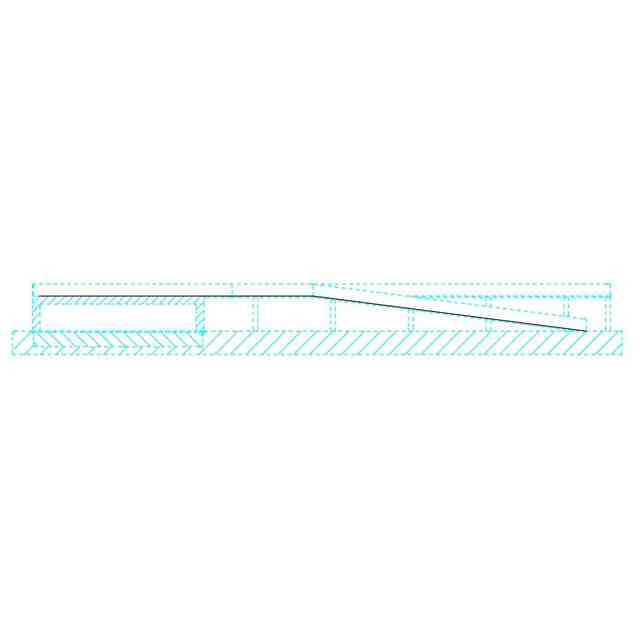

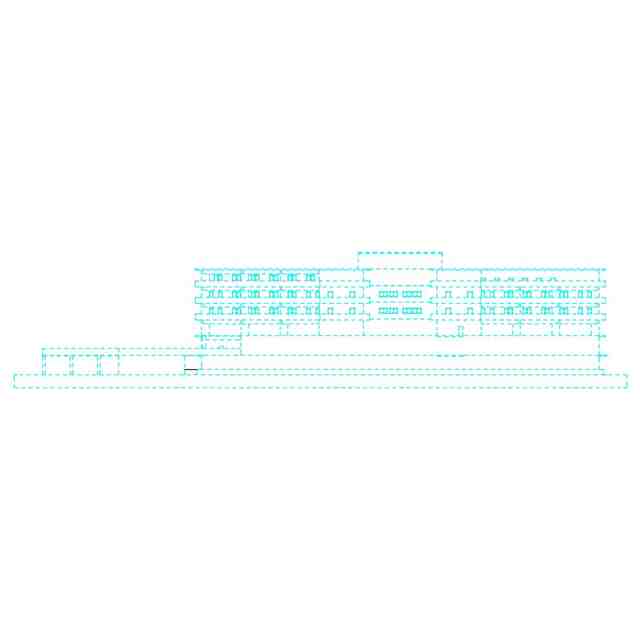

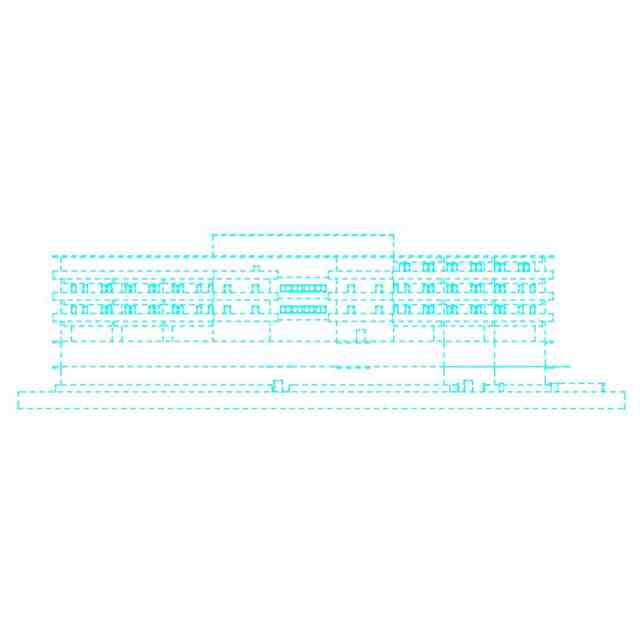

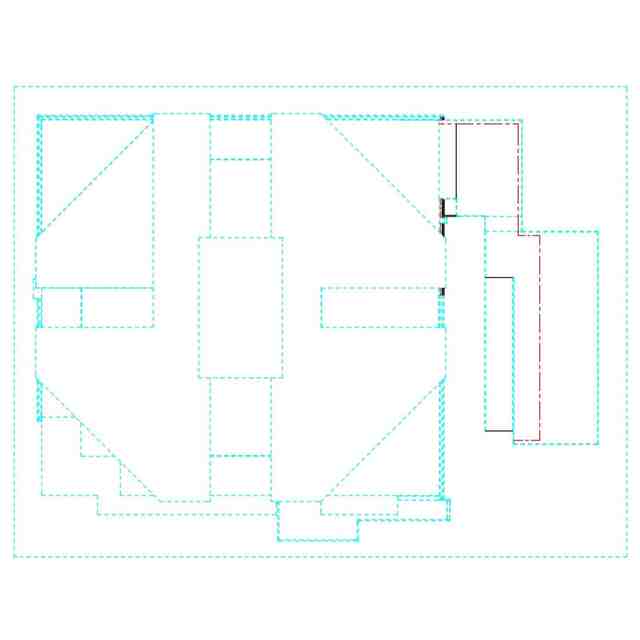

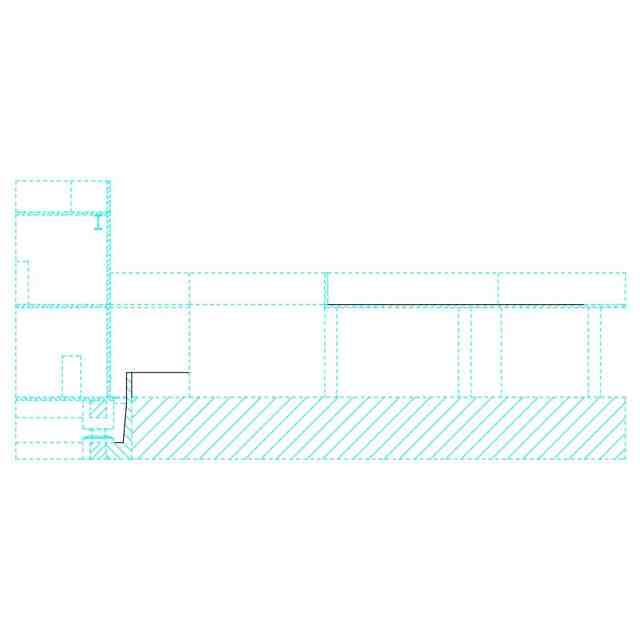

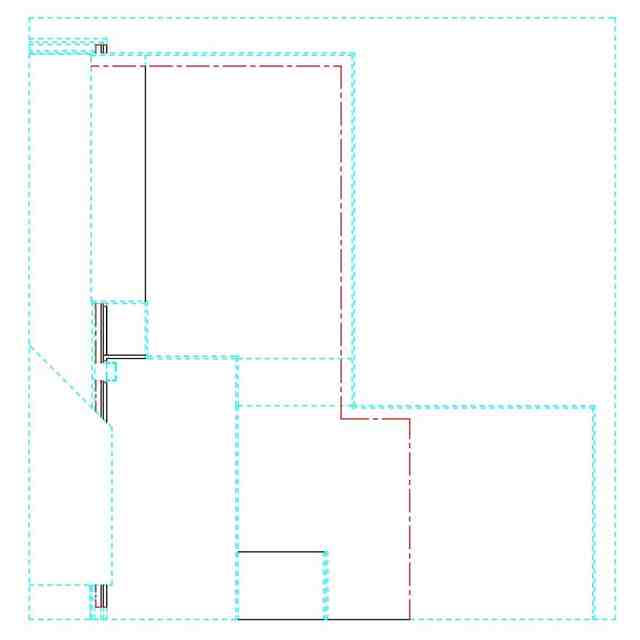

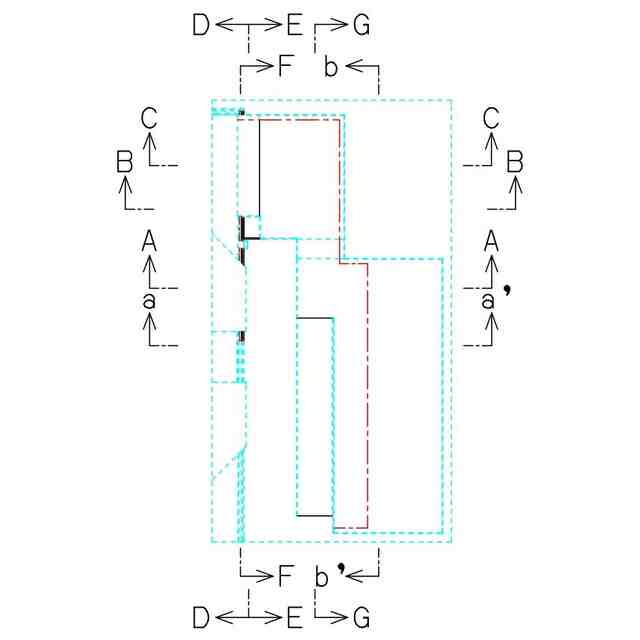

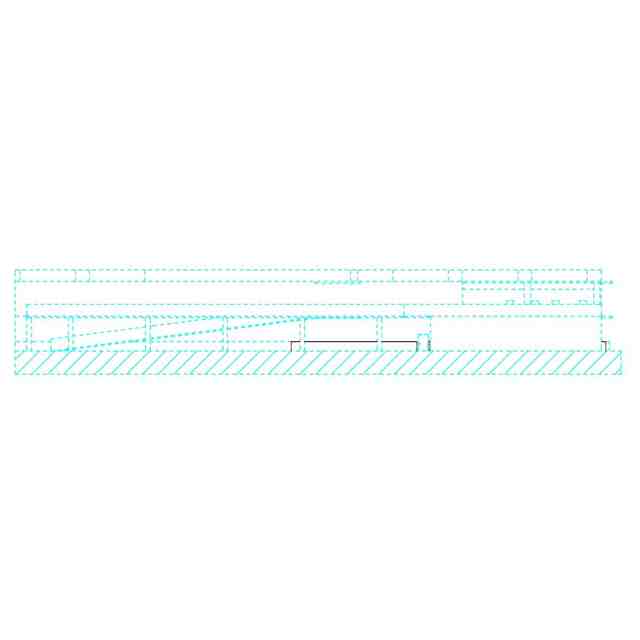

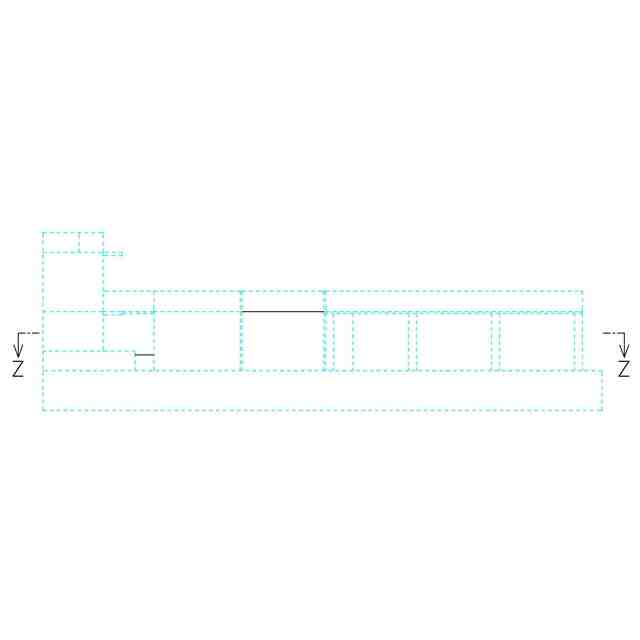

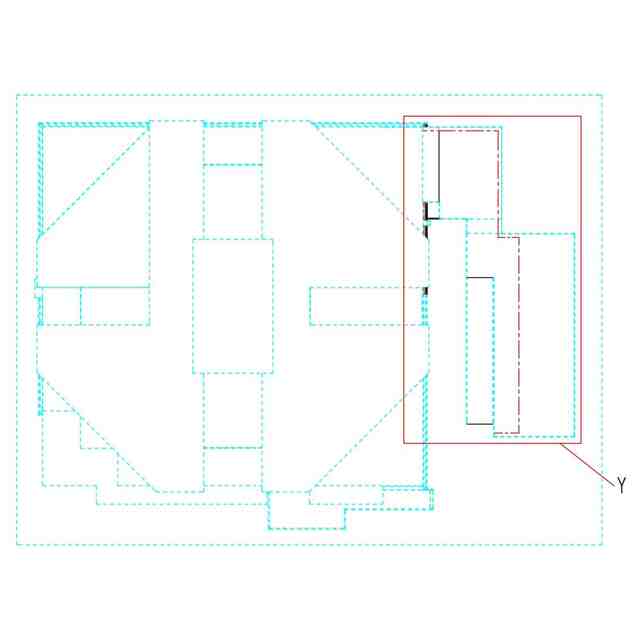

意匠の説明意匠登録を受けようとする部分を黒色の実線でそれ以外の部分を青色の破線で表した。赤色の一点鎖線は、意匠登録を受けようとする部分とそれ以外の部分との境界のみを示すものである。登録を受けようとする部分を示す参考図において、薄墨を施した部分は、意匠登録を受けようとする部分である。a-a’部のZ-Z拡大断面図以外の各断面図は、天地が上下となるように表している。各図において、内部の構造・構成を簡略化して表している。

関連意匠
