発行日
2025-04-14
公報種別
意匠公報(S)
登録番号
1712176
登録日
2022-03-31
意匠に係る物品
土留め壁
意匠分類
L1
-24(仮設工事用品)
出願番号
2021008869
出願日
2021-04-26
意匠権者
日鉄建材株式会社
代理人
個人
意匠に係る物品の説明

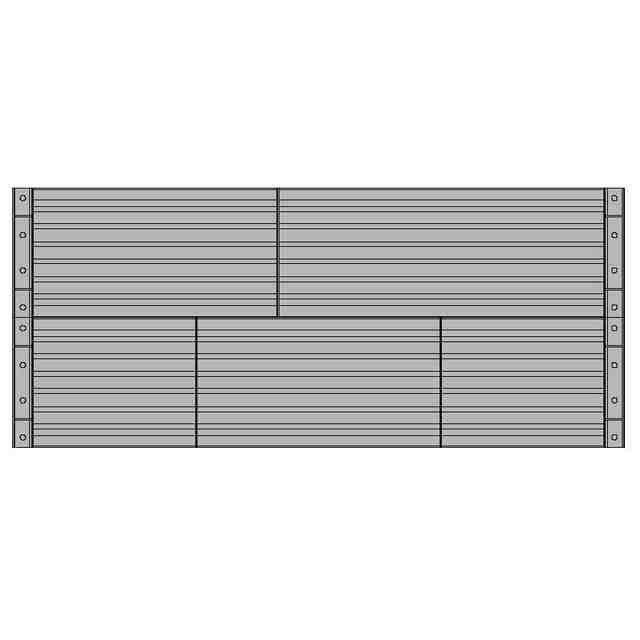

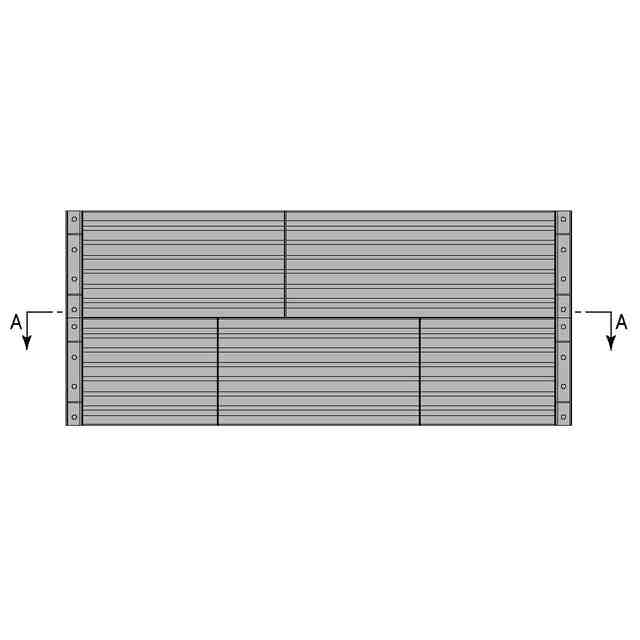

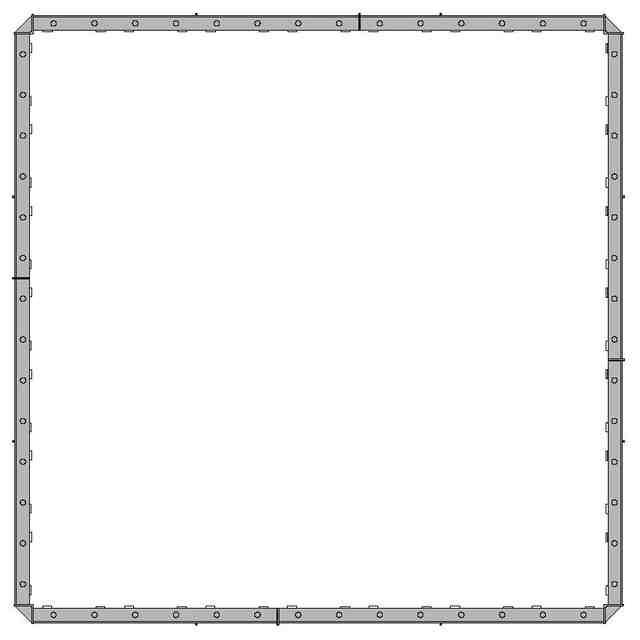

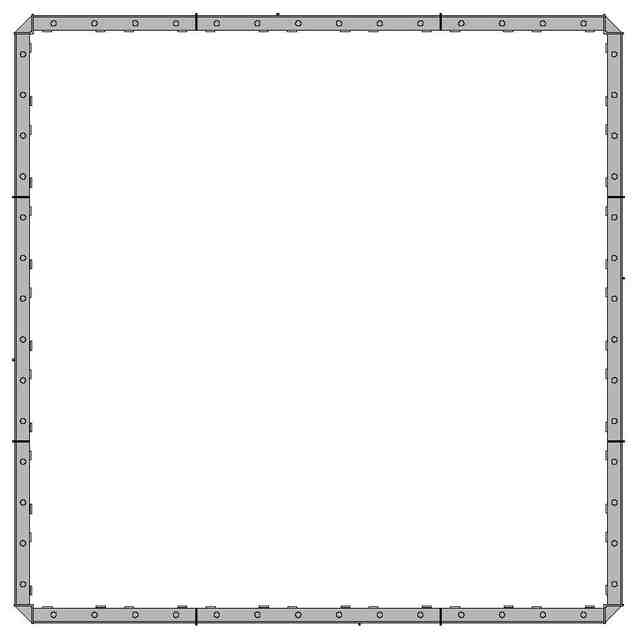

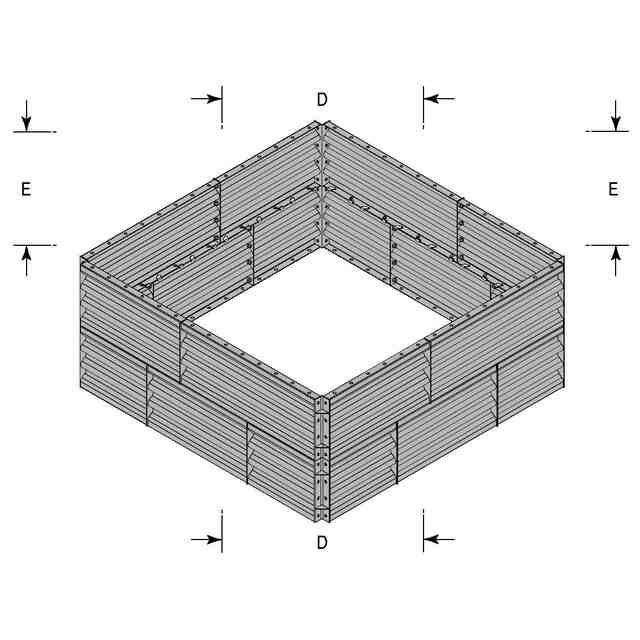

本物品は、地盤を掘削した立坑の土壁面の崩壊を防止するために、波付け加工された鋼板の四辺にフランジを取り付けたライナープレート同士を組み合わせて平面視矩形状に接合した土留め壁である。この土留め壁は、同一段のライナープレート同士の縦方向の接合部となる左右に隣接するフランジ同士がボルトで接合され、上下段のライナープレート同士の横方向の接合部となる上下に隣接するフランジ同士が掛止金具で掛け止められて接合されている。また、ライナープレートのフランジ同士が互いにずれる方向にせん断力が作用した場合に脱落しないように、隣接する掛止金具は、掛け止める向きが互い違いに装着されている。
意匠の説明

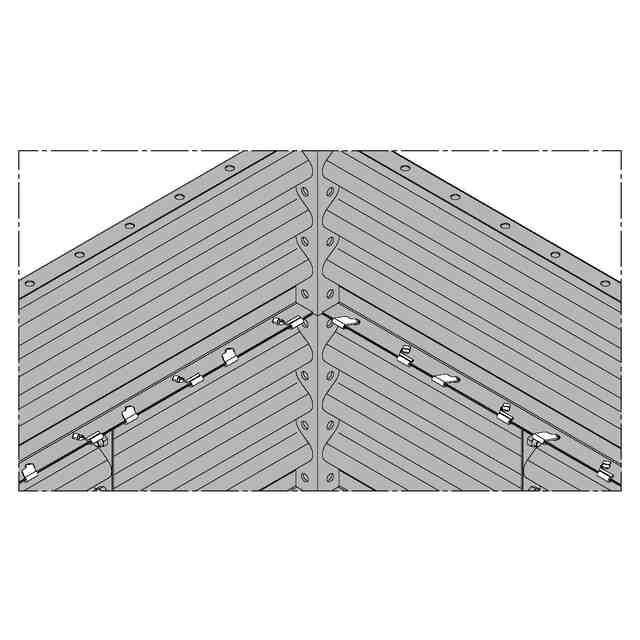

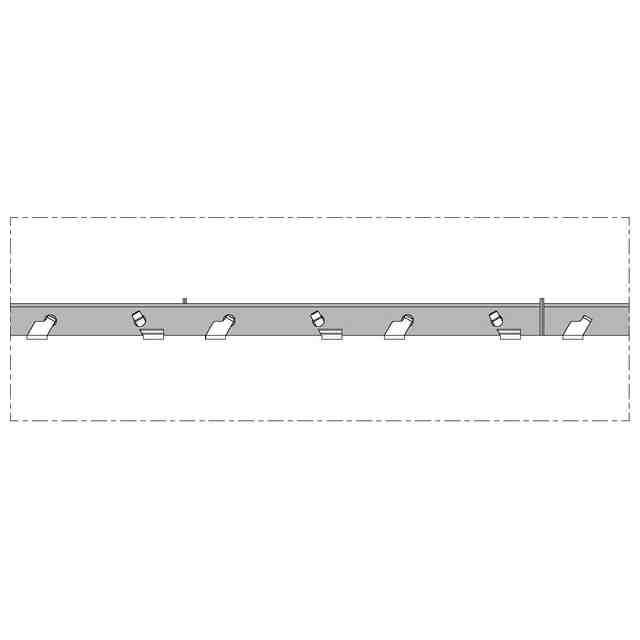

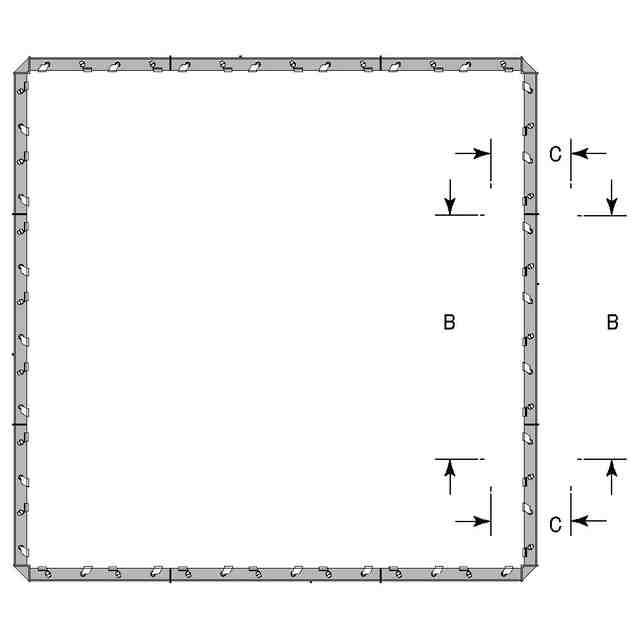

薄墨を施した以外の部分が、部分意匠として意匠登録を受けようとする部分である。意匠登録を受けようとする部分は、上下段のライナープレート同士の横方向の接合部となる上下に隣接するフランジ同士をボルト接合せずにワンタッチで掛け止める掛止金具部分である。
