発行日2025-07-14
公報種別意匠公報(S)
登録番号1803547
登録日2025-07-04
意匠に係る物品掴み金具の落下錠
意匠分類L1-50(仮設工事用品)
出願番号2025000176
出願日2025-01-07
意匠権者日鉄建材株式会社
代理人個人,個人

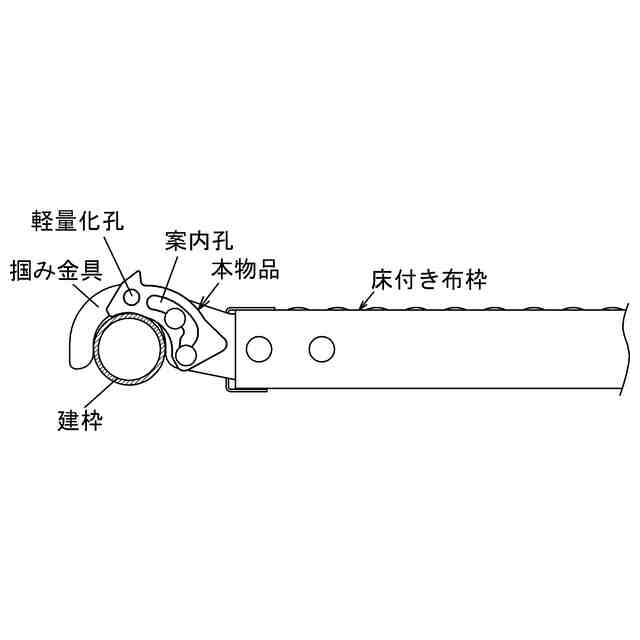

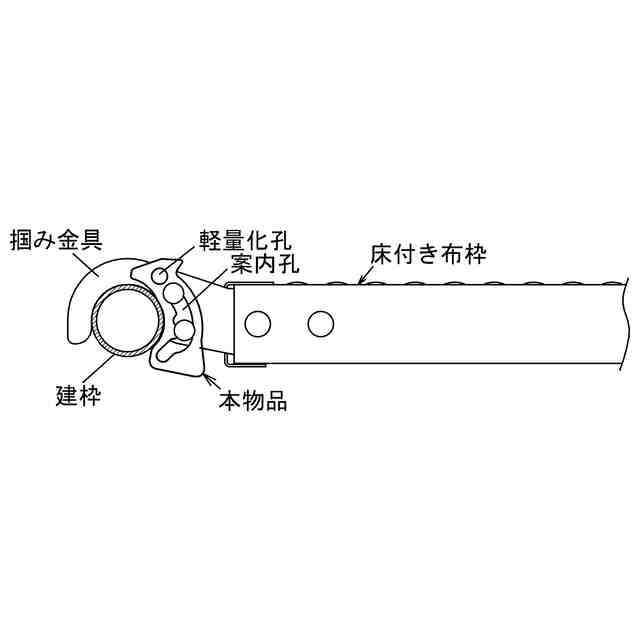

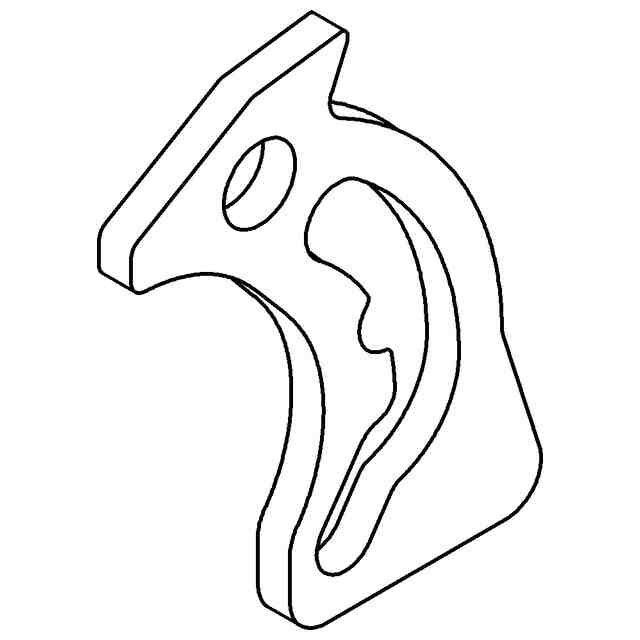

意匠に係る物品の説明本物品は、建設現場等で仮設足場に用いられ、足場板と補強枠が一体となった床付き布枠を構成する掴み金具の落下錠である。本物品は、使用状態を示す参考図1に示すように、床付き布枠の四隅に取り付けられ、布枠本体の長手方向の端部から外側へ向け突出して建枠に掛け止めるための掴み金具に、揺動自在にリベット止めされており、掴み金具が建枠から外れることを防止する部材である。また、本物品は、床付き布枠の片側を持ち上げた後、解除した落下錠が再度、建枠の横地材に掛け止められないように、案内孔の特殊形状により、使用状態を示す参考図2に示す状態に、一時的に揺動しないように掛け止められて預けられる預け機能が付与されている。

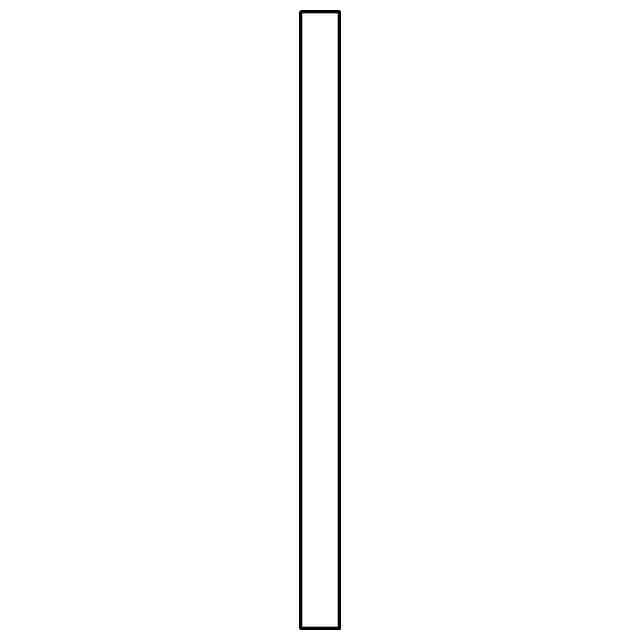

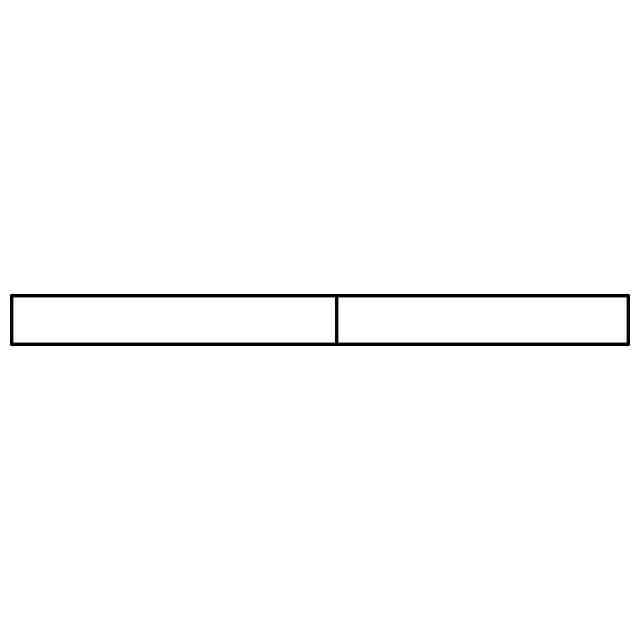

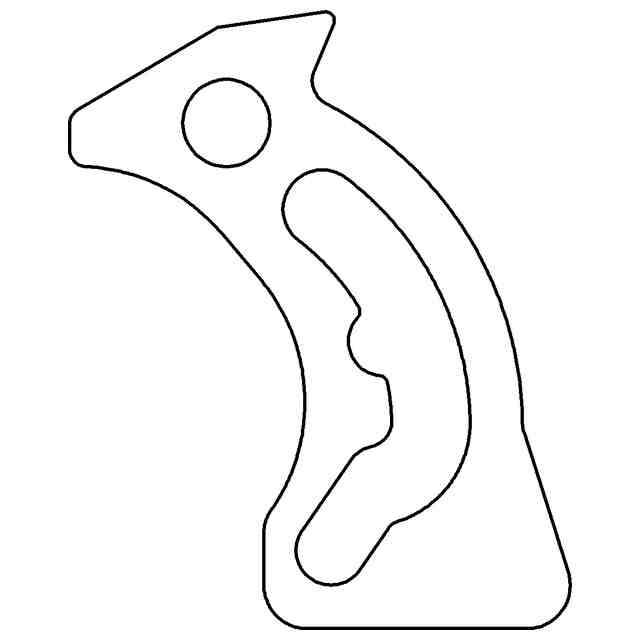

意匠の説明背面図は、正面図と左右対称であるため省略し、右側面図は、左側面図と同一であるため省略する。
この意匠をJ-PlatPatで参照する
