発行日2025-07-23
公報種別意匠公報(S)
登録番号1804170
登録日2025-07-14
意匠に係る物品土留部材連結用仮留め具
意匠分類L1-50(仮設工事用品)
出願番号2024020302
出願日2024-09-30
意匠権者日鉄建材株式会社
代理人個人

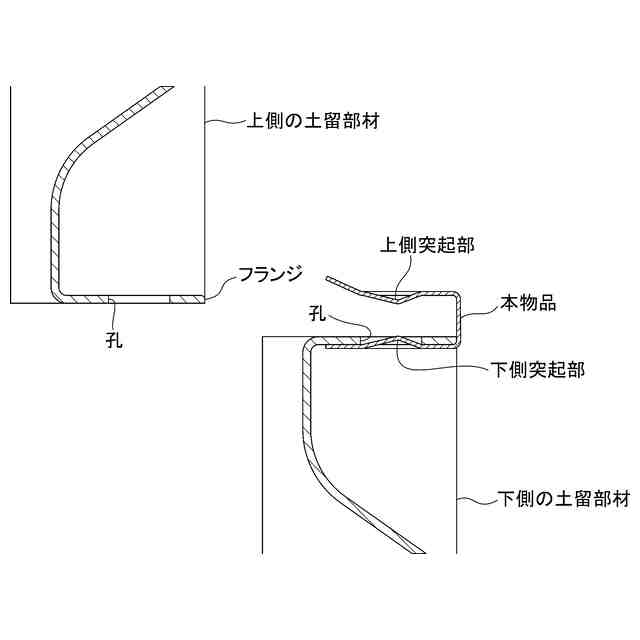

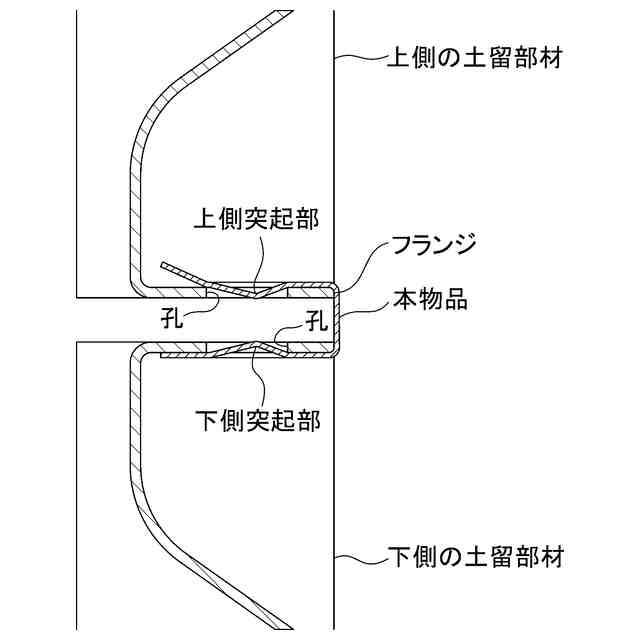

意匠に係る物品の説明本物品は、立坑、集水井、水中仮締切等の筒状壁体構造物の構築において、波形鋼板の端部に複数の孔が形成されたフランジを有するライナープレート等の土留部材同士を上下方向に連結する際に用いられる土留部材連結用仮留め具である。仮留め前の状態を示す参考図に示すように、本物品の下側突起部を、下側の土留部材のフランジの孔に挿入する。かかる状態の本物品と下側の土留部材とを前方側に移動させて、仮留め後の状態を示す参考図に示すように、本物品の上側突起部を、上側の土留部材のフランジの孔に挿入する。これにより、上側の土留部材に下側の土留部材を仮留めできる。
意匠の説明
この意匠をJ-PlatPatで参照する
