意匠ウォッチ

発行日2025-05-12
公報種別意匠公報(S)
登録番号1798263
登録日2025-04-30
意匠に係る物品立坑用補強部材
意匠分類L1-24(仮設工事用品)
出願番号2024009249
出願日2024-05-08
意匠権者日鉄建材株式会社
代理人弁理士法人山名国際特許事務所

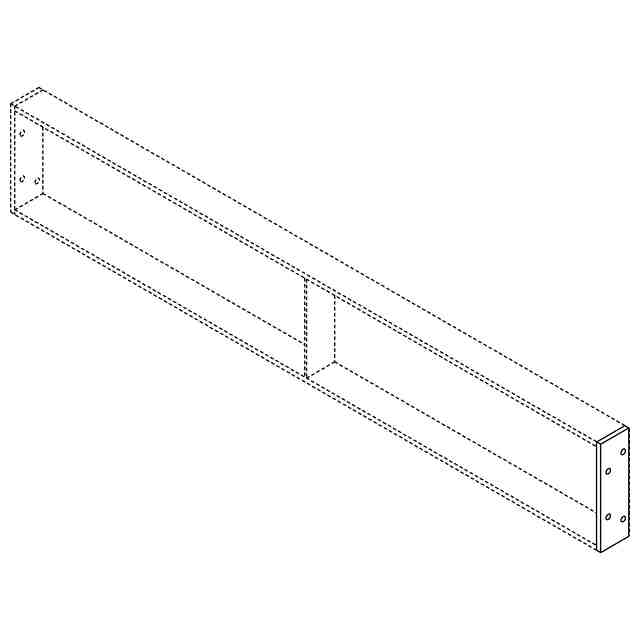

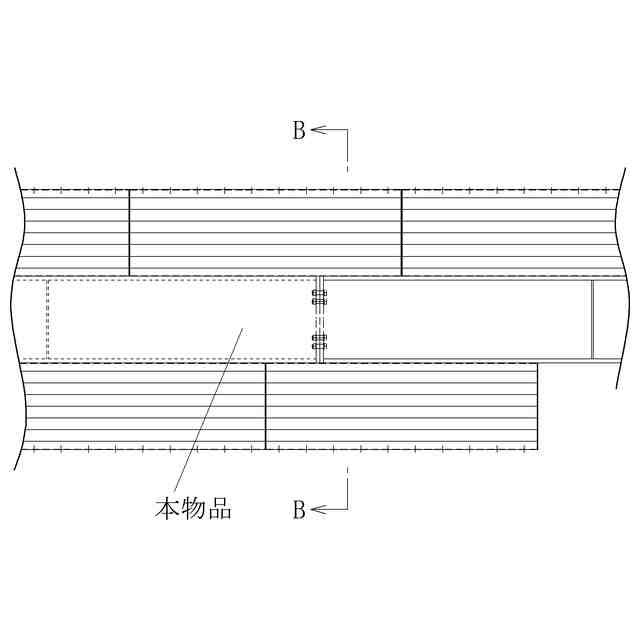

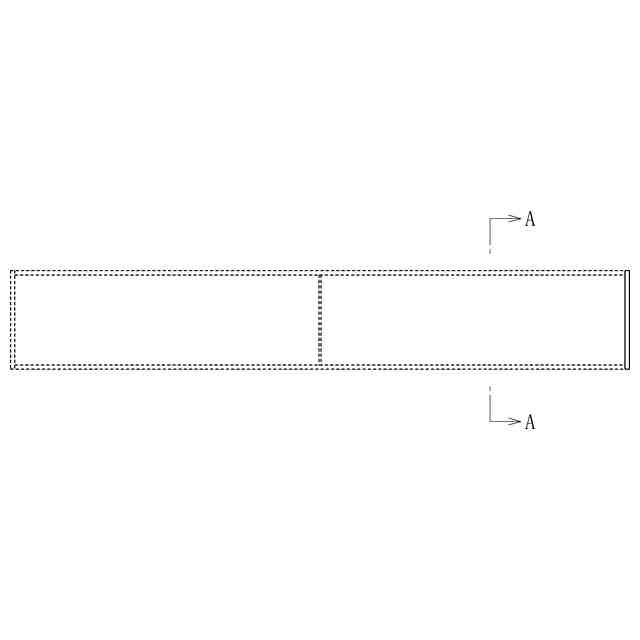

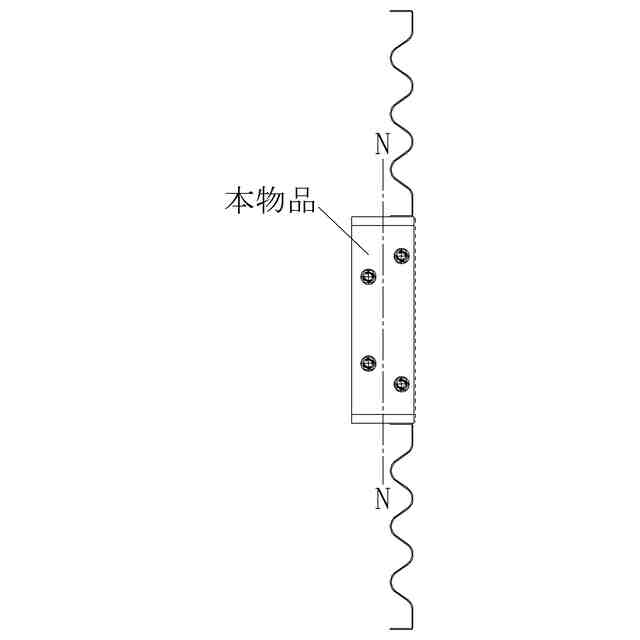

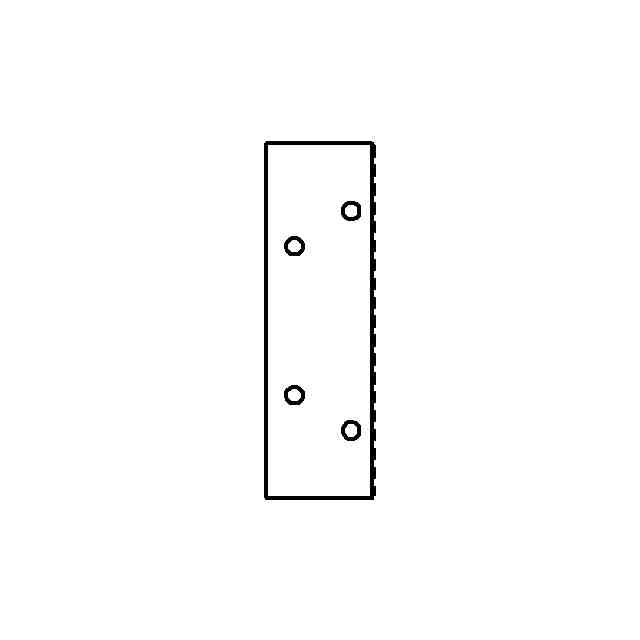

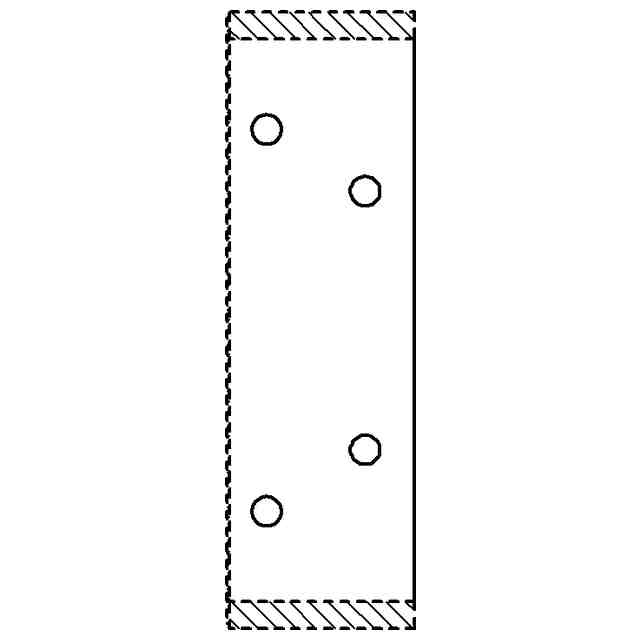

意匠に係る物品の説明本物品は、ライナープレート等の壁形成部材を周方向及び軸方向に接続して立坑を構築するにあたり、従来の補強リングの代替品として用いられる立坑用補強部材である。使用状態を示す参考図1、2に示したように、本物品を周方向へボルト接合して閉断面状に組み立てられる。ちなみに、使用状態を示す参考図1は、構築する立坑の要部を示したものであり、本物品の上下には前記壁形成部材がボルト接合されている。使用状態を示す参考図2は、使用状態を示す参考図1のD-D拡大断面図であり、符号Nは、中立軸を示している。前記中立軸Nを基準として右方(地山側)の2つのボルト通し孔は、隣接する本物品とボルト接合することで、負曲げに対し、効率的で良好な曲げモーメントを伝達する役割を果たすために設けられ、左方(坑内側)の2つのボルト通し孔は、隣接する本物品とボルト接合することで、正曲げに対し、効率的で良好な曲げモーメントを伝達する役割を果たすために設けられている。

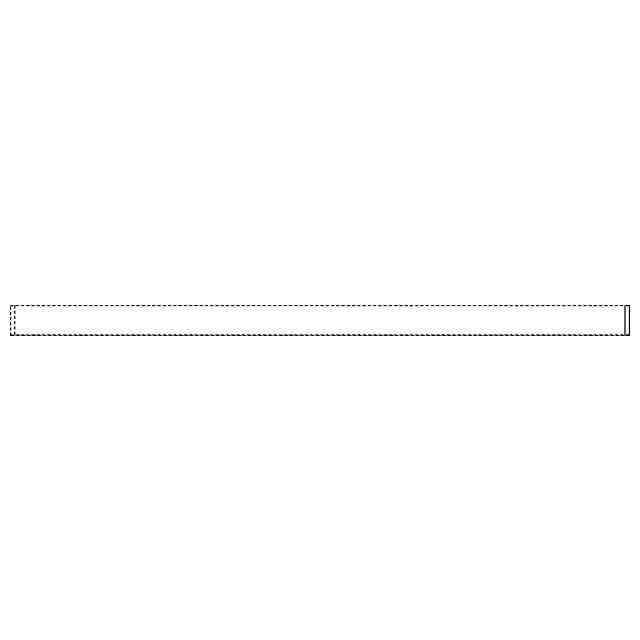

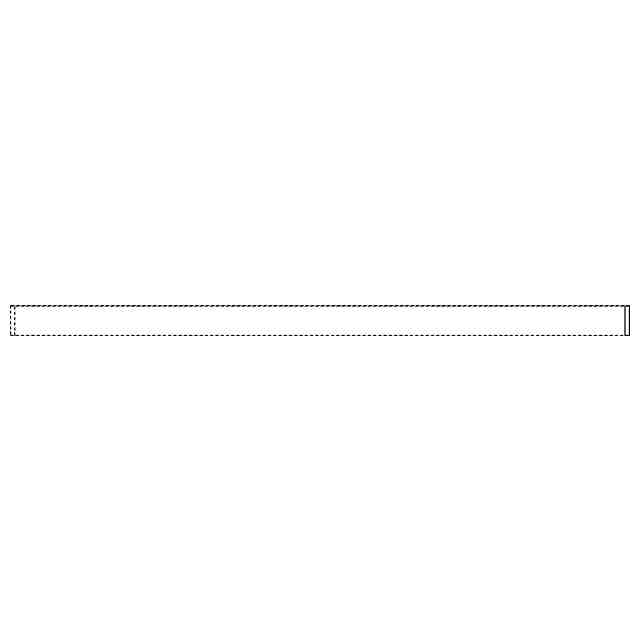

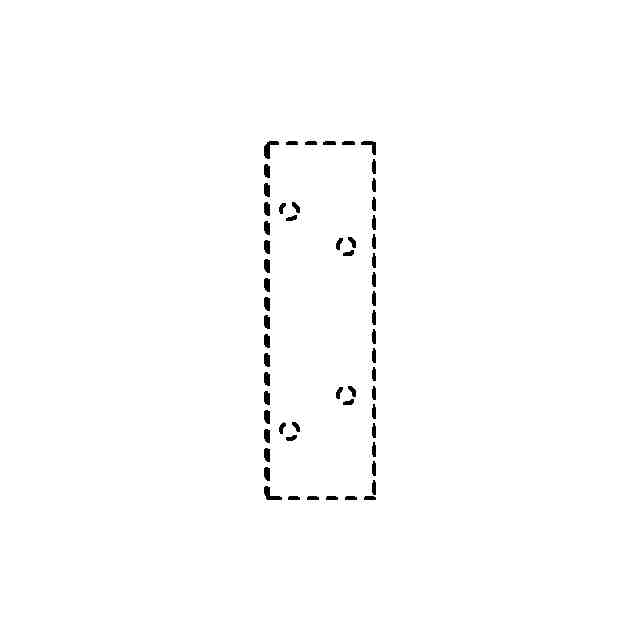

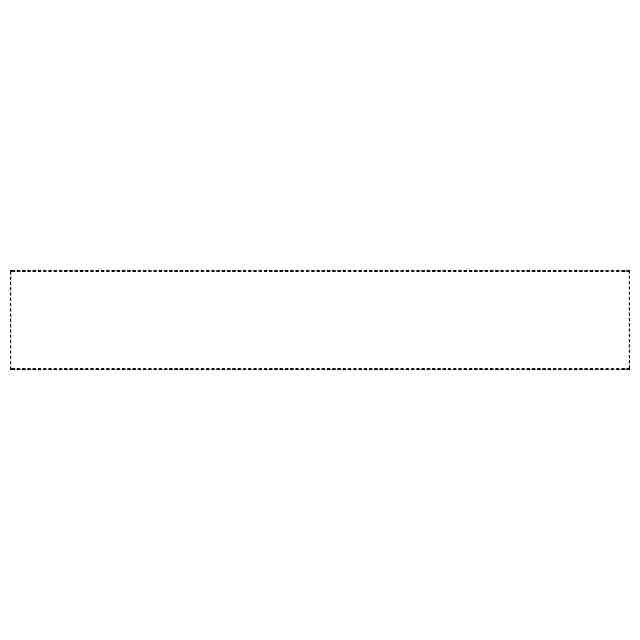

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
