発行日2025-01-15
公報種別意匠公報(S)
登録番号1788906
登録日2025-01-06
意匠に係る物品腹起し支柱
意匠分類L1-14(仮設工事用品)
出願番号2024012631
出願日2024-06-21
意匠権者港製器工業株式会社
代理人個人,弁理士法人M&Partners
意匠に係る物品の説明本物品は、建設作業現場等において、ウェブが水平でフランジが垂直な縦向きH形鋼などに取着される支柱であって、仮設通路上に安全帯のランヤードを掛けるための親綱を張る際などに用いられる。本物品は、「各部の名称を示す参考図」に示すように、上端部に親綱引掛け金具が取り付けられた支柱材と、その支柱材の下部に固定された上部爪金具と、その上部爪金具よりも更に下部に配置された下部爪金具と、その下部爪金具を上下方向に進退移動させる調整ボルトとで大略構成されており、調整ボルトを作動させて上部爪金具と下部爪金具とで縦向きH形鋼の垂直フランジを挟持して使用する。

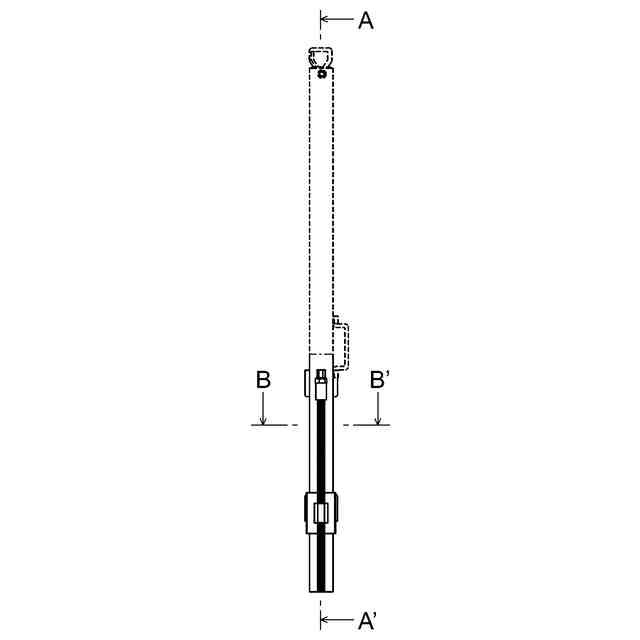

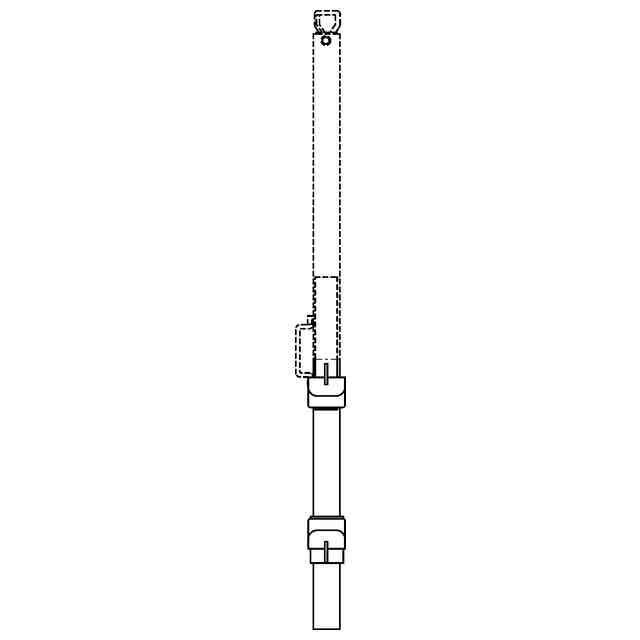

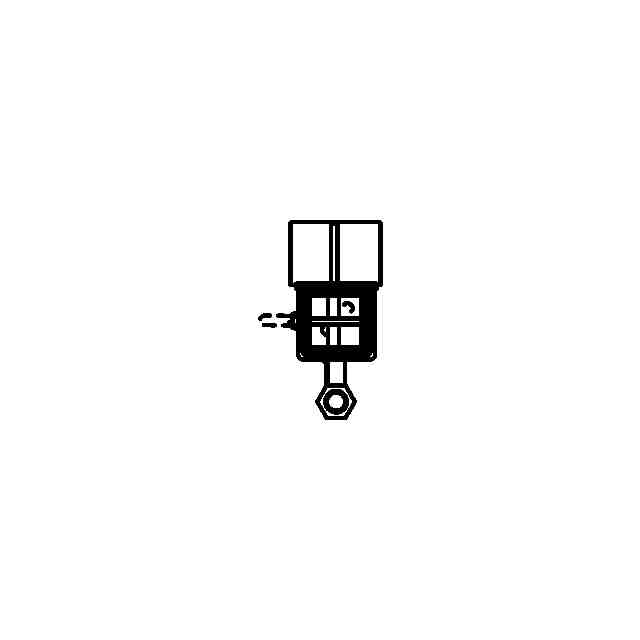

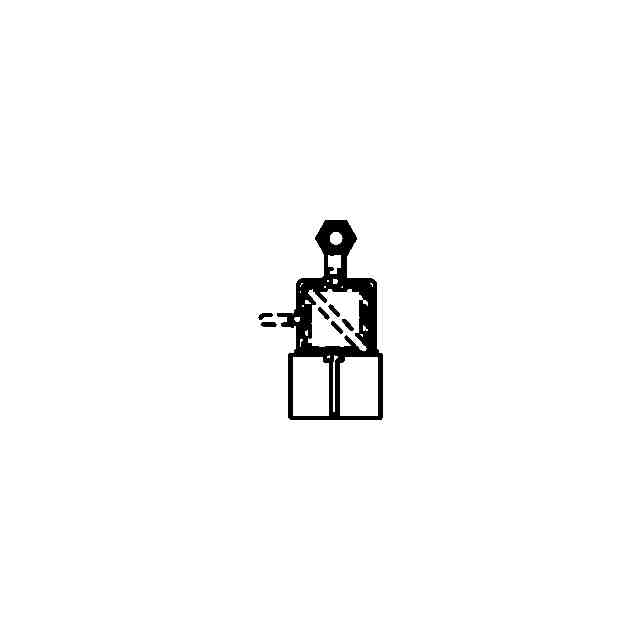

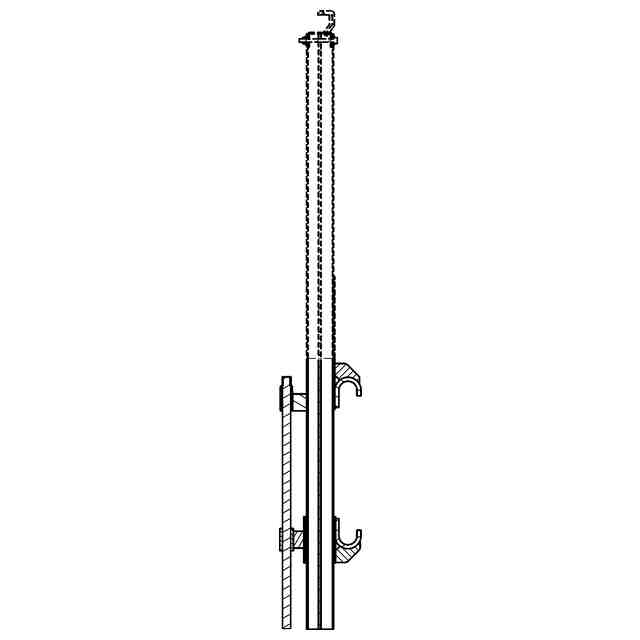

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
