発行日2025-04-01
公報種別意匠公報(S)
登録番号1794787
登録日2025-03-24
意匠に係る物品ドリップアシスト
意匠分類C6-369(飲食用具及び調理用器具)
出願番号2024014144
出願日2024-07-10
意匠権者株式会社小久保工業所
代理人個人,個人

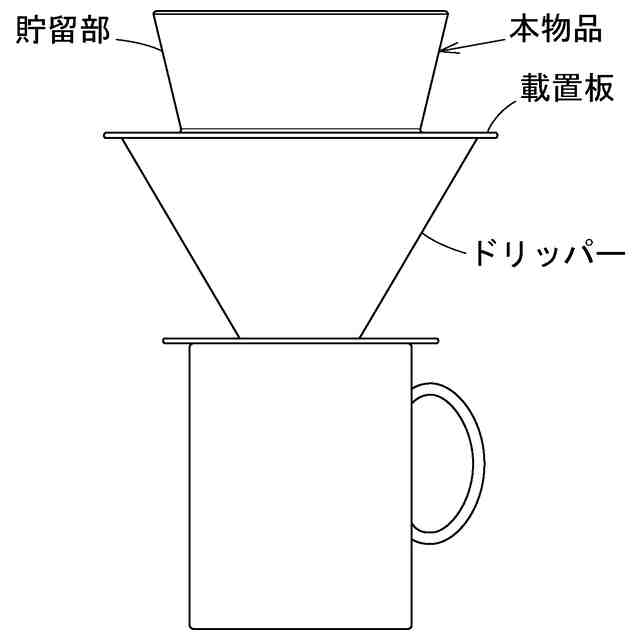

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、使用状態を示す参考正面図及び使用状態を示す参考斜視図に示すように、ドリッパー上に載置した状態で使用され、ドリッパーに湯を注ぐためのドリップアシストである。本物品は、上方から注がれた湯を溜める貯留部を有し、この貯留部の底にほぼ均等な間隔で複数の小孔が設けられている。本物品の各小孔は、下方に行くに従い小径となるすり鉢状に形成され、貯留部に溜めた湯を各小孔からシャワーのように満遍なくドリッパーに注ぐことができるようにしている。また、本物品は、ドリッパー上に載置される円盤状の載置板を有している。この本物品の載置板には、その周囲4か所を周方向等間隔置きにそれぞれ円弧状に切り欠いた切欠が設けられ、ドリッパー上への載置板の載置可能な必要径を切欠の無い切欠間の4つの外径部位で確保している。

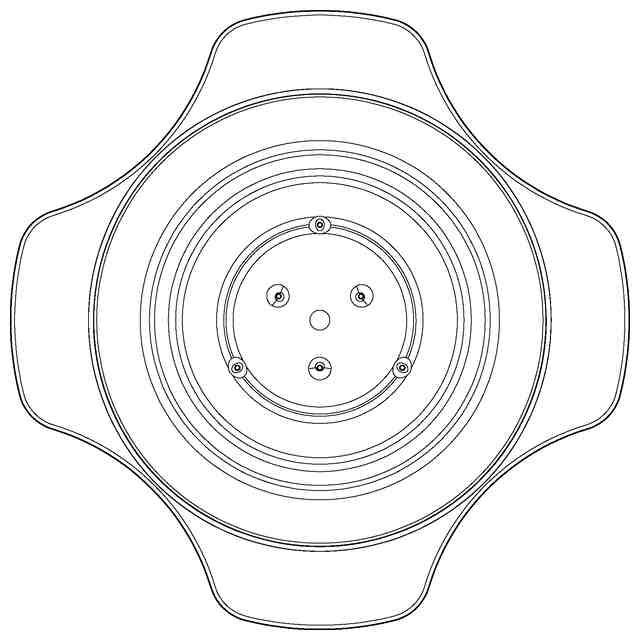

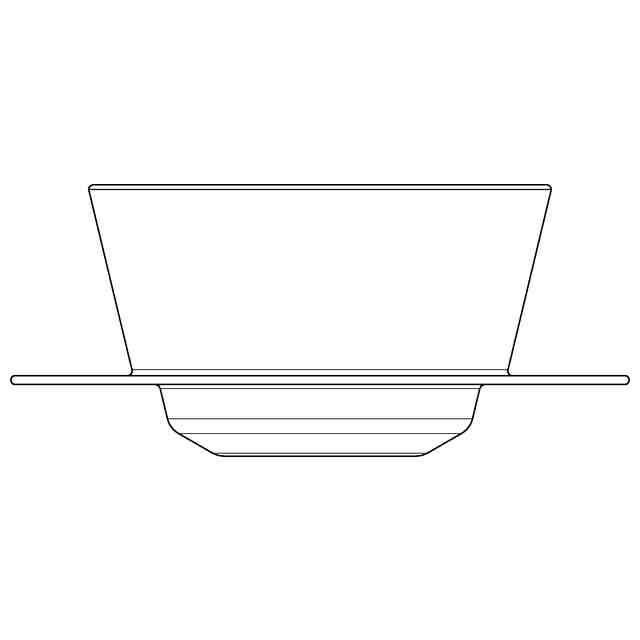

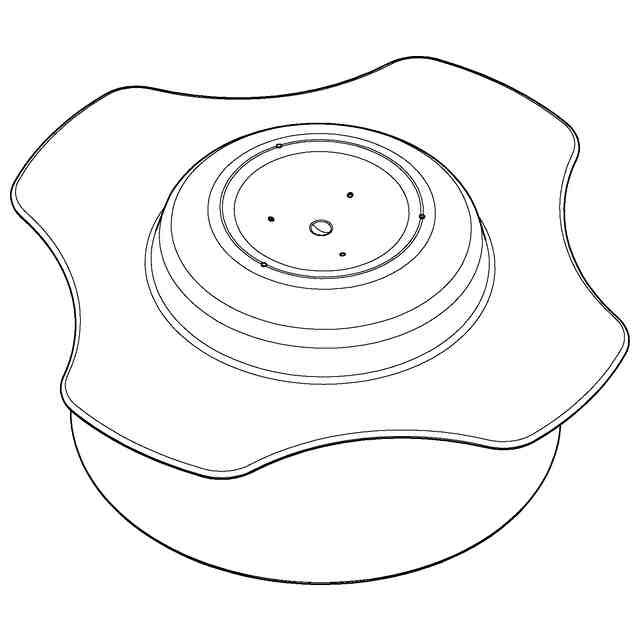

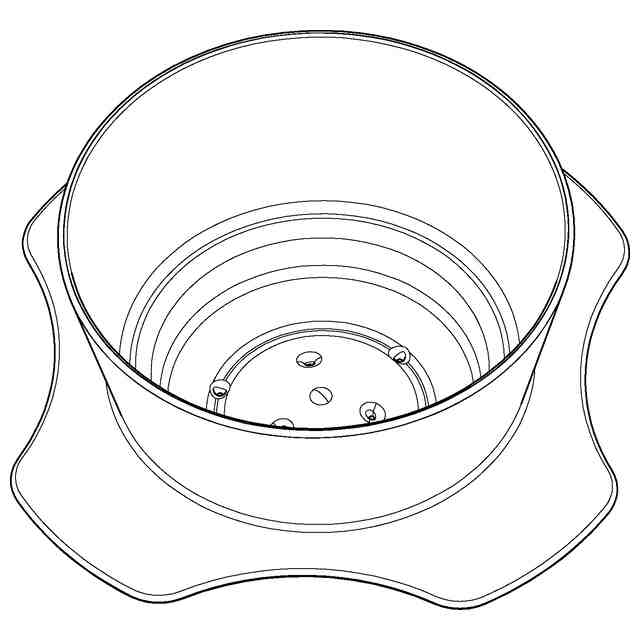

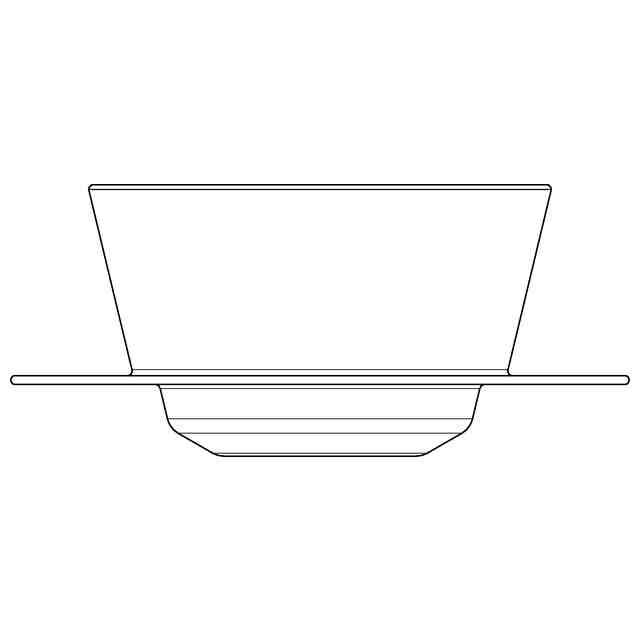

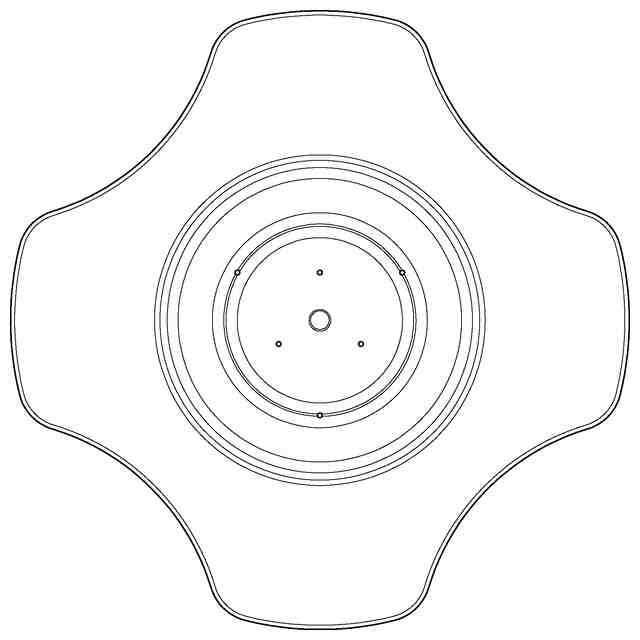

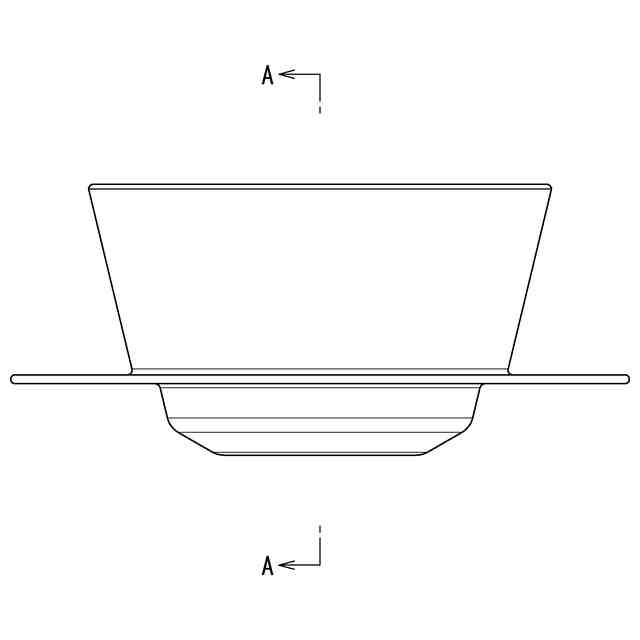

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。参考斜視図1は、斜め上方から視ている。参考斜視図2は、斜め下方から視ている。

関連意匠
