発行日2025-01-14
公報種別意匠公報(S)
登録番号1788828
登録日2024-12-27
意匠に係る物品壁用フック
意匠分類D6-20(室内整理用家具・用具)
出願番号2024014146
出願日2024-07-10
意匠権者株式会社小久保工業所
代理人個人,個人

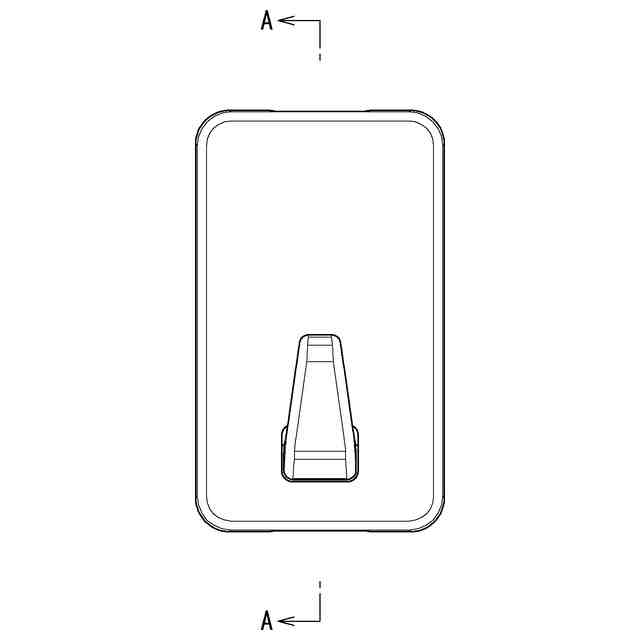

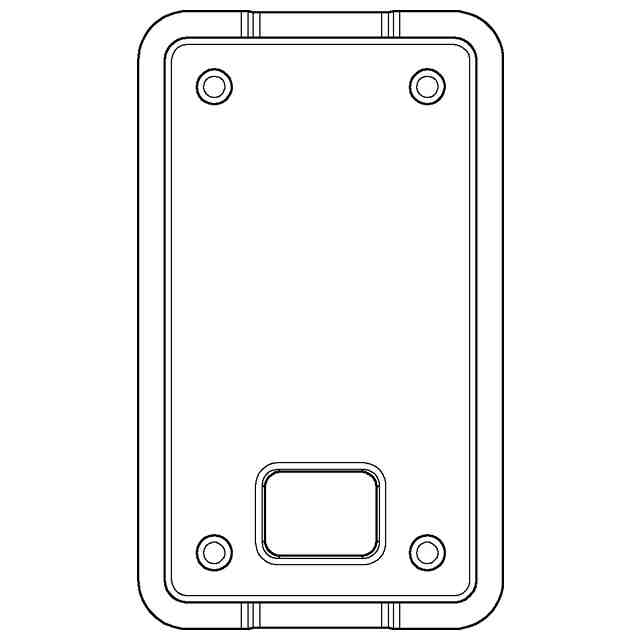

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、衣類やアクセサリーなどの壁掛け対象物を壁掛けするために壁面に固定される壁用フックである。本物品は、壁面に直に固定される略矩形状のベースと、ベースに対し脱着自在に嵌合され、当該ベースを反壁面側から覆う略矩形状のカバーとを備えている。本物品のベースには、下端部中央より反壁面側へ突出したのち斜め上方へ屈曲するフックが設けられている。また、本物品のベースには、上部の中央位置においてステープルを差し込む横長の細長い凹部が4つ上下に並べて凹設されているとともに、中央部の左右両位置においてステープルを差し込む縦長の細長い凹部が1つずつ凹設され、各凹部の底をそれぞれ貫通して壁面に差し込まれる複数のステープルによってベースが壁面に固定されるようになっている。一方、本物品のカバーには、下端部中央にベースのフックを挿通する略矩形状の挿通孔が設けられ、挿通孔に挿通されたベースのフックに対し壁掛け対象物が壁掛けされる。また、本物品のカバーには、四隅より壁面側に向かってそれぞれ突出する突ピンが突設され、ベースに対しその四隅に設けられたボス孔にそれぞれ突ピンを嵌入させることでカバーが保持される。

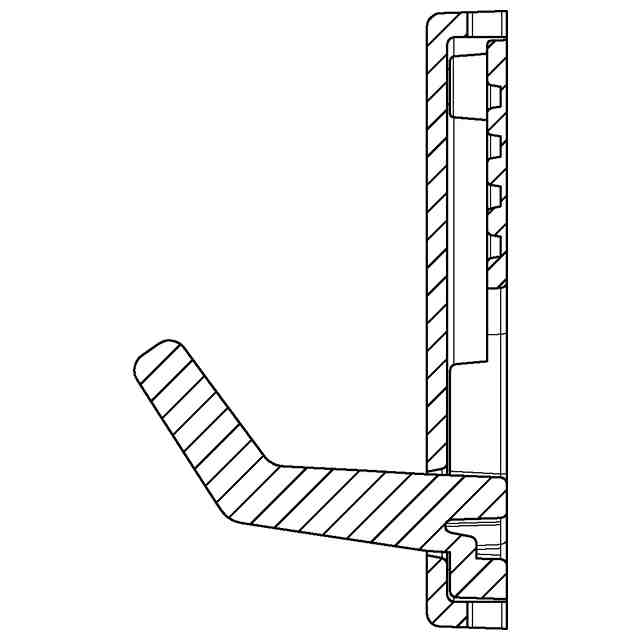

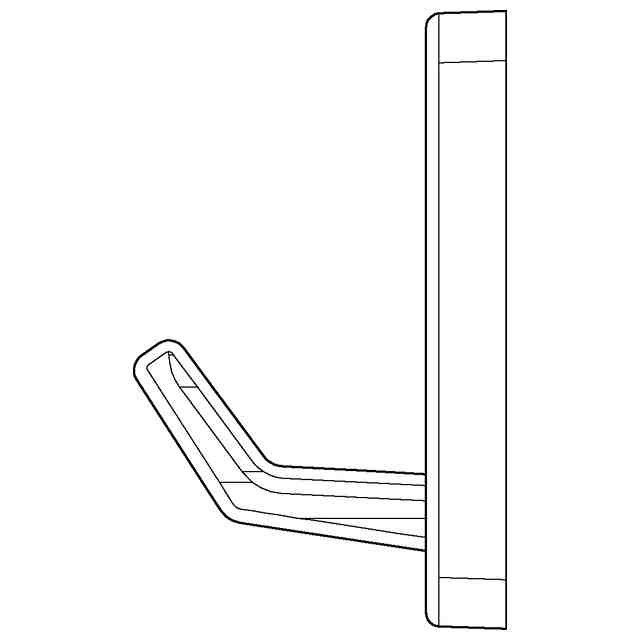

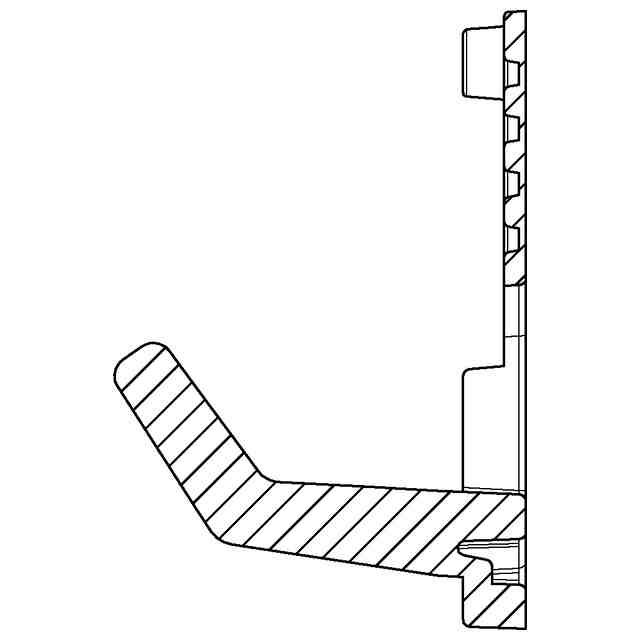

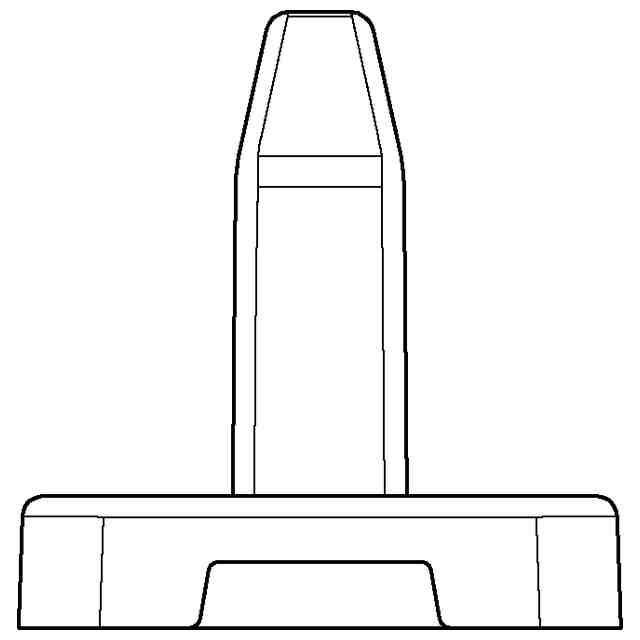

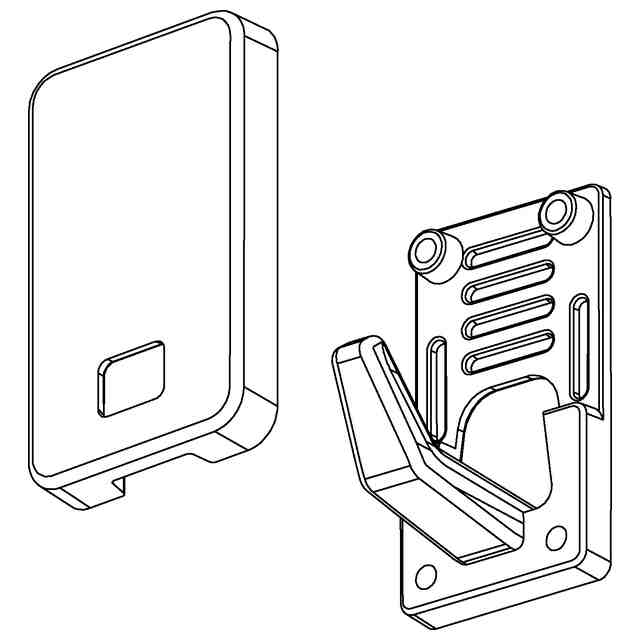

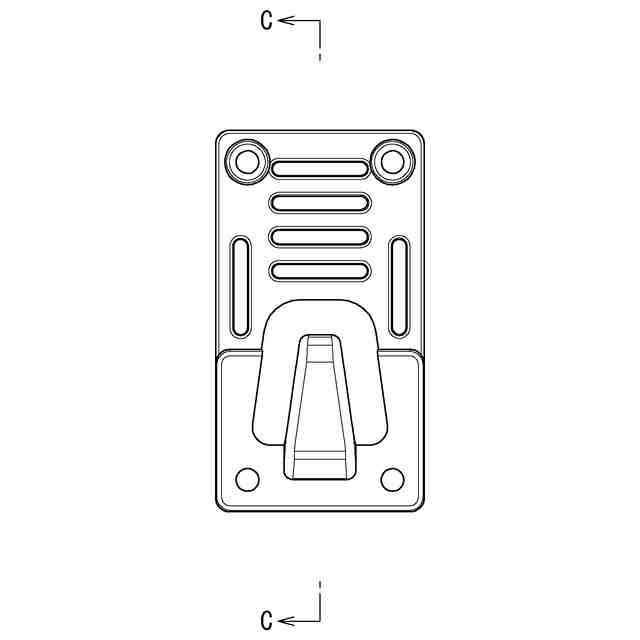

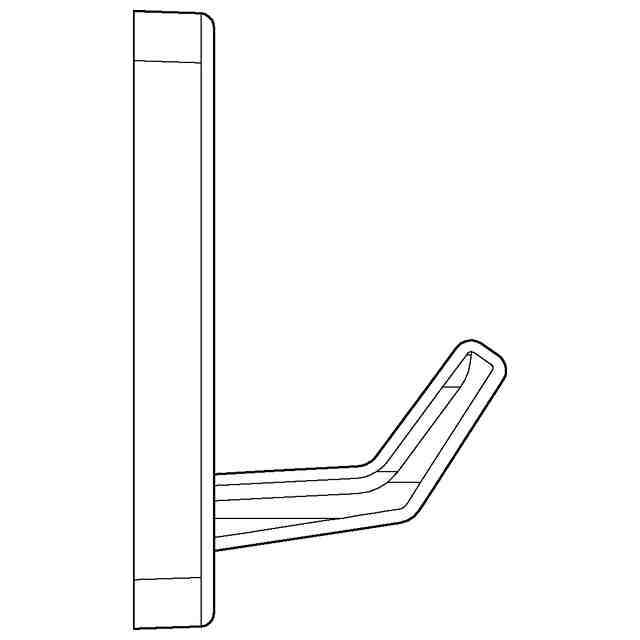

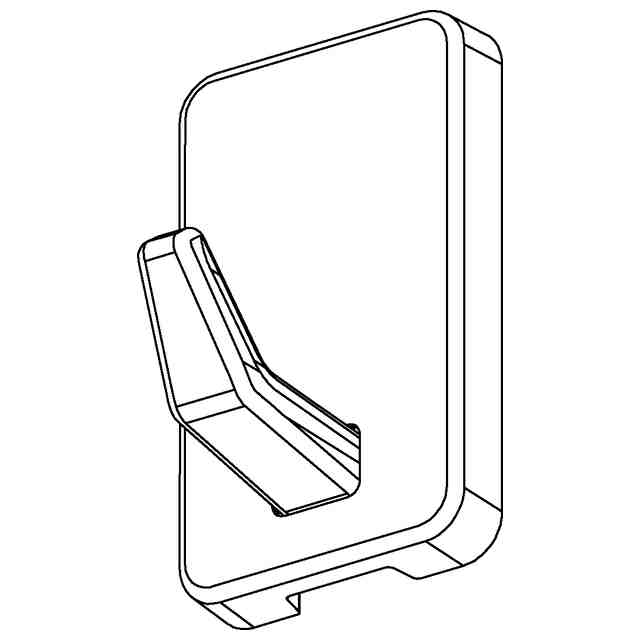

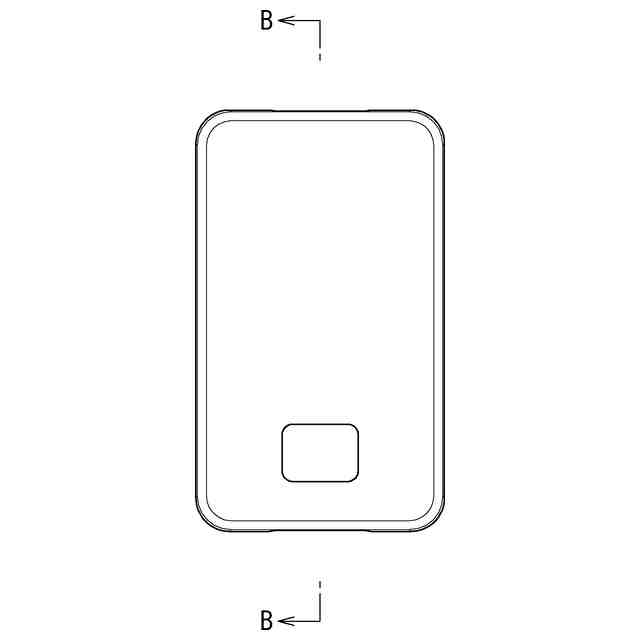

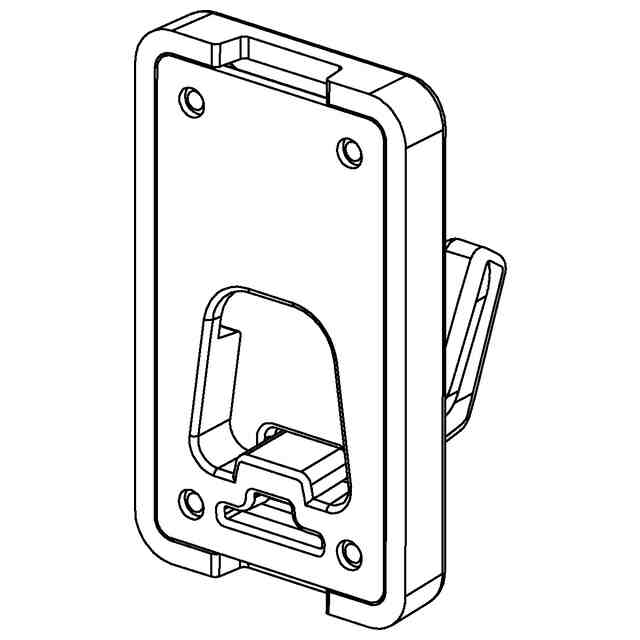

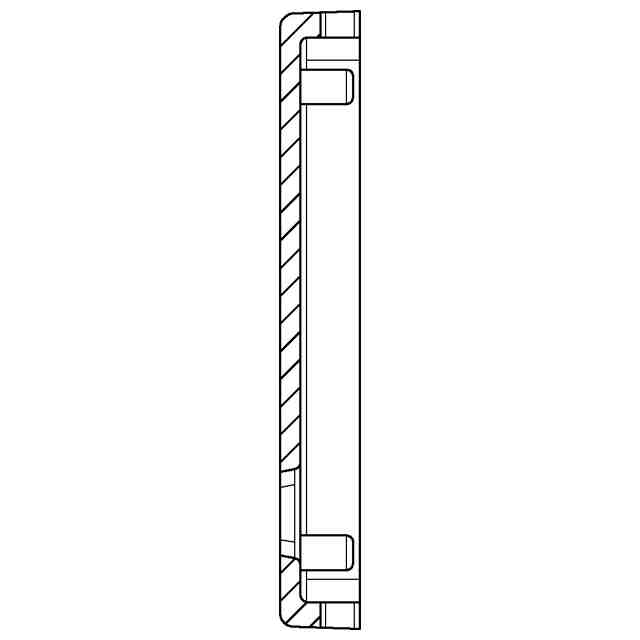

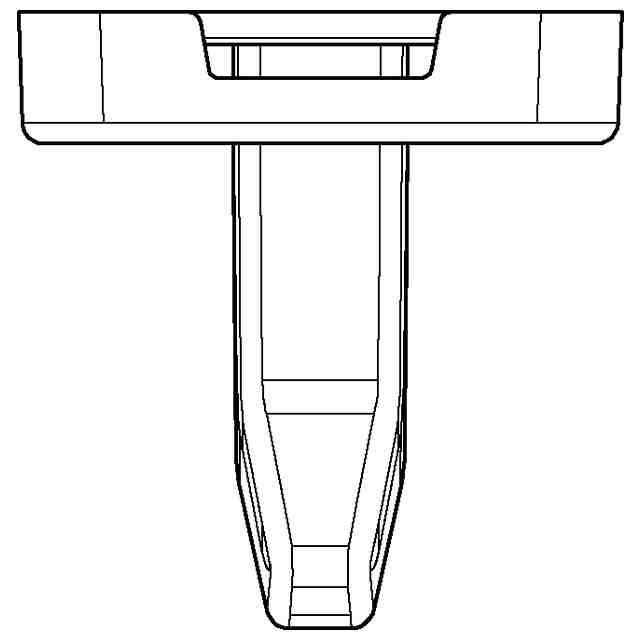

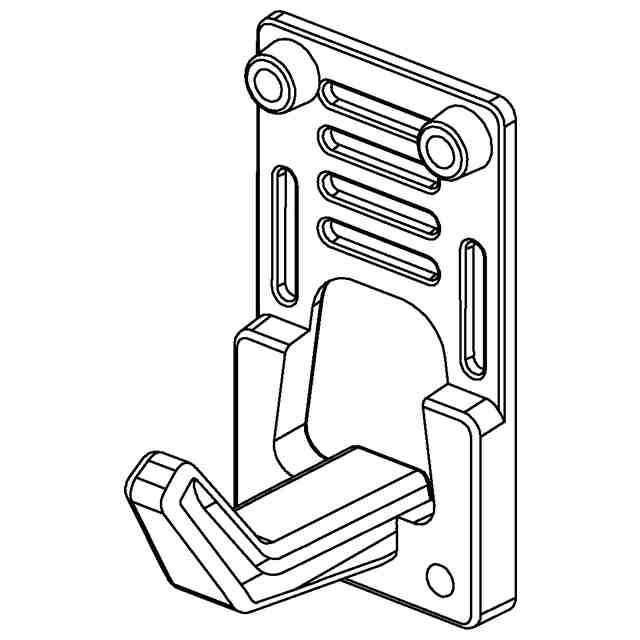

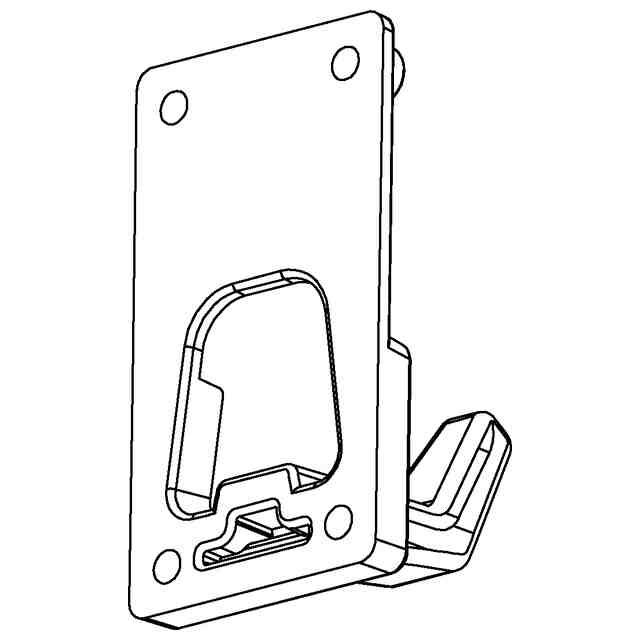

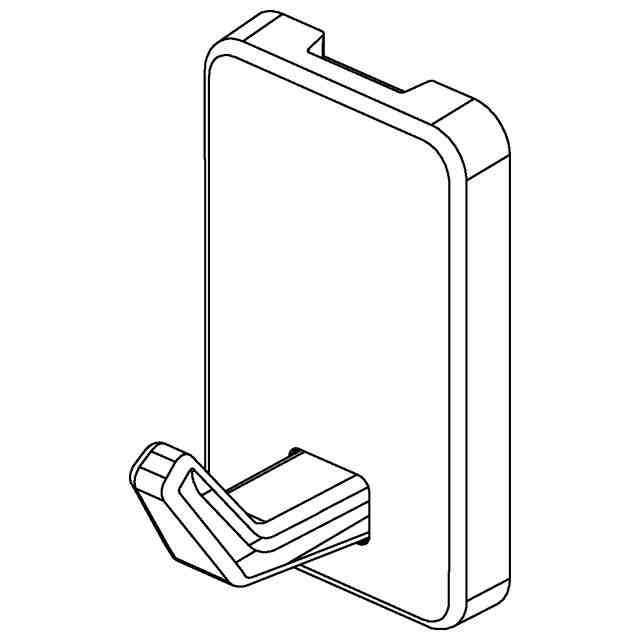

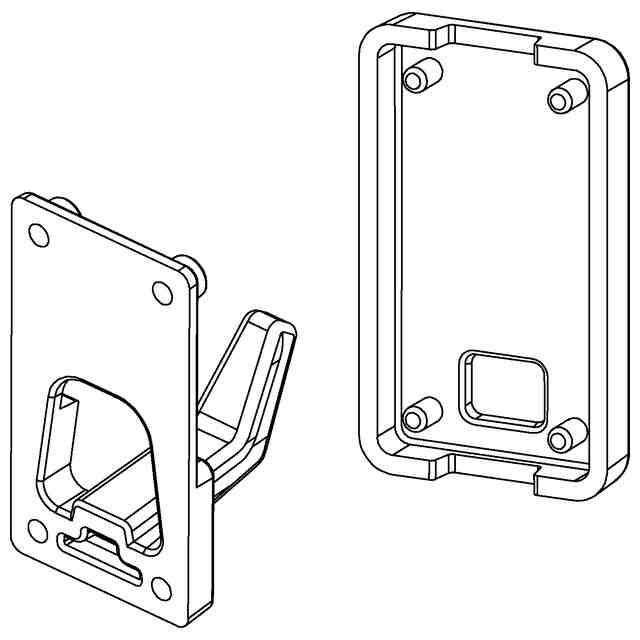

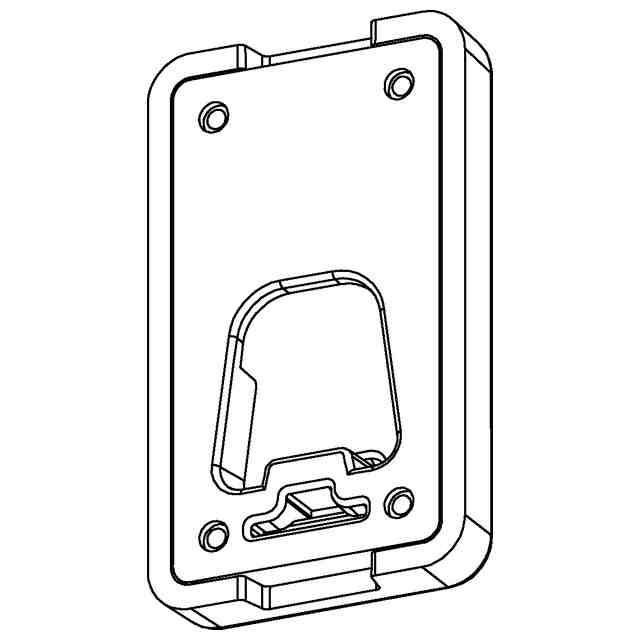

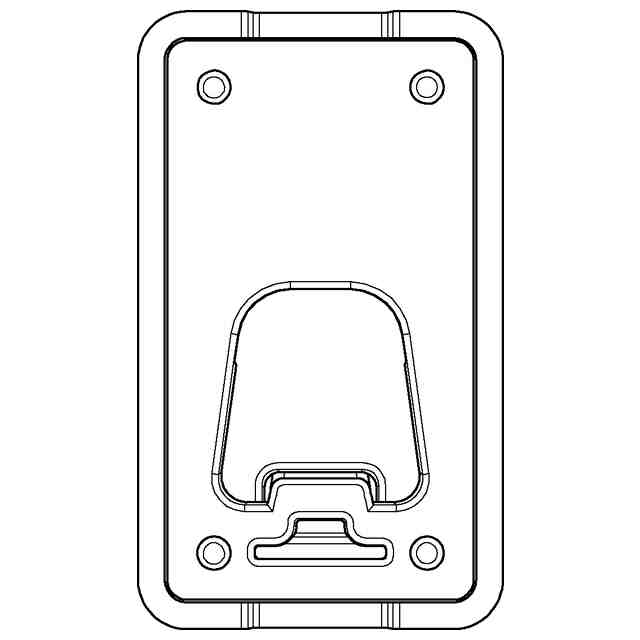

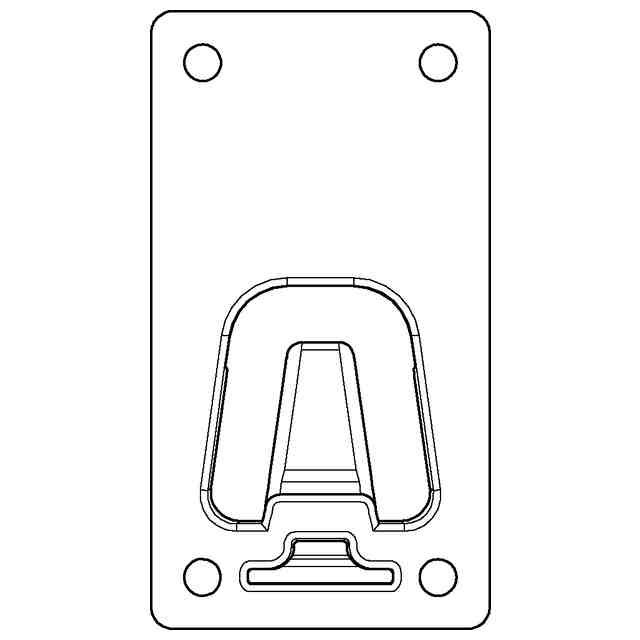

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。参考斜視図1は、正面側を斜め上方から視ている。参考斜視図2は、正面側を斜め下方から視ている。参考斜視図3は、背面側を斜め上方から視ている。参考斜視図4は、背面側を斜め下方から視ている。また、分解した状態の参考斜視図1は、カバー及びベースの正面側を斜め下方から視ている。分解した状態の参考斜視図2は、カバー及びベースの背面側を斜め上方から視ている。更に、ベースの参考斜視図1は、正面側を斜め上方から見ている。ベースの参考斜視図2は、背面側を斜め上方から見ている。
