発行日
2024-11-18
公報種別
意匠公報(S)
登録番号
1784772
登録日
2024-11-08
意匠に係る物品
タンブラー
意匠分類
C5
-230(飲食用容器又は調理用容器)
出願番号
2023021283
出願日
2023-10-16
意匠権者
株式会社小久保工業所
代理人
個人
,
個人
意匠に係る物品の説明

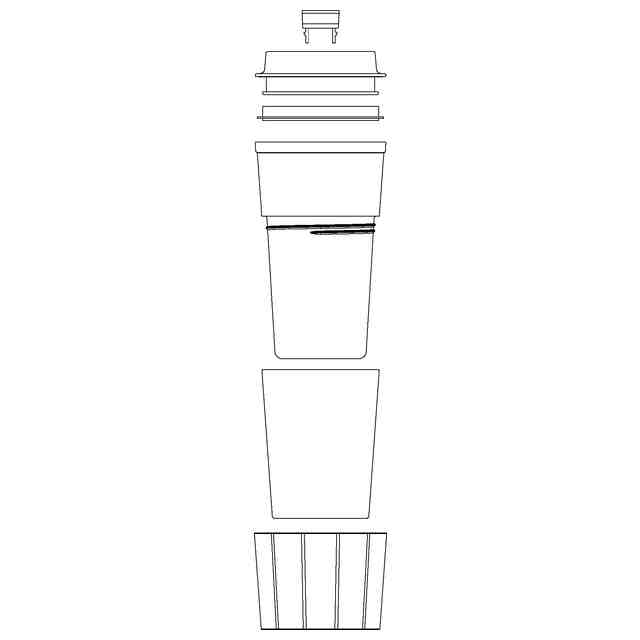

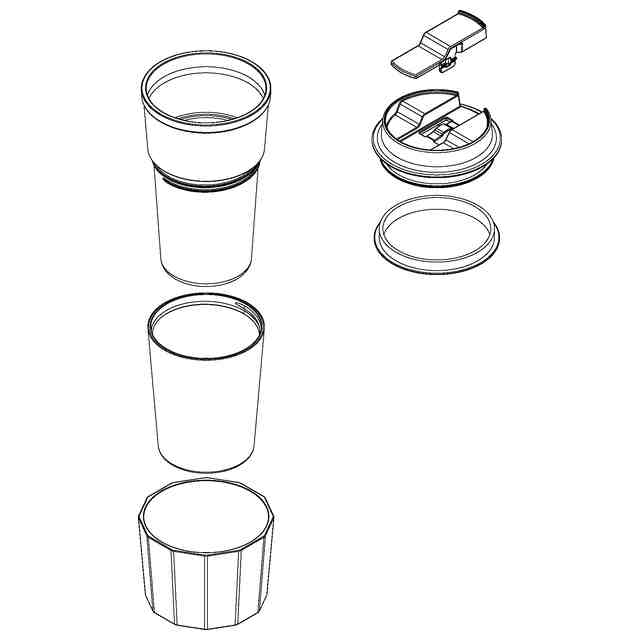

本願意匠に係る物品(以下「本物品」という。)は、カップの内部に収容した飲料のこぼれを防止する蓋を備えたタンブラーである。本物品のカップは、段差部を挟んで上下に位置する上側カップ部及び下側カップ部と、下側カップ部の外側において上端が段差部に当接するまで螺着される外側カップ部とを備え、下側カップ部に残る飲料を外側カップ部との2重構造で保温するようにしている。本物品の蓋は、円環状のパッキンを介して上側カップ部の内側に装着されている。また、本物品の蓋の上面には、飲み口を開閉するスライダーがスライド移動に設けられ、飲み口の開放時に飲料を小出しできるようにしている一方、閉塞時に飲み口からの洩れを遮断できるようにしている。本物品のカップの外面には、段差部を挟んで上側カップ部及び外側カップ部に跨るように装着される略円筒状のスリーブが取り付けられていて、熱い飲料を収容した際に手に伝わる熱の伝達を抑えつつ持ち易くしている。
意匠の説明
各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。本物品の上側カップ部及び下側カップ部は、透明材質である。
この意匠をJ-PlatPatで参照する
