発行日2025-05-23
公報種別意匠公報(S)
登録番号1799364
登録日2025-05-15
意匠に係る物品鍋
意匠分類C5-41100(飲食用容器又は調理用容器)
出願番号2024023648
出願日2024-11-15
意匠権者山梨県
代理人個人

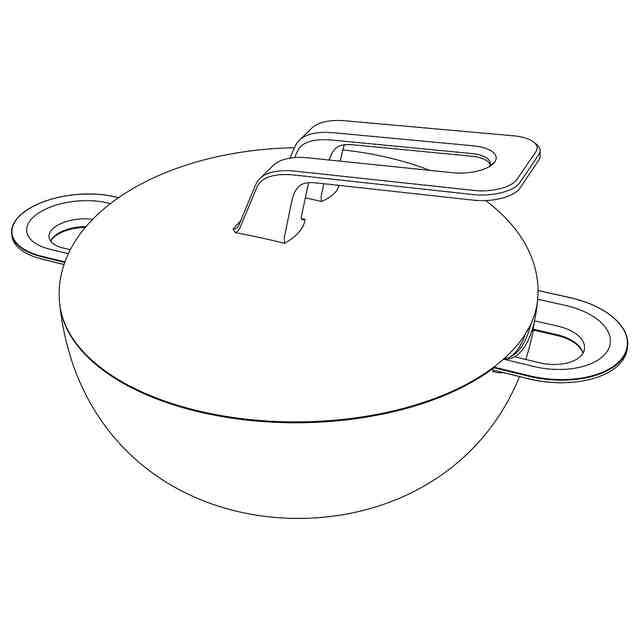

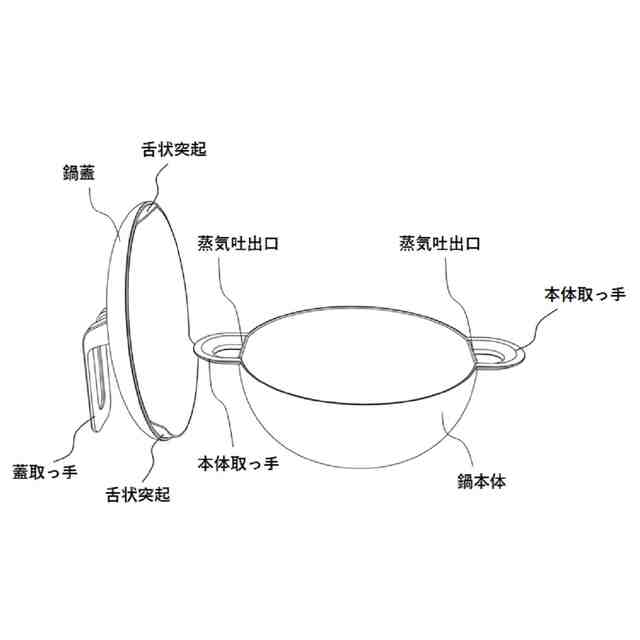

意匠に係る物品の説明本物品は、鍋本体とこの鍋本体の上に配置される鍋蓋とからなる鍋である。鍋本体と鍋蓋は薄肉鋳造でつくられ、シャープかつ軽やかな印象を醸し出している。また、このことは、鍋蓋と鍋本体との印籠構造を実現しており、外からみた接合面には隙間がなく、ぴったりと嵌合していることから、製品全体としての一体感を醸し出しているとともに、気密性を確保している。「各部の名称を示す参考図」に見られるように、鍋本体には本体取っ手の部分に蒸気吐出口(切欠き部)が2か所、それぞれ対称に設けられている。鍋蓋には蒸気吐出口(切欠き部)から蒸気の吐出を防ぐ舌状突起が2か所、それぞれ対称の位置に設けられている。舌状突起により蒸気吐出口(切欠き部)が完全に塞がれている状態から、鍋蓋を回すことで徐々にその開口が広がり、蒸気の吐出量が調整される。鍋蓋には成人が握りやすく、置いたときに自立するように取っ手が形成されている。

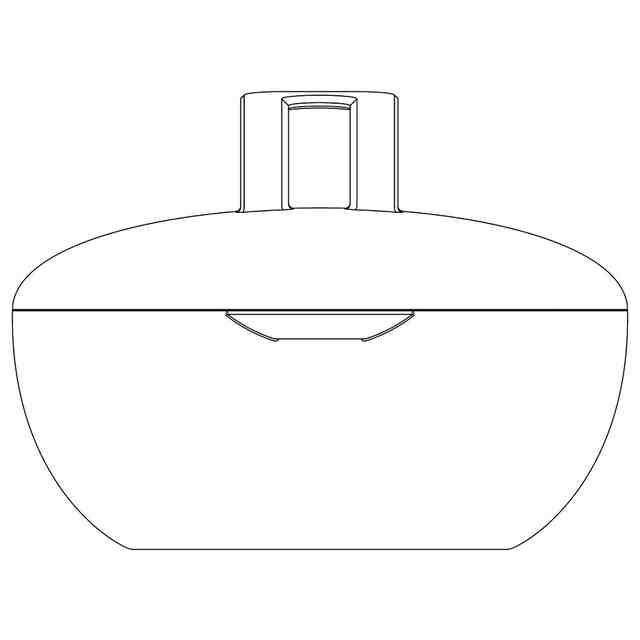

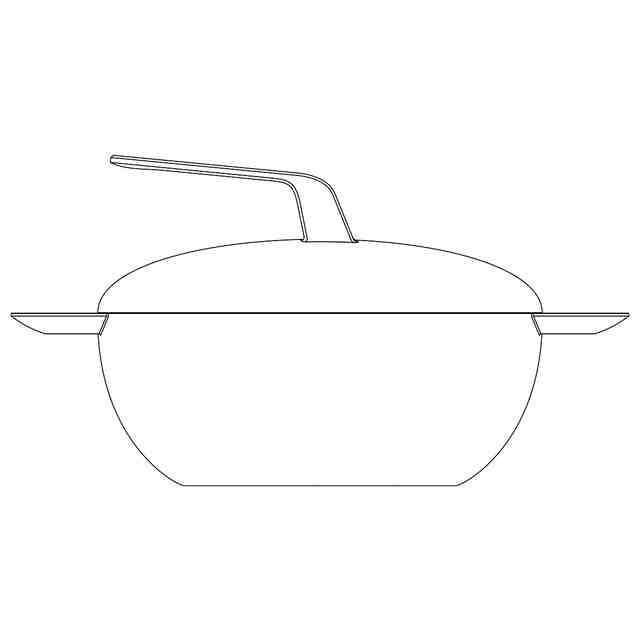

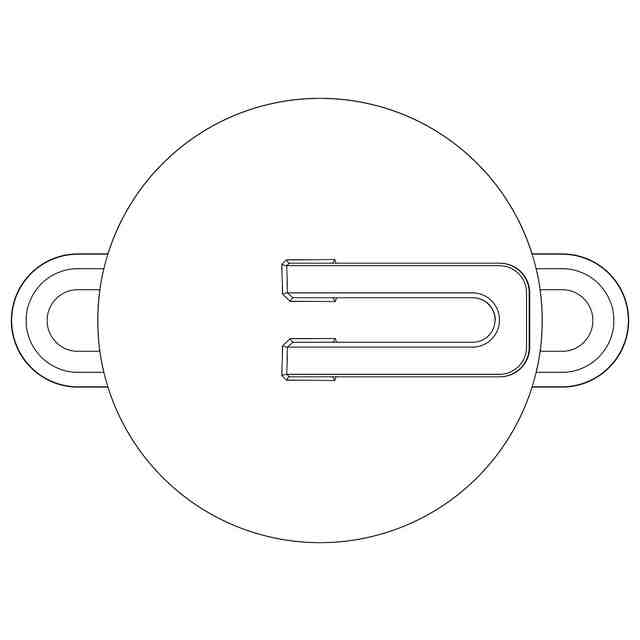

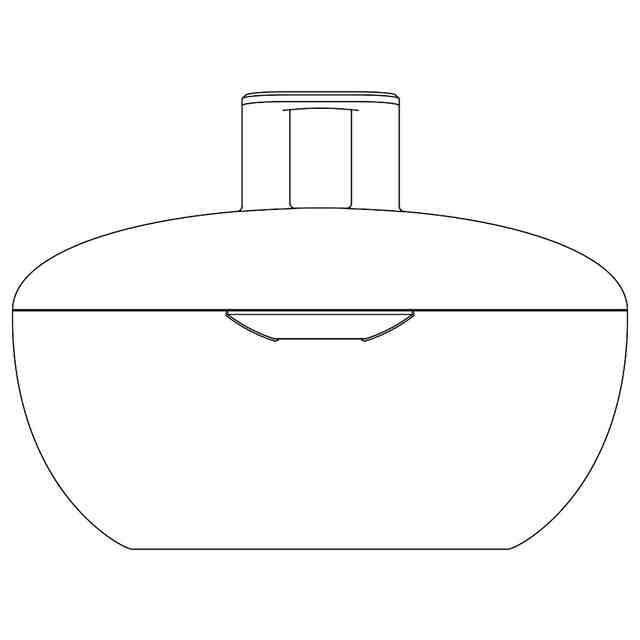

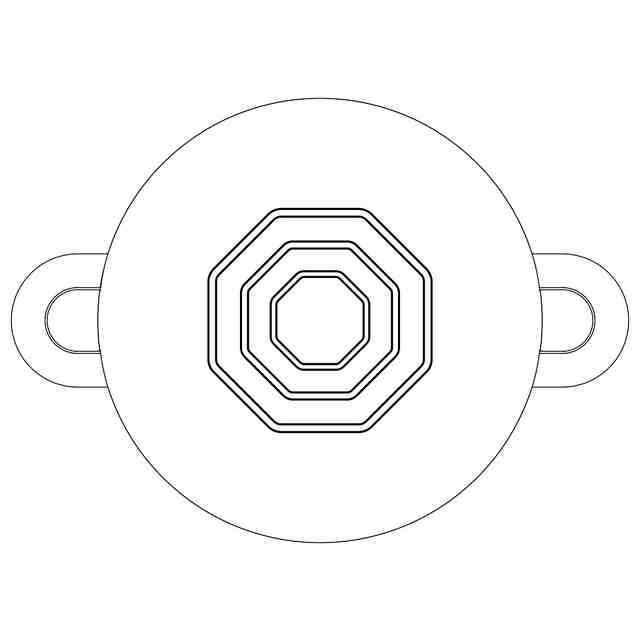

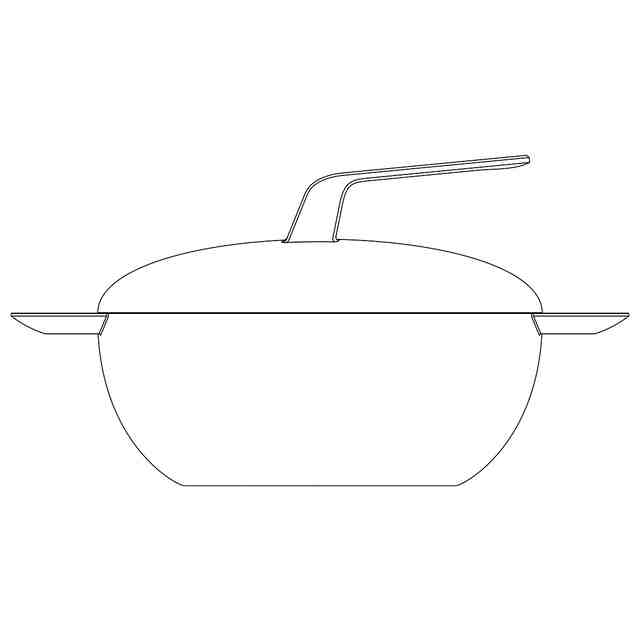

意匠の説明各図において物品の表面に表された細線は、いずれも立体表面の形状を特定するためのものである。

関連意匠
