意匠ウォッチ

発行日2025-01-14
公報種別意匠公報(S)
登録番号1788827
登録日2024-12-27
意匠に係る物品壁用フック
意匠分類D6-20(室内整理用家具・用具)
出願番号2024014145
出願日2024-07-10
意匠権者株式会社小久保工業所
代理人個人,個人

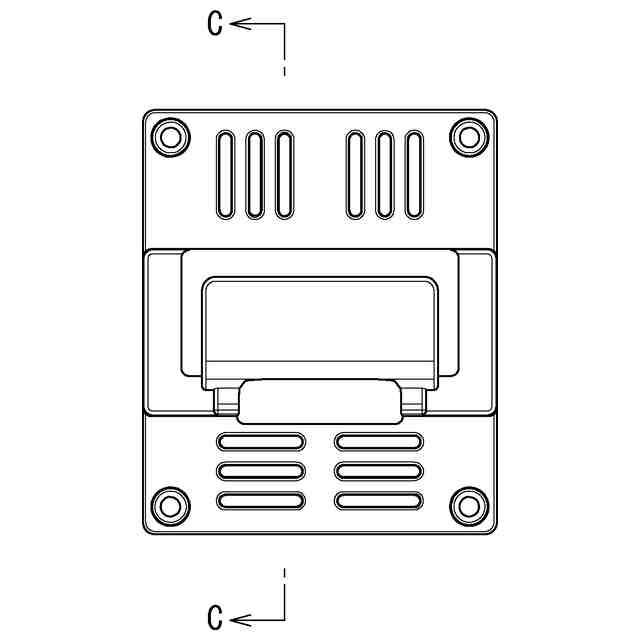

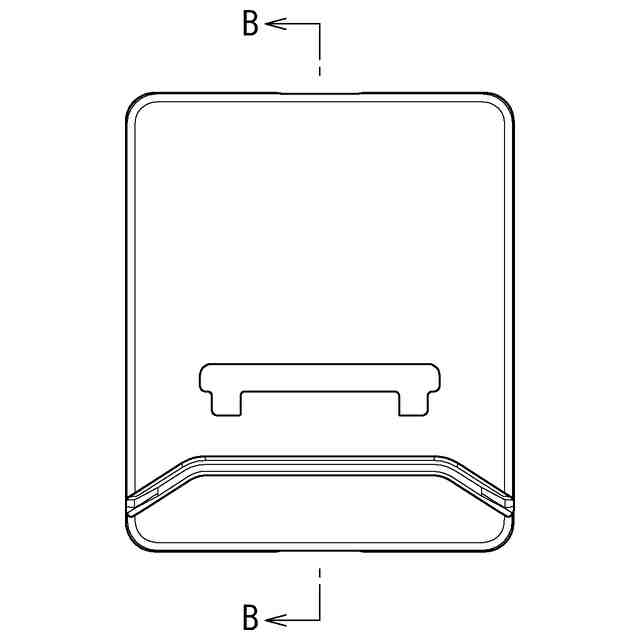

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、帽子やマフラーの他か、アクセサリー類などの壁掛け対象物を壁掛けするために壁面に固定される壁用フックである。本物品は、壁面に直に固定される略矩形状のベースと、ベースに対し脱着自在に嵌合され、当該ベースを反壁面側から覆う略矩形状のカバーとを備えている。本物品のベースには、ほぼ中央より反壁面側へ突出したのち上方へ屈曲する幅広な略L字状のベース側フックが設けられている。また、本物品のベースには、上部の左右両位置においてステープルを差し込む縦長の細長い凹部が3つずつ左右に並べて凹設されているとともに、下部の左右両位置においてステープルを差し込む横長の細長い凹部が3つずつ上下に並べて凹設され、各凹部の底をそれぞれ貫通して壁面に差し込まれる複数のステープルによってベースが壁面に固定されるようになっている。一方、本物品のカバーには、ベースのベース側フックを挿通する挿通孔よりも下方に位置する下端位置より左右全域に亘って反壁面側へベース側フックよりも突出する幅広なカバー側フックが設けられている。また、本物品のカバーには、四隅より壁面側に向かってそれぞれ突出する突ピンが突設され、ベースに対しその四隅に設けられたボス孔にそれぞれ突ピンを嵌入させることでカバーが保持される。本物品のカバーのカバー側フックは、挿通孔に挿通されたベース側フックに対し左右方向に亘って上下に対峙するように配置され、左右両側がそれぞれ端に行くに従い下方に位置するように傾斜しているために帽子の縁の無い部分であればベース側フックとの間に挟むように掛けることで当該帽子のデザインをきれいに見せてコレクション収納が可能となる一方、その他の壁掛け対象物であればベース側フック及びカバー側フックに対し自在に壁掛け可能である。

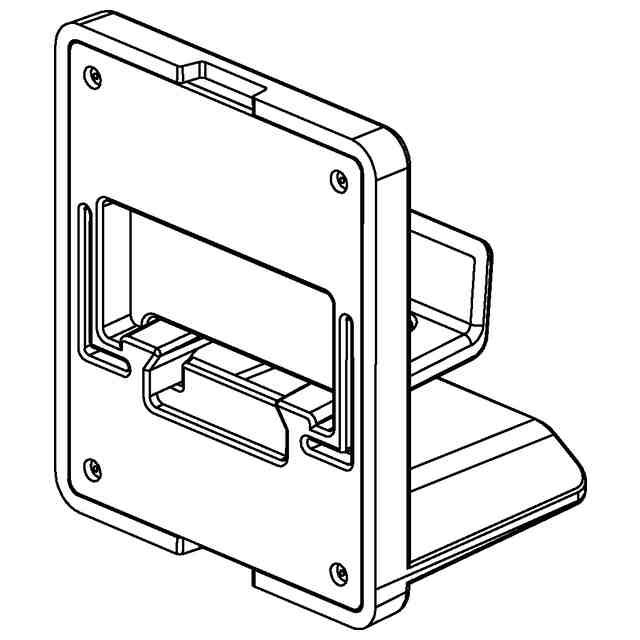

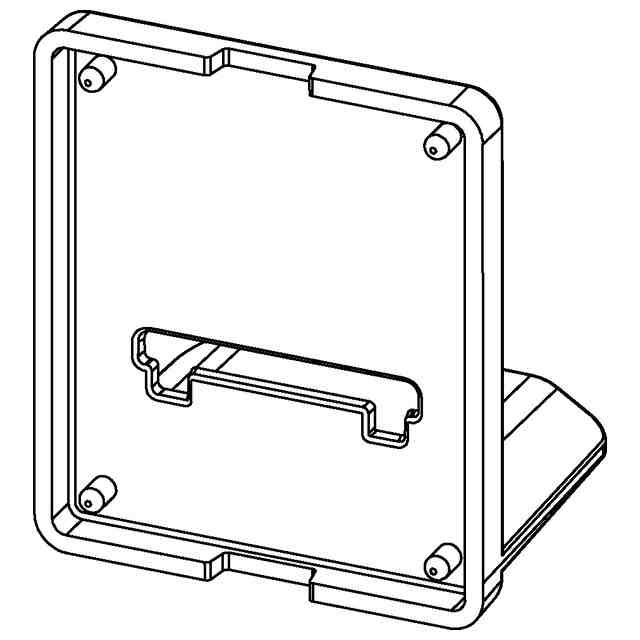

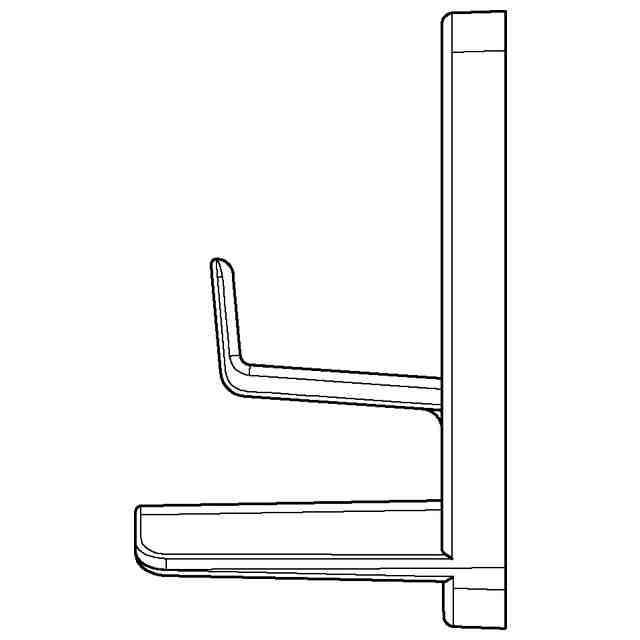

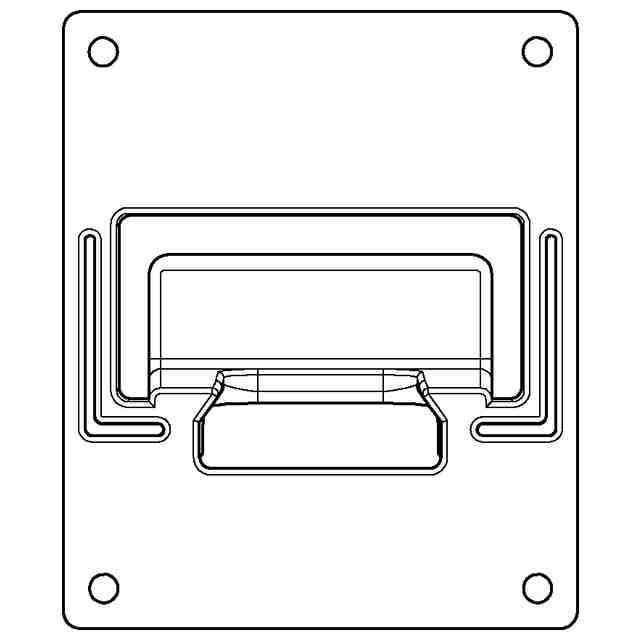

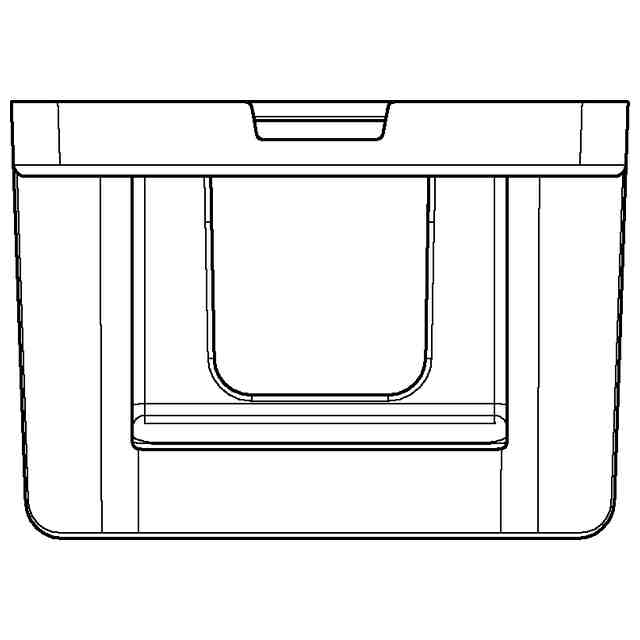

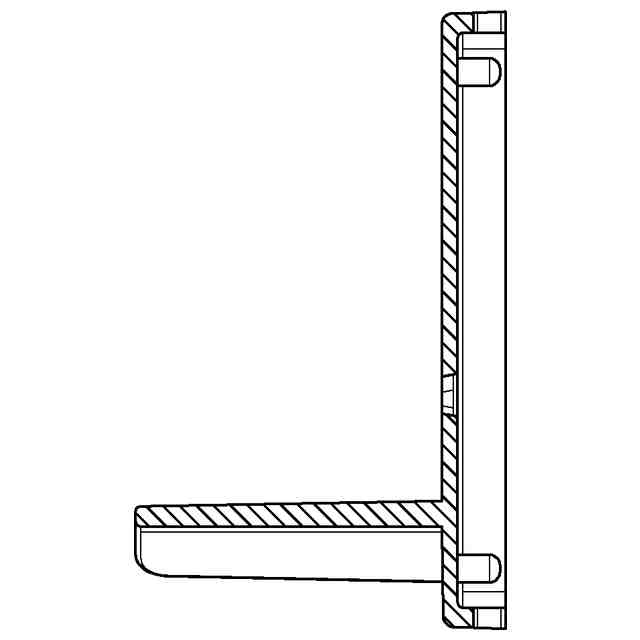

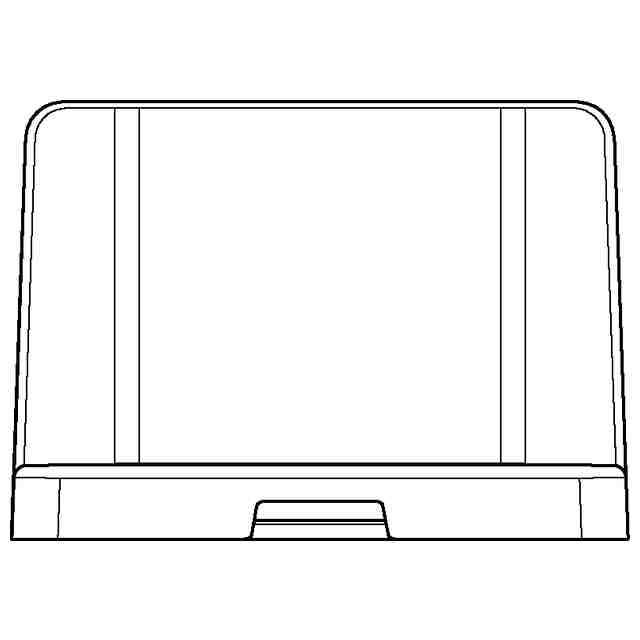

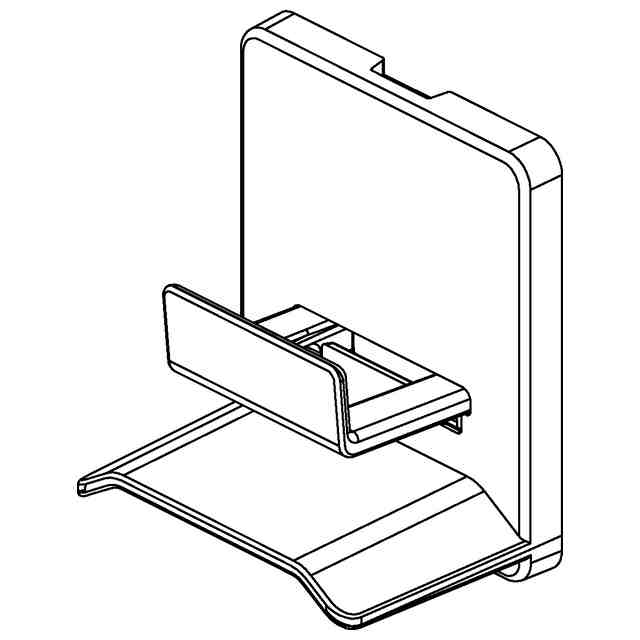

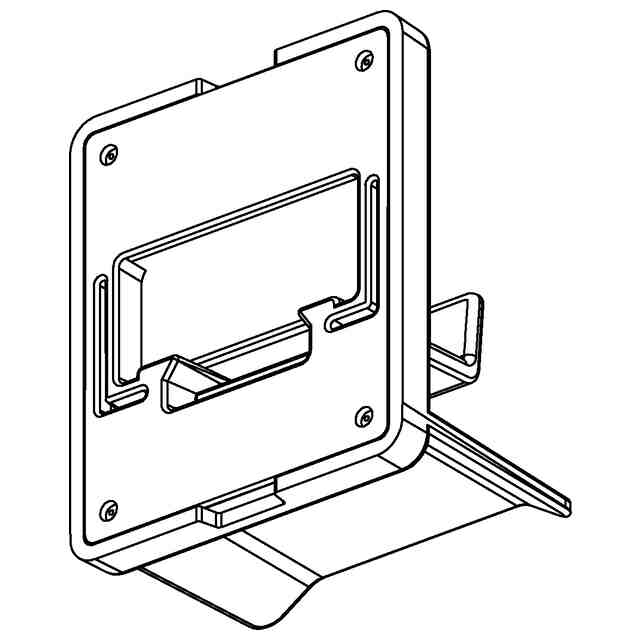

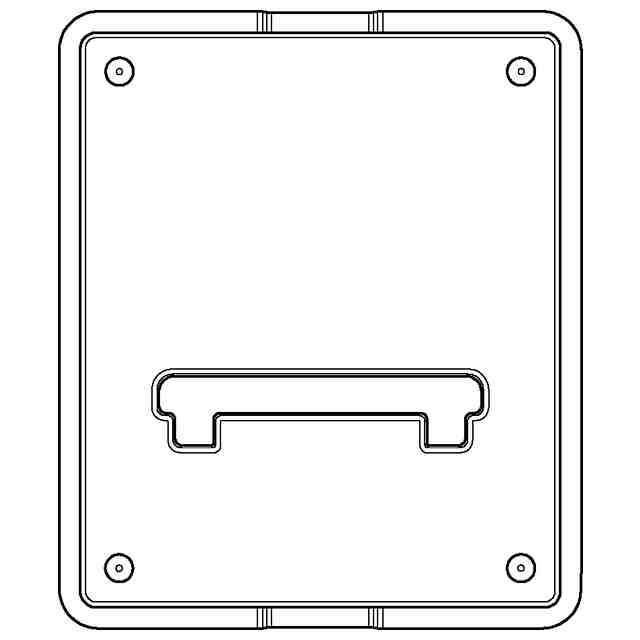

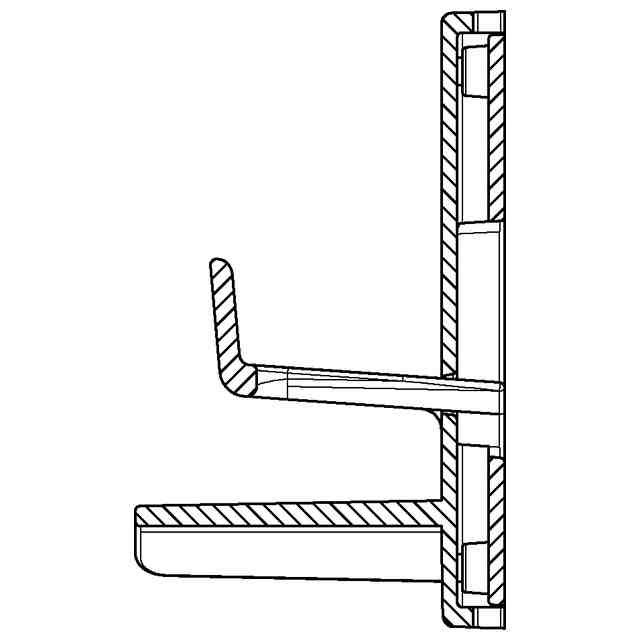

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。参考斜視図1は、正面側を斜め上方から視ている。参考斜視図2は、正面側を斜め下方から視ている。参考斜視図3は、背面側を斜め上方から視ている。参考斜視図4は、背面側を斜め下方から視ている。また、分解した状態の参考斜視図1は、カバー及びベースの正面側を斜め上方から視ている。分解した状態の参考斜視図2は、カバー及びベースの正面側を斜め下方から視ている。更に、カバーの参考斜視図は、背面側を斜め上方から見ている。ベースの参考斜視図は、背面側を斜め上方から見ている。
