発行日2025-01-06
公報種別意匠公報(S)
登録番号1788180
登録日2024-12-20
意匠に係る物品冷蔵庫用収納ケース
意匠分類C6-590(飲食用具及び調理用器具)
出願番号2024008661
出願日2024-04-26
意匠権者株式会社小久保工業所
代理人個人,個人

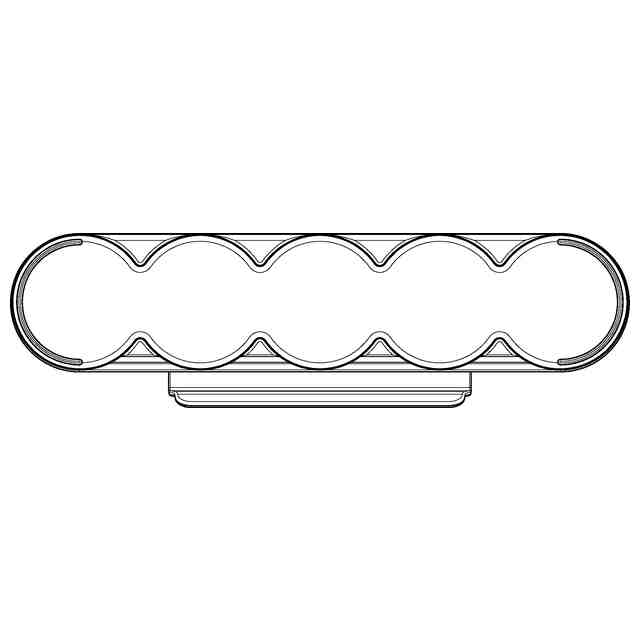

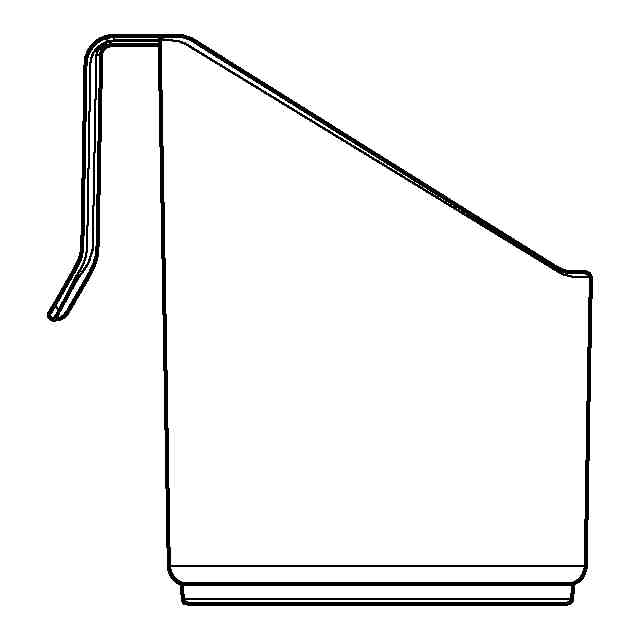

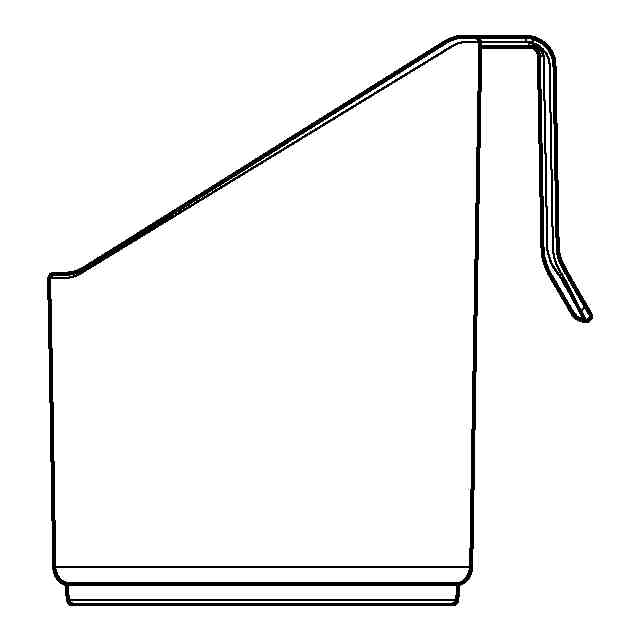

意匠に係る物品の説明本物品は、冷蔵庫の庫内で使用する冷蔵庫用収納ケースであって、小型の乳酸菌飲料容器、健康飲料容器及び栄養ドリンク容器などの各種飲料容器を立てた状態で1列に5個並べて収納することが可能である。本物品は、互いに向き合う正面側及び背面側の内面においてそれぞれ突出し、かつ並べて収納した各種飲料容器をそれぞれ個別に区画するように平面視で略波形状の仕切りを備え、各種飲料容器をどの位置から取り出しても残る位置での各種飲料容器の保持が行えるようにしている。本物品は、庫内の棚の隅などの空きスペースに収容できるのはもちろんのこと、背面側の外側に設けられたクリップ片によって、扉内側ポケットの内側または外側に取り付けることが可能である。また、本物品は、正面側の高さが背面側の高さよりも低く設定され、クリップ片によって扉内側ポケットの外側に取り付けた際に各種飲料容器の正面側からの補充や取り出しが円滑に行えるようにしている。

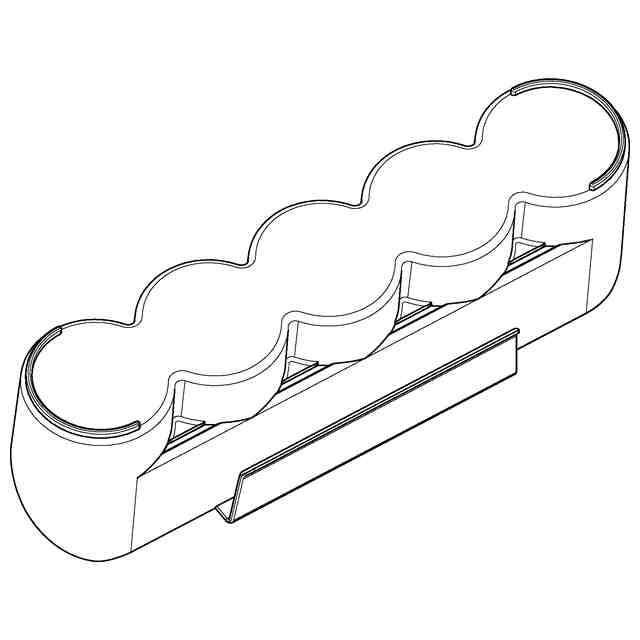

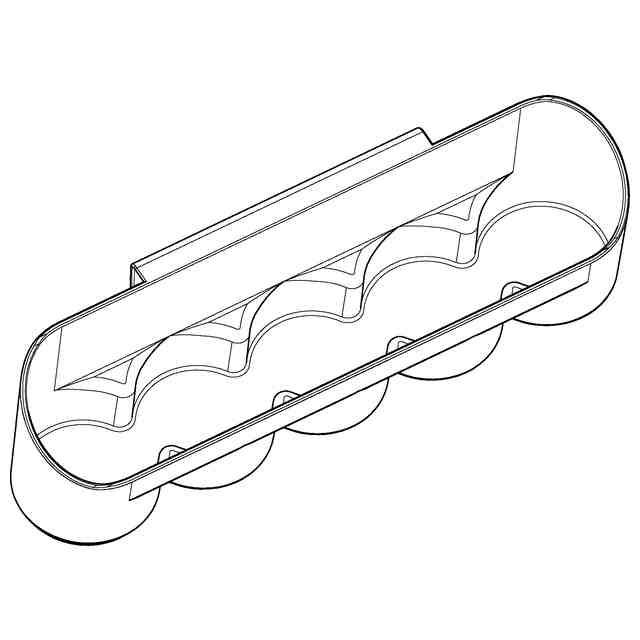

意匠の説明参考斜視図1は、斜め上方から視ている。参考斜視図2は、斜め下方から視ている。各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。

関連意匠
