公開番号2025172108
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025144403,2022012837
出願日2025-09-01,2022-01-31
発明の名称ゴルフクラブヘッド
出願人株式会社プロギア
代理人個人
主分類A63B 53/06 20150101AFI20251113BHJP(スポーツ;ゲーム;娯楽)
要約【課題】ウエイトの位置を移動させて弾道調整を行なうことができると共に、コストの低減を図りつつ耐久性の向上を図る有利なゴルフクラブヘッドを提供する。
【解決手段】ソール面18Aに形成した案内溝32を、第1凹部38と第2凹部40と連通溝42とで構成し、ウエイト36を第1凹部38の延在方向に移動可能にかつ回転不能に設けると共に、ねじ部材34の頭部46を第2凹部40に移動可能にかつ回転可能に設け、ねじ部材34の雄ねじ4802をウエイト36の雌ねじ3606に螺合させることでウエイト36を第1凹部38内に固定するようにした。部品点数がウエイト36とねじ部材34との2点で足りるため、部品コストの低減を図ると共に、部品の間に生じるガタを低減できるため耐久性の向上を図る上で有利となる。
【選択図】図4
特許請求の範囲【請求項１】
内部が中空部であるヘッド本体を有するゴルフクラブヘッドであって、
前記ヘッド本体のソール面に設けられた案内溝と前記案内溝に配置されるねじ部材とウエイトとを備え、
前記案内溝は、前記ソール面に開放状で前記ソール面に沿って延在する第１凹部と、前記第１凹部よりも前記ソール面から離れた箇所に前記第１凹部と切り離されて設けられ前記第１凹部に沿って延在する第２凹部と、前記第１凹部に沿って延在し前記第１凹部と第２凹部とを連通する連通溝とを備え、
前記ねじ部材は、前記第２凹部内で回転可能かつ前記第１凹部側に移動不能で前記第２凹部の延在方向に移動可能に配置された頭部と、前記頭部から突出し前記連通溝を通って前記第２凹部内に位置し前記連通溝の延在方向に移動可能に配置され前記第２凹部内に位置する箇所に雄ねじが形成されると共にその先端部に回転操作用の操作部が形成された軸部とを備え、
前記ウエイトは、前記雄ねじに螺合される雌ねじが貫通形成され前記第１凹部内に回転不能で前記第１凹部の延在方向に移動可能に設けられている、
ことを特徴とするゴルフクラブヘッド。
続きを表示（約 1,400 文字）【請求項２】
前記第１凹部は、前記ソール面から最も離れた底部を有し、
前記第２凹部は、前記第１凹部に最も近づいた頂部を有し、
前記連通溝は、前記第１凹部の底部と前記第２凹部の頂部とにわたって設けられている、
ことを特徴とする請求項１記載のゴルフクラブヘッド。
【請求項３】
前記第１凹部と前記第２凹部は、それらの延在方向と直交する方向の幅をそれぞれ有し、
前記第１凹部は、前記第１凹部の幅方向の両側から前記連通溝に近づくにつれて前記ソール面から次第に離れる一対の上傾斜面で形成され、
前記第１凹部に近づいた前記第２凹部の箇所は、前記第２凹部の幅方向の両側から前記連通溝に近づくにつれて前記ソール面に次第に近づく一対の下傾斜面で形成されている、
ことを特徴とする請求項２記載のゴルフクラブヘッド。
【請求項４】
前記ウエイトは、前記ねじ部材により前記第１凹部に取り付けられた状態で、前記ヘッド本体の外側を向き前記第１凹部の幅方向において互いに対向する一対の一辺を有し前記雌ねじが開口する外面と、前記各一辺から離れるにつれて前記雌ねじに次第に近づき前記上傾斜面に当接可能な傾斜面からなる一対のウエイト側当接面とを備えている、
ことを特徴とする請求項３記載のゴルフクラブヘッド。
【請求項５】
前記一対のウエイト側当接面に第１係合部が設けられ、
前記一対の上傾斜面に前記第１係合部と係脱可能に係合する第２係合部が前記第１凹部の延在方向に等間隔をおいて複数個設けられている、
ことを特徴とする請求項４記載のゴルフクラブヘッド。
【請求項６】
前記ウエイトは、前記ねじ部材により前記第１凹部に取り付けられた状態で、前記ヘッド本体の内部に向き前記雌ねじが開口する内面を有し、
前記内面に、前記連通溝の延在方向に移動可能に挿入されウエイトの回転を阻止する挿入壁部が設けられている。
ことを特徴とする請求項４または５記載のゴルフクラブヘッド。
【請求項７】
前記第１凹部の幅は前記第２凹部の幅よりも大きい寸法で形成されている、
ことを特徴とする請求項３から６の何れか１項記載のゴルフクラブヘッド。
【請求項８】
前記連通溝は、前記第１凹部と前記第２凹部の幅方向の中間部に設けられている、
ことを特徴とする請求項３から７の何れか１項記載のゴルフクラブヘッド。
【請求項９】
前記第１凹部の幅方向の中央部と前記第２凹部の幅方向の中央部とはほぼ一致しており、
前記連通溝は、前記第１凹部と前記第２凹部の幅方向の中央部に設けられている、
ことを特徴とする請求項３から８の何れか１項記載のゴルフクラブヘッド。
【請求項１０】
前記第２凹部は前記連通溝に対向する底面を有し、
前記底面は、その幅方向の中央に位置する中央部と、前記中央部の両側に位置する両側部とを備え、
前記中央部は、前記両側部よりも前記ソール面から離間する方向に変位している、
ことを特徴とする請求項３から９の何れか１項記載のゴルフクラブヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はゴルフクラブヘッドに関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
ウエイトを移動可能に設けることでゴルフクラブヘッドの重心点の位置を調整し打球の弾道を調整するゴルフクラブヘッドが提供されている（特許文献１、２参照）。
すなわち、特許文献１には、ソール部にトウヒール方向に延在する溝部（レール）を設けるとともに、溝部に沿ってウエイトを移動可能に設け、ナットと締結用ボルトとによってウエイトを溝部の任意の箇所に固定することが開示されている。
また、特許文献２には、ソール部にフェース面とフェースバックとを結ぶ前後方向に延在する溝部（レール）を設け、溝部に沿ってウエイトを移動可能に設け、ナットと締結用ボルトとによってウエイトを溝部の任意の箇所に固定することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６７１０５０３号
特許第６６０５６６８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来技術では、ウエイトとナットと締結用ボルトといった３点の部品を設けることからコストの低減を図る上で不利があり、また、３点の部品の間にガタが生じやすく耐久性の向上を図る上で不利がある。
本発明は、このような事情に鑑みてなされたものであり、その目的は、ウエイトの位置を移動させて弾道調整を行なうことができると共に、コストの低減を図りつつ耐久性の向上を図る有利なゴルフクラブヘッドを提供することにある。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本発明の一実施の形態は、内部が中空部であるヘッド本体を有するゴルフクラブヘッドであって、前記ヘッド本体のソール面に設けられた案内溝と前記案内溝に配置されるねじ部材とウエイトとを備え、前記案内溝は、前記ソール面に開放状で前記ソール面に沿って延在する第１凹部と、前記第１凹部よりも前記ソール面から離れた箇所に前記第１凹部と切り離されて設けられ前記第１凹部に沿って延在する第２凹部と、前記第１凹部に沿って延在し前記第１凹部と第２凹部とを連通する連通溝とを備え、前記ねじ部材は、前記第２凹部内で回転可能かつ前記第１凹部側に移動不能で前記第２凹部の延在方向に移動可能に配置された頭部と、前記頭部から突出し前記連通溝を通って前記第２凹部内に位置し前記連通溝の延在方向に移動可能に配置され前記第２凹部内に位置する箇所に雄ねじが形成されると共にその先端部に回転操作用の操作部が形成された軸部とを備え、前記ウエイトは、前記雄ねじに螺合される雌ねじが貫通形成され前記第１凹部内に回転不能で前記第１凹部の延在方向に移動可能に設けられていることを特徴とする。
【発明の効果】
【０００６】
本発明の一実施の形態によれば、ソール面に形成した案内溝を、第１凹部と第２凹部と連通溝とで構成し、ウエイトを第１凹部の延在方向に移動可能にかつ回転不能に設けると共に、ねじ部材の頭部を第２凹部に移動可能にかつ回転可能に設け、ねじ部材の雄ねじをウエイトの雌ねじに螺合させることでウエイトを第１凹部内に固定するようにした。
したがって、ナットと締結用ボルトとウエイトとの３つの部材を用いる従来構造に比較して、部品点数がウエイトとねじ部材との２点で足りるため、部品コストの低減を図ると共に、部品の間に生じるガタを低減できるため耐久性の向上を図る上で有利となる。
【図面の簡単な説明】
【０００７】

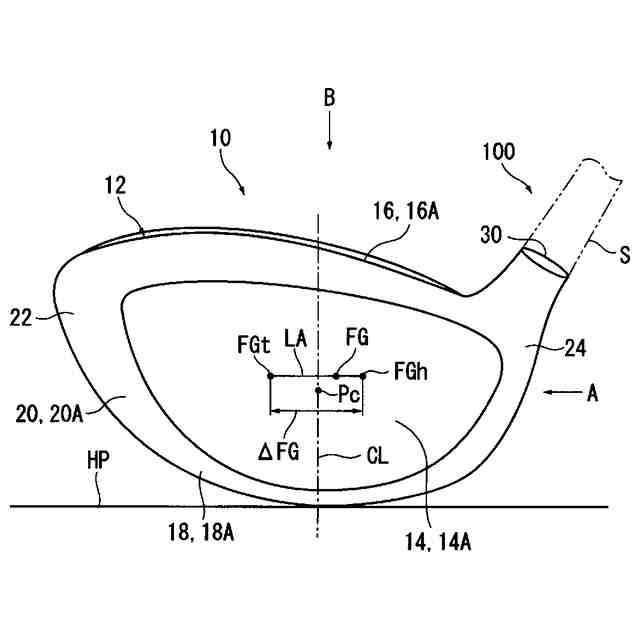

第１の実施の形態に係るゴルフクラブヘッドをフェース面の前方から見た正面図である。

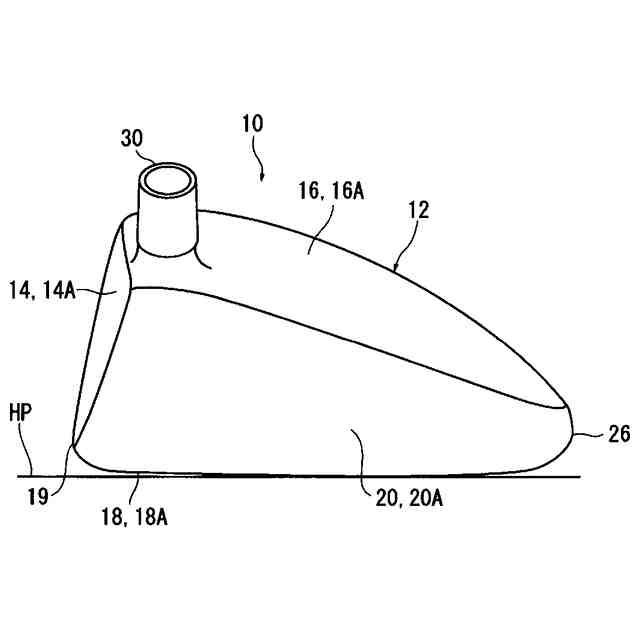

図１のＡ矢視図である。

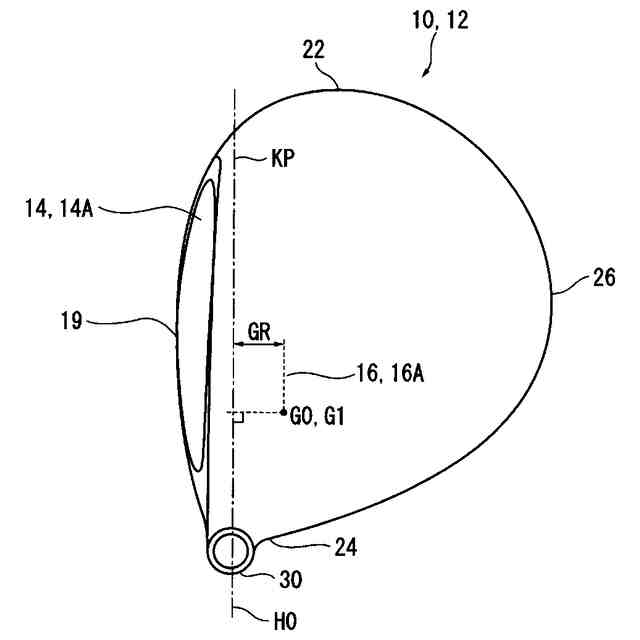

図１のＢ矢視図である。
第１の実施の形態に係るゴルフクラブヘッドをソール面の斜め下方から見上げた斜視図である。
図４のＡ－Ａ線断面図であり、（Ａ）はウエイトが案内溝に沿って移動可能な状態を示し、（Ｂ）はねじ部材が締結されウエイトが案内溝に固定された状態を示す。

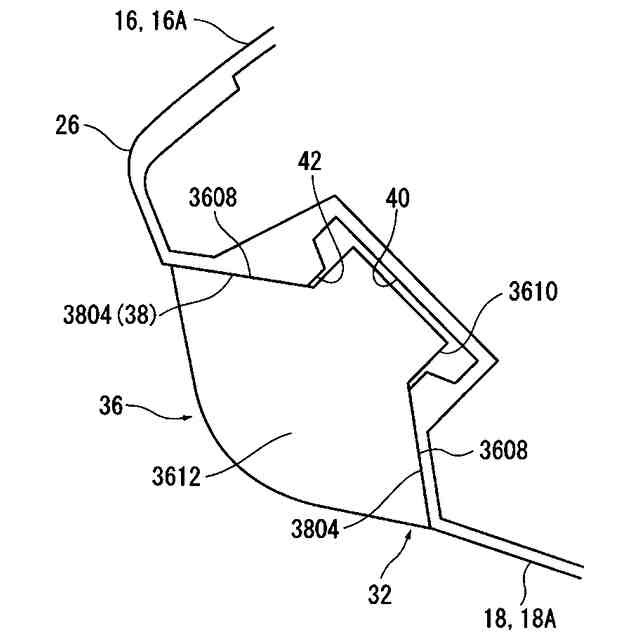

ウエイトが第１凹部に配置されウエイトの一対の挿入壁部が連通溝に挿入された状態を示す断面図であり、ねじ部材の図示を省略している。

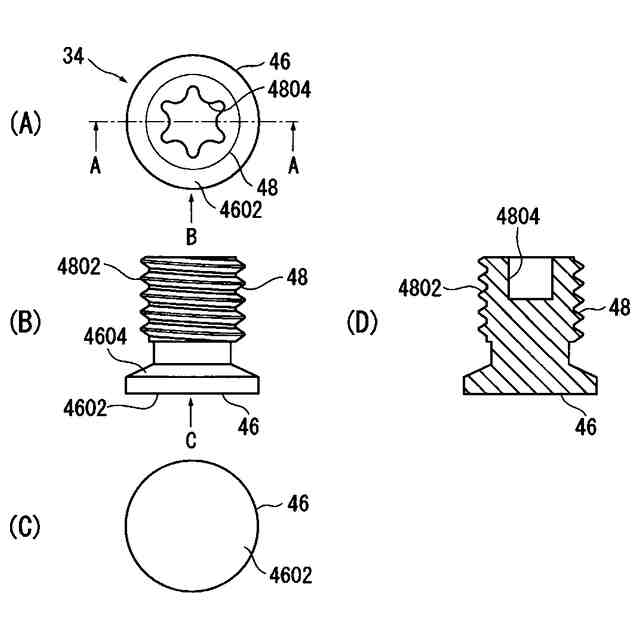

（Ａ）はねじ部材の平面図、（Ｂ）は（Ａ）のＢ矢視図、（Ｃ）は（Ｂ）のＣ矢視図、（Ｄ）は（Ａ）のＡ－Ａ線断面図である。
（Ａ）はウエイトの平面図、（Ｂ）は（Ａ）のＢ矢視図、（Ｃ）は（Ａ）のＣ矢視図、（Ｄ）は（Ａ）のＤ矢視図、（Ｅ）は（Ａ）のＥ矢視図、（Ｆ）は（Ｄ）のＦ矢視図である。
（Ａ）は図８のＡ－Ａ線断面図、（Ｂ）は図８のＢ－Ｂ線断面図である。
ウエイトの斜視図である。
第２の実施の形態に係るゴルフクラブヘッドの断面図であり、図５（Ａ）に相当している。
第３の実施の形態に係るゴルフクラブヘッドの断面図であり、図５（Ａ）に相当している。
（Ａ）は緩衝部材の平面図、（Ｂ）は（Ａ）のＢ矢視図、（Ｃ）は（Ｂ）のＣ矢視図、（Ｄ）は（Ａ）のＡ－Ａ線断面図である。
第４の実施の形態に係るゴルフクラブヘッドの断面図であり、（Ａ）はウエイトが案内溝に沿って移動可能な状態を示し、（Ｂ）はねじ部材が締結されウエイトが案内溝に固定された状態を示す。
フェース面の中心点Ｐｃの規定方法を示す第１の説明図である。
フェース面の中心点Ｐｃの規定方法を示す第２の説明図である。
フェース面の中心点Ｐｃの規定方法を示す第３の説明図である。
フェース面の中心点Ｐｃの規定方法を示す第４の説明図である。
ゴルフクラブヘッドの重心点Ｇ０とフェース面上重心点ＦＧとの関係を示すゴルフクラブヘッドの断面図である。
フェース面の輪郭線Ｉの定義を説明するゴルフクラブヘッドの正面図である。
フェース面の輪郭線Ｉの定義を説明するゴルフクラブヘッドの断面図である。
フェース面の中心点Ｐｃの定義を説明するゴルフクラブヘッドの正面図である。
実験例の評価結果を示す第１の図である。
実験例の評価結果を示す第２の図である。
【発明を実施するための形態】
【０００８】
（第１の実施の形態）
次に本発明の実施の形態について説明する。
図１－図３に示すように、本実施の形態において、ゴルフクラブは、ウッド型のゴルフクラブ（ドライバー）１０であり、中空のヘッド本体１２を含んで構成されている。
なお、本発明は、フェイアウェイウッド、ユーティリティ、中空アイアンなどの内部が中空部であるゴルフクラブヘッドに適用可能である。
ヘッド本体１２は、主に金属材料により構成される。
前記金属材料としては、例えばステンレス鋼、マルエージング鋼、純チタン、チタン合金又はアルミニウム合金等の１種又は２種以上が用いられる。
ヘッド本体１２は、フェース部１４と、クラウン部１６と、ソール部１８と、サイド部２０とを備えている。
図１９に示すように、ヘッド本体１２は、それらフェース部１４とクラウン部１６とソール部１８とサイド部２０とで囲まれた内部が中空部２８とされた中空構造を呈している。
図１－図３に示すように、フェース部１４は、上下の高さを有して左右に延在している。
クラウン部１６は、フェース部１４よりも小さい肉厚でフェース部１４の上部から後方に延在している。
フェース部１４の外側に露出する表面がボールを打撃するフェース面１４Ａである。
クラウン部１６の外側に露出する表面がクラウン面１６Ａである。
図１に示すように、クラウン部１６には、フェース面１４Ａ側でかつヒール２４寄りの位置にシャフトＳに接続するホーゼル３０が設けられ、ホーゼル３０にシャフトＳが接続されることでゴルフクラブ１００が構成される。
ソール部１８は、フェース部１４の下部から後方に延在している。
ソール部１８の外側に露出する表面がソール面１８Ａである。
図４に示すように、ソール面１８Ａには、ねじ部材３４およびウエイト３６が移動可能に配置される案内溝３２が設けられており、案内溝３２、ねじ部材３４、ウエイト３６については後述する。
図１、図２に示すように、サイド部２０は、クラウン部１６とソール部１８の間でフェース部１４のトウ２２側縁とヒール２４側縁との間をフェースバック２６を通って延在している。
図２に示すように、サイド部２０の外側に露出する表面がサイド面２０Ａである。
図中、符号１９はリーディングエッジを示す。
【０００９】
なお、本実施の形態が適用されるドライバーの仕様の一例を示すと以下の通りである。
ヘッド体積：４４０～４６０cc
重心深さＧＲ：２０～３０mm
慣性モーメントＭＩ：４０００～６０００g・cm
2
【００１０】
（フェース面１４Ａの中心点Ｐｃ）
次に、フェース面１４Ａの中心点Ｐｃ、フェース面上重心点ＦＧ、重心深さＧＲの規定方法について説明する。
フェース面１４Ａの中心点Ｐｃは、フェース面１４Ａの幾何学的中心であり、中心点Ｐｃの規定方法としては以下に例示する第１の規定方法、第２の規定方法を含め従来公知のさまざまな方法が採用可能である。
（【００１１】以降は省略されています）
