公開番号2025137517
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025106465,2024035115
出願日2025-06-24,2024-03-07
発明の名称ゴルフ練習支援具、ゴルフ練習支援具セット、及びゴルフ練習支援方法
出願人株式会社3Dサイエンスゴルフ
代理人弁理士法人一色国際特許事務所
主分類A63B 69/36 20060101AFI20250911BHJP(スポーツ;ゲーム;娯楽)
要約【課題】ゴルフクラブの重心を意識したスイングがなされているかを確認させることが可能なゴルフ練習支援具、ゴルフ練習支援具セット、及びゴルフ練習支援方法を提供する。

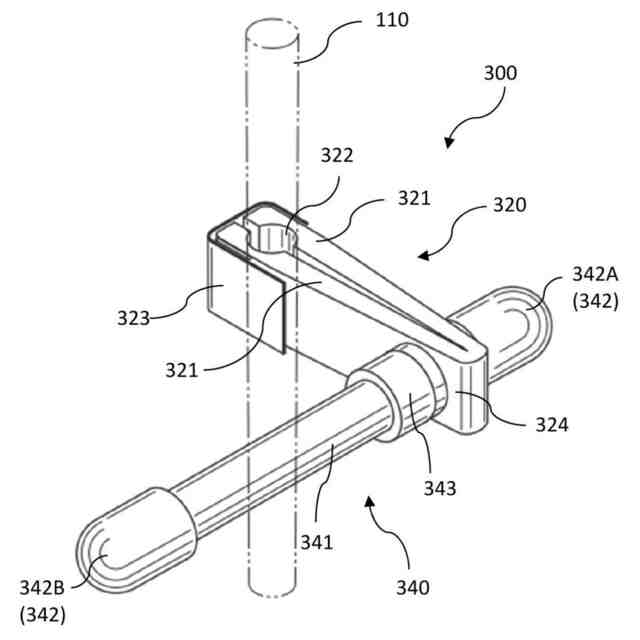

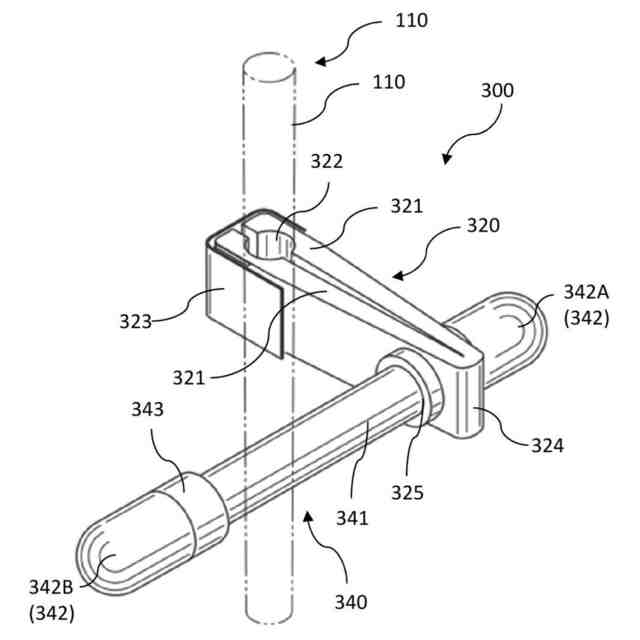

【解決手段】ゴルフクラブ100の重心位置又はその近傍に位置するように設けられる所定の運動方向報知構造340を備え、運動方向報知構造340は、ゴルフクラブ100の重心位置とゴルフクラブ100のシャフト110とがなす面と略垂直の方向へのゴルフクラブ100の運動がなされたことを報知する、ゴルフ練習支援具300。
【選択図】図6
特許請求の範囲【請求項１】
ゴルフクラブの重心位置又はその近傍に位置するように設けられる所定の運動方向報知構造を備え、前記運動方向報知構造は、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向への前記ゴルフクラブの運動がなされたことを報知する、ゴルフ練習支援具。
続きを表示（約 1,600 文字）【請求項２】
前記運動方向報知構造は、
前記ゴルフクラブの重心位置又はその近傍の部分から、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向に延伸する棒状部材と、
前記棒状部材に設けられた、前記棒状部材の軸方向の移動が可能な移動部材と、
前記移動部材の移動を制限する、前記棒状部材に所定距離離間して設けられた複数の移動制止部と
を備える、請求項１に記載のゴルフ練習支援具。
【請求項３】
前記運動方向報知構造は、
前記棒状部材に挿通され軸方向の移動が可能なリング部材と、前記リング部材の移動を制限する、互いに所定距離離間して設けられた複数の移動制止部を備える、
請求項２に記載のゴルフ練習支援具。
【請求項４】

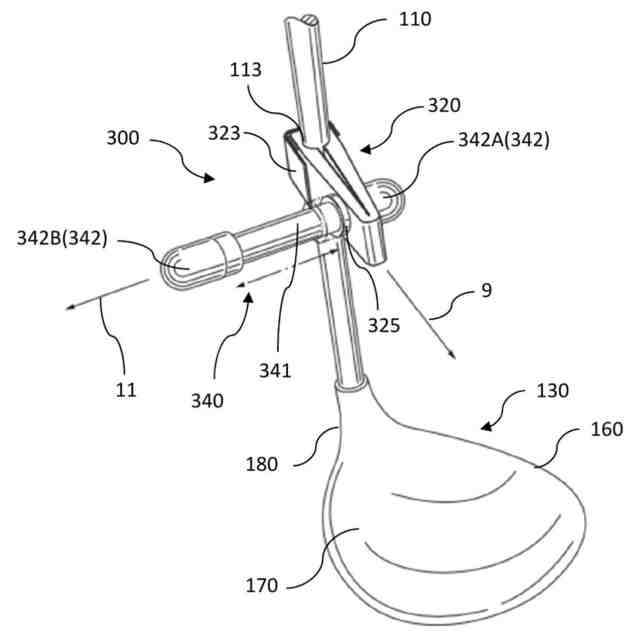

前記ゴルフクラブのシャフトの所定位置に装着され、当該所定位置から略垂直の方向に、前記ゴルフクラブの重心位置又はその近傍まで延伸して前記運動方向報知構造と接続される支持部材をさらに備え、
前記運動方向報知構造の棒状部材は、前記支持部材との接続部から、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向に延伸する、
請求項２に記載のゴルフ練習支援具。
【請求項５】
請求項１に記載のゴルフ練習支援具と、
前記ゴルフクラブのグリップの先端部に設けられ、前記グリップをさらに延長する方向に延伸する棒状部材を備えるゴルフ練習補助支援具とを有する、
ゴルフ練習支援具セット。
【請求項６】
前記ゴルフ練習補助支援具の前記棒状部材は、その長軸方向の長さを調節可能な調節機構を備える、
請求項５に記載のゴルフ練習支援具セット。
【請求項７】
ゴルフクラブの重心位置を推定する重心位置推定ステップと、
前記ゴルフクラブの重心位置又はその近傍に位置するように設けられる所定の運動方向報知構造を備え、前記運動方向報知構造は、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向への前記ゴルフクラブの運動がなされたことを報知する、ゴルフ練習支援具を、前記運動方向報知構造が前記ゴルフクラブの重心位置又はその近傍に位置するように設ける装着ステップと、
を含むゴルフ練習支援方法。
【請求項８】
前記運動方向報知構造は、
前記ゴルフクラブの重心位置又はその近傍の部分から、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向に延伸する棒状部材と、
前記棒状部材に設けられた、前記棒状部材の軸方向の移動が可能な移動部材と、
前記移動部材の移動を制限する、前記棒状部材に所定距離離間して設けられた複数の移動制止部と
を備える、請求項７に記載のゴルフ練習支援方法。
【請求項９】
前記運動方向報知構造は、
前記棒状部材に挿通され軸方向の移動が可能なリング部材と、前記リング部材の移動を制限する、互いに所定距離離間して設けられた複数の移動制止部を備える、
請求項８に記載のゴルフ練習支援方法。
【請求項１０】
前記ゴルフ練習支援具は、
前記ゴルフクラブのシャフトの所定位置に装着され、当該所定位置から略垂直の方向に、前記ゴルフクラブの重心位置又はその近傍まで延伸して前記運動方向報知構造と接続される支持部材をさらに備え、
前記運動方向報知構造の棒状部材は、前記支持部材との接続部から、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向であって前記ゴルフクラブのヘッドのバックフェース側の方向に延伸する、
請求項８に記載のゴルフ練習支援方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフ練習支援具、ゴルフ練習支援具セット、及びゴルフ練習支援方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ゴルフクラブでボールを狙った方向に飛ばすためには、ゴルフクラブの正しいスイングを身につけることが要求される。しかし、狙った方向に確実にボールが飛ぶようなスイングを身につけることは容易ではない。
【０００３】
その理由の一つに、ゴルフクラブの独特の形状がある。すなわち、ゴルフクラブのスイングのコントロールにおいて重要な部位であるゴルフクラブの重心は、ボールに衝撃を与えるクラブヘッド（の内部）には存在せず、ゴルフクラブのシャフトとヘッドの間の中間地点、すなわちゴルフクラブの中空部分に存在する。したがって、ゴルフクラブの自然な運動方向と、プレーヤーがボールを飛ばすべき方向にしようとするためのコントロールの方向とが感覚的に一致しないことが多く、その結果スイングをコントロールすることが難しくなっている。
【０００４】
ここで、ゴルフクラブの重心を意識したスイングをするための補助具として、例えば、特許文献１には、クラブヘッドを備えたゴルフクラブのシャフトに装着するゴルフ練習具であって、一部に軸受け部が形成されている固定部と、軸受け部に嵌合する軸部とを備え、シャフトの長手方向が水平にされ、クラブヘッドのトウ側が地面側に位置するようにされた状態で、固定部はシャフト上にあるゴルフクラブ全体の重心位置に装着され、軸部の長手方向の軸受け部とは反対側の一端は、シャフトの長手方向に対して鉛直下方向を向き、ゴルフクラブの芯を指し示す構成を有するゴルフ練習具が提案されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－８７７７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、このようなゴルフ練習具では、クラブヘッドのフェース面とゴルフボールが正確にあたったことが確認できるものの、プレーヤーが本当に重心を意識した正しいスイングをしているかを確認することはできない、正しいスイングを身につけるには不充分な場合があると考えられる。
【０００７】
本発明は、このような背景に鑑みてなされたものであり、ゴルフクラブの重心を意識したスイングがなされているかを確認させることが可能なゴルフ練習支援具、ゴルフ練習支援具セット、及びゴルフ練習支援方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するための本発明の一つは、ゴルフクラブの重心位置又はその近傍に位置するように設けられる所定の運動方向報知構造を備え、前記運動方向報知構造は、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向への前記ゴルフクラブの運動がなされたことを報知する、ゴルフ練習支援具である。
【０００９】
上記課題を解決するための本発明の他の一つは、前記ゴルフ練習支援具と、前記ゴルフクラブのグリップの先端部に設けられ、前記グリップをさらに延長する方向に延伸する棒状部材を備えるゴルフ練習補助支援具とを有する、ゴルフ練習支援具セットである。
【００１０】
上記課題を解決するための本発明の他の一つは、ゴルフクラブの重心位置を推定する重心位置推定ステップと、前記ゴルフクラブの重心位置又はその近傍に位置するように設けられる所定の運動方向報知構造を備え、前記運動方向報知構造は、前記ゴルフクラブの重心位置と前記ゴルフクラブのシャフトとがなす面と略垂直の方向への前記ゴルフクラブの運動がなされたことを報知する、ゴルフ練習支援具を、前記運動方向報知構造が前記ゴルフクラブの重心位置又はその近傍に位置するように設ける装着ステップと、を含むゴルフ練習支援方法である。
【発明の効果】
（【００１１】以降は省略されています）
