公開番号2025133764
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025107462,2024000463
出願日2025-06-25,2017-11-07
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G02F 1/1368 20060101AFI20250904BHJP(光学)
要約【課題】消費電力を低減可能な表示装置を提供すること。表示装置の開口率を高めること
。

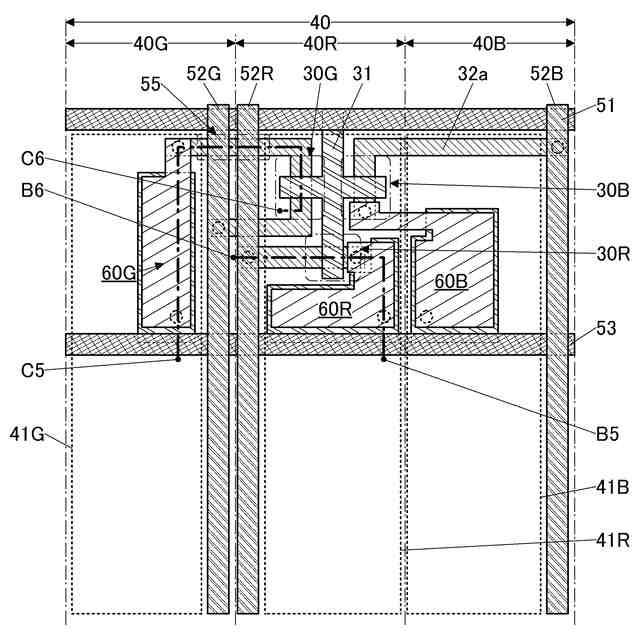

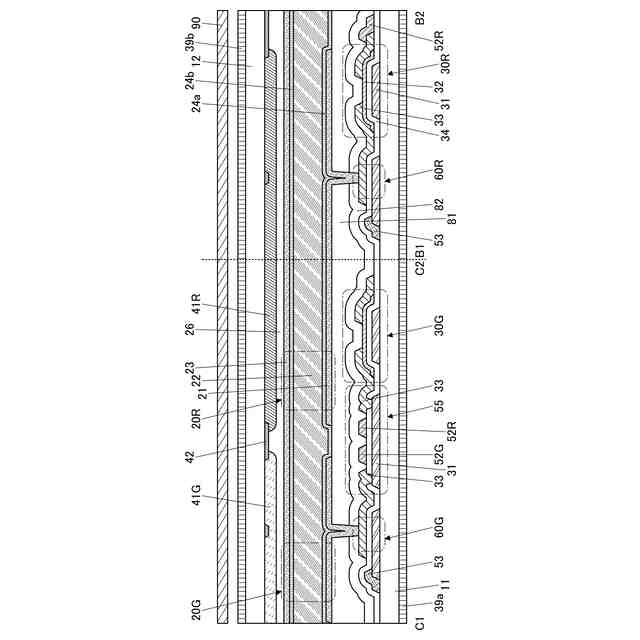

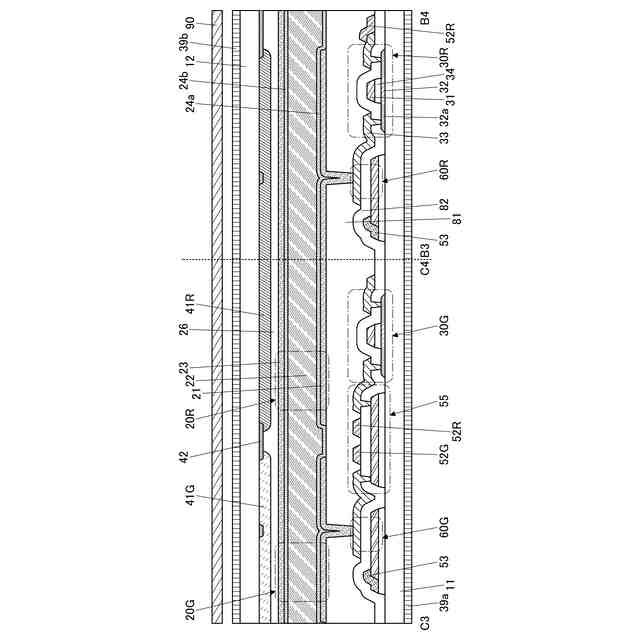

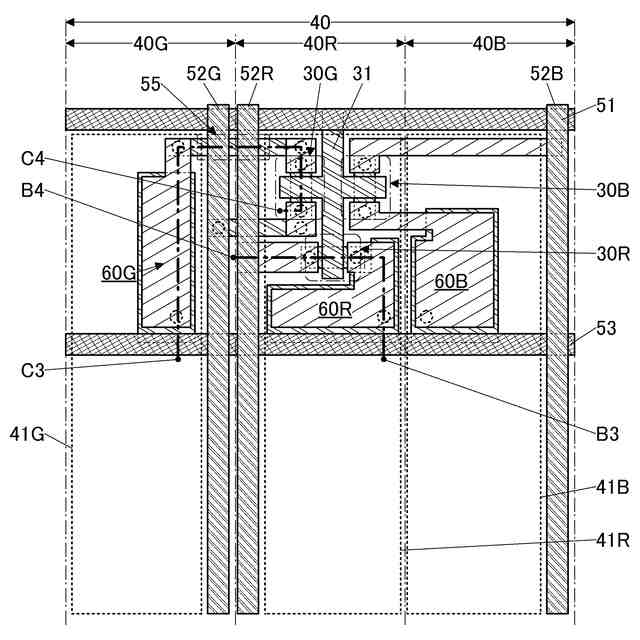

【解決手段】表示装置は、第1の副画素と、第2の副画素を有する画素を有する構成とす
る。第1の副画素は、第1の着色層と第1のトランジスタを有し、第2の副画素は、第2
の着色層と第2のトランジスタを有する。少なくとも第1のトランジスタ及び第2のトラ
ンジスタがそれぞれ有する半導体層の、チャネルが形成されうる部分は、第1の着色層と
重畳するように配置される。第1の着色層は、第2の着色層と比較して、短波長側の光を
吸収しやすい着色層とし、トランジスタを構成する半導体層、電極、配線等は、可視光を
透過する構成とする。

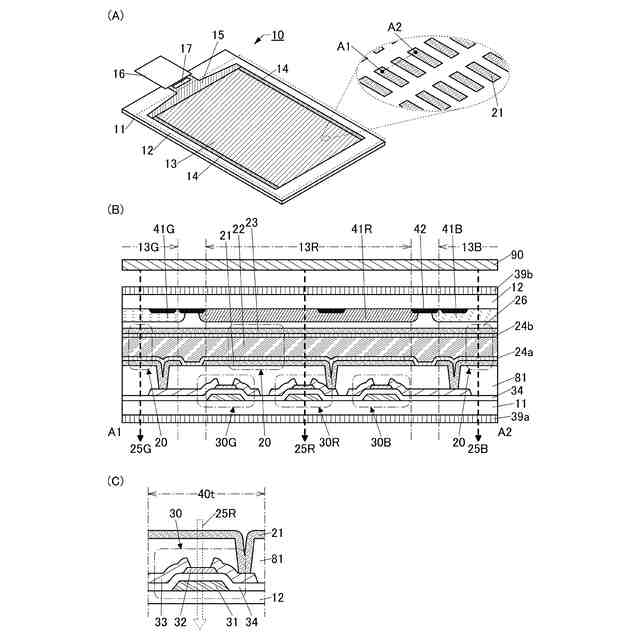

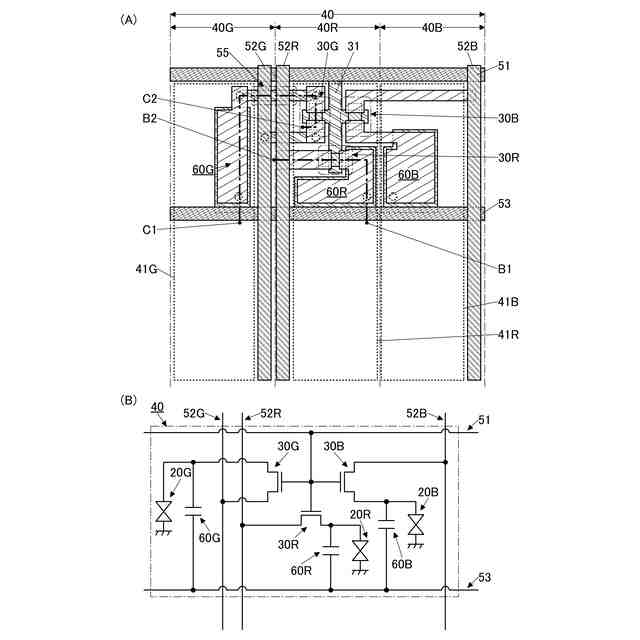

【選択図】図1
特許請求の範囲【請求項１】
第１の着色層と、第２の着色層と、第１のトランジスタと、第２のトランジスタと、第１の表示素子と、第２の表示素子と、を有し、
前記第１の表示素子は、前記第１のトランジスタと電気的に接続され、且つ、前記第１の着色層と重畳し、
前記第２の表示素子は、前記第２のトランジスタと電気的に接続され、且つ、前記第２の着色層と重畳し、
前記第１のトランジスタは、第１の半導体層を有し、
前記第２のトランジスタは、第２の半導体層を有し、
前記第１の半導体層と、前記第２の半導体層とは、それぞれ前記第１の着色層と重畳する部分を有する、
表示装置。
続きを表示（約 1,600 文字）【請求項２】
第１の着色層と、第２の着色層と、第３の着色層と、第１のトランジスタと、第２のトランジスタと、第３のトランジスタと、第１の表示素子と、第２の表示素子と、第３の表示素子と、を有し、
前記第１の表示素子は、前記第１のトランジスタと電気的に接続され、且つ、前記第１の着色層と重畳し、
前記第２の表示素子は、前記第２のトランジスタと電気的に接続され、且つ、前記第２の着色層と重畳し、
前記第３の表示素子は、前記第３のトランジスタと電気的に接続され、且つ、前記第３の着色層と重畳し、
前記第１のトランジスタは、第１の半導体層を有し、
前記第２のトランジスタは、第２の半導体層を有し、
前記第３のトランジスタは、第３の半導体層を有し、
前記第１の半導体層、前記第２の半導体層、及び前記第３の半導体層は、それぞれ前記第１の着色層と重畳する部分を有する、
表示装置。
【請求項３】
請求項１または請求項２において、
前記第１の着色層は、前記第２の着色層よりも長波長の光を透過する、
表示装置。
【請求項４】
請求項１乃至請求項３のいずれか一において、
前記第１の着色層は、赤色の光を透過する、
表示装置。
【請求項５】
請求項１乃至請求項４のいずれか一において、
白色光を呈する光源を有し、
前記第１の着色層は、前記光源と前記第１の半導体層の間、及び、前記光源と前記第２の半導体層の間に位置する、
表示装置。
【請求項６】
請求項１乃至請求項５のいずれか一において、
前記第１のトランジスタは、第１のゲート電極、並びに前記第１の半導体層と接続する第１の電極及び第２の電極を有し、
前記第２のトランジスタは、第２のゲート電極、並びに前記第２の半導体層と接続する第３の電極及び第４の電極を有し、
前記第１の電極、前記第２の電極、前記第３の電極、及び前記第４の電極は、それぞれ可視光を透過し、且つ、前記第１の着色層と重畳する部分を有する、
表示装置。
【請求項７】
請求項６において、
前記第１のゲート電極及び前記第２のゲート電極は、それぞれ可視光を透過し、且つ前記第１の着色層と重畳する部分を有する、
表示装置。
【請求項８】
請求項６において、
前記第１のゲート電極及び前記第２のゲート電極は、それぞれ可視光を遮光する、
表示装置。
【請求項９】
請求項６乃至請求項８のいずれか一において、
第１の配線及び第２の配線を有し、
前記第１の電極は、前記第１の配線と電気的に接続し、
前記第２の電極は、前記第１の表示素子と電気的に接続し、
前記第３の電極は、前記第２の配線と電気的に接続し、
前記第４の電極は、前記第２の表示素子と電気的に接続し、
前記第４の電極は、前記第２の配線と交差する部分を有する、
表示装置。
【請求項１０】
請求項６乃至請求項８のいずれか一において、
第１の配線及び第２の配線を有し、
前記第１の電極は、前記第１の配線と電気的に接続し、
前記第２の電極は、前記第１の表示素子と電気的に接続し、
前記第３の電極は、前記第２の配線と電気的に接続し、
前記第４の電極は、前記第２の表示素子と電気的に接続し、
前記第４の電極は、前記第１の配線と交差する部分、及び前記第２の配線と交差する部分を有する、
表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。
続きを表示（約 1,200 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する本発
明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置
、電子機器、照明装置、入力装置、入出力装置、それらの駆動方法、又はそれらの製造方
法、を一例として挙げることができる。
【０００３】
なお、本明細書等において、半導体装置とは、半導体特性を利用することで機能しうる
装置全般を指す。トランジスタ、半導体回路、演算装置、記憶装置等は半導体装置の一態
様である。また、撮像装置、電気光学装置、発電装置（薄膜太陽電池、有機薄膜太陽電池
等を含む）、及び電子機器は半導体装置を有している場合がある。
【背景技術】
【０００４】
電子機器の省電力化が求められている。特に、スマートフォンやタブレット端末などの
携帯型の電子機器はバッテリを電源として用いるために、消費電力が高いと一度の充電で
使用可能な期間が短くなってしまう。
【０００５】
また、電子機器に搭載される表示装置の一つに、液晶表示装置が知られている。透過型
の液晶表示装置は、液晶の光学変調作用を利用してバックライトからの光の透過量を制御
することでコントラストを表現し、画像表示を行うものである。
【０００６】
例えば、画素電極の各々に接続するスイッチング素子として、金属酸化物をチャネル形
成領域とするトランジスタを用いるアクティブマトリクス型液晶表示装置が知られている
（特許文献１及び特許文献２）。
【先行技術文献】
【特許文献】
【０００７】
特開２００７－１２３８６１号公報
特開２００７－９６０５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
液晶表示装置（液晶パネル）の消費電力を低減する１つの方法として、バックライトか
らの光を効率的に取り出すことが挙げられる。
【０００９】
本発明の一態様は、消費電力を低減可能な表示装置を提供することを課題の一とする。
または、表示装置の開口率を高めることを課題の一とする。または、高い開口率と、高い
信頼性を兼ね備えた表示装置を提供することを課題の一とする。または、新規な表示装置
を提供することを課題の一とする。
【００１０】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の
一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課
題は、明細書、図面、請求項などの記載から抽出することが可能である。
【課題を解決するための手段】
（【００１１】以降は省略されています）
