発明の名称ドライバー、電気光学装置及び電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G09G 3/36 20060101AFI20250805BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】容量駆動においてデータ線切り替え時の電荷誤差によるデータ電圧誤差を補正できるドライバー等を提供すること。
【解決手段】ドライバー100は、キャパシター駆動回路20とキャパシター回路10と制御回路40とを含む。制御回路40は、第1期間から第2期間に切り替わるとき、補正データを第1階調データに基づいて求める。第1期間は、信号供給線と第1データ線の間の第1スイッチがオンであり、第1階調データが用いられる期間である。第2期間は、信号供給線と第2データ線の間の第2スイッチがオンであり、第2階調データが用いられる期間である。補正データは、第1データ線から第2データ線に切り替わったことにより生じる、第2階調データに対応する目標電圧に対する電圧誤差を補正する。制御回路40は、第1期間における容量駆動データと補正データに基づいて第2期間における容量駆動データを出力する。
【選択図】図9
特許請求の範囲【請求項１】
信号供給線、複数のデータ線、及び前記信号供給線と前記複数のデータ線との間に設けられる複数のスイッチを含む電気光学パネルを駆動するドライバーであって、
容量駆動データに対応する第１～第ｎキャパシター駆動電圧（ｎは２以上の自然数）を第１～第ｎキャパシター駆動用ノードに出力するキャパシター駆動回路と、
前記第１～第ｎキャパシター駆動用ノードと出力端子との間に設けられる第１～第ｎキャパシターを有するキャパシター回路と、
前記信号供給線と第１データ線の間の第１スイッチがオンであり、第１階調データが用いられる第１期間から、前記信号供給線と第２データ線の間の第２スイッチがオンであり、第２階調データが用いられる第２期間に切り替わるとき、前記第１データ線から前記第２データ線に切り替わったことにより生じる、前記第２階調データに対応する目標電圧に対する電圧誤差を補正する補正データを、前記第１階調データに基づいて求め、前記第１期間における前記容量駆動データと前記補正データに基づいて前記第２期間における前記容量駆動データを出力する制御回路と、
を含むことを特徴とするドライバー。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載されたドライバーにおいて、
前記制御回路は、
前記信号供給線に接続される前記キャパシター回路の容量及び１本のデータ線の容量を含む前記信号供給線の容量と、前記１本のデータ線の容量との比に基づいて、前記補正データを求めることを特徴とするドライバー。
【請求項３】
請求項２に記載されたドライバーにおいて、
前記出力端子に接続される可変容量回路を含み、
前記キャパシター回路の容量をＣＤとし、前記可変容量回路の容量をＣＡとし、前記信号供給線の容量をＣＰとし、前記１本のデータ線の容量をＣＬとし、プリチャージ電圧に対応した階調データをＤＰＲとし、前記第１階調データをＧＤ１とし、前記補正データをＤＣ２としたとき、
前記制御回路は、
ＤＣ２＝｛ＣＬ／（ＣＤ＋ＣＡ＋ＣＰ＋ＣＬ）｝×（ＤＰＲ－ＧＤ１）
により前記補正データを求めることを特徴とするドライバー。
【請求項４】
請求項１に記載されたドライバーにおいて、
前記制御回路は、
前記第１期間における前記容量駆動データと、前記第１階調データと前記第２階調データの差分と、前記補正データとを用いて、前記第２期間における前記容量駆動データを求めることを特徴とするドライバー。
【請求項５】
請求項１に記載されたドライバーにおいて、
前記第１期間及び前記第２期間より前のプリチャージ期間において、前記複数のスイッチがオンであり、前記信号供給線及び前記複数のデータ線にプリチャージ電圧が供給されることを特徴とするドライバー。
【請求項６】
請求項５に記載されたドライバーにおいて、
前記制御回路は、
前記プリチャージ期間において、前記プリチャージ電圧に応じた前記容量駆動データを出力することを特徴とするドライバー。
【請求項７】
請求項５に記載されたドライバーにおいて、
正極駆動期間における前記プリチャージ電圧と、負極駆動期間における前記プリチャージ電圧とが異なるとき、
前記制御回路は、
前記正極駆動期間における前記プリチャージ期間と、前記負極駆動期間における前記プリチャージ期間とで、異なる前記容量駆動データを出力することを特徴とするドライバー。
【請求項８】
請求項１に記載されたドライバーにおいて、
前記容量駆動データのビット数は、前記第１階調データ及び前記第２階調データのビット数より大きいことを特徴とするドライバー。
【請求項９】
請求項１に記載されたドライバーにおいて、
前記出力端子に接続される可変容量回路を含み、
前記制御回路は、
電気光学パネルの画素の駆動期間において前記可変容量回路を第１容量値に設定し、前記電気光学パネルのプリチャージ期間において前記可変容量回路を前記第１容量値より小さい第２容量値に設定することを特徴とするドライバー。
【請求項１０】
請求項９に記載されたドライバーにおいて、
前記可変容量回路の容量値をＣＡとし、電気光学パネル側容量の容量値をＣＬＣＤとしたとき、
前記制御回路は、
前記プリチャージ期間におけるＣＡ＋ＣＬＣＤを、前記画素の駆動期間におけるＣＡ＋ＣＬＣＤに近づけるように、前記第１容量値及び前記第２容量値を設定することを特徴とするドライバー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ドライバー、電気光学装置及び電子機器等に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、電気光学パネルを容量駆動するドライバーが開示されている。特許文献１のドライバーは、データ電圧出力端子に接続されるキャパシター回路と、キャパシター回路を駆動するキャパシター駆動回路と、データ電圧出力端子に接続される可変容量回路とを含む。可変容量回路の容量と電気光学パネル側容量を加算した容量と、キャパシター回路の容量とが、所与の容量比関係になるように、可変容量回路の容量が設定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－８０８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ドライバーは、表示品質を向上させるために、画素にデータ電圧を書き込む前にプリチャージ電圧をデータ線に印加する。また、ドライバーの１つの出力が複数のデータ線を時分割に駆動する方式として、デマルチプレクス駆動又は相展開駆動等が知られている。このような駆動方式において、ドライバーの１つの出力は、プリチャージのとき複数のデータ線に接続され、画素書き込みのとき１本のデータ線が接続される。
【０００５】
特許文献１のような容量駆動では電荷再分配によりデータ電圧を画素に供給しており、電荷が保存する場合においては適切なデータ電圧が画素に書き込まれる。電荷の保存は、ドライバーの出力に対して容量駆動以外から電荷の供給又は排出が無いときに成り立つと考えられる。しかしながら、デマルチプレクス駆動等においてはドライバーの出力に複数のデータ線が順次に接続され、各データ線はプリチャージ電圧を保持している。このため、電荷が完全には保存せず、その電荷誤差によって、画素に書き込まれるデータ電圧と目標電圧との間に誤差が生じるおそれがある。
【課題を解決するための手段】
【０００６】
本開示の一態様は、信号供給線、複数のデータ線、及び前記信号供給線と前記複数のデータ線との間に設けられる複数のスイッチを含む電気光学パネルを駆動するドライバーであって、容量駆動データに対応する第１～第ｎキャパシター駆動電圧（ｎは２以上の自然数）を第１～第ｎキャパシター駆動用ノードに出力するキャパシター駆動回路と、前記第１～第ｎキャパシター駆動用ノードと出力端子との間に設けられる第１～第ｎキャパシターを有するキャパシター回路と、前記信号供給線と第１データ線の間の第１スイッチがオンであり、第１階調データが用いられる第１期間から、前記信号供給線と第２データ線の間の第２スイッチがオンであり、第２階調データが用いられる第２期間に切り替わるとき、前記第１データ線から前記第２データ線に切り替わったことにより生じる、前記第２階調データに対応する目標電圧に対する電圧誤差を補正する補正データを、前記第１階調データに基づいて求め、前記第１期間における前記容量駆動データと前記補正データに基づいて前記第２期間における前記容量駆動データを出力する制御回路と、を含むドライバーに関係する。
【０００７】
また、本開示の他の態様は、上記のドライバーと、前記電気光学パネルと、を含む電気光学装置に関係する。
【０００８】
また、本開示の更に他の態様は、上記のドライバーを含む電子機器に関係する。
【図面の簡単な説明】
【０００９】
電気光学装置の構成例。
画素の構成例。
ドライバーの詳細構成例。
キャパシター回路、キャパシター駆動回路、及び可変容量回路の詳細構成例。
容量駆動に関わる容量を説明する図。
駆動回路の構成例、及び駆動回路と容量の接続関係を示す図。

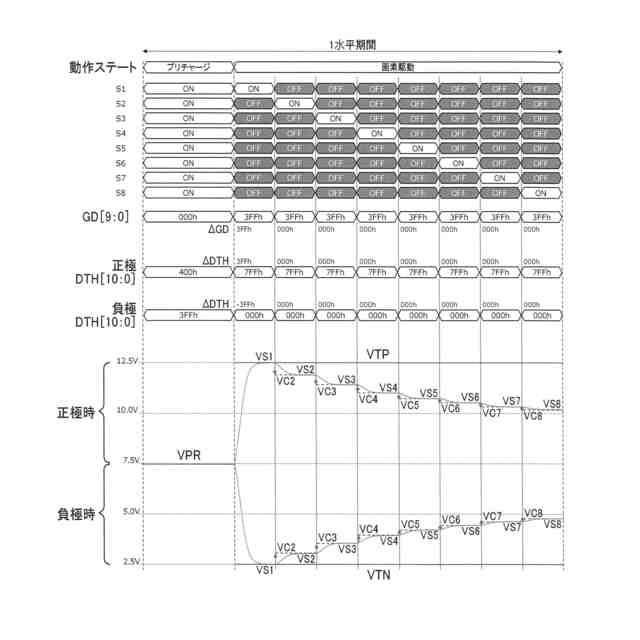

容量駆動を用いたデマルチプレクス駆動において生じる電圧誤差を説明する図。
容量駆動を用いたデマルチプレクス駆動において生じる電圧誤差を説明する図。
本実施形態における容量駆動の手法を説明する図。
本実施形態における容量駆動の手法を説明する図。

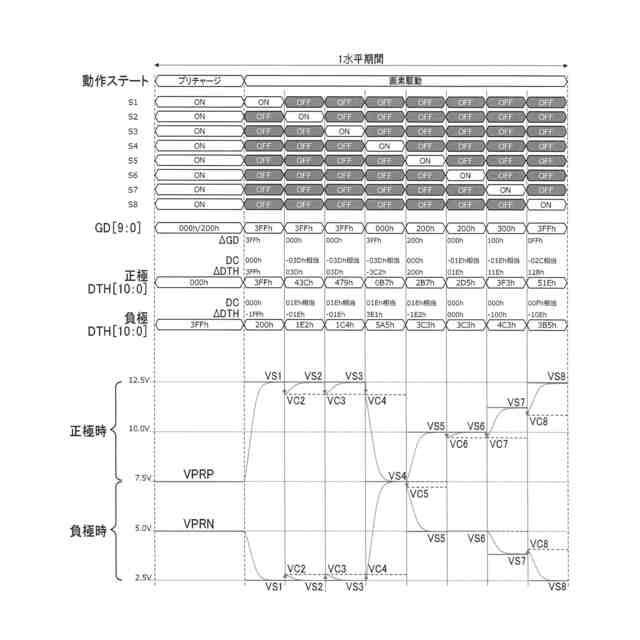

動作ステートに応じたデータ電圧振幅の誤差を補正する手法を説明する図。
可変容量回路の容量値を動作ステートに依らず変えないときの、容量駆動振幅の具体例。
可変容量回路の容量値を動作ステートに応じて変えたときの、容量駆動振幅の具体例。
電子機器の構成例。
