公開番号2025112834
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007331
出願日2024-01-22
発明の名称電池パック
出願人株式会社AESCジャパン
代理人個人,個人
主分類H01M 50/242 20210101AFI20250725BHJP(基本的電気素子)
要約【課題】貫通孔が設けられた筐体の強度を向上させる。
【解決手段】電池パック10は、電池モジュール100と、電池モジュール100を収容するパック筐体300と、を備えている。パック筐体300は、貫通孔324を画定する側壁板322と、貫通孔324を少なくとも部分的に覆う補強部材350と、を有している。
【選択図】図5
特許請求の範囲【請求項１】
電池モジュールと、
前記電池モジュールを収容する筐体と、
を備え、
前記筐体は、貫通孔を画定する第１部材と、前記貫通孔を少なくとも部分的に覆う第２部材と、を有する、電池パック。
続きを表示（約 390 文字）【請求項２】
前記第１部材は、押出成形品である、請求項１に記載の電池パック。
【請求項３】
前記第２部材は、鋳造成形品である、請求項２に記載の電池パック。
【請求項４】
前記第１部材及び前記第２部材は、少なくとも部分的に互いに溶接されている、請求項１～３のいずれか一項に記載の電池パック。
【請求項５】
前記第１部材及び前記第２部材は、少なくとも部分的に互いに封止されている、請求項１～３のいずれか一項に記載の電池パック。
【請求項６】
前記第１部材の前記貫通孔の両端の少なくとも一方に位置する部分と、前記第２部材と、が互いに接合されている、請求項１～３のいずれか一項に記載の電池パック。
【請求項７】
前記貫通孔を貫通するケーブルをさらに備える、請求項１～３のいずれか一項に記載の電池パック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池パックに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、様々な電池パックが開発されている。電池パックは、電池モジュールと、電池モジュールを収容する筐体と、を備えている。
【０００３】
特許文献１には、電池コンパートメントについて記載されている。電池コンパートメントは、アルミニウムプロファイル及び固定フレームを備えている。アルミニウムプロファイルには、突起が設けられている。固定フレームには、溝が設けられている。アルミニウムプロファイルの突起及び固定フレームの溝は、溶接によって互いに接続されている。
【０００４】
特許文献２には、異材溶接継手について記載されている。異材溶接継手は、上板、下板及び接合補助部材を備えている。接合補助部材の一部分は、上板に設けられた穴に挿通されている。接合補助部材の当該一部分は、下板及び接合補助部材を互いに接合する溶接金属を有している。
【先行技術文献】
【特許文献】
【０００５】
中国実用新案第２０５８６９７４７号明細書
特開２０１８－０５１５７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
電池モジュールを収容する筐体は、ケーブル等の部材を通すための貫通孔を画定していることがある。しかしながら、貫通孔によって筐体の強度が減少することがある。よって、貫通孔が設けられた筐体の強度の向上が要請されることがある。
【０００７】
本発明の目的の一例は、貫通孔が設けられた筐体の強度を向上させることにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００８】
本発明の一態様は、以下のとおりである。
１．電池モジュールと、
前記電池モジュールを収容する筐体と、
を備え、
前記筐体は、貫通孔を画定する第１部材と、前記貫通孔を少なくとも部分的に覆う第２部材と、を有する、電池パック。
２．前記第１部材は、押出成形品である、１．に記載の電池パック。
３．前記第２部材は、鋳造成形品である、２．に記載の電池パック。
４．前記第１部材及び前記第２部材は、少なくとも部分的に互いに溶接されている、１．～３．のいずれか一に記載の電池パック。
５．前記第１部材及び前記第２部材は、少なくとも部分的に互いに封止されている、１．～４．のいずれか一項に記載の電池パック。
６．前記第１部材の前記貫通孔の両端の少なくとも一方に位置する部分と、前記第２部材と、が互いに接合されている、１．～５．のいずれか一に記載の電池パック。
７．前記貫通孔を貫通するケーブルをさらに備える、１．～６．のいずれか一に記載の電池パック。
【発明の効果】
【０００９】
本発明の上記態様によれば、貫通孔が設けられた筐体の強度を向上させることができる。
【図面の簡単な説明】
【００１０】

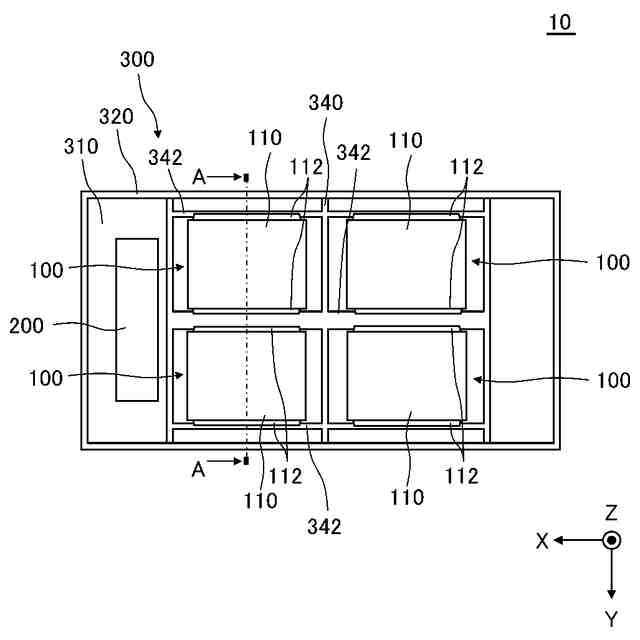

実施形態に係る電池パックの平面模式図である。

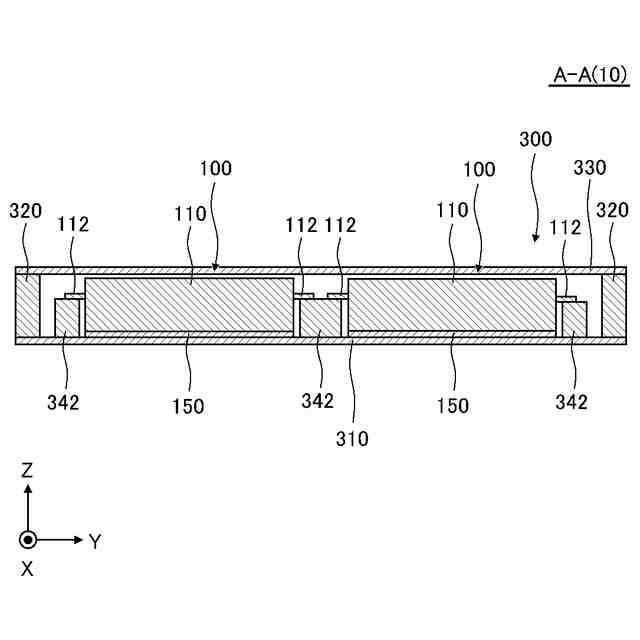

図１のＡ－Ａ断面図である。

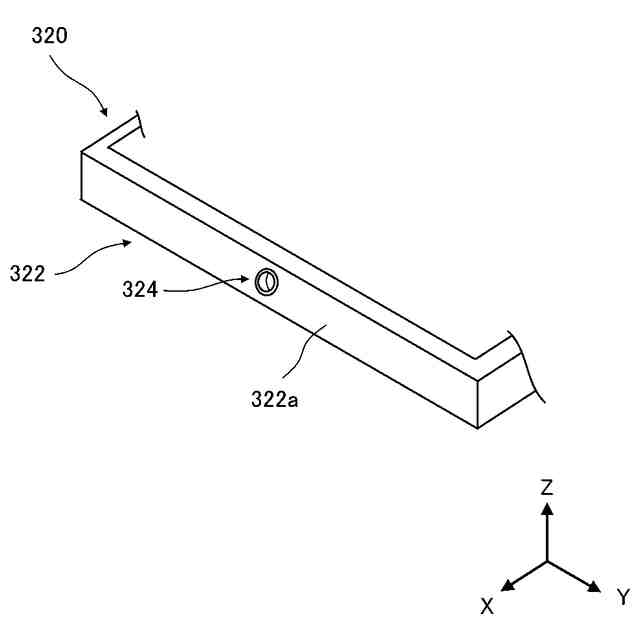

実施形態に係るサイドフレームの側壁板及びその周辺の斜視図である。

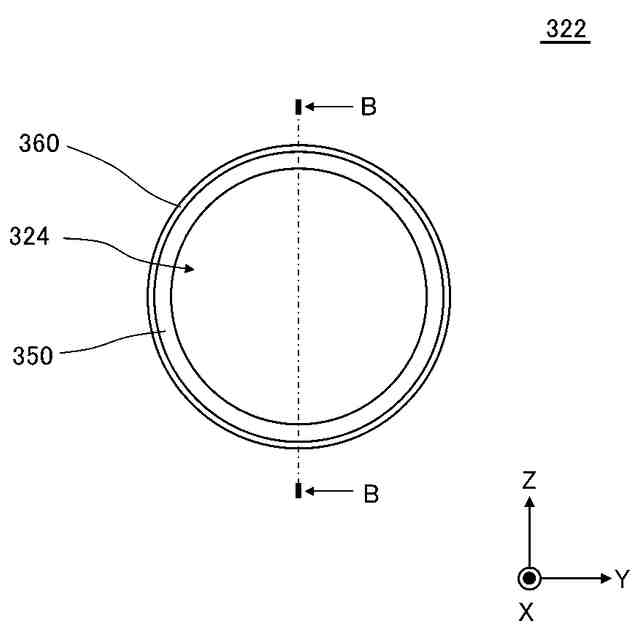

実施形態に係る側壁板の貫通孔及びその周辺の前面図である。

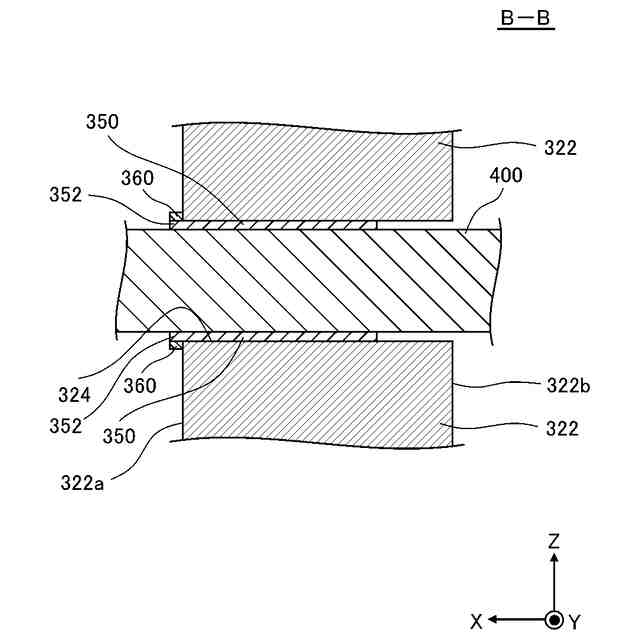

実施形態に係る側壁板の貫通孔にケーブルが貫通した状態における図４のＢ－Ｂ断面図である。

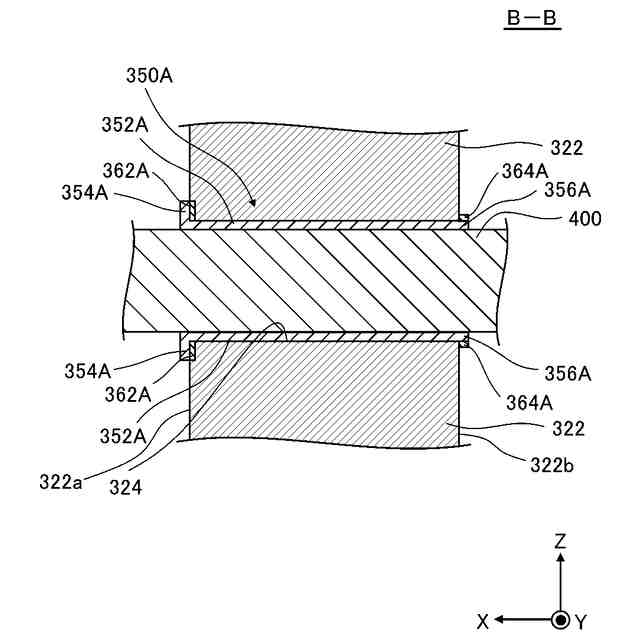

変形例１に係る側壁板及び補強部材の断面図である。

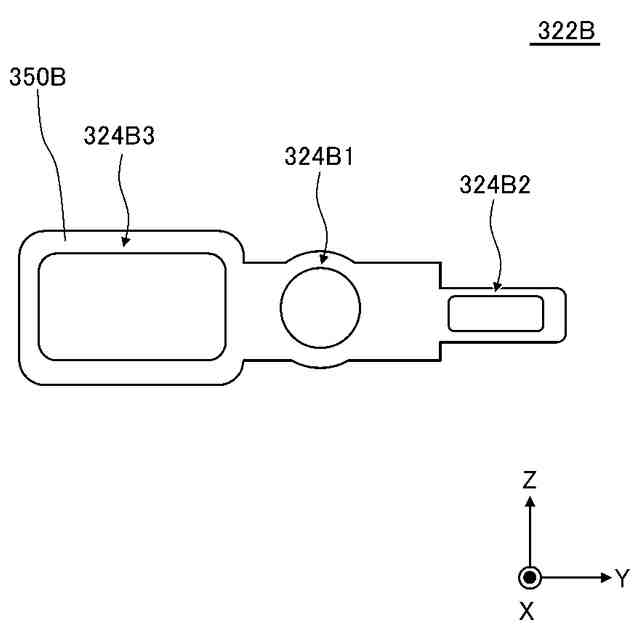

変形例２に係る側壁板及び補強部材の前面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
