公開番号2025111307
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005656
出願日2024-01-17
発明の名称制御装置
出願人ダイハツ工業株式会社
代理人個人
主分類F02P 5/152 20060101AFI20250723BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】本発明の目的は、ノッキングの誤判定があったことを特定できる制御装置を提供することである。
【解決手段】内燃機関の運転領域は、第1運転領域ないし第N運転領域を含んでいる。第1運転領域ないし第N運転領域のそれぞれは、第1学習値ないし第N学習値を有している。制御装置は、第M運転領域において内燃機関が運転している時にノッキングセンサから取得したノッキング信号に基づいてノッキングが発生したと判定した場合、第M学習値を変化させる学習値変化処理を行う。第1学習値ないし第N学習値のばらつきに関連する第1パラメータの絶対値が第1所定値Y1より大きい場合、および/または、第1学習値の傾きの絶対値ないし第N学習値の傾きの絶対値の中に第2所定値Y2より大きい値が存在する場合、制御装置は、ノッキングの誤判定が発生したと特定する特定処理を行う。

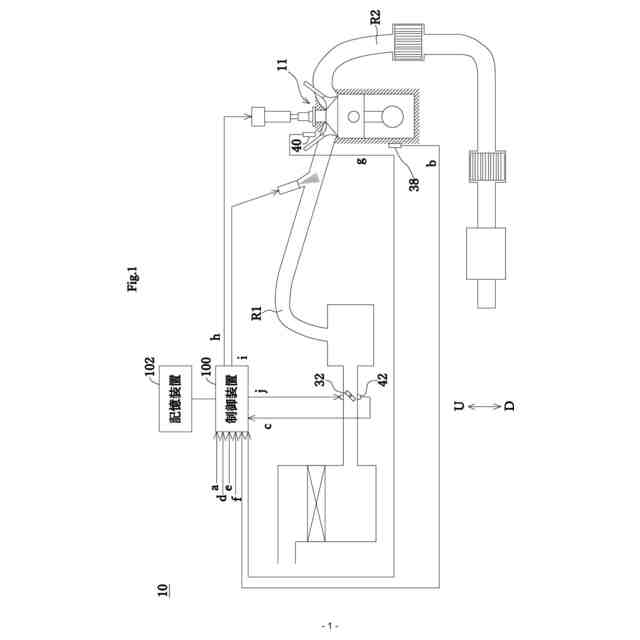

【選択図】図1
特許請求の範囲【請求項１】
制御装置であって、
Ｎは、２以上の整数であり、
Ｍは、１以上Ｎ以下の整数であり、
内燃機関の運転領域は、第１運転領域ないし第Ｎ運転領域を含んでおり、
前記１運転領域ないし前記第Ｎ運転領域のそれぞれは、第１学習値ないし第Ｎ学習値を有しており、

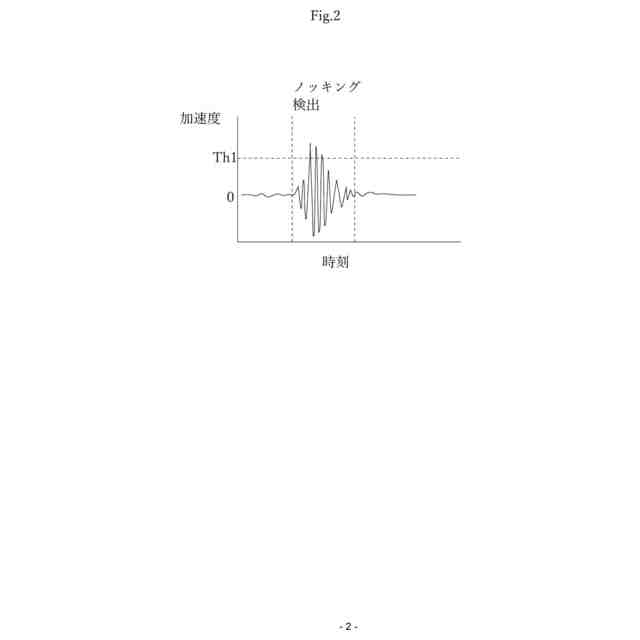

前記制御装置は、第Ｍ運転領域において前記内燃機関が運転している時にノッキングセンサから取得したノッキング信号に基づいてノッキングが発生したと判定した場合、第Ｍ学習値を変化させる学習値変化処理を行い、
前記第１学習値ないし前記第Ｎ学習値のばらつきに関連する第１パラメータの絶対値が第１所定値Ｙ１より大きい場合、および／または、前記第１学習値の傾きの絶対値ないし前記第Ｎ学習値の傾きの絶対値の中に第２所定値Ｙ２より大きい値が存在する場合、前記制御装置は、ノッキングの誤判定が発生したと特定する特定処理を行う、
制御装置。
続きを表示（約 350 文字）【請求項２】
前記制御装置は、前記第１学習値の絶対値ないし前記第Ｎ学習値の絶対値の少なくとも１つが第２閾値より大きい場合、前記特定処理を行う、
請求項１に記載の制御装置。
【請求項３】
前記制御装置は、前記第２閾値より大きな絶対値を有する学習値を特定する第１特定処理を行い、
前記制御装置は、前記第１特定処理において特定した前記学習値に対応する運転領域において、誤判定が発生したと特定する第２特定処理を行う、
請求項２に記載の制御装置。
【請求項４】
前記制御装置は、前記第１特定処理において特定した前記学習値を、特定した前記学習値を除く前記第１学習値ないし前記第Ｎ学習値の平均値に近づける、
請求項３に記載の制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内燃機関の制御装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来の内燃機関の制御装置に関する発明としては、例えば、特許文献１に記載の内燃機関の制御装置が知られている。この内燃機関の制御装置は、気筒で異常燃焼が発生したことを感知した場合に点火タイミングを遅角させ、異常燃焼の発生を感知しない限りにおいて点火タイミングを進角させると共に、内燃機関の運転領域の区分毎に異常燃焼が発生しないような点火タイミングを学習値として記憶する。そして、内燃機関の制御装置は、この学習値を以後の点火タイミングの制御に利用する。内燃機関の制御装置は、経時変化後の内燃機関の運転領域の区分毎の点火タイミングの学習値の基準値を予め記憶している。そして、内燃機関の制御装置は、実際に学習して記憶した学習値と基準値とを比較することにより誤学習の発生を検知する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－５１２５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
以上のように、内燃機関の制御装置の分野において、異常燃焼の正確な検知が求められている。
【０００５】
そこで、本発明の目的は、ノッキングの誤判定があったことを特定できる制御装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の第１側面は、
制御装置であって、
Ｎは、２以上の整数であり、
Ｍは、１以上Ｎ以下の整数であり、

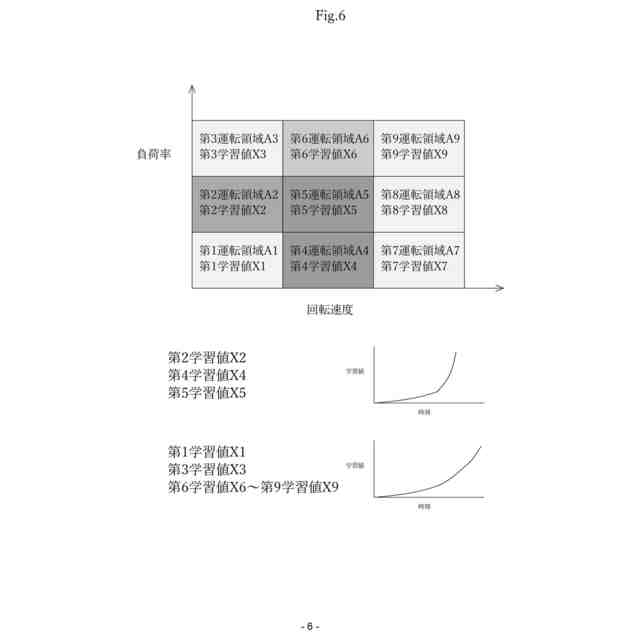

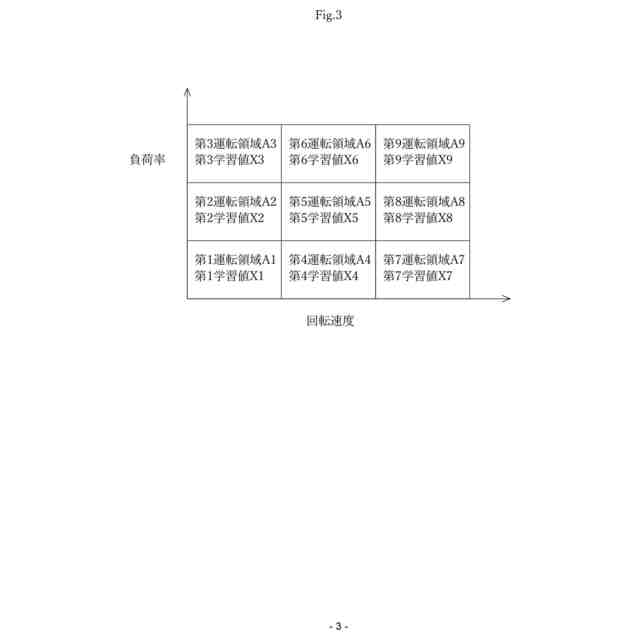

内燃機関の運転領域は、第１運転領域ないし第Ｎ運転領域を含んでおり、
前記１運転領域ないし前記第Ｎ運転領域のそれぞれは、第１学習値ないし第Ｎ学習値を有しており、
前記制御装置は、第Ｍ運転領域において前記内燃機関が運転している時にノッキングセンサから取得したノッキング信号に基づいてノッキングが発生したと判定した場合、第Ｍ学習値を変化させる学習値変化処理を行い、

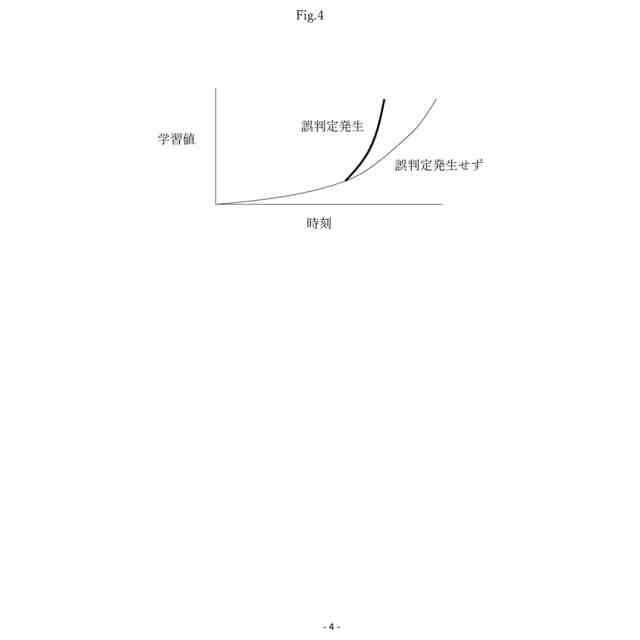

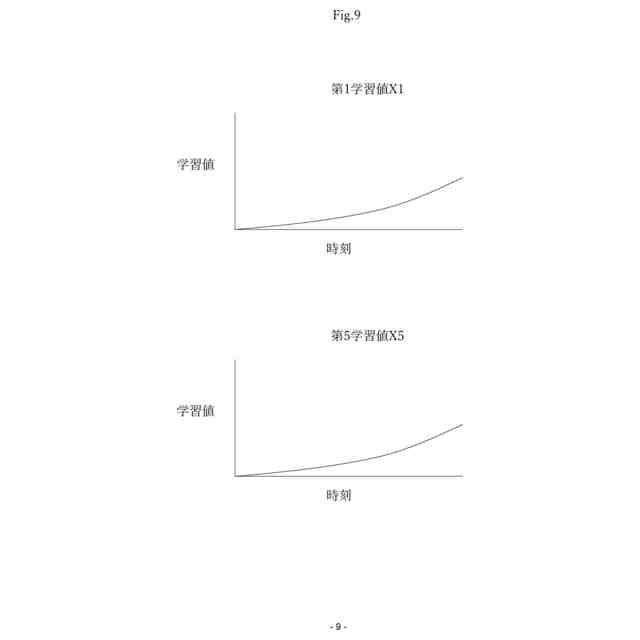

前記第１学習値ないし前記第Ｎ学習値のばらつきに関連する第１パラメータの絶対値が第１所定値Ｙ１より大きい場合、および／または、前記第１学習値の傾きの絶対値ないし前記第Ｎ学習値の傾きの絶対値の中に第２所定値Ｙ２より大きい値が存在する場合、前記制御装置は、ノッキングの誤判定が発生したと特定する特定処理を行う、
制御装置である。
【０００７】
本発明の第２側面は、
前記制御装置は、前記第１学習値の絶対値ないし前記第Ｎ学習値の絶対値の少なくとも１つが第２閾値より大きい場合、前記特定処理を行う、
第１側面に記載の制御装置である。
【０００８】

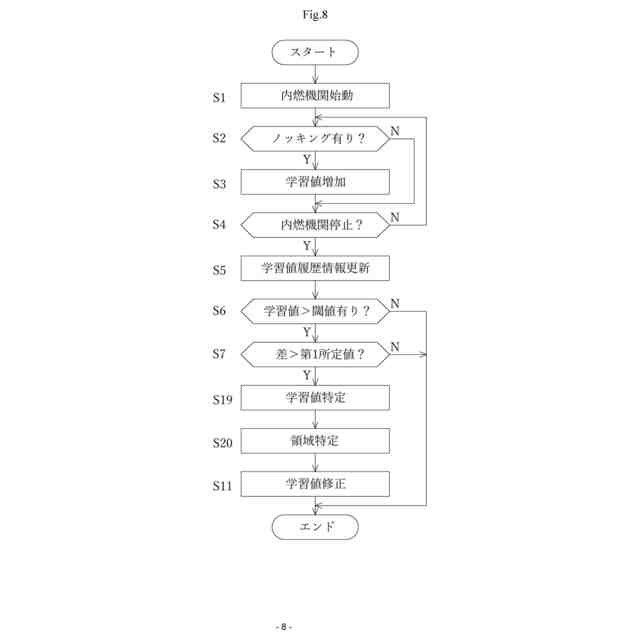

本発明の第３側面は、
前記制御装置は、前記第２閾値より大きな絶対値を有する学習値を特定する第１特定処理を行い、
前記制御装置は、前記第１特定処理において特定した前記学習値に対応する運転領域において、誤判定が発生したと特定する第２特定処理を行う、
第２側面に記載の制御装置である。
【０００９】

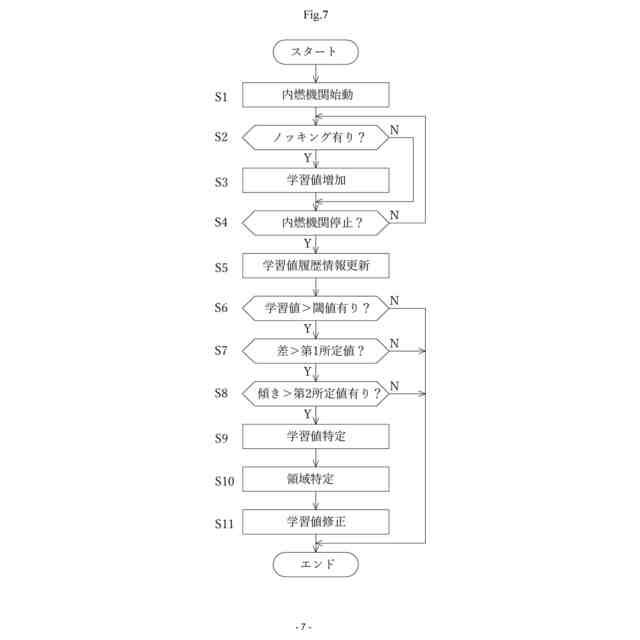

本発明の第４側面は、
前記制御装置は、前記第１パラメータの絶対値が前記第１所定値Ｙ１より大きい場合、前記第２所定値Ｙ２より大きな絶対値の傾きを有する学習値を特定する第１特定処理を行い、
前記制御装置は、前記第１特定処理において特定した前記学習値に対応する運転領域において、誤判定が発生したと特定する第２特定処理を行う、
第１側面に記載の制御装置である。
【００１０】
本発明の第５側面は、
前記制御装置は、前記第１特定処理において特定した前記学習値を、特定した前記学習値を除く前記第１学習値ないし前記第Ｎ学習値の平均値に近づける、
第３側面または第４側面に記載の制御装置である。
【発明の効果】
（【００１１】以降は省略されています）
