公開番号2025105543
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2024226979
出願日2024-12-24
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人園田・小林弁理士法人
主分類H10K 50/844 20230101AFI20250703BHJP()
要約【課題】黒点やムラによる不良を防止することができる表示装置を提供する。

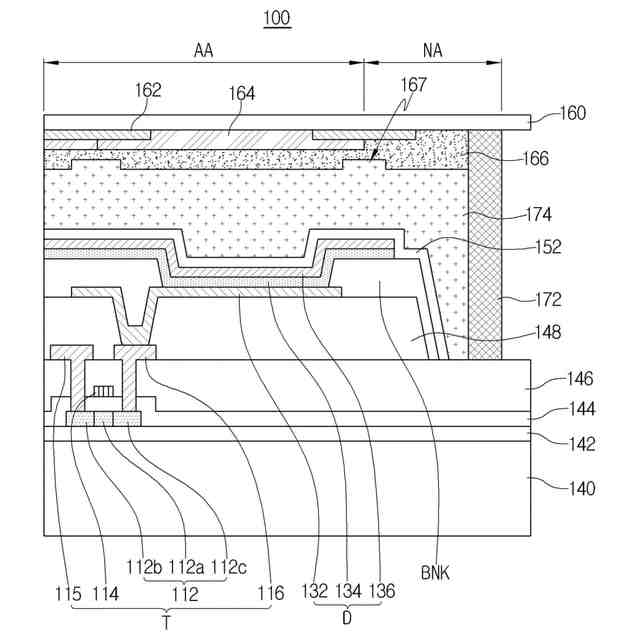

【解決手段】本発明にかかる表示装置は、複数のサブ画素を含む第1基板140および第2基板160と、第1基板140の画素に配置されるトランジスタTと、複数のサブ画素間に配置されるバンク層BNKと、バンク層BNK間のサブ画素に配置される発光素子Dと、第2基板160に形成されるオーバーコート層166と、第1基板140と第2基板160との間に配置される充填材174と、サブ画素のオーバーコート層166とバンク層BNKのうち、少なくとも一方に形成される溝167とで構成される。
【選択図】図5
特許請求の範囲【請求項１】
複数のサブ画素を含む第１基板および第２基板と、
前記第１基板の各サブ画素に配置されるトランジスタと、
前記複数のサブ画素間に配置されるバンク層と、
前記バンク層間の前記サブ画素に配置される発光素子と、
前記第２基板に配置されるオーバーコート層と、
前記第１基板と前記第２基板との間に配置される充填材と、
前記サブ画素における前記バンク層および前記オーバーコート層のうち、少なくとも一方に形成される溝と
を備える表示装置。
続きを表示（約 930 文字）【請求項２】
前記オーバーコート層に形成される溝は、前記バンク層が配置される領域に形成される、請求項１に記載の表示装置。
【請求項３】
前記第２基板に配置されるブラックマトリクスおよびカラーフィルター層をさらに含む、請求項１に記載の表示装置。
【請求項４】
前記オーバーコート層に形成される溝は、前記ブラックマトリクスが配置される領域に形成される、請求項３に記載の表示装置。
【請求項５】
複数の画素を含む第１基板および第２基板であって、各画素が、所望の映像が表示される表示領域と、後方からの光を透過させる透明領域とを備える、第１基板および第２基板と、
前記第１基板の画素に配置される複数のサブ画素の各々に配置されるトランジスタと、
前記表示領域および前記透明領域の一部領域に形成され、前記トランジスタを覆う平坦化層と、
前記サブ画素間および前記透明領域の外側に配置されるバンク層と、
前記バンク層間の前記サブ画素に配置される発光素子と、
前記第２基板に形成されるオーバーコート層と、
前記第１基板と前記第２基板との間に配置される充填材と、
前記透明領域の前記オーバーコート層に形成される溝と
を備える表示装置。
【請求項６】
前記透明領域に配置され、前記発光素子に信号を印加する信号配線をさらに含む、請求項５に記載の表示装置。
【請求項７】
前記透明領域の前記平坦化層の一部は取り除かれ、前記信号配線上にのみ前記平坦化層が形成される、請求項６に記載の表示装置。
【請求項８】
前記透明領域の前記平坦化層は、前記オーバーコート層の溝と整列される、請求項７に記載の表示装置。
【請求項９】
前記透明領域の前記平坦化層は、前記表示領域の前記平坦化層よりその厚さが薄い、請求項８に記載の表示装置。
【請求項１０】
前記透明領域の前記平坦化層の厚さは、前記表示領域の前記平坦化層の厚さの５０～９０％である、請求項９に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、充填材の不均一な厚さによる画質不良を防止することができる表示装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
情報化技術が発達するに伴い、液晶表示装置（ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙＤｅｖｉｃｅ）、有機電界発光表示装置（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙＤｅｖｉｃｅ）、プラズマ表示装置（ＰｌａｓｍａＤｉｓｐｌａｙＤｅｖｉｃｅ）、マイクロＬＥＤ表示装置（ＭｉｃｒｏＬＥＤＤｉｓｐｌａｙＤｅｖｉｃｅ）などといった様々な形態の小型かつ薄型の表示装置が提案されている。また、かかる表示装置は、スマートフォンやタブレットＰＣなどの様々な電子装置に採用されている。
【０００３】
かかる表示装置では、多様な理由により、画面上において黒点やムラが発生するが、かかる黒点やムラは、表示装置の不良の重要な原因となる。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、黒点やムラによる不良を防止することができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】

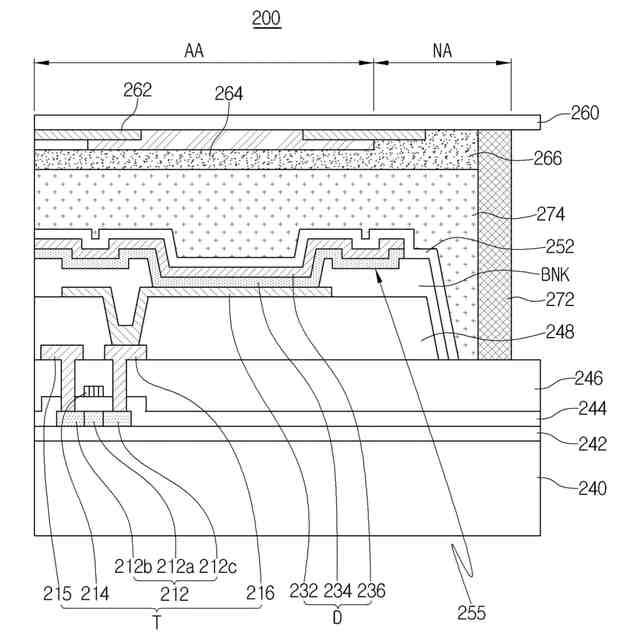

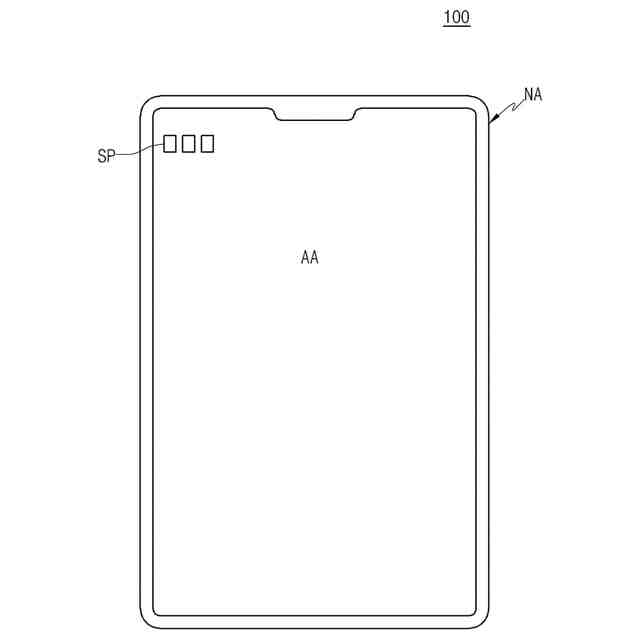

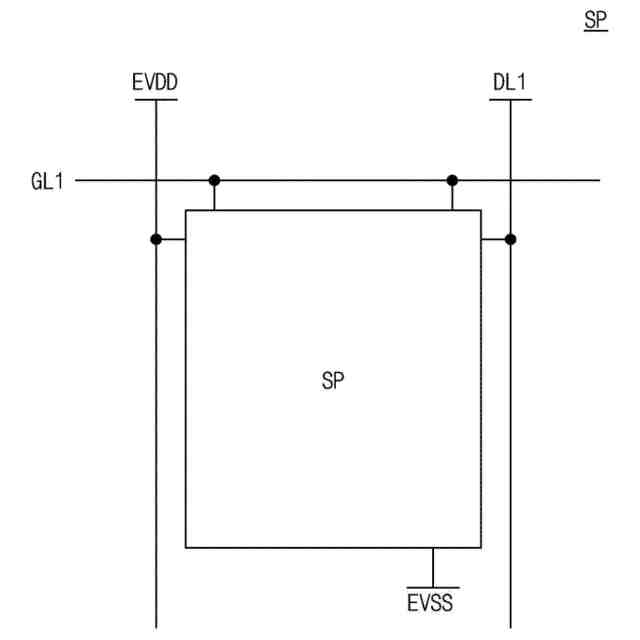

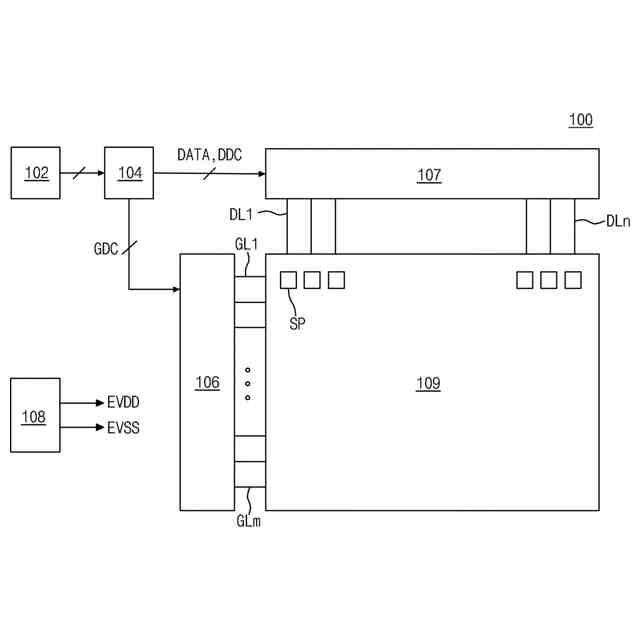

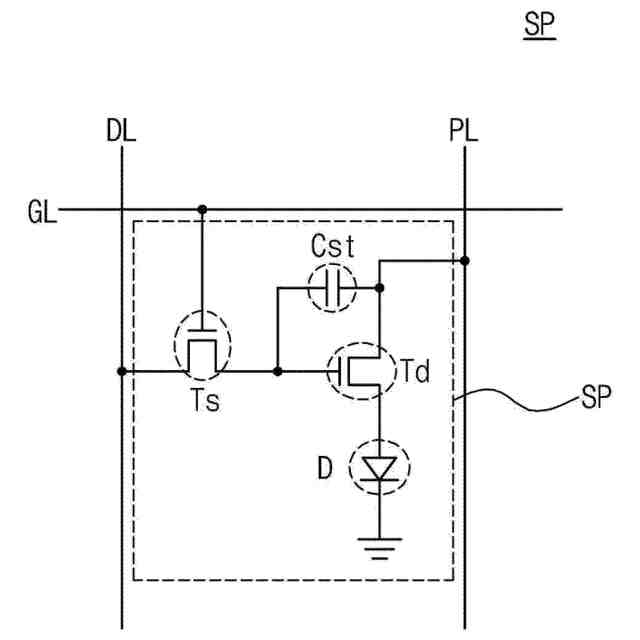

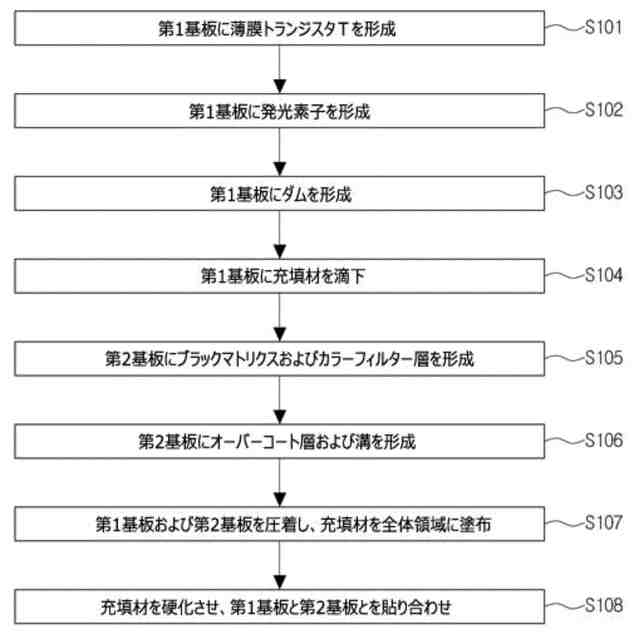

本発明にかかる表示装置は、複数のサブ画素を含む第１基板および第２基板と、第１基板の各サブ画素に配置されるトランジスタと、複数のサブ画素間に配置されるバンク層と、バンク層間のサブ画素に配置される発光素子と、第２基板に配置されるオーバーコート層と、第１基板と第２基板との間に配置される充填材と、サブ画素におけるバンク層およびオーバーコート層のうち、少なくとも一方に形成される溝と、を備える。
【０００６】
オーバーコート層に形成される溝は、バンク層と重畳する。
【０００７】
第２基板には、ブラックマトリクスおよびカラーフィルター層が形成され、オーバーコート層に形成される溝は、ブラックマトリクスと重畳する。
【０００８】

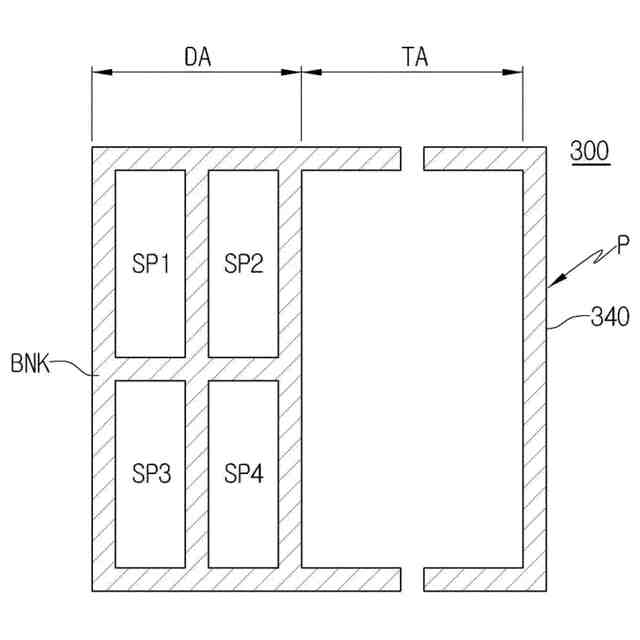

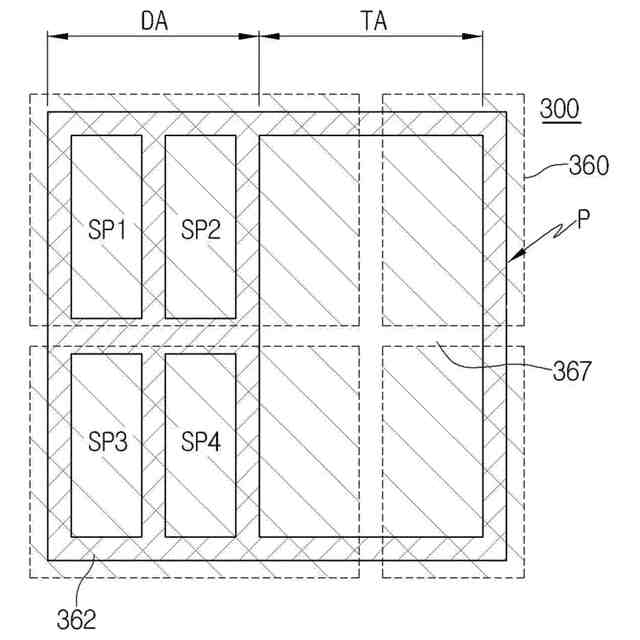

また、本発明にかかる透明表示装置は、複数の画素を含む第１基板および第２基板であって、各画素が、所望の映像が表示される表示領域と、後方の光を透過させる透明領域とを備える、第１基板および第２基板と、第１基板の画素に配置される複数のサブ画素の各々に配置されるトランジスタと、表示領域および透明領域の一部領域に形成され、トランジスタを覆う平坦化層と、サブ画素間および透明領域の外側に配置されるバンク層と、バンク層間のサブ画素に配置される発光素子と、第２基板に形成されるオーバーコート層と、第１基板と第２基板との間に配置される充填材と、透明領域のオーバーコート層に形成される溝と、を備える。
【０００９】
透明領域には、発光素子に信号を印加する信号配線が配置される。このとき、透明領域において、信号配線上にのみ平坦化層を形成することができ、透明領域の平坦化層は、オーバーコート層の溝と重畳することができる。
【００１０】
透明領域の平坦化層は、前記表示領域の平坦化層よりその厚さが薄い。
（【００１１】以降は省略されています）
