公開番号2025104257
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024196937
出願日2024-11-11
発明の名称積層型電子部品
出願人サムソンエレクトロ-メカニックスカンパニーリミテッド.
代理人弁理士法人RYUKA国際特許事務所
主分類H01G 4/30 20060101AFI20250702BHJP(基本的電気素子)
要約【課題】中間フローティング電極層を用いた内部電極構造において異極性の電極パターンが積層方向に重なる角に電歪応力が集中する現象を緩和させる積層型電子部品を提供する。
【解決手段】積層型電子部品において、内部電極層121は、第1電極パターン11、第2電極パターン12を含み、フローティング電極層122は、端面と離隔して配置される第3電極パターン13、第3電極パターン13とは離隔して配置されるが端面と連結される第4電極パターン14及び第5電極パターン15を含む。こうして内部電極層とフローティング電極層との間に第1方向に形成される電場を第2方向又は第3方向にも形成させて応力を相殺する。
【選択図】図6
特許請求の範囲【請求項１】

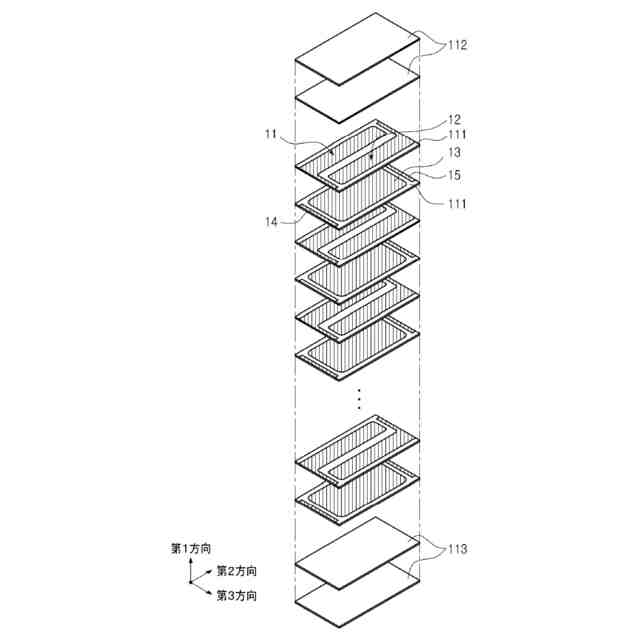

誘電体層、前記誘電体層を挟んで第１方向に交互に配置される内部電極層及びフローティング電極層を含み、前記第１方向に対向する第１面及び第２面、前記第１面及び第２面と連結され、第２方向に対向する第３面及び第４面、前記第１面～第４面と連結され、第３方向に対向する第５面及び第６面を含む本体と、
前記第３面及び第４面上にそれぞれ配置される外部電極と、を含み、
前記内部電極層は、前記第３面と連結される第１電極パターン、前記第１電極パターンと前記第３方向に離隔して配置され、前記第４面と連結される第２電極パターンを含み、
前記フローティング電極層は、前記第３面及び前記第４面と離隔して配置される第３電極パターン、前記第３電極パターンと離隔して配置され、前記第３面と連結される第４電極パターン、及び前記第３電極パターンと離隔して配置され、前記第４面と連結される第５電極パターンを含む、積層型電子部品。
続きを表示（約 1,600 文字）【請求項２】
前記第１電極パターンは前記第４面と離隔して配置され、前記第２電極パターンは前記第３面と離隔して配置される、請求項１に記載の積層型電子部品。
【請求項３】

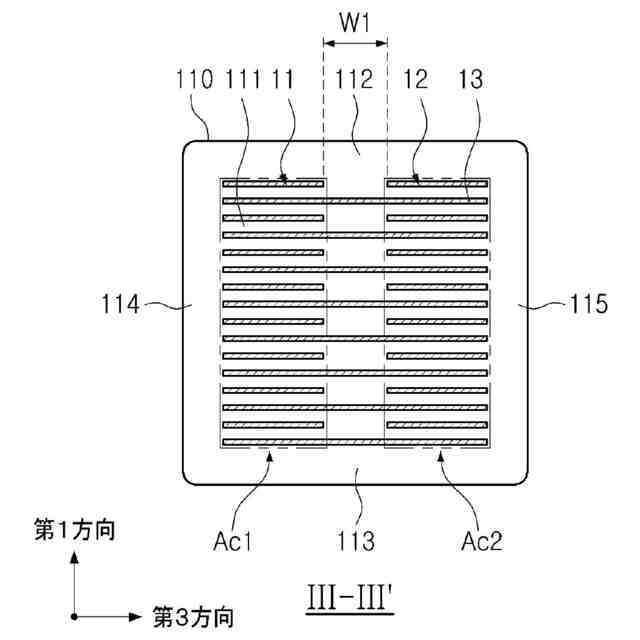

前記第１電極パターン及び前記第２電極パターンは、前記第５面及び前記第６面と離隔して配置され、
前記第３電極パターン、前記第４電極パターン及び前記第５電極パターンは、前記第５面及び前記第６面と離隔して配置される、請求項１に記載の積層型電子部品。
【請求項４】

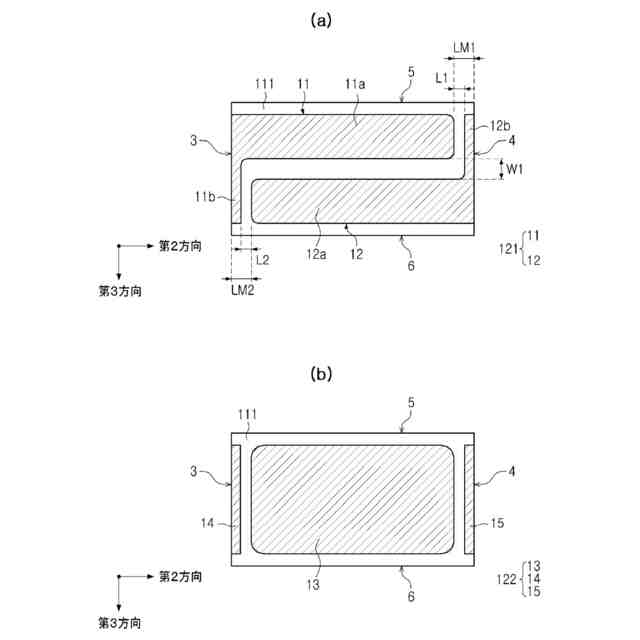

前記第１電極パターンは、前記第３面において前記外部電極と接する第１接続部及び前記第１接続部から前記第２方向に延びて配置され、且つ前記第１接続部よりも前記第２方向の長さが長く、前記第３方向の幅が狭い第１本体部を含み、
前記第２電極パターンは、前記第４面において前記外部電極と接する第２接続部及び前記第２接続部から前記第２方向に延びて配置され、且つ前記第２接続部よりも前記第２方向の長さが長く、前記第３方向の幅が狭い第２本体部を含む、請求項１に記載の積層型電子部品。
【請求項５】
前記第１本体部は前記第２接続部と前記第２方向に離隔して配置され、前記第２本体部は前記第１接続部と前記第２方向に離隔して配置され、

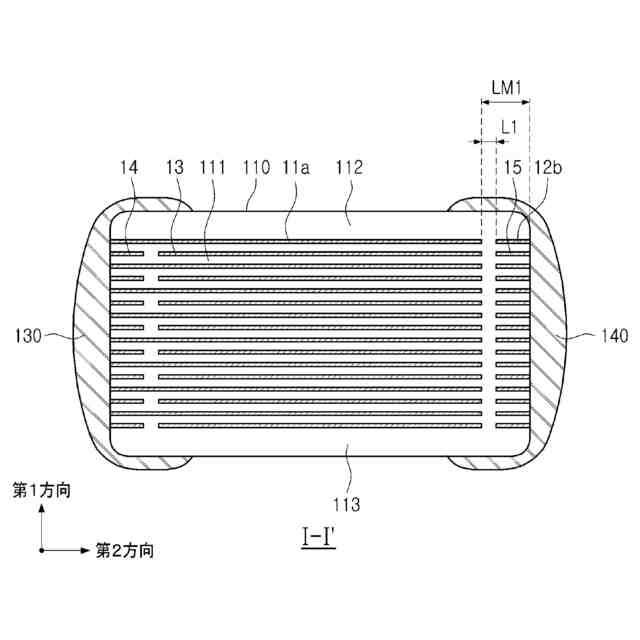

前記第１本体部と前記第４面が離隔した第２方向の距離をＬＭ１、前記第１本体部と前記第２接続部が離隔した第２方向の距離をＬ１、
前記第２本体部と前記第３面が離隔した第２方向の距離をＬＭ２、前記第２本体部と前記第１接続部が離隔した第２方向の距離をＬ２とするとき、
Ｌ１／ＬＭ１は１／８以上１／３以下を満たし、Ｌ２／ＬＭ２は１／８以上１／３以下を満たす、請求項４に記載の積層型電子部品。
【請求項６】
前記第１及び第２本体部の角は丸みを帯びた形状であり、
前記第３電極パターンの角は丸みを帯びた形状である、請求項４に記載の積層型電子部品。
【請求項７】
前記誘電体層はＢａ及びＴｉを含む、請求項１に記載の積層型電子部品。
【請求項８】
前記誘電体層の平均厚さは２０μｍ以上である、請求項１に記載の積層型電子部品。
【請求項９】
誘電体層、前記誘電体層を挟んで第１方向に交互に配置される内部電極層及びフローティング電極層を含み、前記第１方向に対向する第１面及び第２面、前記第１面及び第２面と連結され、第２方向に対向する第３面及び第４面、前記第１面～第４面と連結され、第３方向に対向する第５面及び第６面を含む本体と、
前記第３面及び第４面上にそれぞれ配置される外部電極と、を含み、
前記内部電極層は、前記第３面と連結される第１電極パターン、前記第１電極パターンと前記第３方向に離隔して配置され、前記第４面と連結される第２電極パターンを含み、
前記フローティング電極層は、前記第３面及び前記第４面と離隔して配置される第３電極パターンを含み、
前記第１電極パターンは、前記第３面において前記外部電極と接する第１接続部及び前記第１接続部から前記第２方向に延びて配置され、且つ前記第１接続部よりも前記第２方向の長さが長く、前記第３方向の幅が狭い第１本体部を含み、
前記第２電極パターンは、前記第４面において前記外部電極と接する第２接続部及び前記第２接続部から前記第２方向に延びて配置され、且つ前記第２接続部よりも前記第２方向の長さが長く、前記第３方向の幅が狭い第２本体部を含む、積層型電子部品。
【請求項１０】
前記第１電極パターンは前記第４面と離隔して配置され、前記第２電極パターンは前記第３面と離隔して配置される、請求項９に記載の積層型電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層型電子部品に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
積層型電子部品の一つである積層セラミックキャパシタ（ＭＬＣＣ：ＭｕｌｔｉｌａｙｅｒＣｅｒａｍｉｃＣａｐａｃｉｔｏｒ）は、液晶表示装置（ＬＣＤ：ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙ）及びプラズマ表示装置パネル（ＰＤＰ：ＰｌａｓｍａＤｉｓｐｌａｙＰａｎｅｌ）などの映像機器、コンピュータ、スマートフォン、及び携帯電話、電気自動車のオンボードチャージャー（ＯＢＣ；ＯｎＢｏａｒｄＣｈａｒｇｅｒ）、ＤＣ－ＤＣコンバータ等の回路など、様々な電子製品の印刷回路基板に装着され、電気を充電又は放電させる役割を果たすチップ型のコンデンサである。
【０００３】
積層セラミックキャパシタに電圧が加わると、誘電体層の電歪（Ｅｌｅｃｔｒｏｓｔｒｉｃｔｉｏｎ）現象により積層セラミックキャパシタの内部に応力が発生し、これは積層セラミックキャパシタのＢＤＶ特性をはじめとする信頼性を低下させる原因となり得る。
【０００４】
従来の場合、電歪現象を緩和するためにフローティング電極層構造を導入するなどの試みがなされていた。
【０００５】

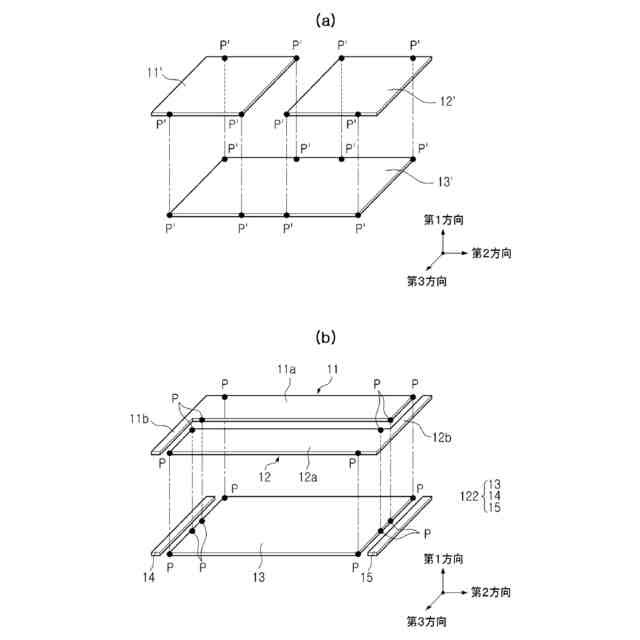

しかし、一般的なフローティング電極層を導入した内部電極構造は、全体的に電圧を分配して応力の集中をある程度緩和する効果を達成することはできるが、互いに異なる極性の電極パターンが内部電極の積層方向に重なる角に電歪による応力が集中することがある。これにより、フローティング電極層を導入する場合にもＢＤＶ特性や信頼性が劣化する可能性があり、このような現象は高電圧下で積層セラミックキャパシタを作動させる場合にさらに激しくなる可能性がある。
【０００６】
したがって、フローティング電極層を導入した内部電極構造において、互いに異なる極性の電極パターンが内部電極の積層方向に重なる角に、電歪による応力が集中する現象を緩和することができる構造的な改善が必要な実情である。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明が解決しようとする課題は、フローティング電極層を導入した内部電極構造において、互いに異なる極性の電極パターンが内部電極の積層方向に重なる角に、電歪による応力が集中する現象を緩和することである。
【０００８】
但し、本発明の解決しようとする課題は上述した内容に限定されず、本発明の具体的な実施形態を説明する過程でより容易に理解することができる。
【課題を解決するための手段】
【０００９】
本発明の一実施形態に係る積層型電子部品は、誘電体層、上記誘電体層を挟んで第１方向に交互に配置される内部電極層及びフローティング電極層を含み、上記第１方向に対向する第１面及び第２面、上記第１面及び第２面と連結され、第２方向に対向する第３面及び第４面、上記第１面～第４面と連結され、第３方向に対向する第５面及び第６面を含む本体と、上記第３面及び第４面上にそれぞれ配置される外部電極と、を含み、上記内部電極層は、上記第３面と連結される第１電極パターン、上記第１電極パターンと上記第３方向に離隔して配置され、上記第４面と連結される第２電極パターンを含み、上記フローティング電極層は、上記第３面及び上記第４面と離隔して配置される第３電極パターン、上記第３電極パターンと離隔して配置され、上記第３面と連結される第４電極パターン、及び上記第３電極パターンと離隔して配置され、上記第４面と連結される第５電極パターンを含むことができる。
【００１０】
本発明のさらに他の一実施形態に係る積層型電子部品は、誘電体層、上記誘電体層を挟んで第１方向に交互に配置される内部電極層及びフローティング電極層を含み、上記第１方向に対向する第１面及び第２面、上記第１面及び第２面と連結され、第２方向に対向する第３面及び第４面、上記第１面～第４面と連結され、第３方向に対向する第５面及び第６面を含む本体と、上記第３面及び第４面上にそれぞれ配置される外部電極と、を含み、上記内部電極層は、上記第３面と連結される第１電極パターン、上記第１電極パターンと上記第３方向に離隔して配置され、上記第４面と連結される第２電極パターンを含み、上記フローティング電極層は、上記第３面及び上記第４面と離隔して配置される第３電極パターンを含み、上記第１電極パターンは、上記第３面において上記外部電極と接する第１接続部及び上記第１接続部から上記第２方向に延びて配置され、且つ上記第１接続部よりも上記第２方向の長さが長く、上記第３方向の幅が狭い第１本体部を含み、上記第２電極パターンは、上記第４面において上記外部電極と接する第２接続部及び上記第２接続部から上記第２方向に延びて配置され、且つ上記第２接続部よりも上記第２方向の長さが長く、上記第３方向の幅が狭い第２本体部を含むことができる。
【発明の効果】
（【００１１】以降は省略されています）
