公開番号2025102359
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219755
出願日2023-12-26
発明の名称LEDグループの異常検知装置
出願人フェニックス電機株式会社
代理人個人
主分類H10H 20/00 20250101AFI20250701BHJP()
要約【課題】各LEDの特定にばらつきがあったり、外部からの操作が加わったりしても正しく異常判定ができる、LEDグループの異常検知装置を提供する。

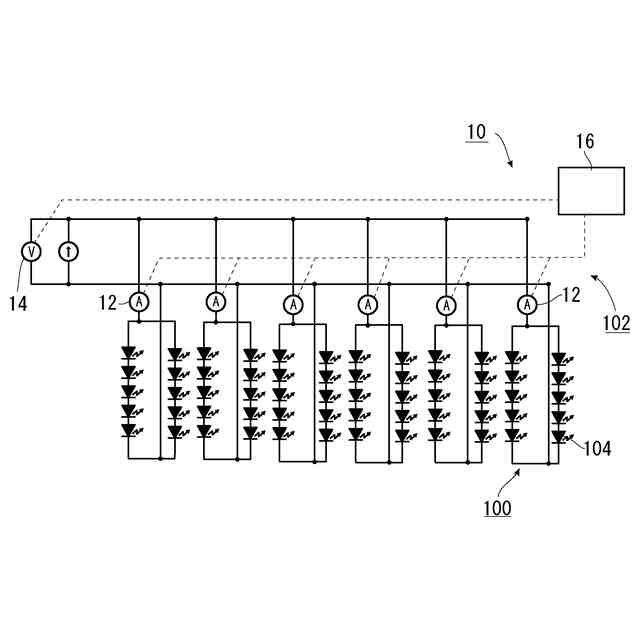

【解決手段】異常検知装置10は、複数のLED104で構成されたひとつあるいは複数のLEDグループ100に流れる電流値および印加される電圧値の変化に基づいてLED104に異常が生じたことを検知する。異常検知装置10は、個々のLEDグループ100に流れる電流値を測定するひとつあるいは複数の電流計12と、複数回測定された電流値に基づいて異常検知を行う検知装置16とを備えている。検知装置16は、各LEDグループ100に流れる電流の実測定値の時間変化分が、測定誤差やLED104の特性のばらつきによって予想される測定値のばらつきから定めた閾値を超えたとき、LED104に異常が生じたと判定する。
【選択図】図1
特許請求の範囲【請求項１】
複数のＬＥＤで構成されたひとつあるいは複数のＬＥＤグループに流れる電流値の変化に基づいて、いずれかの前記ＬＥＤグループに属する前記ＬＥＤに異常が生じたことを検知する異常検知装置であって、
個々の前記ＬＥＤグループに流れる電流値を測定するひとつあるいは複数の電流計と
複数回測定された前記電流値に基づいて異常検知を行う検知装置とを備えており、
前記検知装置は、前記各ＬＥＤグループに流れる電流の実測定値の時間変化分が、測定誤差や前記ＬＥＤの特性のばらつきによって予想される測定値のばらつきから定めた閾値を超えたとき、前記ＬＥＤに異常が生じたと判定する
異常検知装置。
続きを表示（約 1,600 文字）【請求項２】
複数のＬＥＤで構成されたひとつあるいは複数のＬＥＤグループに流れる電流値および印加される電圧値の変化に基づいて、いずれかの前記ＬＥＤグループに属する前記ＬＥＤに異常が生じたことを検知する異常検知装置であって、
個々の前記ＬＥＤグループに流れる電流値を測定するひとつあるいは複数の電流計と、
各前記ＬＥＤグループに印加される電圧値を測定する電圧計と、
複数回測定された前記電流値および電圧値に基づいて異常検知を行う検知装置とを備えており、
前記検知装置は、前記各ＬＥＤグループに流れる電流の実測定値の時間変化分が、測定誤差や前記ＬＥＤの特性のばらつきによって予想される測定値のばらつきから定めた閾値を超えたとき、または、前記各ＬＥＤグループに印加される電圧の実測定値の時間変化分が、測定誤差や前記ＬＥＤの特性のばらつきによって予想される測定値のばらつきから定めた閾値を超えたとき、前記ＬＥＤに異常が生じたと判定する
異常検知装置。
【請求項３】
前記各ＬＥＤグループに流れる電流の実測定値の平均値の時間変化分と、前記各ＬＥＤグループに流れる電流の実測定値の時間変化分とを用いて、前記各ＬＥＤグループに流れる電流の総和を変更したときの異常が発生していない各ＬＥＤグループの電流の時間変化が０になるように補正をかけることを特徴とする、
請求項１または請求項２に記載の異常検知装置。
【請求項４】
前記各ＬＥＤグループに流れる電流の実測定値の平均値及びその時間変化分と、前記各ＬＥＤグループに印加される電圧の実測定値の時間変化分の差と、予め用意しておいたＬＥＤグループの電流電圧特性のデータとを用いて、前記各ＬＥＤグループに流れる電流の総和を変更したときの異常が発生していない前記各ＬＥＤグループに印加される電圧の時間変化が０になるように補正をかけることを特徴とする、
請求項２に記載の異常検知装置。
【請求項５】
予め用意しておいた前記ＬＥＤグループの電流電圧特性のデータと、前記各ＬＥＤグループに印加される電圧の実測定値の時間変化分と、各ＬＥＤグループに流れる電流の実測定値の平均値とから、いずれかのＬＥＤに異常が発生した際に、異常が発生していない前記各ＬＥＤグループに流れる電流の実測定値の時間変化分が０になるように補正をかけることを特徴とする、
請求項２に記載の異常検査装置。
【請求項６】
前記各ＬＥＤグループに流れる電流の実測定値の時間変化分に、前記各ＬＥＤグループに流れる電流の実測定値の平均の逆数をかけてから、異常があるか判定することを特徴とする、
請求項１または請求項２に記載の異常検査装置。
【請求項７】
前記各ＬＥＤグループに流れる電流の実測定値の時間変化分に、前記各ＬＥＤグループのうち、これまでの異常検知で一度も異常が生じたと判定されていない前記ＬＥＤグループに流れる電流の実測定値の平均の逆数をかけてから、異常があるか判定することを特徴とする、
請求項１または請求項２に記載の異常検査装置。
【請求項８】
前記各ＬＥＤグループに流れる電流の実測定値の時間変化分の算出を、直近に測定した前記各ＬＥＤグループに流れる電流の実測定値と、少なくとも２回以上前に測定した前記各ＬＥＤグループに流れる電流の実測定値との差分から行うことを特徴とする、
請求項１または請求項２に記載の異常検知装置。
【請求項９】
前記各ＬＥＤグループに印加される電圧の実測定値の時間変化分の算出を、直近に測定した前記各ＬＥＤグループに印加される電圧の実測定値と、少なくとも２回以上前に測定した前記各ＬＥＤグループに印加される電圧の実測定値との差分から行うことを特徴とする、
請求項２に記載の異常検知装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＬＥＤグループを構成する複数のＬＥＤのいずれかに異常が生じたことを検知する異常検知装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
定電流電源によってＬＥＤグループが定常状態で運転されており、外部からは何も操作をせず、また、各ＬＥＤが壊れたり特性の変化がない場合、各ＬＥＤへの電流値が変化することはない。換言すると、外部からは何も操作をせず、かつ、各ＬＥＤの特性の変化がない状況であるにもかかわらずＬＥＤへの電流値が変化したときは、いずれかのＬＥＤが壊れたことになる。このため、ＬＥＤへの電流値の時間変化を見ることによってＬＥＤに異常が発生したことを検知することができる。
【先行技術文献】
【特許文献】
【０００３】
特願２００４－１３４１４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、各ＬＥＤが理想状態を維持し続けるのであれば、ＬＥＤの異常判定は各ＬＥＤグループへの電流値の変化を見ればよい。しかし、実際には、電流値の測定誤差や各ＬＥＤの特性のばらつきがあり、さらには、外部からの操作が加わることもある。このため、単に各ＬＥＤグループへの電流値の変化を見ているだけでは異常検知を行うことはできず、これらばらつきや外部からの操作が加わっても正しく異常判定ができるようにする必要がある。
【０００５】
あらかじめ測定し、記憶させておいたＬＥＤの電圧や電流のデータと、電流や電圧の測定結果との比較を行うことで、異常が発生したか否かを判定する手法は広く知られている。しかし、新品の頃のＬＥＤの電圧や電流の特性と、ある程度の期間使用した後のＬＥＤの電圧や電流の特性とは大きく異なるため、この手法では、ある程度の期間使用した後のＬＥＤを正しく異常判定できない可能性が高いという問題があった。また、ＬＥＤの電圧は自身の温度によって変化するため、温度の変化が大きいとＬＥＤを正しく異常判定できない可能性が高いという問題がある。
【０００６】
本発明は、このような課題に鑑みてなされたものであり、その目的は、各ＬＥＤの特性にばらつきがあったり、外部からの操作が加わったり、ＬＥＤが劣化したり、ＬＥＤの温度が変化したりしても正しく異常判定ができる、ＬＥＤグループの異常検知装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一局面によれば、
複数のＬＥＤで構成されたひとつあるいは複数のＬＥＤグループに流れる電流値の変化に基づいて、いずれかの前記ＬＥＤグループに属する前記ＬＥＤに異常が生じたことを検知する異常検知装置であって、
個々の前記ＬＥＤグループに流れる電流値を測定するひとつあるいは複数の電流計と
複数回測定された前記電流値に基づいて異常検知を行う検知装置とを備えており、
前記検知装置は、前記各ＬＥＤグループに流れる電流の実測定値の時間変化分が、測定誤差や前記ＬＥＤの特性のばらつきによって予想される測定値のばらつきから定めた閾値を超えたとき、前記ＬＥＤに異常が生じたと判定する
異常検知装置が提供される。
【０００８】
本発明の別の局面によれば、
複数のＬＥＤで構成されたひとつあるいは複数のＬＥＤグループに流れる電流値および印加される電圧値の変化に基づいて、いずれかの前記ＬＥＤグループに属する前記ＬＥＤに異常が生じたことを検知する異常検知装置であって、
個々の前記ＬＥＤグループに流れる電流値を測定するひとつあるいは複数の電流計と、
各前記ＬＥＤグループに印加される電圧値を測定する電圧計と、
複数回測定された前記電流値および電圧値に基づいて異常検知を行う検知装置とを備えており、
前記検知装置は、前記各ＬＥＤグループに流れる電流の実測定値の時間変化分が、測定誤差や前記ＬＥＤの特性のばらつきによって予想される測定値のばらつきから定めた閾値を超えたとき、または、前記各ＬＥＤグループに印加される電圧の実測定値の時間変化分が、測定誤差や前記ＬＥＤの特性のばらつきによって予想される測定値のばらつきから定めた閾値を超えたとき、前記ＬＥＤに異常が生じたと判定する
異常検知装置が提供される。
【０００９】
好適には、
前記各ＬＥＤグループに流れる電流の実測定値の平均値の時間変化分と、前記各ＬＥＤグループに流れる電流の実測定値の時間変化分とを用いて、前記各ＬＥＤグループに流れる電流の総和を変更したときの異常が発生していない各ＬＥＤグループの電流の時間変化が０になるように補正をかける。
【００１０】
好適には、
前記各ＬＥＤグループに流れる電流の実測定値の平均値及びその時間変化分と、前記各ＬＥＤグループに印加される電圧の実測定値の時間変化分の差と、予め用意しておいたＬＥＤグループの電流電圧特性のデータとを用いて、前記各ＬＥＤグループに流れる電流の総和を変更したときの異常が発生していない前記各ＬＥＤグループに印加される電圧の時間変化が０になるように補正をかける。
（【００１１】以降は省略されています）
