公開番号2025099677
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216529
出願日2023-12-22
発明の名称電池モジュール
出願人株式会社AESCジャパン
代理人個人,個人
主分類H01M 50/289 20210101AFI20250626BHJP(基本的電気素子)
要約【課題】隣り合う電池セルの間に少なくとも部分的に仕切体を簡易に配置する。

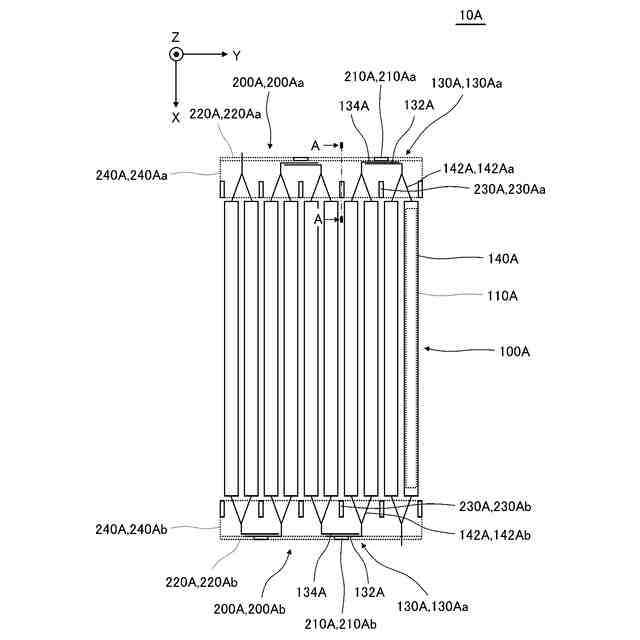

【解決手段】電池モジュール10Aは、複数の電池セル100Aと、隣り合う電池セル100Aを少なくとも部分的に互いに仕切る仕切板230Aと、仕切板230Aを保持する保持板220A及び接続板240Aと、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
複数の電池セルと、
隣り合う電池セルを少なくとも部分的に互いに仕切る仕切体と、
前記仕切体を保持する保持体と、
を備える電池モジュール。
続きを表示（約 530 文字）【請求項２】
前記複数の電池セルの各々は、前記複数の電池セルの各々の所定部位から突出した端子を有し、
前記仕切体は、隣り合う電池セルの前記所定部位を互いに仕切っている、請求項１に記載の電池モジュール。
【請求項３】
前記仕切体は、前記隣り合う電池セルの前記所定部位から少なくとも部分的に離間している、請求項２に記載の電池モジュール。
【請求項４】
前記仕切体は、前記隣り合う電池セルの最近接部分の間に少なくとも部分的に位置していない、請求項２又は３に記載の電池モジュール。
【請求項５】
前記端子は、前記複数の電池セルの各々の両側に位置している、請求項２又は３に記載の電池モジュール。
【請求項６】
前記仕切体は、直列に接続された電池セルを少なくとも部分的に仕切っている、請求項１～３のいずれか一項に記載の電池モジュール。
【請求項７】
並列に接続された電池セルの間に前記仕切体が位置していない、請求項６に記載の電池モジュール。
【請求項８】
前記保持体は、複数の前記仕切体を保持している、請求項１～３のいずれか一項に記載の電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池モジュールに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、様々な電池モジュールが開発されている。電池モジュールは、複数の電池セルを備えている。
【０００３】
特許文献１には、電池モジュールについて記載されている。電池モジュールは、所定方向に積層された複数のセルと、隣り合うセルの間に位置する断熱緩衝材と、を備えている。
【０００４】
特許文献２には、セルユニットについて記載されている。セルユニットは、互いに電気的に接続された複数のセルを各々が含む複数のセル群と、隣り合うセル群の間に位置する耐熱絶縁部材と、を備えている。
【０００５】
特許文献３には、電池モジュールについて記載されている。電池モジュールは、所定方向に積層された複数の電池セルを備えている。各電池セルは、互いに電気的に接続された第１電池セル及び第２電池セルと、第１電池セル及び第２電池セルの間に位置する断熱部材と、を有している。
【０００６】
特許文献４には、組電池について記載されている。組電池は、所定方向に積層された複数の単電池と、複数の単電池の一端側に配置されたスペーサと、を備えている。スペーサの少なくとも一部分は、隣り合う単電池の電極タブの間に位置している。
【先行技術文献】
【特許文献】
【０００７】
中国特許出願公開第１１３１４０８５２号明細書
中国実用新案２１５６４４８８０号明細書
米国特許出願公開第２０２３／０２９１０２６号明細書
特開２０１８－１２９２４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１～４に記載されているように、隣り合う電池セルの間には、少なくとも部分的に仕切体が配置されることがある。仕切体は、隣り合う電池セルの間に簡易に配置されることが望ましい。
【０００９】
本発明の目的の一例は、隣り合う電池セルの間に少なくとも部分的に仕切体を簡易に配置することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【００１０】
本発明の一態様は、以下のとおりである。
１．複数の電池セルと、
隣り合う電池セルを少なくとも部分的に互いに仕切る仕切体と、
前記仕切体を保持する保持体と、
を備える電池モジュール。
２．前記複数の電池セルの各々は、前記複数の電池セルの各々の所定部位から突出した端子を有し、
前記仕切体は、隣り合う電池セルの前記所定部位を互いに仕切っている、１．に記載の電池モジュール。
３．前記仕切体は、前記隣り合う電池セルの前記所定部位から少なくとも部分的に離間している、２．に記載の電池モジュール。
４．前記仕切体は、前記隣り合う電池セルの最近接部分の間に少なくとも部分的に位置していない、２．又は３．に記載の電池モジュール。
５．前記端子は、前記複数の電池セルの各々の両側に位置している、２．～４．のいずれか一に記載の電池モジュール。
６．前記仕切体は、直列に接続された電池セルを少なくとも部分的に仕切っている、１．～５．のいずれか一に記載の電池モジュール。
７．並列に接続された電池セルの間に前記仕切体が位置していない、６．に記載の電池モジュール。
８．前記保持体は、複数の前記仕切体を保持している、１．～７．のいずれか一に記載の電池モジュール。
【発明の効果】
（【００１１】以降は省略されています）
