公開番号2025098084
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2025042102,2021543720
出願日2025-03-17,2020-08-27
発明の名称端末装置および通信システム
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 68/00 20090101AFI20250624BHJP(電気通信技術)
要約【課題】迅速なNW接続を可能とする技術を提供する。
【解決手段】通信システムは、通信端末と、通信端末と無線通信可能に構成された複数のネットワークとを備える。通信端末は、通信端末へ複数のネットワークからそれぞれ送信される複数のページングのうちで衝突するものがあるか否かを判断する(ST1615)。通信端末は、ページングの衝突を検出した場合、衝突を起こすページングを送信するネットワークのうちの少なくとも1つに対して、ページングの衝突を通知する(ST1629)。
【選択図】図16
特許請求の範囲【請求項１】

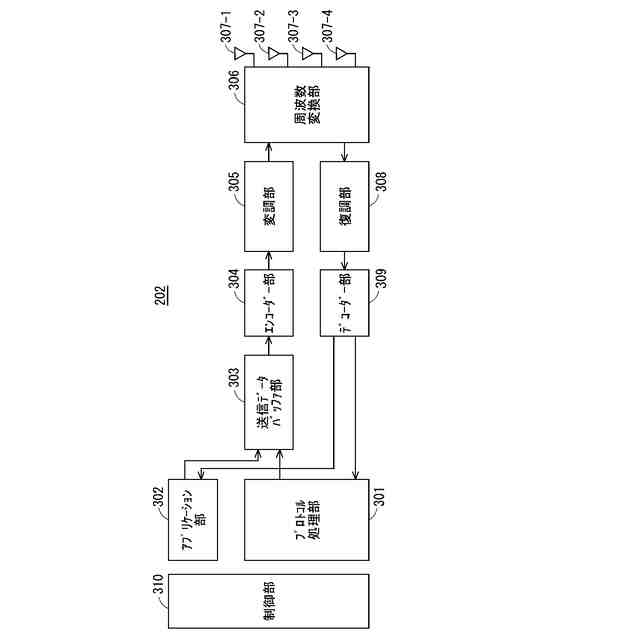

複数のＳＩＭ（Subscriber Identity Module）を有する端末装置であって、
前記端末装置は、前記複数のＳＩＭを用いて複数のネットワークに接続するように構成され、
前記端末装置は、前記複数のネットワークの間のページング衝突を判定するように構成される、
端末装置。
続きを表示（約 1,000 文字）【請求項２】
前記端末装置は、前記ページング衝突を回避するための手続きを実行するように構成される、
請求項１に記載の端末装置。
【請求項３】
前記複数のネットワークは、ＡＭＦ（Access and Mobility Management Function）を含む第１のネットワークと、第２のネットワークとを含み、
前記端末装置は、前記手続きにおいて、前記第２のネットワークとの前記ページング衝突を回避するための情報を含む第１のＮＡＳ（Non-Access Stream）シグナリングを、前記ＡＭＦに送信するように構成される、
請求項２に記載の端末装置。
【請求項４】
前記情報は、前記端末装置を識別するための識別情報を含む、
請求項３に記載の端末装置。
【請求項５】
前記識別情報は、前記ＡＭＦによって割り当てられた５Ｇ－ＧＵＴＩ（5G Globally Unique Temporary Identifier）である、
請求項４に記載の端末装置。
【請求項６】
前記端末装置は、前記手続きにおいて、前記ＡＭＦから、前記ＡＭＦによって変更された前記識別情報を含む第２のＮＡＳシグナリングを受信するように構成され、
前記変更された識別情報に基づいて、前記第１のネットワークによるページングのタイミングが変更される、
請求項４に記載の端末装置。
【請求項７】
前記端末装置は、前記第２のＮＡＳシグナリングの受信に応じて、前記ＡＭＦに対して、前記手続きの完了を示す第３のＮＡＳシグナリングを送信するように構成される、
請求項６に記載の端末装置。
【請求項８】
前記複数のネットワークは、第１のネットワークと、第２のネットワークとを含み、
前記端末装置は、前記手続きにおいて、前記第２のネットワークとの前記ページング衝突を回避するための情報を含むシグナリングを、前記第１のネットワークにおける基地局装置に送信するように構成される、
請求項２に記載の端末装置。
【請求項９】
複数のＳＩＭ（Subscriber Identity Module）を有し、前記複数のＳＩＭを用いて複数のネットワークに接続するように構成された端末装置を備える通信システムであって、
前記端末装置は、前記複数のネットワークの間のページング衝突を判定するように構成される、
通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無線通信技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】

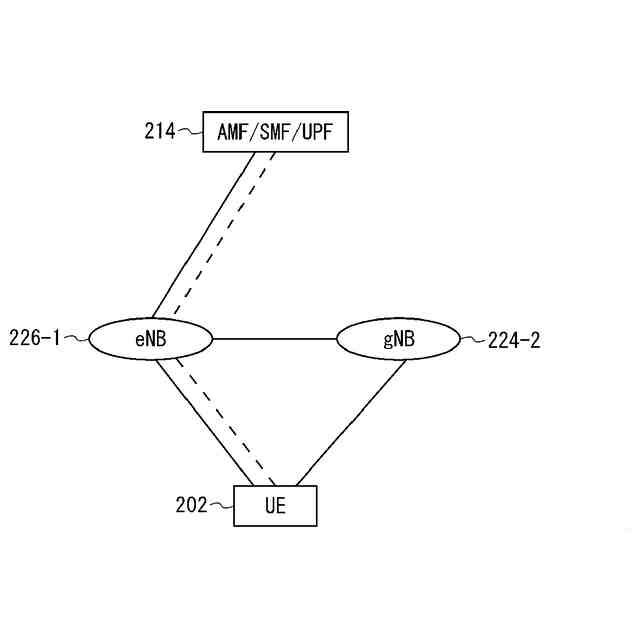

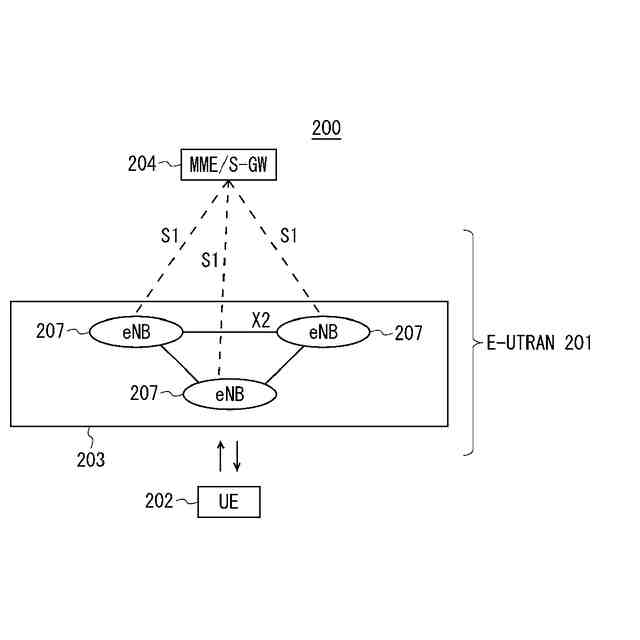

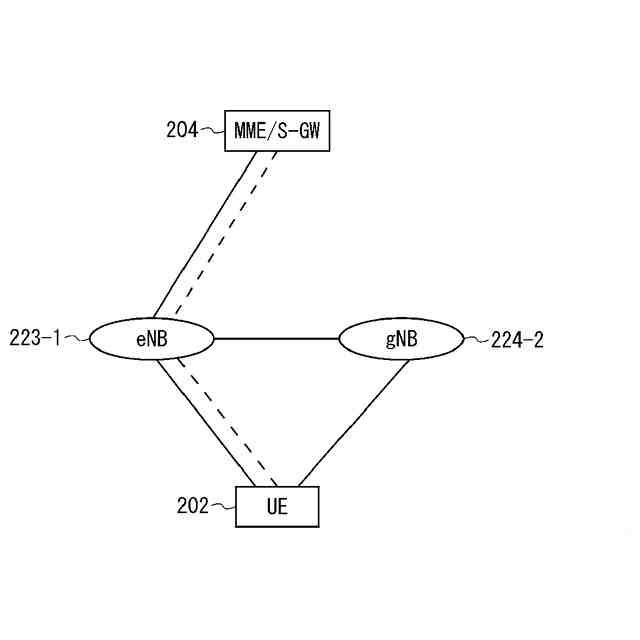

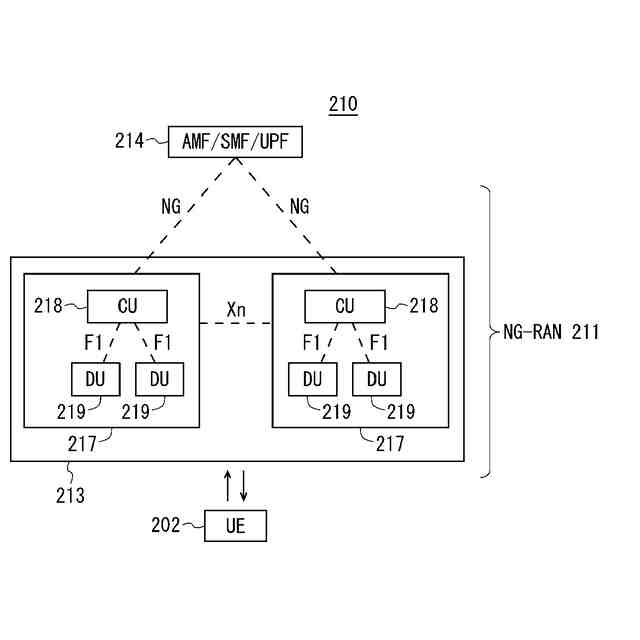

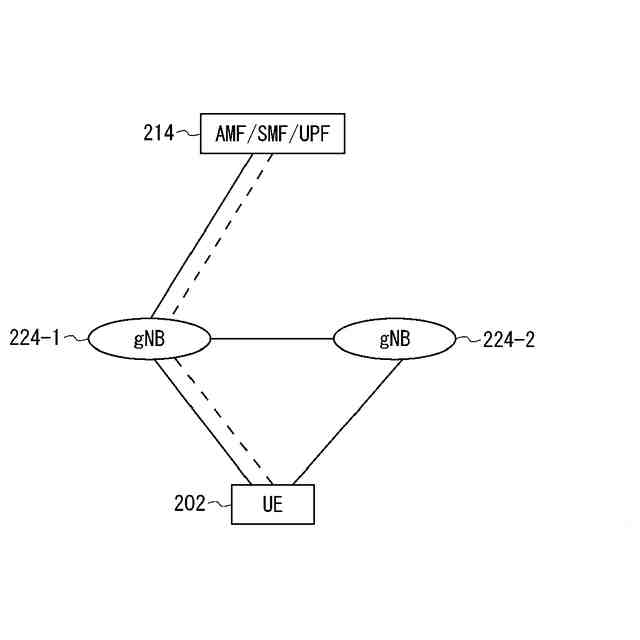

移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）において、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される通信方式が検討されている（例えば、非特許文献１～５）。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００３】
ＬＴＥのアクセス方式としては、下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Carrier Frequency Division Multiple Access）が用いられる。また、ＬＴＥは、Ｗ－ＣＤＭＡ（Wideband Code Division Multiple Access）とは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００４】

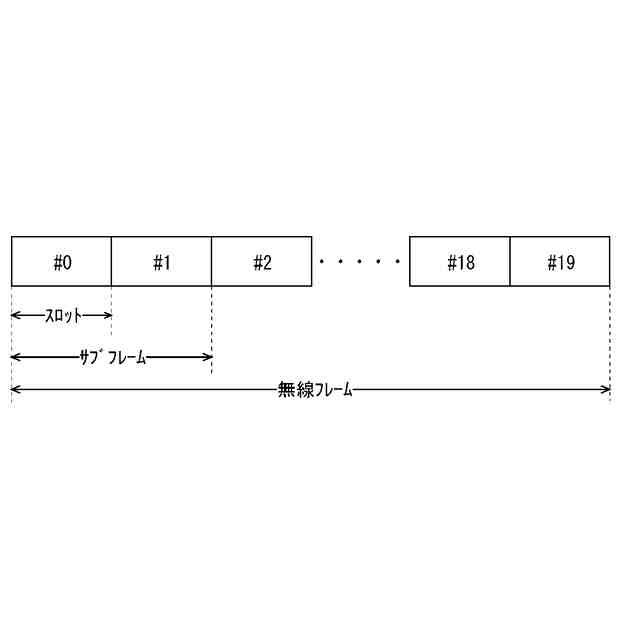

非特許文献１（５章）に記載される、３ＧＰＰでの、ＬＴＥシステムにおけるフレーム構成に関する決定事項について、図１を用いて説明する。図１は、ＬＴＥ方式の通信システムで使用される無線フレームの構成を示す説明図である。図１において、１つの無線フレーム（Radio frame）は１０ｍｓである。無線フレームは１０個の等しい大きさのサブフレーム（Subframe）に分割される。サブフレームは、２個の等しい大きさのスロット（slot）に分割される。無線フレーム毎に１番目および６番目のサブフレームに下り同期信号（Downlink Synchronization Signal）が含まれる。同期信号には、第一同期信号（Primary Synchronization Signal：Ｐ－ＳＳ）と、第二同期信号（Secondary Synchronization Signal：Ｓ－ＳＳ）とがある。
【０００５】
３ＧＰＰでの、ＬＴＥシステムにおけるチャネル構成に関する決定事項が、非特許文献１（５章）に記載されている。ＣＳＧ（Closed Subscriber Group）セルにおいてもｎｏｎ－ＣＳＧセルと同じチャネル構成が用いられると想定されている。
【０００６】

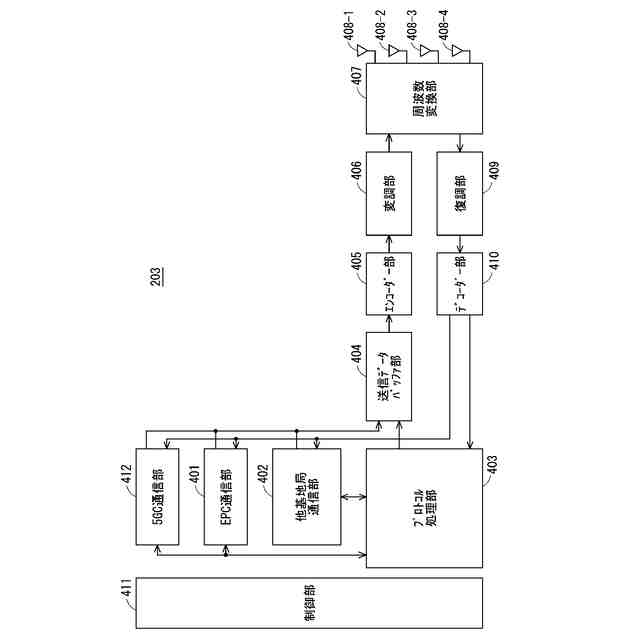

物理報知チャネル（Physical Broadcast Channel：ＰＢＣＨ）は、基地局装置（以下、単に「基地局」という場合がある）から移動端末装置（以下、単に「移動端末」という場合がある）などの通信端末装置（以下、単に「通信端末」という場合がある）への下り送信用のチャネルである。ＢＣＨトランスポートブロック（transport block）は、４０ｍｓ間隔中の４個のサブフレームにマッピングされる。４０ｍｓタイミングの明白なシグナリングはない。
【０００７】
物理制御フォーマットインジケータチャネル（Physical Control Format Indicator Channel：ＰＣＦＩＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＣＦＩＣＨは、ＰＤＣＣＨｓのために用いるＯＦＤＭ（Orthogonal Frequency Division Multiplexing）シンボルの数を、基地局から通信端末へ通知する。ＰＣＦＩＣＨは、サブフレーム毎に送信される。
【０００８】
物理下り制御チャネル（Physical Downlink Control Channel：ＰＤＣＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＣＣＨは、後述のトランスポートチャネルの１つである下り共有チャネル（Downlink Shared Channel：ＤＬ－ＳＣＨ）のリソース割り当て（allocation）情報、後述のトランスポートチャネルの１つであるページングチャネル（Paging Channel：ＰＣＨ）のリソース割り当て（allocation）情報、ＤＬ－ＳＣＨに関するＨＡＲＱ（Hybrid Automatic Repeat reQuest）情報を通知する。ＰＤＣＣＨは、上りスケジューリンググラント（Uplink Scheduling Grant）を運ぶ。ＰＤＣＣＨは、上り送信に対する応答信号であるＡｃｋ（Acknowledgement）／Ｎａｃｋ（Negative Acknowledgement）を運ぶ。ＰＤＣＣＨは、Ｌ１／Ｌ２制御信号とも呼ばれる。
【０００９】
物理下り共有チャネル（Physical Downlink Shared Channel：ＰＤＳＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＳＣＨには、トランスポートチャネルである下り共有チャネル（ＤＬ－ＳＣＨ）、およびトランスポートチャネルであるＰＣＨがマッピングされている。
【００１０】
物理マルチキャストチャネル（Physical Multicast Channel：ＰＭＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＭＣＨには、トランスポートチャネルであるマルチキャストチャネル（Multicast Channel：ＭＣＨ）がマッピングされている。
（【００１１】以降は省略されています）
