公開番号2025083490
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025040037,2024000567
出願日2025-03-13,2020-12-02
発明の名称センサ装置
出願人パイオニア株式会社
代理人個人,個人
主分類G01S 7/481 20060101AFI20250523BHJP(測定;試験)
要約【課題】筐体への光学装置の収容を簡易にする。
【解決手段】筐体(100)の第1部分(110)と第2部分(120)とは、第1側面(114)(窓部(130))側(前側、すなわち、第1方向(X)の正方向側)から第1側面(114)(窓部(130))の反対側(第4側面(124)側)(後側、すなわち、第1方向(X)の負方向側)に向かうにつれて、筐体(100)の第1面(112)又は第2面(122)に対して、筐体(100)の第2面(122)側(上側、すなわち、第3方向(Z)の正方向側)から第1面(112)側(下側、すなわち、第3方向(Z)の負方向側)に向かって斜めに分離可能となっている。
【選択図】図5
特許請求の範囲【請求項１】
第１面と、前記第１面が向けられた方向に対して側方に向けられており、窓部が設けられた第１側面と、を含む第１部分と、前記第１面が向けられた方向に対して反対側に向けられた第２面を含む第２部分と、を有する筐体と、
前記筐体に収容され、前記筐体の前記第１部分に取り付けられており、前記窓部を透過する電磁波によって物体を走査する光学装置と、
を備え、
前記筐体の前記第１部分と前記第２部分とは、前記第１側面側から前記第１側面側の反対側に向かうにつれて、前記筐体の前記第１面又は前記第２面に対して、前記筐体の前記第２面側から前記筐体の前記第１面側に向かって斜めに分離可能になっている、センサ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、センサ装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、ＭＥＭＳ（ＭｉｃｒｏＥｌｅｃｔｒｏＭｅｃｈａｎｉｃａｌＳｙｓｔｅｍｓ）ミラー等の可動反射部を有する光学装置（例えば、ＬｉＤＡＲ（ＬｉｇｈｔＤｅｔｅｃｔｉｏｎＡｎｄＲａｎｇｉｎｇ）又はＲＡＤＡＲ（ＲＡｄｉｏＤｅｔｅｃｔｉｏｎＡｎｄＲａｎｇｉｎｇ））が開発されている。光学装置の可動反射部は、赤外線等の電磁波によって、光学装置の外部に位置する物体を走査する。
【０００３】
例えば特許文献１に記載されているように、光学装置は、筐体に収容されることがある。特許文献１の光学装置は、投光部、スキャン部及び受光部を有している。これらの投光部、スキャン部及び受光部は、筐体に収容されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１２８２３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば特許文献１に記載されているように光学装置を筐体に収容する場合、筐体への光学装置の収容は簡易であることが望ましい。
【０００６】
本発明が解決しようとする課題としては、筐体への光学装置の収容を簡易にすることが一例として挙げられる。
【課題を解決するための手段】
【０００７】
第１の発明は、
第１面と、前記第１面が向けられた方向に対して側方に向けられており、窓部が設けられた第１側面と、を含む第１部分と、前記第１面が向けられた方向に対して反対側に向けられた第２面を含む第２部分と、を有する筐体と、
前記筐体に収容され、前記筐体の前記第１部分に取り付けられており、前記窓部を透過する電磁波によって物体を走査する光学装置と、
を備え、
前記筐体の前記第１部分と前記第２部分とは、前記第１側面側から前記第１側面側の反対側に向かうにつれて、前記筐体の前記第１面又は前記第２面に対して、前記筐体の前記第２面側から前記筐体の前記第１面側に向かって斜めに分離可能になっている、センサ装置である。
【図面の簡単な説明】
【０００８】

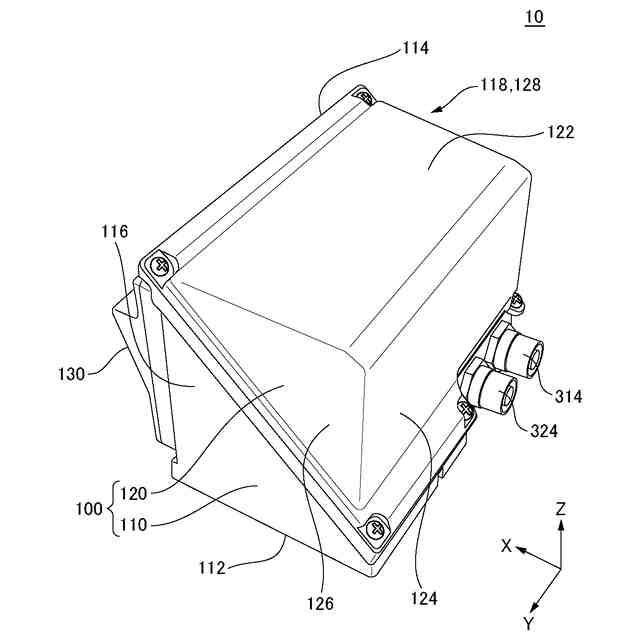

実施形態に係るセンサ装置の上方及び後方からの斜視図である。

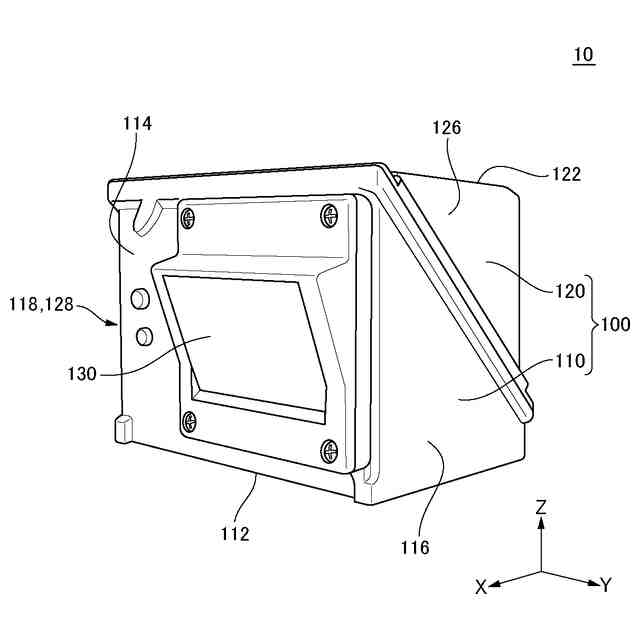

図１に示したセンサ装置の前方からの斜視図である。

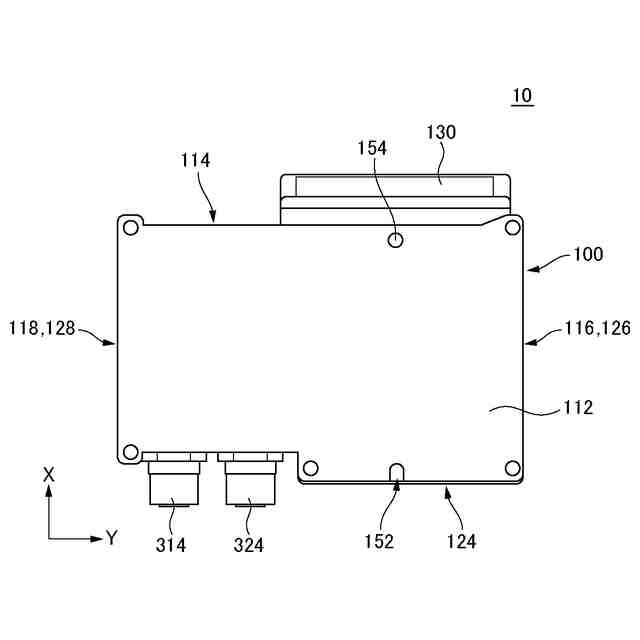

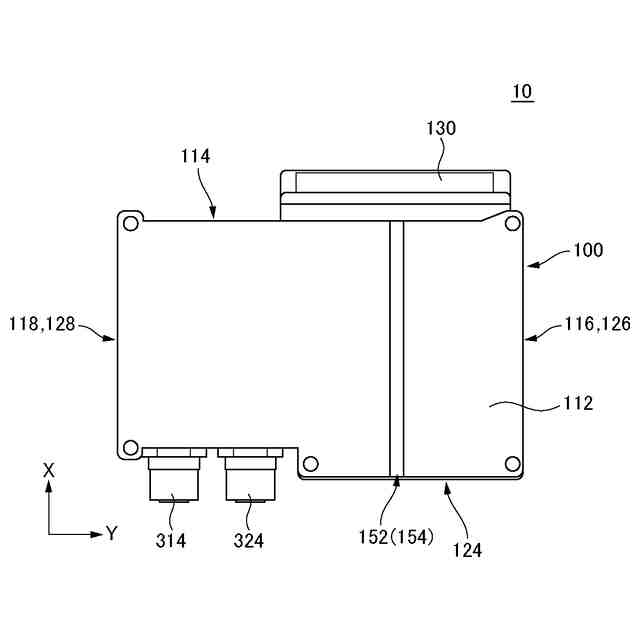

図１に示したセンサ装置の下面図である。

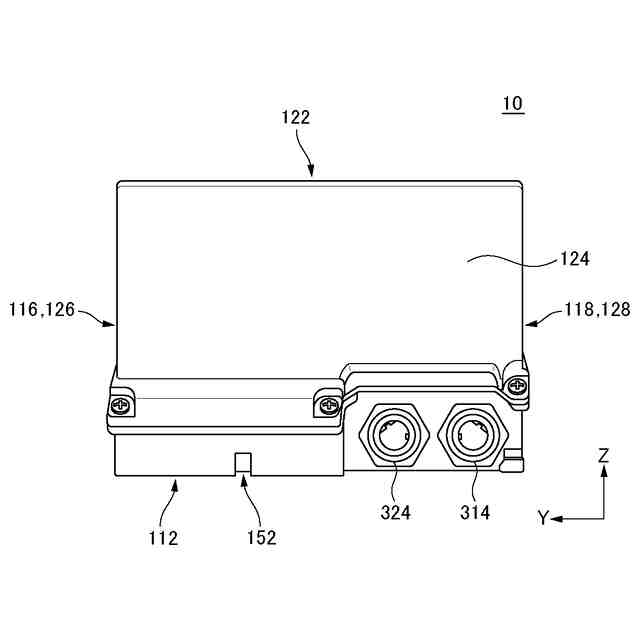

図１に示したセンサ装置の後面図である。

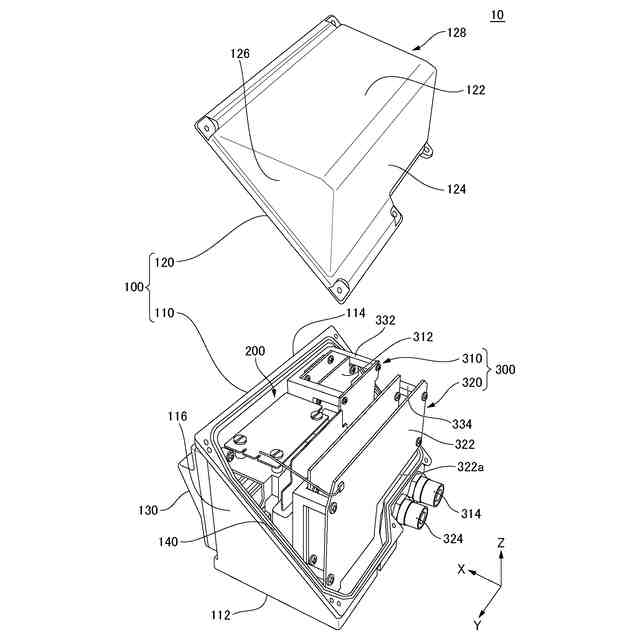

図１に示したセンサ装置の分解斜視図である。

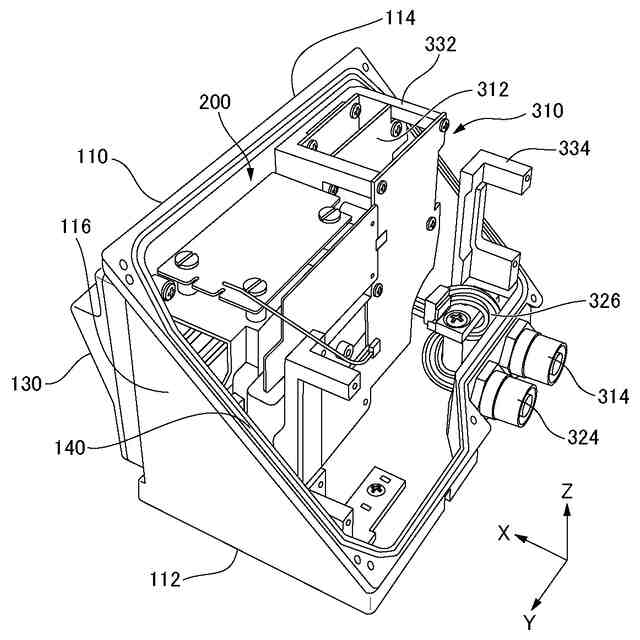

図５から筐体の第２部分と、電子装置の制御部と、を取り除いた図である。

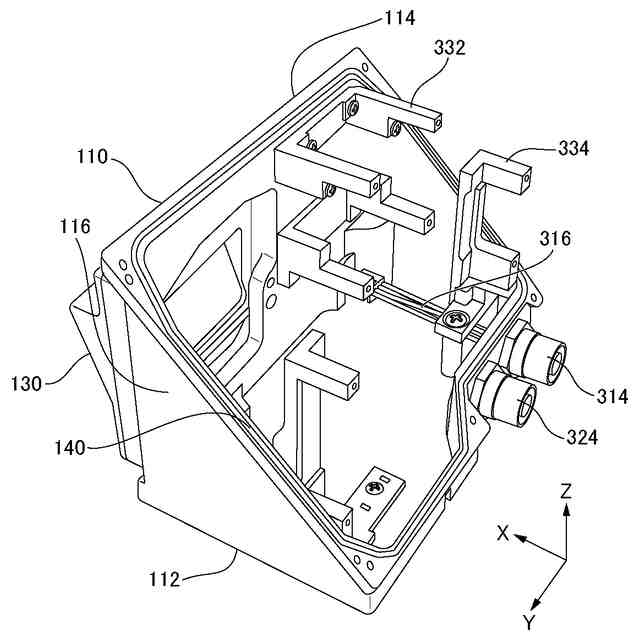

図６から光学装置と、電子装置の電源部と、制御配線と、を取り除いた図である。

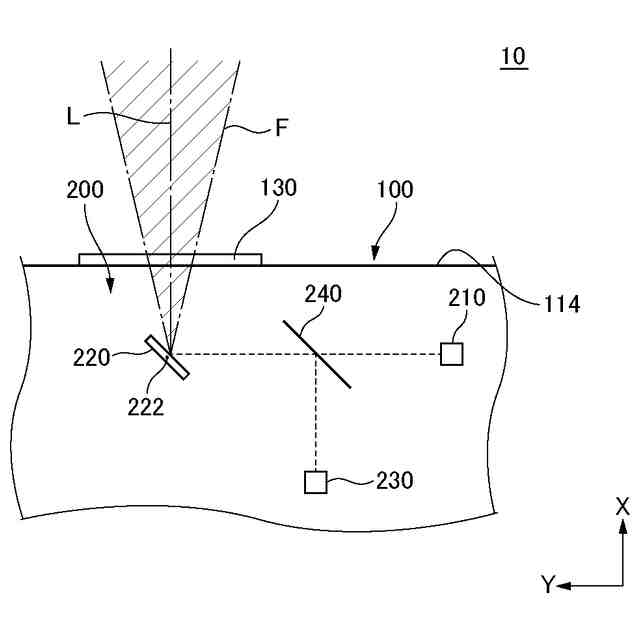

図１から図７を用いて説明した筐体に収容される光学装置の動作の一例を説明するための図である。
図３の変形例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を用いて説明する。なお、すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
【００１０】
図１は、実施形態に係るセンサ装置１０の上方及び後方からの斜視図である。図２は、図１に示したセンサ装置１０の前方からの斜視図である。図３は、図１に示したセンサ装置１０の下面図である。図４は、図１に示したセンサ装置１０の後面図である。図５は、図１に示したセンサ装置１０の分解斜視図である。図６は、図５から筐体１００の第２部分１２０と、電子装置３００の制御部３２０と、を取り除いた図である。図７は、図６から光学装置２００と、電子装置３００の電源部３１０と、制御配線３２６と、を取り除いた図である。
（【００１１】以降は省略されています）
