公開番号2025083214
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196978
出願日2023-11-20
発明の名称遊技機
出願人株式会社北電子
代理人弁理士法人平和国際特許事務所
主分類A63F 5/04 20060101AFI20250523BHJP(スポーツ;ゲーム;娯楽)
要約【課題】従来にない興趣性の高い遊技機を提供する。
【解決手段】遊技者に有利な第1遊技状態から第2遊技状態に制御可能な制御手段と、第1遊技状態での遊技の進行に応じて変動し得る変動値を規定可能な規定手段と、第1遊技状態において、変動値を計数可能な計数手段とを備え、制御手段は、第1の第1遊技状態において、計数手段により計数される第1の変動値が終了値に到達した場合、第1の第1遊技状態から第1の第2遊技状態に制御することが可能であり、第1の第2遊技状態から移行した第2の第1遊技状態において、計数手段により計数される第2の変動値が終了値に到達した場合、第2の第1遊技状態から第2の第2遊技状態に制御することが可能であり、規定手段は、第2の変動値を、第1の変動値に、第1の第1遊技状態において決定手段により決定された加算値が加算された値以上の値として規定することが可能な構成としている。
【選択図】図20
特許請求の範囲【請求項１】
遊技者に有利な第１遊技状態から第２遊技状態に制御可能な制御手段と、
前記第２遊技状態において、前記第１遊技状態に移行させるかを判定可能な判定手段と、
前記第１遊技状態での遊技の進行に応じて変動し得る変動値を規定可能な規定手段と、
前記第１遊技状態において、前記変動値を計数可能な計数手段と、
前記第１遊技状態において、所定条件が成立した場合、加算値を決定可能な決定手段と、
前記制御手段は、
第１の第１遊技状態において、前記計数手段により計数される第１の変動値が終了値に到達した場合、当該第１の第１遊技状態から第１の第２遊技状態に制御することが可能であり、
前記第１の第２遊技状態から移行した第２の第１遊技状態において、前記計数手段により計数される第２の変動値が終了値に到達した場合、当該第２の第１遊技状態から第２の第２遊技状態に制御することが可能であり、
前記規定手段は、
前記第２の変動値を、前記第１の変動値に、前記第１の第１遊技状態において前記決定手段により決定された加算値が加算された値以上の値として規定することが可能である
ことを特徴とする遊技機。
続きを表示（約 630 文字）【請求項２】
前記制御手段は、
前記第１の第１遊技状態において、前記第１の変動値に、前記第１の第１遊技状態において前記決定手段により決定された加算値が加算された値が、終了値に到達した場合、前記第１の第２遊技状態に制御することが可能である
ことを特徴とする請求項１に記載の遊技機。
【請求項３】
前記第２の第１遊技状態に制御されている状態であって、且つ、前記第２の変動値に基づく遊技価値の獲得可能数が特別値に到達している状態において、前記所定条件が成立した場合、前記第２の第２遊技状態を延長させるための特典を付与可能である付与手段を備えた
ことを特徴とする請求項１又は２に記載の遊技機。
【請求項４】
前記制御手段は、
第３遊技状態及び第４遊技状態に制御することが可能であり、
前記規定手段は、
前記第３遊技状態から移行した前記第１遊技状態の開始時に規定される変動値よりも、前記第４遊技状態から移行した前記第１遊技状態の開始時に規定される変動値の方が、大きい値を規定する確率が高い
ことを特徴とする請求項１又は２に記載の遊技機。
【請求項５】
前記制御手段は、
特定条件の成立に基づいて、第５遊技状態に制御することが可能であり、
前記第５遊技状態から前記第４遊技状態に制御することが可能である
ことを特徴とする請求項４に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
遊技機として、例えば、スロットマシンが知られており、スロットマシンにおいては、遊技者に有利な遊技状態として、小役やリプレイ役の入賞を成立可能に報知するＡＴ（アシストタイム）と称される遊技状態を有するものがある。
このようなスロットマシンにおいては、所定条件が成立した場合、遊技者に有利な遊技状態を延長させるための特典を付与するものが知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－３０６４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、このような従来の遊技機には、改善の余地があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明の遊技機は、遊技者に有利な第１遊技状態から第２遊技状態に制御可能な制御手段と、前記第２遊技状態において、前記第１遊技状態に移行させるかを判定可能な判定手段と、前記第１遊技状態での遊技の進行に応じて変動し得る変動値を規定可能な規定手段と、前記第１遊技状態において、前記変動値を計数可能な計数手段と、前記第１遊技状態において、所定条件が成立した場合、加算値を決定可能な決定手段と、前記制御手段は、第１の第１遊技状態において、前記計数手段により計数される第１の変動値が終了値に到達した場合、当該第１の第１遊技状態から第１の第２遊技状態に制御することが可能であり、前記第１の第２遊技状態から移行した第２の第１遊技状態において、前記計数手段により計数される第２の変動値が終了値に到達した場合、当該第２の第１遊技状態から第２の第２遊技状態に制御することが可能であり、前記規定手段は、前記第２の変動値を、前記第１の変動値に、前記第１の第１遊技状態において前記決定手段により決定された加算値が加算された値以上の値として規定することが可能である構成としている。
【図面の簡単な説明】
【０００６】

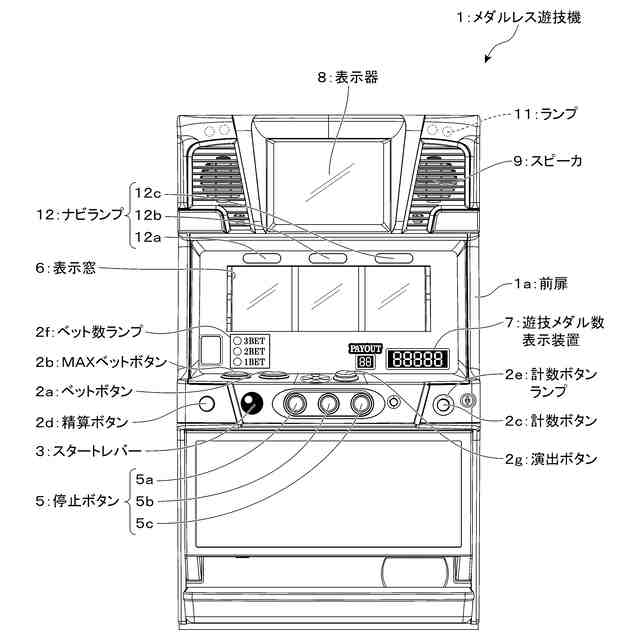

第１実施形態に係るメダルレス遊技機の外観を示す概略正面図である。

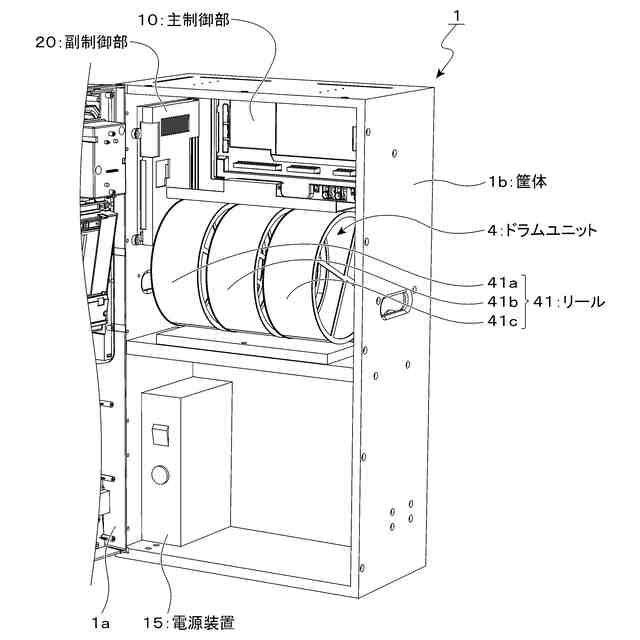

第１実施形態に係るメダルレス遊技機の内部構成を示す概略斜視図である。

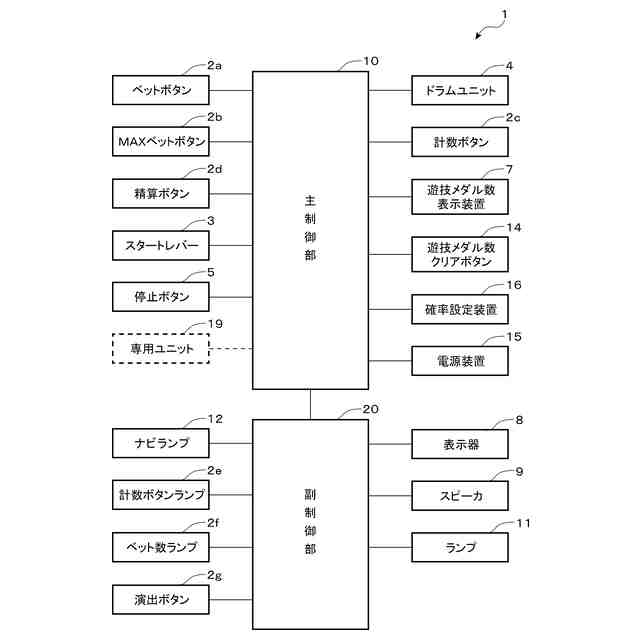

第１実施形態に係るメダルレス遊技機の制御構成を示すブロック図である。

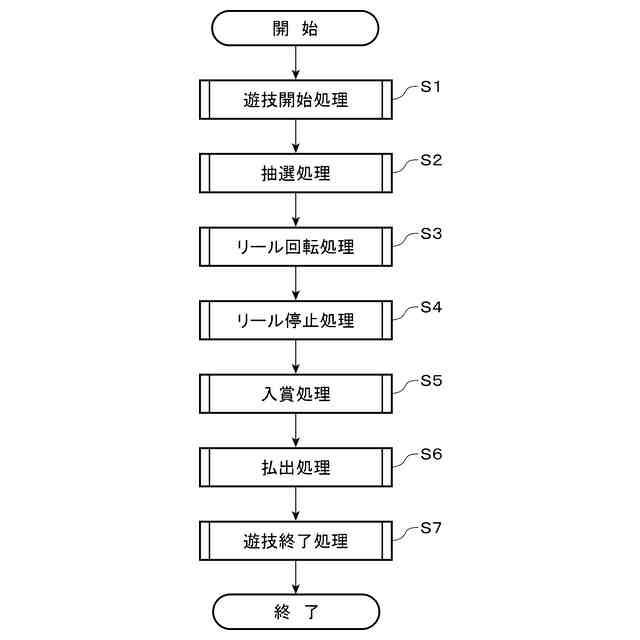

第１実施形態に係るメダルレス遊技機の遊技方法を示すフローチャートである。
第１実施形態に係る配当テーブルを示す図表である。

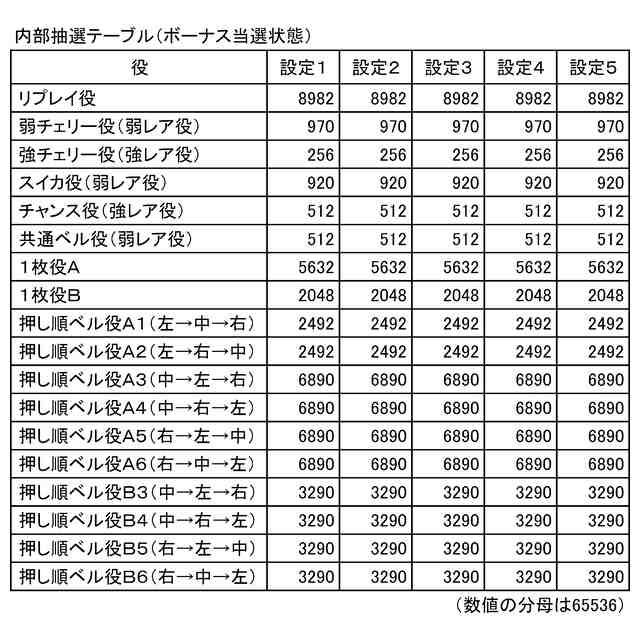

第１実施形態に係る内部抽選テーブルを示す図表である。
第１実施形態に係る遊技状態の遷移を示す状態遷移図である。
第１実施形態に係る有利区間移行時抽選テーブルを示す図表である。

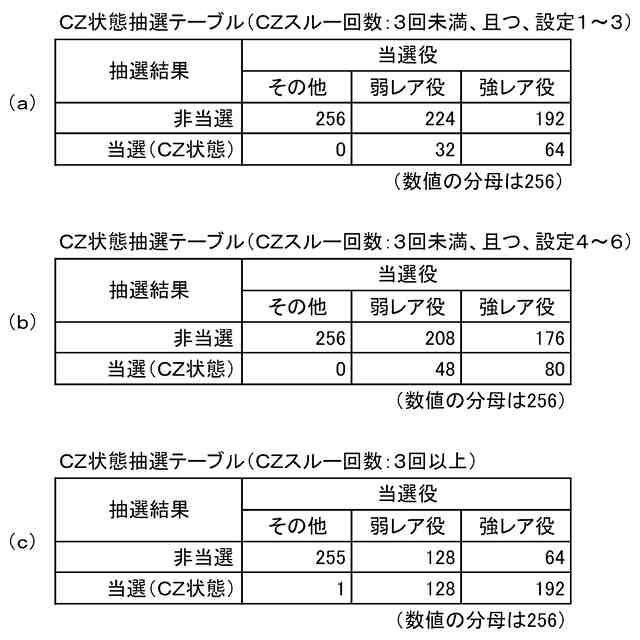

第１実施形態に係るＣＺ状態抽選テーブルを示す図表である。
第１実施形態に係る疑似ボーナス状態抽選テーブルを示す図表である。
第１実施形態に係る初期差枚数抽選テーブル（ＣＺ状態）を示す図表である。
第１実施形態に係る疑似ボーナス状態抽選テーブルを示す図表である。
第１実施形態に係る初期差枚数抽選テーブル（上位ＣＺ状態）を示す図表である。
第１実施形態に係る差枚数上乗せ抽選テーブルを示す図表である。
第１実施形態に係るＥＸゲーム数上乗せ抽選テーブルを示す図表である。
第１実施形態に係る疑似ボーナス状態抽選テーブルを示す図表である。
第１実施形態に係るＣＺ状態中の演出例を説明するための図である。
第１実施形態に係る疑似ボーナス状態中の演出例を説明するための図である。
第１実施形態に係るＳＴ状態中の演出例を説明するための図である。

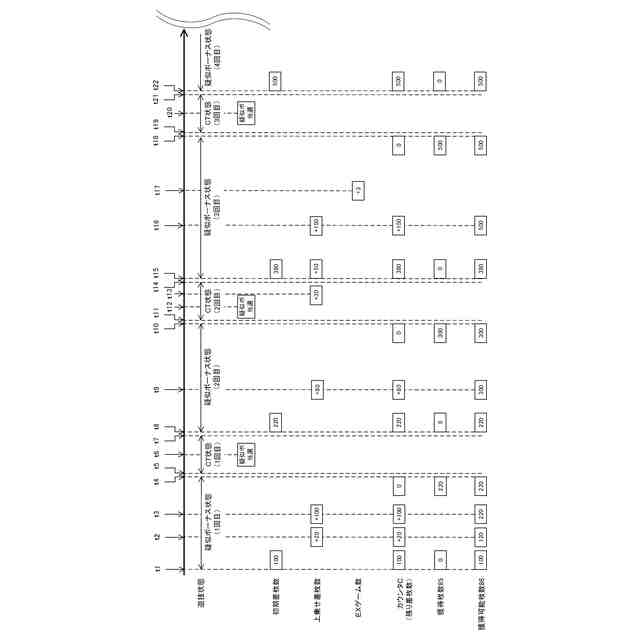

第１実施形態に係る疑似ボーナス状態の初期差枚数の規定を説明するための図である。
第２実施形態に係る遊技状態の遷移を示す状態遷移図である。
第２実施形態に係る特典付与抽選テーブルを示す図表である。
第２実施形態に係る特典種別抽選テーブルを示す図表である。
第２実施形態に係る初期差枚数抽選テーブル（疑似ボーナス状態）を示す図表である。
第２実施形態に係る初期差枚数抽選テーブル（上位ＣＺ状態）を示す図表である。
第２実施形態に係るＳＴモード昇格抽選テーブルを示す図表である。
第２実施形態に係るナビ抽選テーブルを示す図表である。
第２実施形態に係る疑似ボーナス状態中の演出例を説明するための図である。
第２実施形態に係るＳＴ状態中の演出例を説明するための図である。
【発明を実施するための形態】
【０００７】
本発明に係る遊技機の好ましい実施形態について、各図面を参照して説明する。
（第１実施形態）
本実施形態の遊技機は、実物のメダル（遊技媒体）を使用せず、メダルをデータ（いわゆるクレジットメダル）として管理し、電子情報でメダル貸出を行ない遊技するため、遊技者が遊技メダルに触れることなく遊技ができる装置である。
このように、遊技機は、当該データ形式の疑似遊技媒体を使用して遊技を行う遊技機（実施形態ではメダルレス遊技機という）である。このような遊技機は、スマートパチスロ（登録商標）、スマスロ（登録商標）等とも称される。
以下、メダルレス遊技機として、ＡＴ（ＡＲＴ）状態を有する６号機のスロットマシンに適用した例を説明するが、これに限らず、例えば、リアルボーナスの遊技が可能なノーマルタイプ（所謂Ａタイプ）のスロットマシンに適用することもできる。
なお、メダルレス遊技機で使用されるデータとしてのメダルを「遊技メダル」と称し、過去の遊技で獲得した「遊技メダル」を遊技店側（管理装置、専用ユニット）に預けたデータとしてのメダルを「持メダル」と称する。
【０００８】
まず、メダルレス遊技機１の全体構成について説明する。
前扉１ａの中央部には、後方を視認可能な表示窓６が形成されており、この表示窓６を透して、リール４１に表された図柄を視認することができる。
表示窓６の下方には、前側に突出する段部が形成されており、この段部の周辺に、ベットボタン２ａ、ＭＡＸベットボタン２ｂ、演出ボタン２ｇ、計数ボタン２ｃ、精算ボタン２ｄ、スタートレバー３、停止ボタン５などの操作手段や、遊技メダル数表示装置７、計数ボタンランプ２ｅ、ベット数ランプ２ｆなどの報知手段を設けている。なお、遊技メダル数表示装置７は、段部の上面側や前面側に設けるようにしてもよい。
表示窓６の上方には、遊技者に停止ボタン５の操作順序をナビゲートするナビランプ１２を備えている。
前扉１ａの上部には、表示手段及び報知手段として動作する表示器８を備えている。表示器８は、例えば、１画面の液晶表示器を例示することができるが、これに限らず、複数画面の構成（例えばメイン画面とサブ画面）でもよい。なお、表示器８に代え又は加えて前扉１ａの下部（下パネル）に液晶表示器を設けても良く、必ずしも表示器８を設けなくてもよい。
【０００９】
表示器８の側方には、報知手段として動作する、音による演出や報知を行うスピーカ９や、各役の入賞時や表示器８で表示される演出に対応して光の演出や報知を行うランプ１１を備えている。
【００１０】
筐体１ｂの内部には、遊技を統括的に制御するＣＰＵを実装した主制御部１０を備え、また、主制御部１０の制御下で遊技の演出等に関する制御を行うＣＰＵを実装した副制御部２０を備えている。
また、筐体１ｂの内部には、ドラムユニット４を備えている。ドラムユニット４は、水平方向に並設される３つのリール４１ａ～４１ｃ（可変表示手段）を備え、これらリール４１が、ステッピングモータ（図示省略）の駆動によりそれぞれ回転可能に構成されている。
各リール４１ａ～４１ｃの外周面には、所定の配列に従って複数の図柄（識別情報）が表され、リール４１の停止状態において、各リール４１ａ～４１ｃについて、連続する所定数（例えば、３つ）の図柄が表示窓６を透して視認可能となっている。
筐体１ｂの内部には、主制御部１０及び副制御部２０を含む各装置に電力を供給するための電源装置１５を設けている。
筐体１ｂの内部には、遊技メダル数クリアボタン１４や確率設定装置１６が設けられており、台間装置である専用ユニット１９が、各メダルレス遊技機１に対応して遊技機の外部に隣接されている（図示省略）。
（【００１１】以降は省略されています）
