公開番号2025071228
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025025634,2023006210
出願日2025-02-20,2023-01-18
発明の名称遊技機
出願人株式会社北電子
代理人弁理士法人平和国際特許事務所
主分類A63F 5/04 20060101AFI20250424BHJP(スポーツ;ゲーム;娯楽)
要約【課題】一遊技状態が有利な遊技状態に移行することなく終了した際にも、遊技者の遊技意欲を維持できる遊技機を提供する。
【解決手段】主制御部は、疑似ボA1の第1パートにおいて肯定の判定がなされた場合、第2パートに制御することが可能であり、第1パートにおいて肯定の判定がなされることなく疑似ボA1が終了した場合、通常ステージに制御することが可能であり、第2パートにおいて肯定の判定がなされた場合、第3パートを介してATステージに制御することが可能であり、第2パートにおいて、肯定の判定がなされることなく、疑似ボA1が終了した場合、CZ2ステージに制御することが可能である。
【選択図】図74

特許請求の範囲【請求項１】
第１パート及び第２パートを含む第１遊技状態と、第２遊技状態と、第３遊技状態と、第４遊技状態と、を含む複数の遊技状態のうち、何れかの遊技状態に制御可能な遊技状態制御手段と、
前記第１パートにおいて、前記第２パートへ移行させるか否かに関する判定を実行可能な第１判定手段と、
前記第２パートにおいて、前記第２遊技状態へ移行させるか否かに関する判定を実行可能な第２判定手段と、
を備え、
前記遊技状態制御手段は、
前記第１パートにおいて、前記第１判定手段により肯定の判定がなされた場合、前記第２パートに制御することが可能であり、
前記第１パートにおいて、前記第１判定手段により肯定の判定がなされることなく、前記第１遊技状態が終了した場合、前記第３遊技状態に制御することが可能であり、
前記第２パートにおいて、前記第２判定手段により肯定の判定がなされた場合、前記第２遊技状態に制御することが可能であり、
前記第２パートにおいて、前記第２判定手段により肯定の判定がなされることなく、前記第１遊技状態が終了した場合、前記第４遊技状態に制御することが可能である
ことを特徴とする遊技機。
続きを表示（約 760 文字）【請求項２】
前記遊技状態制御手段は、
前記第１パートに滞在中のゲームにおいて、前記第２パートへの移行権利に関するポイントの抽選を実行可能であり、
前記第２パートに滞在中のゲームにおいて、前記第２遊技状態への移行権利の抽選を実行可能であり、
前記第１判定手段は、
前記第１パートに滞在中に当選したポイントの累積値に基づいて、前記第１パートから前記第２パートに移行させるか否かの判定を実行可能であり、
前記第２判定手段は、
前記第２パートに滞在中の一のゲームにおいて、前記第２遊技状態への移行権利に当選したことに基づいて、前記第２遊技状態へ移行させるか否かの判定を実行可能である
ことを特徴とする請求項１に記載の遊技機。
【請求項３】
前記遊技状態制御手段は、
前記第１遊技状態の前記第１パートのゲーム数を加算可能に制御可能であり、
前記第１遊技状態の前記第２パートのゲーム数を加算不可能に制御可能である
ことを特徴とする請求項１又は２に記載の遊技機。
【請求項４】
前記第１遊技状態は、第３パートを有し、
前記遊技状態制御手段は、
前記第２パートから前記第３パートに移行可能に制御可能であり、
前記第３パートに滞在中において、前記第２遊技状態で使用可能な特典の付与に関する制御を実行可能である特典付与手段を備える
ことを特徴とする請求項１又は２に記載の遊技機。
【請求項５】
前記第４遊技状態に滞在中において、前記第２遊技状態へ移行させるか否かに関する判定を実行可能な第３判定手段を備える
ことを特徴とする請求項１又は２に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技場等に設置される遊技機に関するものである。
続きを表示（約 5,200 文字）【背景技術】
【０００２】
従来、遊技場等に設置される遊技機があった。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０１３６０４号公報
特開２０１９－１５５０６３号公報
特開２０２０－０６２４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の遊技機は、改善の余地があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明の一形態は、第１パート及び第２パートを含む第１遊技状態と、第２遊技状態と、第３遊技状態と、第４遊技状態と、を含む複数の遊技状態のうち、何れかの遊技状態に制御可能な遊技状態制御手段と、前記第１パートにおいて、前記第２パートへ移行させるか否かに関する判定を実行可能な第１判定手段と、前記第２パートにおいて、前記第２遊技状態へ移行させるか否かに関する判定を実行可能な第２判定手段と、を備え、前記遊技状態制御手段は、前記第１パートにおいて、前記第１判定手段により肯定の判定がなされた場合、前記第２パートに制御することが可能であり、前記第１パートにおいて、前記第１判定手段により肯定の判定がなされることなく、前記第１遊技状態が終了した場合、前記第３遊技状態に制御することが可能であり、前記第２パートにおいて、前記第２判定手段により肯定の判定がなされた場合、前記第２遊技状態に制御することが可能であり、前記第２パートにおいて、前記第２判定手段により肯定の判定がなされることなく、前記第１遊技状態が終了した場合、前記第４遊技状態に制御することが可能であることを特徴とする遊技機の構成にした。
【図面の簡単な説明】
【０００６】

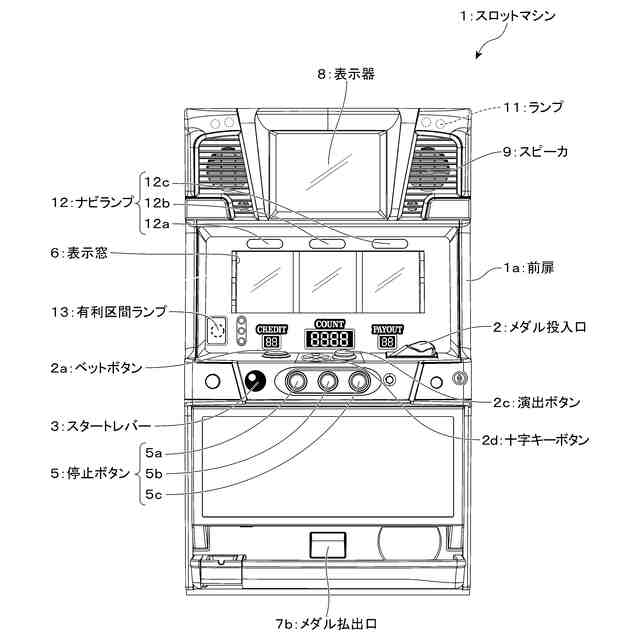

第１実施形態の遊技機の外観を示す概略正面図である。

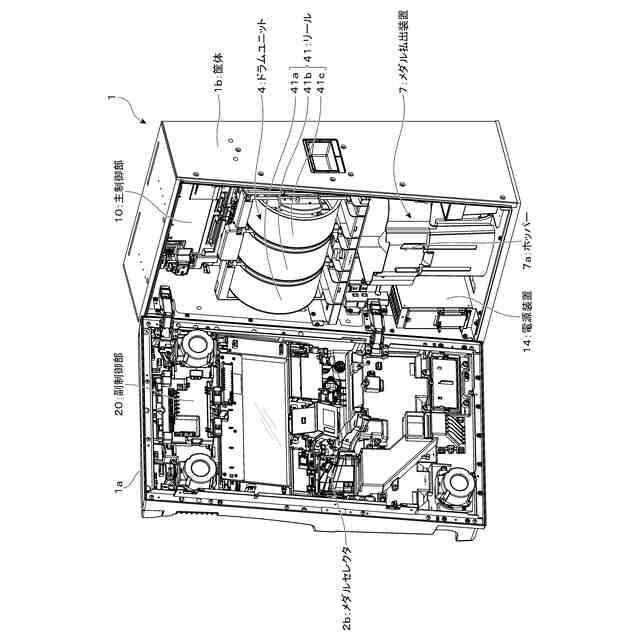

第１実施形態の遊技機の内部構成を示す概略斜視図である。

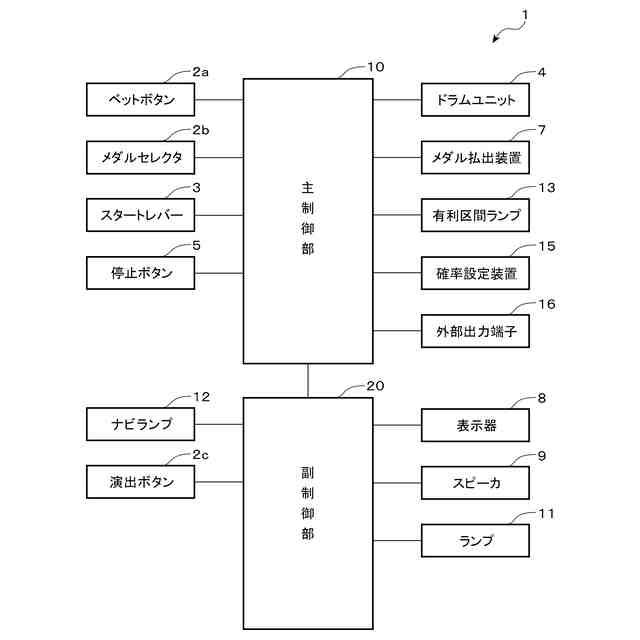

第１実施形態の遊技機の制御構成を示すブロック図である。

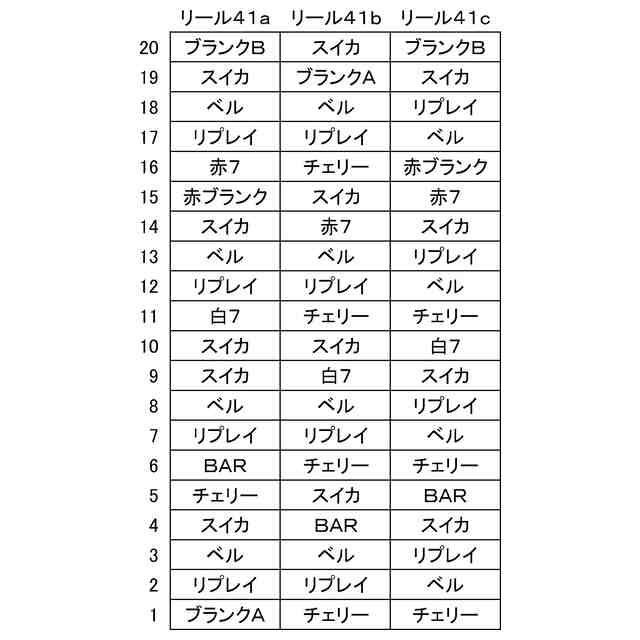

第１実施形態のリール図柄の配列を示す図表である。

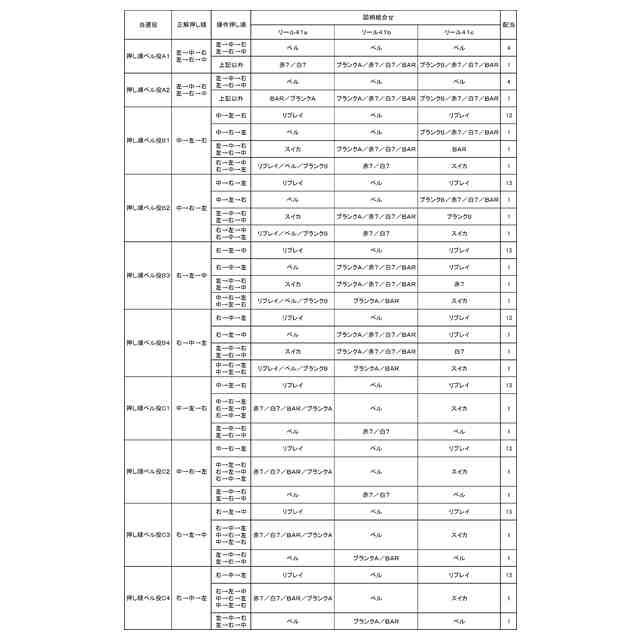

第１実施形態の押し順ベル役の図柄の組合せと配当を示す図表である。
第１実施形態の押し順ベル役の図柄の組合せと配当を示す図表である。
第１実施形態の押し順ベル役以外の図柄の組合せと配当を示す図表である。
第１実施形態の押し順ベル役の押し順と配当の関係を示す図表である。
第１実施形態の内部抽選テーブルを示す図表である。

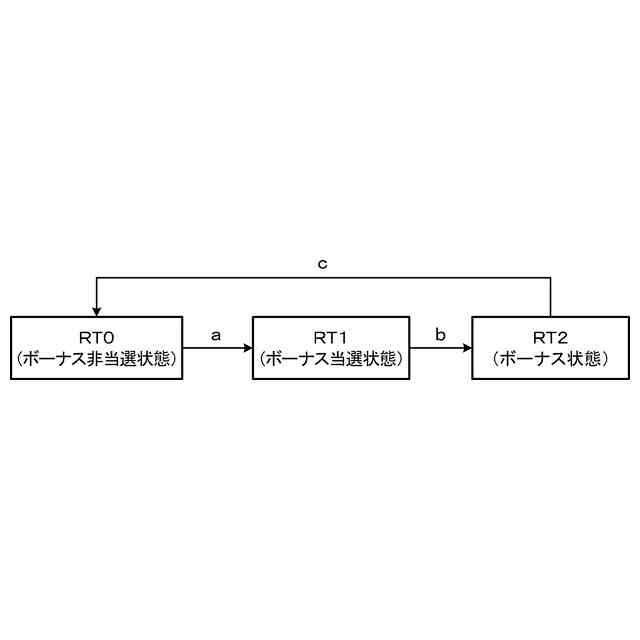

第１実施形態のＲＴ状態の状態遷移図である。
第１実施形態の遊技状態の状態遷移図である。
第１実施形態の遊技状態の状態遷移図である。
第１実施形態のＣＺステージの状態遷移図である。
第１実施形態の擬似ボーナスＡの状態遷移図である。
第１実施形態の擬似設定値抽選テーブルを示す図表である。
第１実施形態の遊技状態移行抽選テーブルを示す図表である。
第１実施形態の周期数抽選テーブルを示す図表である。
第１実施形態の当り周期抽選テーブルを示す図表である。
第１実施形態の周期パターン抽選テーブルを示す図表である。
第１実施形態の周期ゲーム数抽選テーブルを示す図表である。
第１実施形態のＡＴ状態抽選テーブル（通常）を示す図表である。
第１実施形態のＡＴ種別抽選テーブル（通常時付与）を示す図表である。
第１実施形態のＣＺステージ抽選テーブルを示す図表である。
第１実施形態のＣＺモード抽選テーブルを示す図表である。
第１実施形態のＡＴ種別抽選テーブル（周期Ｃ終了後付与）を示す図表である。
第１実施形態のＡＴ状態抽選テーブル（ＣＺ１－ＣＺ４）を示す図表である。
第１実施形態のＡＴ種別抽選テーブル（ＣＺ）を示す図表である。
第１実施形態のナビ報知回数上乗せ抽選テーブルを示す図表である。
第１実施形態の抽選テーブルを示す図表である。
第１実施形態の特殊準備ステージ抽選テーブルを示す図表である。
第１実施形態のＡＴ種別抽選テーブル（ＣＺ５）を示す図表である。
第１実施形態のストック抽選テーブルを示す図表である。
第１実施形態のＡＴステージ抽選テーブル（低確・高確・超高確）を示す図表である。
第１実施形態の超高確抽選テーブル、高確抽選テーブルを示す図表である。
第１実施形態のステージ昇格抽選テーブルを示す図表である。
第１実施形態の味方キャラクタ抽選テーブルを示す図表である。
第１実施形態の敵キャラクタ抽選テーブルを示す図表である。
第１実施形態のゼロコンボ抽選テーブルを示す図表である。
第１実施形態のチャンスストック抽選テーブル（通常ＡＴステージ）を示す図表である。
第１実施形態の高確ゲーム数抽選テーブルを示す図表である。
第１実施形態のセットストック抽選テーブル（擬似ボーナスＢ２）を示す図表である。
第１実施形態のセットストック抽選テーブル（擬似ボーナスＢ１）を示す図表である。
第１実施形態のバトル突破抽選テーブルを示す図表である。
第１実施形態の特典抽選テーブル（ノーマルＡＴ）を示す図表である。
第１実施形態の特典抽選テーブル（エピソードＡＴ）を示す図表である。
第１実施形態のセットストック抽選テーブルを示す図表である。
第１実施形態のループストック抽選テーブルを示す図表である。
第１実施形態のエンディングＣ抽選テーブルを示す図表である。
第１実施形態のループストック報知抽選テーブルを示す図表である。
第１実施形態のチャンスストック抽選テーブルを示す図表である。
第１実施形態の非有利状態制御処理を示すフローチャートである。
第１実施形態の周期Ａ制御処理を示すフローチャートである。
第１実施形態の周期Ｂ制御処理を示すフローチャートである。
第１実施形態の周期Ｃ制御処理を示すフローチャートである。
第１実施形態のＣＺ１～ＣＺ４制御処理を示すフローチャートである。
第１実施形態のＣＺ５制御処理を示すフローチャートである。
第１実施形態の擬似ボーナスＡ１制御処理を示すフローチャートである。
第１実施形態の擬似ボーナスＡ１制御処理を示すフローチャートである。
第１実施形態の擬似ボーナスＡ２～Ａ７制御処理を示すフローチャートである。
第１実施形態の準備ステージ制御処理を示すフローチャートである。
第１実施形態の通常ＡＴステージ制御処理を示すフローチャートである。
第１実施形態の擬似ボーナスＢ制御処理を示すフローチャートである。
第１実施形態のバトル準備ステージ制御処理を示すフローチャートである。
第１実施形態のバトルステージ制御処理を示すフローチャートである。
第１実施形態の終了待機ステージ制御処理を示すフローチャートである。
第１実施形態の特化ステージ制御処理を示すフローチャートである。
第１実施形態の特殊ＡＴステージ制御処理を示すフローチャートである。
第１実施形態の特殊ＡＴステージ演出制御処理を示すフローチャートである。
第１実施形態のエンディング制御処理を示すフローチャートである。
第１実施形態の通常ステージ中の状態遷移を説明するための図である。
第１実施形態のＣＺステージ中の演出例を説明するための図である。
第１実施形態の準備ステージ又はバトル準備ステージ中の演出例を説明するための図である。
第１実施形態の通常ＡＴステージ中のゼロコンボ演出の演出例を説明するための図である。
第１実施形態のバトルステージ中の状態遷移を説明するための図である。図７３は、第２実施形態のリール２４１（２４１ａ～２４１ｃ）の図柄の配置を説明する図である。

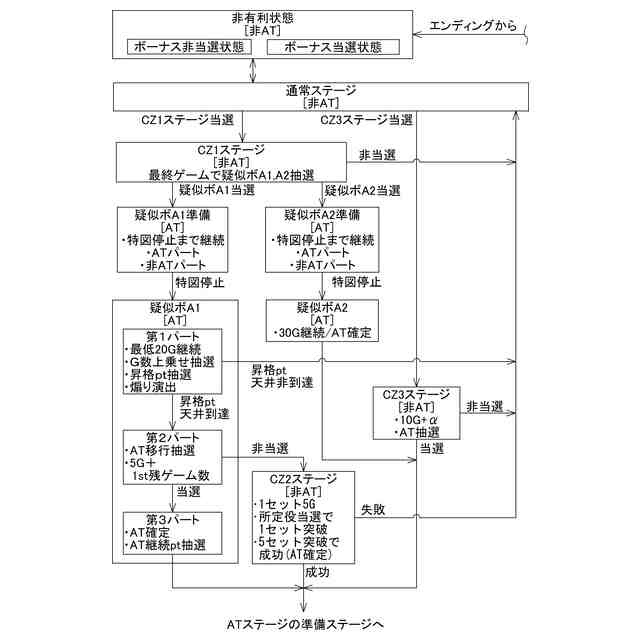

第２実施形態の遊技状態の流れを説明する遷移図である。
第２実施形態の遊技状態の流れを説明する遷移図である。
第２実施形態の内部抽選テーブル２１１ａ、疑似ボ種別抽選テーブル２１１ｂを示す図である。
第２実施形態の共通１枚役－停止操作テーブル２１１ｃを示す図である。
第２実施形態の疑似ボＡ１に滞在中に参照される各種テーブル２１２ａ～２１２ｃを示す図である。
第２実施形態の疑似ボＡ１に滞在中に参照されるテーブルであって、煽り演出実行抽選テーブル２１５ａ～２１５ｃ、ＡＴ抽選テーブル２１２ｄを示す図である。
第２実施形態のＡＴステージに滞在中に参照される各種テーブル２１３ａ，２１３ｂを示す図である。
第２実施形態のＡＴパートに滞在中に共通１枚役２に当選したゲームの表示器８の表示、リール２４１の停止態様を説明する図である。
第２実施形態の煽り演出を説明する図である。
第２実施形態の味方キャラ決定画面２５１を示す図である。
第２実施形態のＭＳ復帰時の上乗せゲーム数表示演出を説明する図である。
第２実施形態のＭＳ復帰時の巻き戻し演出を説明する図である。
【発明を実施するための形態】
【０００７】
本発明に係る遊技機の好ましい実施形態について、各図面を参照して説明する。
（第１実施形態）
まず、スロットマシン１の全体構成について説明する。
スロットマシン１は、本発明に係る遊技機の一実施形態であり、遊技場等に設置されるものである。
図１～図３に示すように、スロットマシン１は、前扉１ａ、筐体１ｂ、メダル投入口２、ベットボタン２ａ、メダルセレクタ２ｂ、演出ボタン２ｃ、十字キーボタン２ｄ、スタートレバー３、ドラムユニット４、リール４１、停止ボタン５、表示窓６、メダル払出装置７、ホッパー７ａ、メダル払出口７ｂ、表示器８、スピーカ９、ランプ１１、ナビランプ１２、有利区間ランプ１３、電源装置１４、確率設定装置１５、外部出力端子１６、主制御部１０、副制御部２０等を備える。
【０００８】
なお、主制御部１０及び副制御部２０は、各々に記憶部、制御部が備えられ、各種演算処理、各種制御が可能な装置であり、コンピュータの概念に含まれる。各記憶部は、スロットマシン１の動作に必要なプログラム、情報等を記憶する半導体メモリ素子等の記憶装置を備える。各制御部は、ＣＰＵ等を備える。各制御部は、各記憶部に記憶された各種プログラム等を適宜読み出して実行することにより、実施形態の各種機能を実現している。
【０００９】
スロットマシン１は、通常のスロットマシンと同様、前面に開口部を有する筐体１ｂと、開口部を開閉可能に覆う前扉１ａとを備えている。
前扉１ａの中央部には、後方を視認可能な表示窓６が形成されており、この表示窓６を透して、リール４１に表された図柄を視認することができる。
また、表示窓６の下方には、前側に突出する段部が形成されており、この段部の上面には、メダルを投入するメダル投入口２と、ゲームの開始に際して遊技者の押圧操作によりベット数を設定するベットボタン２ａ、遊技者の操作により表示器８で表示されている演出等に変化を与えるための演出ボタン２ｃ、遊技者の操作により表示器８における表示項目の選択や解除を行うことが可能な十字キーボタン２ｄを備えている。
また、段部の前面には、遊技者が遊技を開始する際に操作するスタートレバー３と、遊技者がリール４１を停止する際に押圧操作する停止ボタン５を備えている。
【００１０】
また、表示窓６の上方には、遊技者に停止ボタン５の操作順序を報知可能なナビランプ１２（ナビランプ１２ａ、１２ｂ、１２ｃ）が各リール４１ａ、４１ｂ、４１ｃに対応して配設される。
表示窓６の下方には、例えば、ＬＥＤから構成される有利区間ランプ１３が配設される。有利区間ランプ１３は、有利区間（後述する）中に点灯するように制御される。なお、スロットマシン１は、有利区間ランプ１３に代えて、例えば、メダルの払出数を表示する払出数表示部等を構成する７セグメントディスプレイ（「７セグ」ともいう）の「ドット」部分等を、点灯するように制御してもよい。
（【００１１】以降は省略されています）
