公開番号2025076926
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188898
出願日2023-11-02
発明の名称遊技機
出願人株式会社北電子
代理人弁理士法人平和国際特許事務所
主分類A63F 5/04 20060101AFI20250509BHJP(スポーツ;ゲーム;娯楽)
要約【課題】レーザマーカを用いて基板ケースに貼付されたかしめ使用記録シールにマーキングすることで、製造工程を簡略化した遊技機を提供する。
【解決手段】遊技機1は、制御基板11と、当該制御基板11を収容する基板ケース50と、を備える遊技機1において、基板ケース50には、特定の情報を表示可能な特定情報表示部500が備えられ、特定情報表示部500には、遊技機1の出荷前に特定の作業を行った担当者を特定可能な担当者情報530cを表示可能な担当者情報表示領域530が備えられ、担当者情報表示領域530に表示される担当者情報530cがレーザマーカ100によってマーキングされている。
【選択図】図28
特許請求の範囲【請求項１】
制御基板と、当該制御基板を収容する基板ケースと、を備える遊技機において、
前記基板ケースには、特定の情報を表示可能な特定情報表示部が備えられ、
前記特定情報表示部には、前記遊技機の出荷前に特定の作業を行った担当者を特定可能な担当者情報を表示可能な担当者情報表示領域が備えられ、
前記担当者情報表示領域に表示される前記担当者情報がレーザマーカによってマーキングされている
ことを特徴とする遊技機。
続きを表示（約 690 文字）【請求項２】
前記基板ケースには、他の遊技機に備えられる前記基板ケースと区別することが可能な固有情報が、レーザマーカによってマーキングされている
ことを特徴とする請求項１に記載の遊技機。
【請求項３】
前記基板ケースには、レーザマーカの制御装置が前記固有情報を特定可能な二次元コードが設けられる
ことを特徴とする請求項２に記載の遊技機。
【請求項４】
前記担当者情報は、レーザマーカにより所定の出力値でマーキングされ、
前記固有情報は、レーザマーカにより前記所定の出力値よりも低い出力値でマーキングされる
ことを特徴とする請求項３に記載の遊技機。
【請求項５】
前記担当者情報は、レーザマーカにより所定回数の照射でマーキングされ、
前記固有情報は、レーザマーカにより前記所定回数よりも多い回数の照射でマーキングされる
ことを特徴とする請求項４に記載の遊技機。
【請求項６】
前記担当者情報は、前記固有情報よりも後に、レーザマーカによりマーキングされる
ことを特徴とする請求項５に記載の遊技機。
【請求項７】
前記特定情報表示部は、表面には前記担当者情報表示領域が設けられ、裏面には接着剤が塗布されたシールである
ことを特徴とする請求項１から請求項６のいずれか一項に記載の遊技機。
【請求項８】
前記担当者情報は、前記シールを貫通せずにレーザマーカによりマーキングされる
ことを特徴とする請求項７に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気基板が収容された遊技機に関するものである。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来、主制御基板等を収容する遊技機があった（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－００７６３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の遊技機は、改善の余地があった。
【課題を解決するための手段】
【０００５】
本発明の一形態は、例えば、制御基板と、当該制御基板を収容する基板ケースと、を備える遊技機において、前記基板ケースには、特定の情報を表示可能な特定情報表示部が備えられ、前記特定情報表示部には、前記遊技機の出荷前に特定の作業を行った担当者を特定可能な担当者情報を表示可能な担当者情報表示領域が備えられ、前記担当者情報表示領域に表示される前記担当者情報がレーザマーカによってマーキングされていることを特徴とする遊技機である。
【図面の簡単な説明】
【０００６】
実施形態の遊技機１の全体を示す図である。いう。

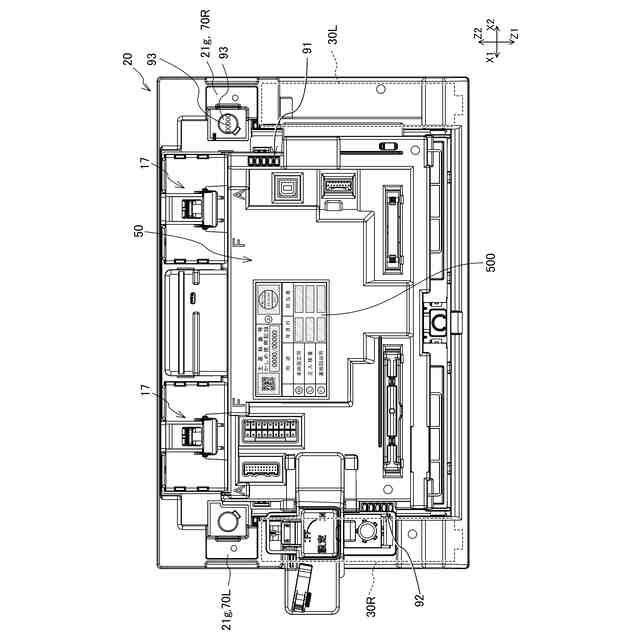

実施形態の基板ケース部５０近傍を前側Ｙ１から見た図である。

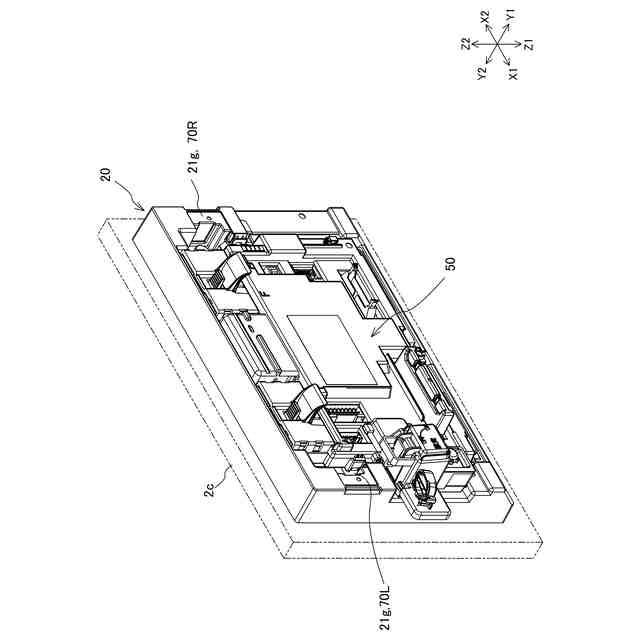

実施形態の基板ケース部５０近傍の斜視図である。

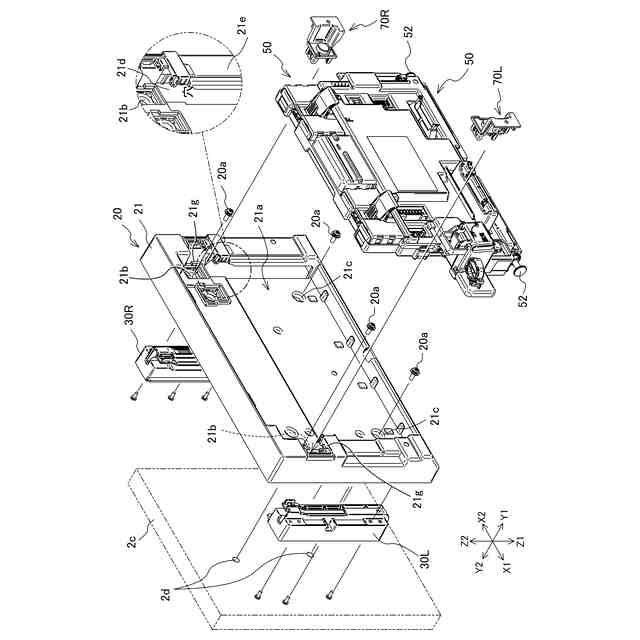

実施形態の基板ケース部５０近傍の構成を、ベース部２０、レール部３０Ｌ，３０Ｒ、基板ケース部５０、結合部材７０Ｌ，７０Ｒ等に分離した状態の斜視図である。

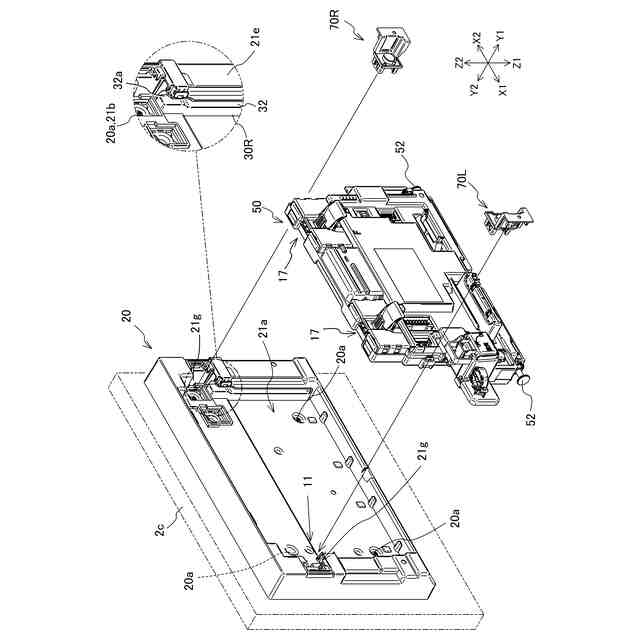

実施形態の基板ケース部５０近傍の構成を、ベース部２０、レール部３０Ｌ，３０Ｒ、基板ケース部５０、結合部材７０Ｌ，７０Ｒ等に分離した状態の斜視図である。

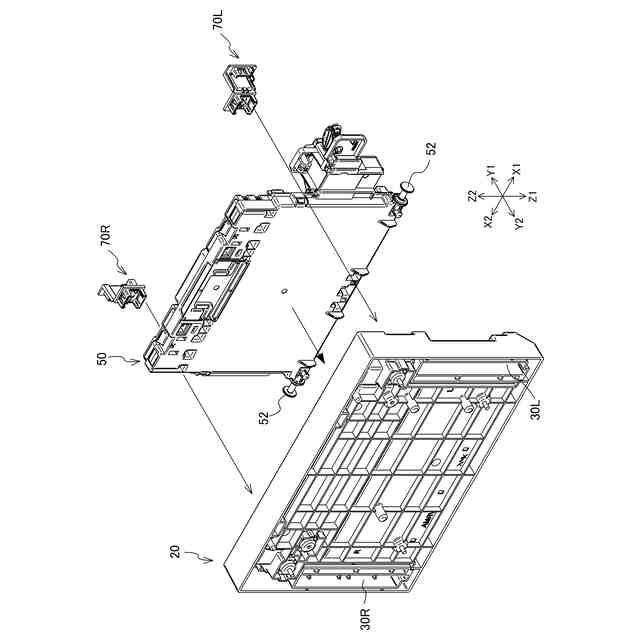

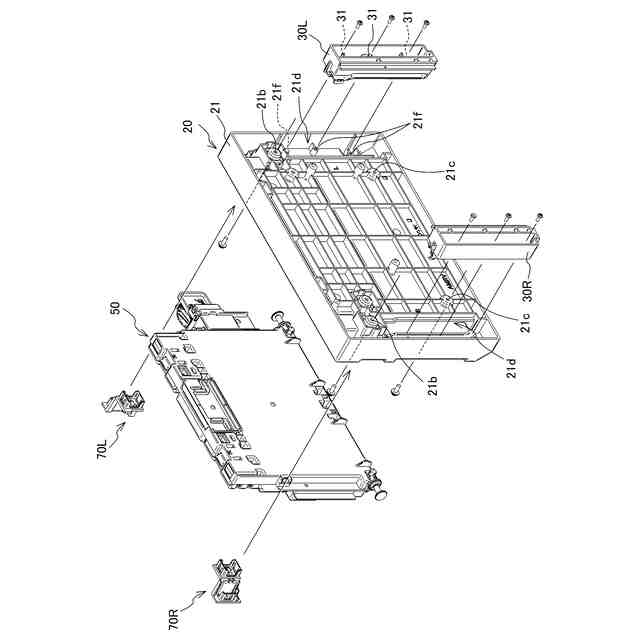

実施形態の基板ケース部５０近傍の構成を、ベース部２０、基板ケース部５０、結合部材７０Ｌ，７０Ｒ等に分離した状態の斜視図である。
実施形態の基板ケース部５０近傍の構成を、ベース部２０、基板ケース部５０、結合部材７０Ｌ，７０Ｒ等に分離した状態の斜視図である。

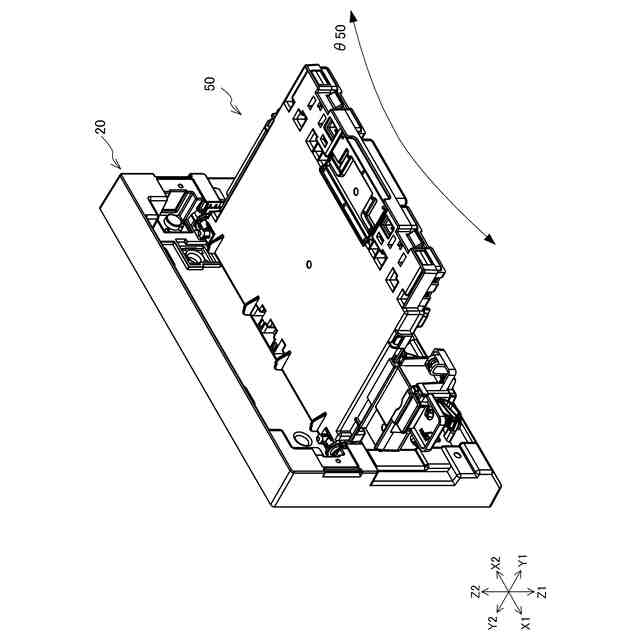

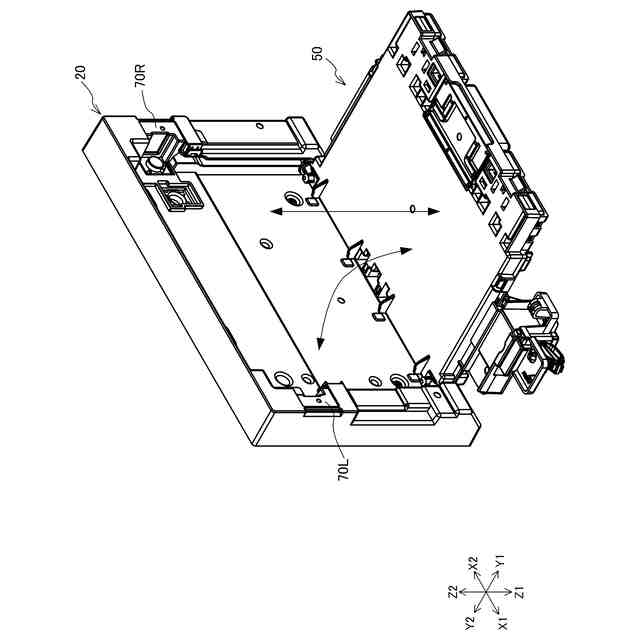

実施形態の基板ケース部５０が回転した状態の基板ケース部５０近傍の斜視図（前側かつ左上から見た図）である。
実施形態の基板ケース部５０が回転した状態から上側にスライドした状態の基板ケース部５０近傍の斜視図（前側かつ左上から見た図）である。
実施形態のロック部１７近傍の縦断面図である。
実施形態のベース部２０の結合部材固定部２１ｇ近傍（図６の矢印１１参照）を説明する図である。
実施形態のベース部２０が背面板２ｃに取り付けられた状態、かつ、結合部材７０Ｌ，７０Ｒがベース部２０の取り付けられた状態を示す。
実施形態のレール部３０Ｒ単体を示す図である。
基板ケース部５０近傍のレール部３０Ｌ，３０Ｒの窓部３５近傍の構成を説明する図である。
実施形態の基板ケース部５０を前側から見た図である。
実施形態の基板ケース部５０の分解斜視図（前側かつ右上から見た図）である。
実施形態の基板ケース部５０の分解斜視図（後側かつ左上から見た図）である。
実施形態の回転軸取付部５３ａ近傍の構成を説明する横断面図（図１５の１８－１８断面図に相当する図）である。
実施形態の結合部材着脱部５３ｅ近傍の斜視図である。
実施形態の結合部材着脱部５３ｅ近傍を拡大して示す図である。
実施形態の結合部材７０Ｒ単体を示す図である。
実施形態の基板ケース部５０がベース部２０に対して、移動（回転移動、スライド移動）をする際の態様を説明する図である。
実施形態の基板ケース部５０がベース部２０に対して、移動（回転移動、スライド移動）をする際の態様を説明する図である。
実施形態の基板ケース部５０がベース部２０に対して、移動（回転移動、スライド移動）をする際の態様を説明する図である。
実施形態の前ケース表記部９１、後ケース表記部９２、結合部材表記部９３の構成を説明する図である。
実施形態のかしめ使用記録シール５００を説明する図である。
実施形態のレーザマーカシステムＳの全体構成の一例を示す図である。

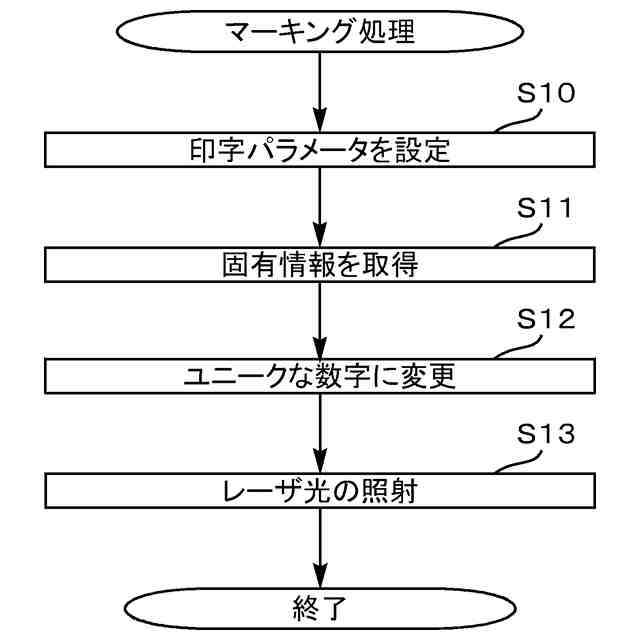

実施形態のマーキング処理を示すフローチャートである。
実施形態のレーザマーカ１００に設定する印字パラメータ説明する図である。
実施形態の基板ケース部５０に対するマーキングの順序を説明する図である。
実施形態のかしめ使用記録シール５００に対するマーキングの深さを説明する図である。
【発明を実施するための形態】
【０００７】
（実施形態）
以下、図面等を参照して、本発明の実施形態について説明する。
図１は、実施形態の遊技機１の全体を示す図である。
図１（Ａ）は、遊技機１を前側Ｙ１から見た図である。
図１（Ｂ）は、前扉２ａを開いた状態の斜視図である。
図１に示すように、実施形態では、遊技機１は、実物のメダルを使用せず、メダルを電子データ（クレジットメダル）として管理して遊技を実行するメダルレスの回胴式遊技機（スロットマシン）である例を説明する。なお、遊技機１は、これに限定されず、実物のメダルを使用する装置であってもよい。
【０００８】
遊技機１は、筐体２に対して前扉２ａが開閉可能に設けられている。
遊技機１は、ベットボタン４の操作に応じて、所定数（例えば、３枚）のメダルが掛けられることにより、ゲーム開始可能な状態となる。
ゲーム開始可能な状態において、遊技者によってスタートレバー５が操作されることで、遊技が開始され、ドラムユニット６がリール８Ｌ，８Ｃ，８Ｒの回転を開始する。遊技者により各停止ボタン７Ｌ，７Ｃ，７Ｒが押下操作されることで、回転している各リール８Ｌ，８Ｃ，８Ｒが停止する。また、停止した図柄の組み合わせに応じてメダルが、遊技者に付与される。
【０００９】
遊技機１の遊技は、主制御部、副制御部が制御する。主制御部、副制御部は、それぞれ、主制御基板１１、副制御基板１２に実装されたＣＰＵ等を備える。主制御部は、小役、ボーナス等の当選役を抽選により決定する内部抽選処理、図柄の組み合わせに応じたメダル払い出しの処理等を行う。副制御部は、主制御部から送信される制御コマンドに基づいてスピーカ１３、ランプ１４、表示部１５等の演出出力手段を制御して、遊技に同期した演出を行う。
【００１０】
図１（Ｂ）に示すように、主制御基板１１は、基板ケース部５０に収容される。
基板ケース部５０は、筐体２の内部のうち後側Ｙ２かつ上側Ｚ２の範囲に配置されている。
［基板ケース部５０近傍の構成］
基板ケース部５０近傍の構成について説明する。
実施形態、図面では、適宜、ＸＹＺ直交座標系を用いる。この座標系は、遊技機１を正面から見た状態における左右方向Ｘ（左側Ｘ１、右側Ｘ２）、前後方向Ｙ（前側Ｙ１、後側Ｙ２）、鉛直方向Ｚ（下側Ｚ１、上側Ｚ２）に対応している（図１（Ａ）等参照）。基板ケース部５０の方向の説明は、基本的には、定位置に配置された状態（図２、図３等の状態）とする。基板ケース部５０近傍の構成の説明する図では、筐体２、背面板２ｃ等の図示を適宜省略する。
基板ケース部５０近傍の構成は、ほぼ左右対称である。以下の説明では、適宜左右の一方の構成を説明し、他方の構成の説明を省略する。
（【００１１】以降は省略されています）
