公開番号2025079267
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191875
出願日2023-11-09
発明の名称遊技機
出願人株式会社北電子
代理人弁理士法人平和国際特許事務所
主分類A63F 5/04 20060101AFI20250514BHJP(スポーツ;ゲーム;娯楽)
要約【課題】特典付与率に関して興趣を十分に向上させる。
【解決手段】抽選結果に基づいて、特定遊技状態に関する特典を付与するかを判定可能な判定手段と、第1抽選結果に関して、非高確と高確と最強高確のうち何れかに制御可能な制御手段と、を備え、判定手段は、非高確に制御されている場合に第1抽選結果が決定された場合、第1確率で特典を付与し、非高確に制御されている場合に第2抽選結果が決定された場合、第4確率で特典を付与し、高確に制御されている場合に第1抽選結果が決定された場合、第2確率で特典を付与し、高確に制御されている場合に第2抽選結果が決定された場合、前記第4確率で特典を付与し、最強高確に制御されている場合に第1抽選結果が決定された場合、第3確率で特典を付与し、最強高確に制御されている場合に第2抽選結果が決定された場合、第4確率で特典を付与すると判定する。
【選択図】図1
特許請求の範囲【請求項１】
第１抽選結果及び第２抽選結果を含む複数の抽選結果の中から何れかを決定可能な決定手段と、
前記決定手段により決定された抽選結果に基づいて、遊技者に有利な特定遊技状態に関する特典を付与するかを判定可能な判定手段と、
前記第１抽選結果に関して、第１確率で判定可能な第１特定状態と、当該第１確率よりも高い第２確率で判定可能な第２特定状態と、当該第２確率よりも高い第３確率で判定可能な第３特定状態と、を含む複数の特定状態のうち何れかに制御可能な制御手段と、
を備え、
前記判定手段は、
前記第１特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第１確率で特典を付与すると判定可能であり、
前記第１特定状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、第４確率で特典を付与すると判定可能であり、
前記第２特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第２確率で特典を付与すると判定可能であり、
前記第２特定状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、前記第４確率で特典を付与すると判定可能であり、
前記第３特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第３確率で特典を付与すると判定可能であり、
前記第３特定状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、前記第４確率で特典を付与すると判定可能である
ことを特徴とする遊技機。
続きを表示（約 1,100 文字）【請求項２】
前記制御手段は、
前記第２抽選結果に関して、前記第４確率で判定可能な第１特別状態と、当該第４確率よりも高い第５確率で判定可能な第２特別状態と、当該第５確率よりも高い第６確率で判定可能な第３特別状態と、を含む複数の特別状態のうち何れかに制御可能であり、
前記判定手段は、
前記第１特別状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、前記第４確率で特典を付与すると判定可能であり、
前記第１特別状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第１確率で特典を付与すると判定可能であり、
前記第２特別状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、前記第５確率で特典を付与すると判定可能であり、
前記第２特別状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第１確率で特典を付与すると判定可能であり、
前記第３特別状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、前記第６確率で特典を付与すると判定可能であり、
前記第３特別状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第１確率で特典を付与すると判定可能である
ことを特徴とする請求項１に記載の遊技機。
【請求項３】
前記判定手段は、
前記第２特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第１確率で特典を付与すると判定可能である
ことを特徴とする請求項１に記載の遊技機。
【請求項４】
前記判定手段は、
前記第３特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第１確率で特典を付与すると判定可能である
ことを特徴とする請求項１に記載の遊技機。
【請求項５】
前記制御手段は、
前記第１抽選結果に関して、前記第３確率で判定可能であり、且つ、前記第２抽選結果に関して、前記第６確率で判定可能な特殊状態に制御可能であり、
前記判定手段は、前記特殊状態に制御されている場合において、
前記決定手段により前記第１抽選結果が決定された場合、前記第３確率で特典を付与すると判定可能であり、
前記決定手段により前記第２抽選結果が決定された場合、前記第６確率で特典を付与すると判定可能である
ことを特徴とする請求項２に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 7,200 文字）【背景技術】
【０００２】
従来より、ＡＴ等の特定遊技状態において、高確率中に特定役に当選すると、低確率中よりも高い確率で特典を付与する遊技機が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２４０５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、このような従来の遊技機には、改善の余地があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明の遊技機は、第１抽選結果及び第２抽選結果を含む複数の抽選結果の中から何れかを決定可能な決定手段と、前記決定手段により決定された抽選結果に基づいて、遊技者に有利な特定遊技状態に関する特典を付与するかを判定可能な判定手段と、前記第１抽選結果に関して、第１確率で判定可能な第１特定状態と、当該第１確率よりも高い第２確率で判定可能な第２特定状態と、当該第２確率よりも高い第３確率で判定可能な第３特定状態と、を含む複数の特定状態のうち何れかに制御可能な制御手段と、を備え、前記判定手段は、前記第１特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第１確率で特典を付与すると判定可能であり、前記第１特定状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、第４確率で特典を付与すると判定可能であり、前記第２特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第２確率で特典を付与すると判定可能であり、前記第２特定状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、前記第４確率で特典を付与すると判定可能であり、前記第３特定状態に制御されている場合において、前記決定手段により前記第１抽選結果が決定された場合、前記第３確率で特典を付与すると判定可能であり、前記第３特定状態に制御されている場合において、前記決定手段により前記第２抽選結果が決定された場合、前記第４確率で特典を付与すると判定可能にしてある。
【図面の簡単な説明】
【０００６】

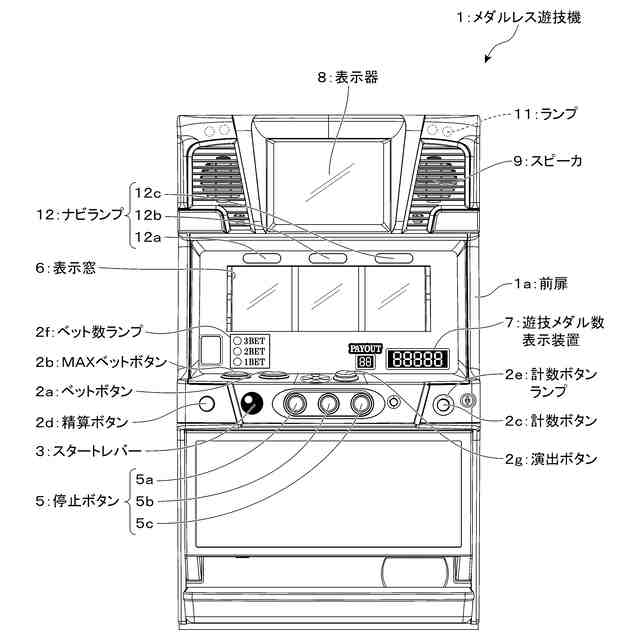

メダルレス遊技機の外観を示す概略正面図である。

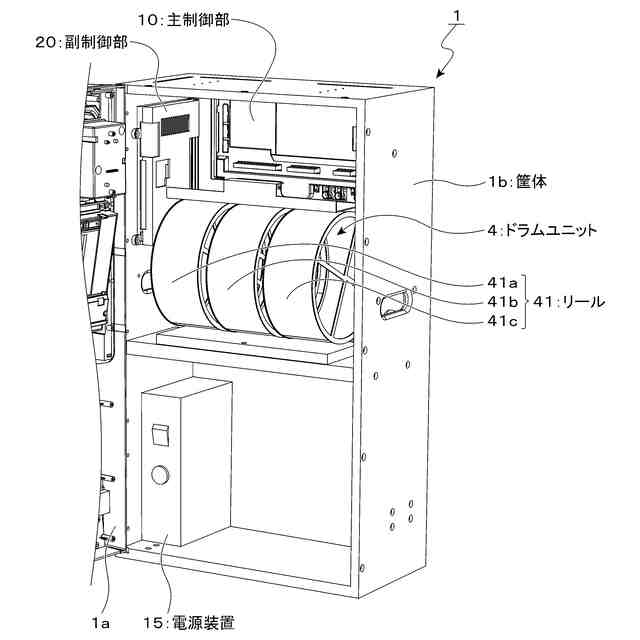

メダルレス遊技機の内部構成を示す概略斜視図である。

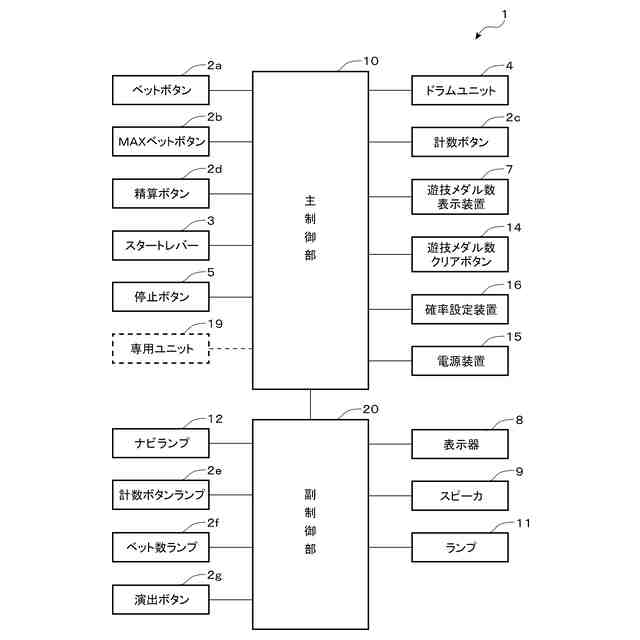

メダルレス遊技機の制御構成を示すブロック図である。

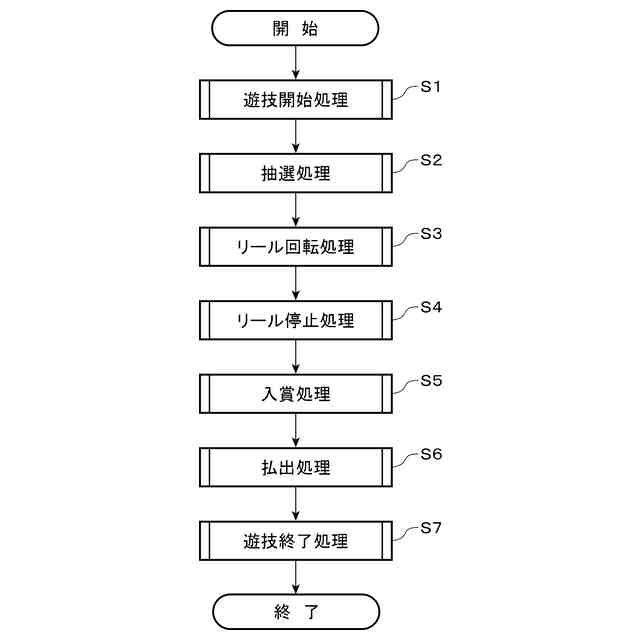

メダルレス遊技機の遊技方法を示すフローチャートである。
内部抽選テーブルを示す図表である。

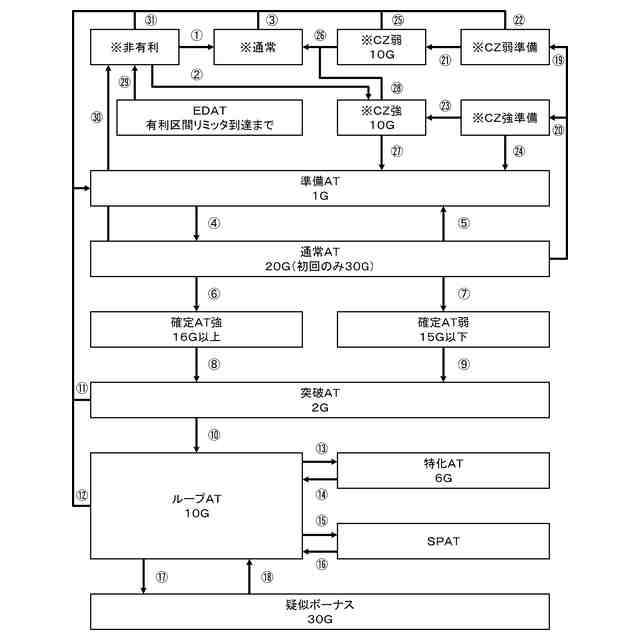

遊技状態の遷移を示す状態遷移図である。

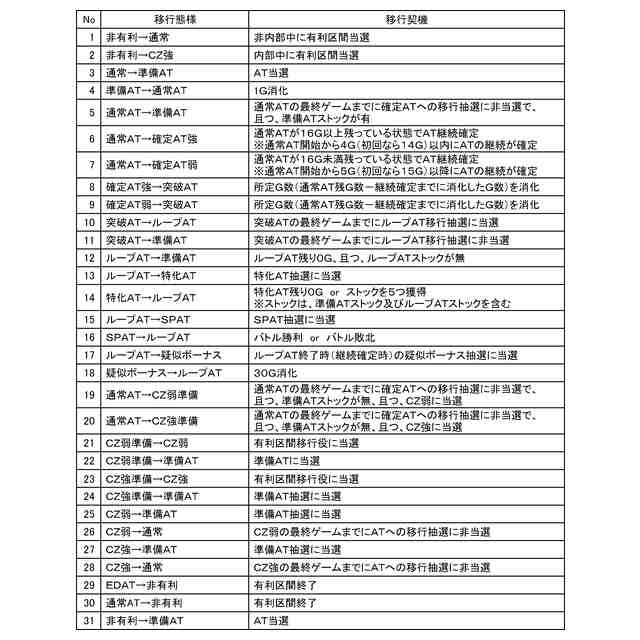

遊技状態の移行態様及び移行契機を示す図表である。

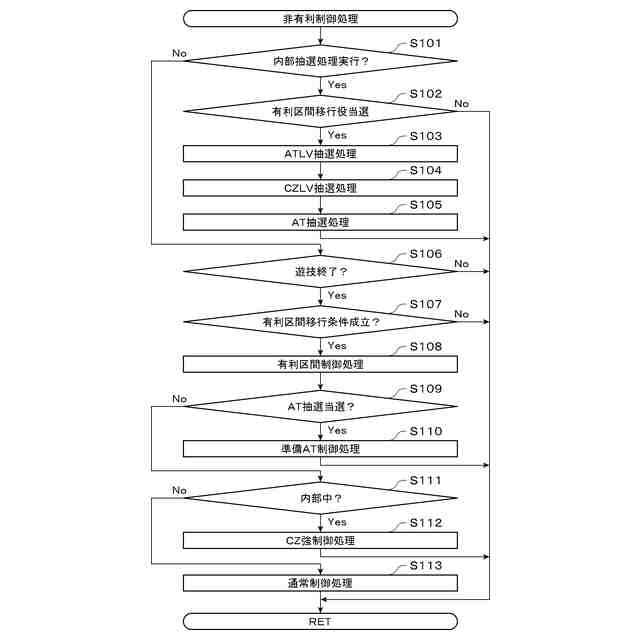

非有利制御処理を示すフローチャートである。
ＡＴＬＶ抽選テーブルを示す図表である。
ＣＺＬＶ抽選テーブルを示す図表である。
ＡＴ抽選テーブル_非有利を示す図表である。
準備ＡＴ制御処理を示すフローチャートである。
点灯態様抽選テーブルを示す図表である。
全最強点灯抽選テーブルを示す図表である。
通常ＡＴ制御処理を示すフローチャートである。
点灯（最強点灯）に対しての当選役毎の抽選内容を示す図表である。
確定ＡＴ移行抽選テーブル_点灯を示す図表である。
（ａ）は確定ＡＴ移行抽選テーブル_当選役（前半）を示す図表であり、（ｂ）は確定ＡＴ移行抽選テーブル_当選役（後半）を示す図表である。
突破値抽選処理を示すフローチャートである。
初期突破値抽選テーブルを示す図表である。
（ａ）は突破値加算抽選テーブル_緑点灯を示す図表であり、（ｂ）は突破値加算抽選テーブル_黄点灯を示す図表であり、（ｃ）は突破値加算抽選テーブル_青点灯を示す図表である。
（ａ）は突破値加算抽選テーブル_確定ＡＴ弱を示す図表であり、（ｂ）は突破値加算抽選テーブル_確定ＡＴ強を示す図表である。
通常ＡＴ終了時処理を示すフローチャートである。
有利区間継続抽選テーブルを示す図表である。
ＣＺ種別抽選テーブルを示す図表である。
確定ＡＴ制御処理を示すフローチャートである。
（ａ）は突破値加算抽選テーブル_赤点灯を示す図表であり、（ｂ）は突破値加算抽選テーブル_緑点灯を示す図表であり、（ｃ）は突破値加算抽選テーブル_黄点灯を示す図表であり、（ｄ）は突破値加算抽選テーブル_青点灯を示す図表である
（ａ）は突破値加算抽選テーブル_確定ＡＴ弱を示す図表であり、（ｂ）は突破値加算抽選テーブル_確定ＡＴ強を示す図表である。
突破ＡＴ制御処理を示すフローチャートである。
突破抽選テーブルを示す図表である。
突破書換抽選テーブルを示す図表である。
ループＡＴストック抽選テーブル_突破ＡＴを示す図表である。
ループＡＴ初期ストック抽選テーブルを示す図表である。
ループＡＴ制御処理を示すフローチャートである。
ＢＡＲナビ抽選テーブル_ループＡＴを示す図表である。
ループＡＴストック抽選テーブル_ループＡＴを示す図表である。
特化ＳＰ移行抽選テーブルを示す図表である。
ＳＰＡＴ種別抽選テーブルを示す図表である。
疑似ボーナス移行抽選テーブルを示す図表である。
特化ＡＴ制御処理を示すフローチャートである。
ＢＡＲナビ抽選テーブル_特化ＡＴを示す図表である。
準備ＡＴストック抽選テーブルを示す図表である。
減算停止Ｇ数抽選テーブルを示す図表である。
ＳＰＡＴ制御処理を示す図表である。
次回倍率抽選テーブルを示す図表である。
味方連続攻撃抽選テーブルを示す図表である。
味方連続攻撃ダメージ抽選テーブルを示す図表である。
味方攻撃ダメージ抽選テーブルを示す図表である。
疑似ボーナス制御処理を示すフローチャートである。
準備ＡＴストック抽選テーブルを示すフローチャートである。
ＣＺ準備制御処理を示すフローチャートである。
（ａ）はＡＴ抽選テーブル_弱準備を示す図表であり、（ｂ）はＡＴ抽選テーブル_強準備を示す図表である。
ＣＺ制御処理を示すフローチャートである。
（ａ）はＡＴ抽選テーブル_ＣＺ弱を示す図表であり、（ｂ）はＡＴ抽選テーブル_ＣＺ強を示す図表である。
（ａ）は点灯抽選が実行されたことを示す画面の一例であり、（ｂ）は点灯抽選により点灯態様１２が当選し、赤と緑と青の点灯を獲得したことを示す画面の一例である。
（ａ）は、全最強点灯抽選が実行されたことを示す画面の図であり、（ｂ）は、全最強点灯抽選に当選したことで、全最強点灯（赤、緑、黄、青の最強点灯）を獲得したことを示す画面の図である。
（ａ）は、赤、緑及び青の点灯を獲得している状況で複合役２（複合ベル３）に当選したことで、赤点灯に基づく確定ＡＴ抽選_点灯（確定ＡＴ抽選_赤）が実行されたことを示す画面の一例である。（ｂ）は、（ａ）の抽選で非当選（落選）したこと、及び、赤点灯に基づく確定ＡＴ抽選_点灯の点灯抽選権利が減算されたことを赤点灯を消灯することで示す画面の一例である。（ｃ）は、最初の確定ＡＴ抽選_赤で落選したことに伴い、緑点灯に基づく確定ＡＴ抽選_点灯（確定ＡＴ抽選_緑）が実行されたことを示す画面の一例である。（ｄ）は、確定ＡＴ抽選_緑に当選したこと（ＡＴの継続が確定したこと）を示す画面の一例である。（ｅ）は、確定ＡＴ抽選_緑に落選したことを示す画面の一例である。
（ａ）は、複合役２に当選したことに基づいて、確定ＡＴ抽選_当選役を実行したことを示す画面の一例であり、（ｂ）は、確定ＡＴ抽選_当選役に当選したこと（ＡＴ継続が確定したこと）を示す画面の一例である。
（ａ）は、初期突破値抽選の結果、初期突破値３０を獲得したことを示す画面の一例である。（ｂ）は、突破値加算抽選_緑の結果、加算突破値：１０を獲得したことを示す画面の一例である。同図に示すように、画面の右上の領域に突破値の累計値を示すようにしている。（ｃ）は、突破値加算抽選_緑の後に突破値加算抽選_青を実行した結果、加算突破値：１０を獲得したことを示す画面の一例である。（ｄ）は、突破値加算抽選_確定ＡＴ強の結果、加算突破値：３０を獲得したことを示す画面の一例である。
（ａ）は、有利区間継続抽選において「継続」に当選したことを示す画面の一例であり、（ｂ）は、有利区間継続抽選において「継続」が当選したことに基づいて、ＣＺ種別抽選が実行されたことを示す画面の一例であり、（ｃ）は、ＣＺ弱準備ステージ画像を含む画面の一例である。
（ａ）は、突破値加算抽選_赤の結果、加算突破値：１０を獲得したことを示す画面の一例である。（ｂ）は、突破値加算抽選_赤の後に実行された突破値加算抽選_緑によって加算突破値：１０を獲得したことを示す画面の一例である。（ｃ）は、突破値加算抽選_緑の後に実行された突破値加算抽選_黄によって加算突破値：１０を獲得したことを示す画面の一例である。（ｄ）は、突破値加算抽選_緑の後に実行された突破値加算抽選_確定ＡＴ強によって加算突破値：３０を獲得したことを示す画面の一例である。
（ａ）は、突破ＡＴの１Ｇ目で突破値変換処理を実行したことにより、獲得した突破値が四捨五入によって５５から６０に変換されたことを示す画面の一例である。（ｂ）は、突破ＡＴの１Ｇ目で突破抽選が実行されたことを示す画面の一例である。（ｃ）は、突破抽選に落選したことを示す画面の一例である。（ｄ）は、突破書換抽選に当選したことを示す画面の一例である。
（ａ）は、突破ＡＴの２Ｇ目で、ループＡＴストック抽選が実行された結果、「２」が当選したことで、ループＡＴストック２を獲得したことを示す画面の一例である。（ｂ）は、ループＡＴ初期ストック抽選（１回目）に当選したことで、ループＡＴ初期ストック１を獲得したことを示す画面の一例である。（ｃ）は、ループＡＴ初期ストック抽選（２回目）に当選したことで、ループＡＴ初期ストック１を追加獲得したことを示す画面の一例である。（ｄ）は、ループＡＴ初期ストック抽選（３回目）に当選しなかったことで表示される突破ＡＴ終了画面を示す図である。
（ａ）はＢＡＲナビの発生を示す画面の一例であり、（ｂ）はＢＡＲ揃いが成功した場合の様子を示す図であり、（ｃ）はＢＡＲ揃いが成功しなかった場合の様子を示す図である。
（ａ）は、特化ＳＰ移行抽選の実行を示す画面の一例であり、（ｂ）は、特化ＳＰ移行抽選の結果、特化ＡＴに当選したことを示す画面の一例であり、（ｃ）は、特化ＳＰ移行抽選の結果、ＳＰＡＴに当選したことを示す画面の一例である。
（ａ）は、ＳＰＡＴ種別抽選の実行を示す画面の一例であり、（ｂ）は、ＳＰＡＴ種別抽選の結果、赤最強点灯に当選（決定）したことを示す画面の一例であり、（ｃ）は、ＳＰＡＴ種別抽選の結果、全最強点灯に当選（決定）したことを示す画面の一例である。
（ａ）は７揃いナビの発生を示す画面の一例であり、（ｂ）は７揃いが成功した場合の様子を示す図であり、（ｃ）は７揃いが成功しなかった場合の様子を示す図である。
（ａ）は、特化ＡＴの１Ｇ目（１セット目）の表示器８の表示画面の一例である。（ｂ）は、特化ＡＴの１Ｇ目において、内部処理として、減算停止Ｇ数抽選が実行され、その抽選結果として「５Ｇ」が決定したことを示す図である。（ｃ）は、１セット目で獲得可能なストック数は最大３であり（ＢＡＲナビ抽選では最大１、準備ＡＴストック抽選では最大２のストックが獲得可能であるため）、合計ストック数が４以下であることから次セット（２セット目）の特化ＡＴに制御する特化ＡＴ継続処理が実行されることを示す図である。（ｄ）は、２セット目の１Ｇ目の表示器８の表示画面の一例である。（ｅ）は、２セット目の３Ｇ目にストックを獲得し、これに伴い、残り減算停止Ｇ数「２」が「０」にリセットされたこと（減算停止制御を解除したこと）を示す図である。（ｆ）は、２セット目の４Ｇ目の表示器８の表示画面の一例である。
（ａ）は、ＳＰＡＴの初回１Ｇ目を示す画面の一例である。（ｂ）は、ＳＰＡＴの初回１Ｇ目においてダメージ１の敵攻撃があったことを示す画面の一例である
（ａ）及び（ｂ）は、味方が敗北した場合の説明図である。（ａ）は、味方ＨＰが０になったことを示す図であり、（ｂ）は、味方ＨＰが０になったことで味方が敗北したことを示す図である。（ｃ）～（ｅ）は、味方が勝利した場合の説明図である。（ｃ）は、敵ＨＰが０になったことを示す図であり、（ｄ）は、敵ＨＰが０になったことで味方が勝利したことを示す図である。（ｅ）は、味方が勝利したことに基づいて、赤最強点灯が実行されたことを示す図である。
一部の演出ステージやその流れの一例を示す図である。
図７１に示す演出ステージやその流れに対応した遊技状態やその流れを示す図である。
【発明を実施するための形態】
【０００７】
本発明に係る遊技機の好ましい実施形態について、各図面を参照して説明する。
本実施形態の遊技機は、実物のメダル（遊技媒体）を使用せず、メダルをデータ（いわゆるクレジットメダル）として管理し、電子情報でメダル貸出を行ない遊技するため、遊技者が遊技メダルに触れることなく遊技ができる装置である。
このように、遊技機は、当該データ形式の疑似遊技媒体を使用して遊技を行うメダルレス遊技機（以下、単に「遊技機」とも称する）である。このような遊技機は、スマートパチスロ（登録商標）、スマスロ（登録商標）等とも称される。
以下、遊技機として、ＡＴ（ＡＲＴ）状態を有する６号機のスロットマシンに適用した例を説明するが、これに限らず、例えば、リアルボーナスの遊技が可能なノーマルタイプ（所謂Ａタイプ）のスロットマシンに適用することもできる。
なお、メダルレス遊技機で使用されるデータとしてのメダルを「遊技メダル」と称し、過去の遊技で獲得した「遊技メダル」を遊技店側（管理装置、専用ユニット）に預けたデータとしてのメダルを「持メダル」と称する。
【０００８】
まず、遊技機１の全体構成について説明する。
前扉１ａの中央部には、後方を視認可能な表示窓６が形成されており、この表示窓６を透して、リール４１に表された図柄を視認することができる。
図柄には、チェリー、スイカ、ベル、リプレイ、ＢＡＲ、７などがある。
表示窓６の下方には、前側に突出する段部が形成されており、この段部の周辺に、ベットボタン２ａ、ＭＡＸベットボタン２ｂ、演出ボタン２ｇ、計数ボタン２ｃ、精算ボタン２ｄ、スタートレバー３、停止ボタン５などの操作手段や、遊技メダル数表示装置７、計数ボタンランプ２ｅ、ベット数ランプ２ｆなどの報知手段を設けている。なお、遊技メダル数表示装置７は、段部の上面側や前面側に設けるようにしてもよい。
表示窓６の上方には、遊技者に停止ボタン５の操作順序をナビゲートするナビランプ１２を備えている。
前扉１ａの上部には、表示手段や報知手段として動作する表示器８を備えている。表示器８は、例えば、１画面の液晶表示器を例示することができるが、これに限らず、複数画面の構成（例えばメイン画面とサブ画面）でもよい。なお、表示器８に代え又は加えて前扉１ａの下部（下パネル）に液晶表示器を設けても良く、必ずしも表示器８を設けなくてもよい。
【０００９】
表示器８の側方には、報知手段として動作する、音による演出や報知を行うスピーカ９や、各役の入賞時や表示器８で表示される演出に対応して光の演出や報知を行うランプ１１を備えている。
【００１０】
筐体１ｂの内部には、遊技を統括的に制御するＣＰＵを実装した主制御部１０を備え、また、主制御部１０の制御下で遊技の演出等に関する制御を行うＣＰＵを実装した副制御部２０を備えている。
また、筐体１ｂの内部には、ドラムユニット４を備えている。ドラムユニット４は、水平方向に並設される３つのリール４１ａ～４１ｃを備え、これらリール４１が、ステッピングモータ（図示省略）の駆動によりそれぞれ回転可能に構成されている。
各リール４１ａ～４１ｃの外周面には、所定の配列に従って複数の図柄（識別情報）が表され、リール４１の停止状態において、各リール４１ａ～４１ｃについて、連続する所定数（例えば、３つ）の図柄が表示窓６を透して視認可能となっている。
筐体１ｂの内部には、主制御部１０及び副制御部２０を含む各装置に電力を供給するための電源装置１５を設けている。
筐体１ｂの内部には、遊技メダル数クリアボタン１４や確率設定装置１６が設けられており、台間装置である専用ユニット１９が、各メダルレス遊技機１に対応して遊技機の外部に隣接されている（図示省略）。
（【００１１】以降は省略されています）
