公開番号2025041531
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2024134985
出願日2024-08-13
発明の名称通信システム
出願人株式会社デンソー
代理人名古屋国際弁理士法人
主分類H04L 41/00 20220101AFI20250318BHJP(電気通信技術)
要約【課題】通信システムにおいて異常検出精度を向上させる。

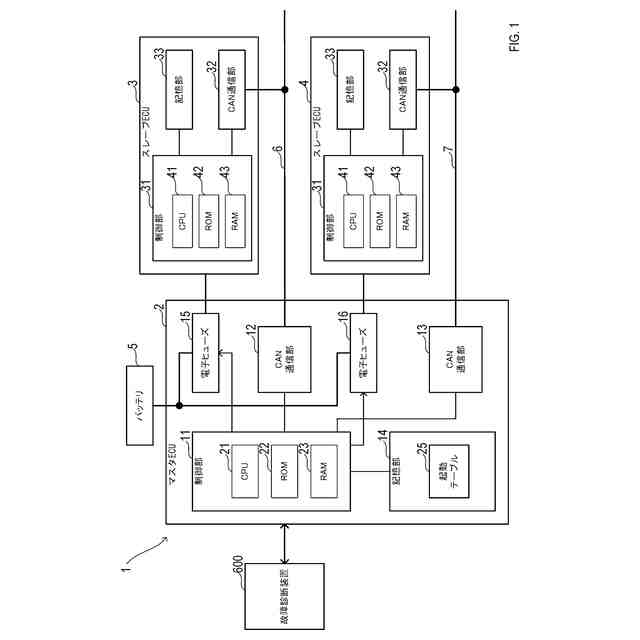

【解決手段】通信システム1は、スレーブECU3,4とマスタECU2と制御部11とスレーブECU3,4の記憶部33とを備える。スレーブECU3,4は、電子ヒューズ15,16を介してバッテリ5から電力供給を受ける。スレーブECU4は、スレーブECU3との間でデータ通信可能に接続される。制御部11は、電子ヒューズ15,16をオン状態またはオフ状態に切り替える切替制御を実行する。スレーブECU4の記憶部33は、スレーブECU3との通信に関するダイアグ情報を記憶する。スレーブECU3の記憶部33は、ダイアグ情報の無効化のために参照される情報である電源復帰日時情報を記憶する。
【選択図】図1
特許請求の範囲【請求項１】
第１電子ヒューズ（１５，１９５）を介して電源（５，１１７）から電力供給を受ける第１制御装置（３，１０８）と、
前記第１制御装置との間でデータ通信可能に接続され、第２電子ヒューズ（１６，１９６）を介して前記電源から電力供給を受ける第２制御装置（４，１０９）と、
前記第１制御装置および前記第２制御装置との間でデータ通信可能に接続された管理装置（２，１０１）とを備える通信システム（１，１００）であって、
前記第１電子ヒューズおよび前記第２電子ヒューズをオン状態またはオフ状態に切り替える切替制御を実行するように構成された切替制御部（１１，１５１）と、
前記第１制御装置との通信に関するダイアグ情報を記憶するように構成されたダイアグ情報記憶部（３３，２７３）と、
前記ダイアグ情報の無効化のために参照される情報であって前記第１電子ヒューズの状態に関する第１ヒューズ状態情報を記憶するように構成された状態情報記憶部（１４，３３，１５８，２７３）と
を備える通信システム。
続きを表示（約 2,800 文字）【請求項２】
請求項１に記載の通信システムであって、
前記電源から前記第１制御装置への電力供給を遮断するために前記第１電子ヒューズを前記オフ状態にする前または後に、前記第１電子ヒューズを介した前記電源からの電力供給を遮断することに関する第１電源遮断関連情報を送信するように構成された遮断通知送信部（Ｓ２０，Ｓ６１０～Ｓ６２０）を備え、
前記状態情報記憶部（Ｓ１１０～Ｓ１３０，Ｓ２４０）は、前記第１電源遮断関連情報を受信することに起因して、前記第１ヒューズ状態情報を記憶するように構成される通信システム。
【請求項３】
請求項２に記載の通信システムであって、

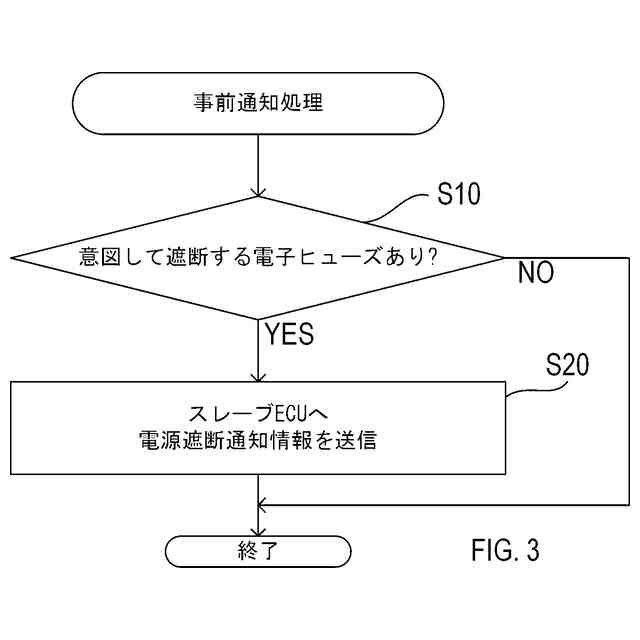

前記遮断通知送信部（Ｓ２０）は、前記電源から前記第１制御装置への電力供給を遮断するために前記第１電子ヒューズを前記オフ状態にする前に、前記第１電子ヒューズを介した前記電源からの電力供給を遮断することを通知する電源遮断通知情報を前記第１電源遮断関連情報として前記第１制御装置へ送信するように構成され、

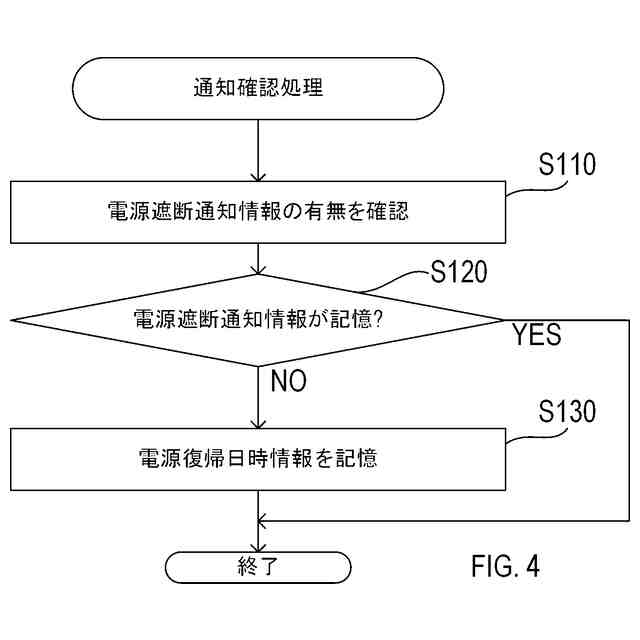

前記状態情報記憶部（Ｓ１１０～Ｓ１３０）は、前記電源からの電力供給により起動したときに、前記第１制御装置に前記電源遮断通知情報が記憶されているか否かを判断し、前記電源遮断通知情報が記憶されている場合に、直近で前記第１制御装置が起動した日時を示す電源復帰日時情報を前記第１ヒューズ状態情報として記憶するように構成される通信システム。
【請求項４】
請求項２に記載の通信システムであって、
前記遮断通知送信部（Ｓ６１０～Ｓ６２０）は、前記電源から前記第１制御装置への電力供給を遮断するために前記第１電子ヒューズをオフ状態にする前または後に、遮断する前記第１電子ヒューズを通知する第１遮断ヒューズ通知情報と、前記第１電子ヒューズを遮断する時刻を示す第１ヒューズ遮断時刻情報とを、前記第１電源遮断関連情報として前記第２制御装置へ送信するように構成され、
前記状態情報記憶部は、前記第２制御装置が受信した前記第１遮断ヒューズ通知情報と前記第１ヒューズ遮断時刻情報とを前記第１ヒューズ状態情報として記憶するように構成される通信システム。
【請求項５】
請求項２に記載の通信システムであって、

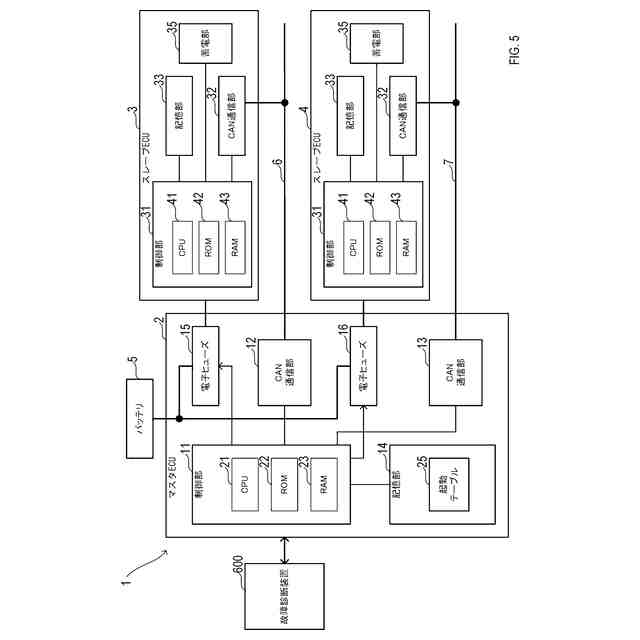

前記第１制御装置は、予備電源（３５）を備え、
前記遮断通知送信部（Ｓ２０）は、前記電源から前記第１制御装置への電力供給を遮断するために前記第１電子ヒューズを前記オフ状態にする前に、前記第１電子ヒューズを介した前記電源からの電力供給を遮断することを通知する電源遮断通知情報を前記第１電源遮断関連情報として前記第１制御装置へ送信するように構成され、

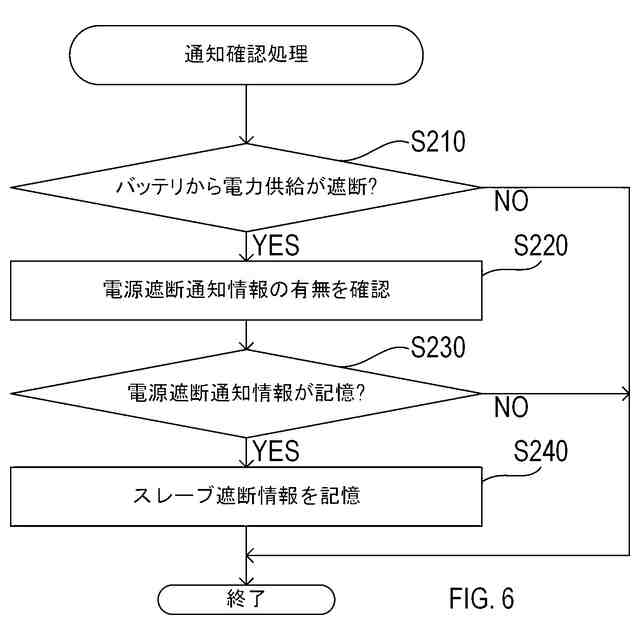

前記状態情報記憶部（Ｓ２４０）は、前記電源からの電力供給が遮断されたときに、前記電源遮断通知情報を取得したか否かを判断し、前記電源遮断通知情報を取得している場合に、前記電源が遮断された旨を示す電源遮断情報を前記第１ヒューズ状態情報として記憶するように構成される通信システム。
【請求項６】
請求項１に記載の通信システムであって、

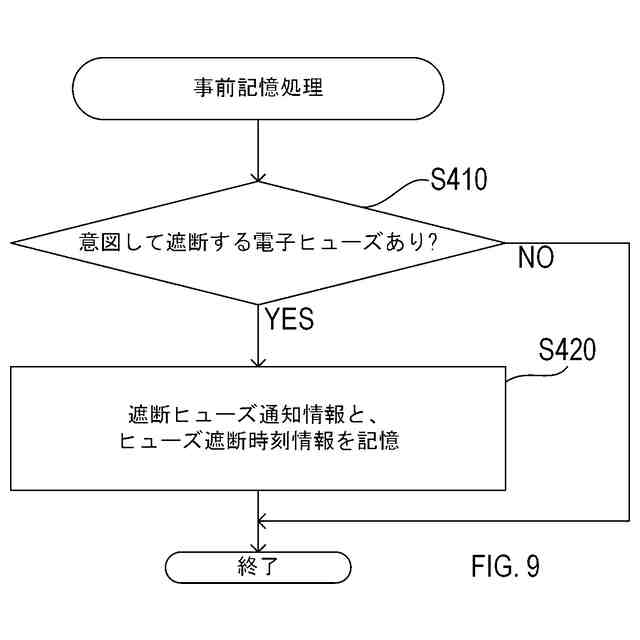

前記状態情報記憶部（Ｓ４１０～Ｓ４２０）は、前記電源から前記第１制御装置への電力供給を遮断するために前記第１電子ヒューズをオフ状態にする前に、遮断する前記第１電子ヒューズを通知する第１遮断ヒューズ通知情報と、前記第１電子ヒューズを遮断する時刻を示す第１ヒューズ遮断時刻情報とを、前記第１ヒューズ状態情報として前記管理装置に記憶し、前記電源から前記第２制御装置への電力供給を遮断するために前記第２電子ヒューズをオフ状態にする前に、遮断する前記第２電子ヒューズを通知する第２遮断ヒューズ通知情報と、前記第２電子ヒューズを遮断する時刻を示す第２ヒューズ遮断時刻情報とを前記管理装置に記憶するように構成される通信システム。
【請求項７】
請求項１に記載の通信システムであって、
前記第１制御装置は、
前記第２制御装置との通信が途絶したことを示す第２通信途絶ダイアグ情報を記憶すると、前記第２電子ヒューズの状態を問い合わせる第２状況確認依頼を前記管理装置へ送信するように構成される第１依頼部（Ｓ８２０）を備え、
前記第２制御装置は、
前記第１制御装置との通信が途絶したことを示す第１通信途絶ダイアグ情報を記憶すると、前記第１電子ヒューズの状態を問い合わせる第１状況確認依頼を前記管理装置へ送信するように構成される第２依頼部（Ｓ８２０）を備え、
前記管理装置は、
前記第１制御装置から前記第２状況確認依頼を取得すると、前記第２電子ヒューズの状態を確認し、確認結果を示す第２電子ヒューズ状態情報を前記第１制御装置へ送信し、前記第２制御装置から前記第１状況確認依頼を取得すると、前記第１電子ヒューズの状態を確認し、確認結果を示す第１電子ヒューズ状態情報を前記第２制御装置へ送信するように構成された応答部（Ｓ９１０～Ｓ９３０）を備え、
前記状態情報記憶部は、取得した前記第１電子ヒューズ状態情報を前記第１ヒューズ状態情報として前記第２制御装置に記憶するように構成される通信システム。
【請求項８】
請求項４に記載の通信システムであって、

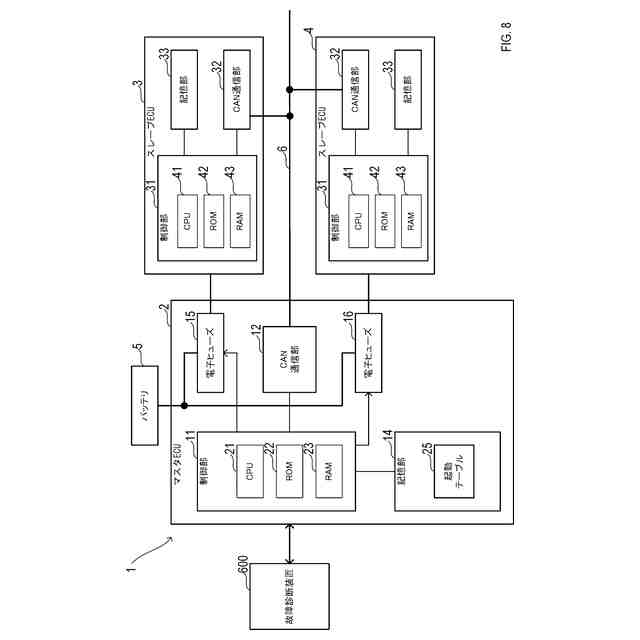

前記遮断通知送信部は、前記第１制御装置と同一の通信バス（６）、および、前記第１制御装置と前記管理装置を介して通信することができる通信バス（７）に接続されている全ての電子制御装置（４，８，９）に対して、前記第１遮断ヒューズ通知情報および前記第１ヒューズ遮断時刻情報を送信するように構成される通信システム。
【請求項９】
請求項７に記載の通信システムであって、
前記管理装置の前記応答部は、前記第１制御装置と同一の通信バス（６）、および、前記第１制御装置と前記管理装置を介して通信することができる通信バス（７）に接続されている全ての電子制御装置（４，８，９）に対して、前記第１電子ヒューズ状態情報を送信するように構成される通信システム。
【請求項１０】
請求項２に記載の通信システムであって、
前記遮断通知送信部（Ｓ２０）は、前記電源から前記第１制御装置への電力供給を遮断するために前記第１電子ヒューズを前記オフ状態にする前に、前記第１電子ヒューズを介した前記電源からの電力供給を遮断することを通知する電源遮断通知情報を前記第１電源遮断関連情報として前記第１制御装置へ送信するように構成され、
前記状態情報記憶部は、前記電源からの電力供給により起動したときに、直近で前記第１制御装置が起動した日時を示す電源復帰日時情報を前記第１ヒューズ状態情報として記憶するように構成される通信システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子ヒューズを備える通信システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、複数の電子制御装置ごとに電子制御装置の電源のオン／オフを個別に切替える電源リレーを備え、車両の状況に基づいて特定されたシーンに対応する特定の電子制御装置について特定の電子制御装置の電源のオン／オフを切替える制御内容を決定し、決定された制御内容に基づき、電源リレーを用いて特定の電子制御装置に供給される電源のオン／オフを切り替える車載ネットワークシステムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－８１０２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者の詳細な検討の結果、複数の電子制御装置を備え、電子ヒューズを用いて電子制御装置の電源のオン／オフを切り替えるように構成された通信システムにおいて、通信途絶の異常を誤って検出し、異常検出精度が低下してしまうという課題が見出された。
【０００５】
本開示は、通信システムにおいて異常検出精度を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様は、第１制御装置（３，１０８）と、第２制御装置（４，１０９）と、管理装置（２，１０１）と、切替制御部（１１，１５１）と、ダイアグ情報記憶部（３３，２７３）と、状態情報記憶部（１４，３３，１５８，２７３）とを備える通信システム（１，１００）である。
【０００７】
第１制御装置は、第１電子ヒューズ（１５，１９５）を介して電源（５，１１７）から電力供給を受ける。
第２制御装置は、第１制御装置との間でデータ通信可能に接続され、第２電子ヒューズ（１６，１９６）を介して電源から電力供給を受ける。
【０００８】
管理装置は、第１制御装置および第２制御装置との間でデータ通信可能に接続される。
切替制御部は、第１電子ヒューズおよび第２電子ヒューズをオン状態またはオフ状態に切り替える切替制御を実行するように構成される。
【０００９】
ダイアグ情報記憶部は、第１制御装置との通信に関するダイアグ情報を記憶するように構成される。

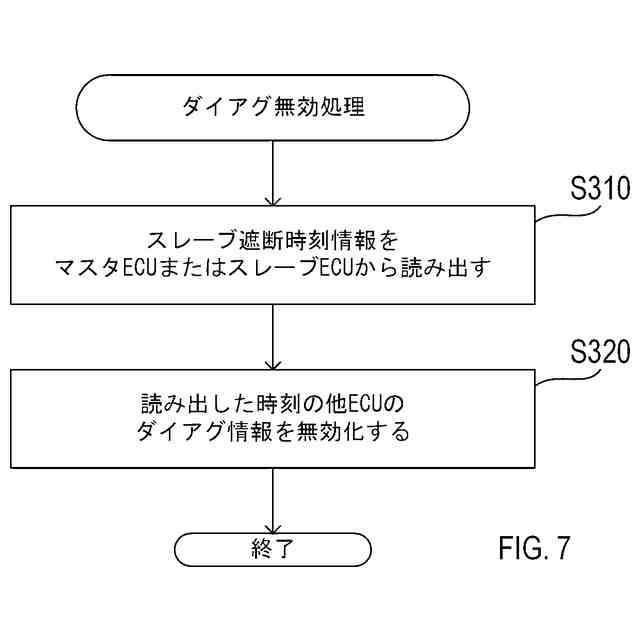

状態情報記憶部は、ダイアグ情報の無効化のために参照される情報であって第１電子ヒューズの状態に関する第１ヒューズ状態情報を記憶するように構成される。
【００１０】
このように構成された本開示の通信システムは、状態情報記憶部に記憶されている第１ヒューズ状態情報を参照することにより、第１制御装置との通信に関するダイアグ情報を無効化するか否かを判断することができる。このため、本開示の通信システムでは、第１電子ヒューズがオフ状態に切り替えられたことに起因して、第１制御装置において通信に関する異常が発生していないにも関わらず第１制御装置において通信に関する異常が発生したと判断してしまう事態の発生を抑制することができる。これにより、本開示の通信システムは、異常検出精度を向上させることができる。

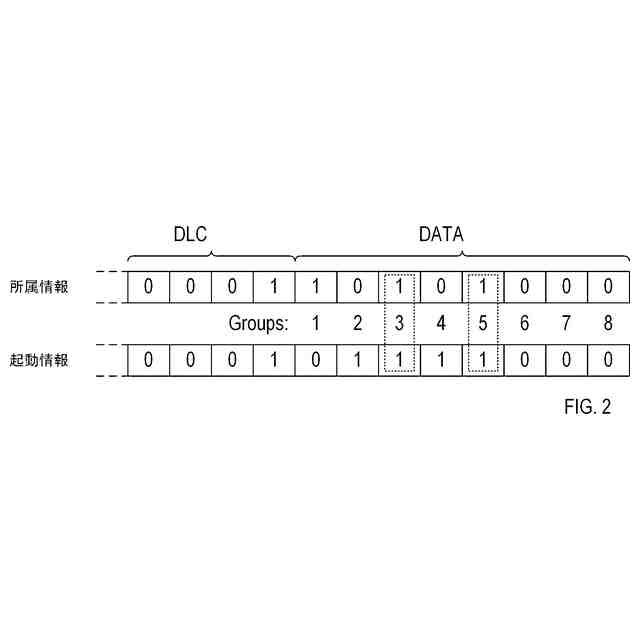

【図面の簡単な説明】
（【００１１】以降は省略されています）
