公開番号2025033925
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023139967
出願日2023-08-30
発明の名称ウインドレギュレータ
出願人株式会社ハイレックスコーポレーション
代理人弁理士法人鷲田国際特許事務所
主分類E05F 11/48 20060101AFI20250306BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】ワイヤハーネスのバタつきを抑制し、異音を防止することができるウインドレギュレータを提供する。
【解決手段】ウインドレギュレータは、ガイドレールと、ガイドレールに移動可能に係合されるキャリアプレートと、端部がキャリアプレートに接続され、キャリアプレートを移動させるケーブルと、一端から他端までがガイドレールに重なるように配置され、車両の窓ガラスに給電するワイヤハーネスと、を備える。
【選択図】図1
特許請求の範囲【請求項１】
ガイドレールと、
前記ガイドレールに移動可能に係合されるキャリアプレートと、
端部が前記キャリアプレートに接続され、前記キャリアプレートを移動させるケーブルと、
一端から他端までが前記ガイドレールに重なるように配置され、車両の窓ガラスに給電するワイヤハーネスと、
を備えるウインドレギュレータ。
続きを表示（約 560 文字）【請求項２】
前記キャリアプレート、または、前記キャリアプレートに固定され、前記窓ガラスを支持するガラスホルダに、前記ワイヤハーネスの前記一端が連結される請求項１に記載のウインドレギュレータ。
【請求項３】
前記ガイドレールには、前記ガイドレールの長さ方向の中央付近に、前記ワイヤハーネスまたは前記ワイヤハーネスの前記他端に設けられるコネクタが挿通される穴が形成されている請求項１に記載のウインドレギュレータ。
【請求項４】
前記穴には、第１の幅を有する第１領域と、前記第１の幅よりも広い第２の幅を有する第２領域が形成され、前記第１領域には、前記コネクタが固定される、請求項３に記載のウインドレギュレータ。
【請求項５】
前記ワイヤハーネスは帯状である請求項１に記載のウインドレギュレータ。
【請求項６】
前記キャリアプレートの前記ガイドレールと対向する面に、前記ワイヤハーネスが通過する溝が形成されている請求項１に記載のウインドレギュレータ。
【請求項７】
前記ワイヤハーネスの前記ガイドレール側の面は、前記キャリアプレートが移動するにつれ、前記ワイヤハーネスの一方の面から他方の面に徐々に遷移する請求項１に記載のウインドレギュレータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ウインドレギュレータに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、車両の窓ガラスを保持するキャリアプレートをケーブルで牽引し、ガイドレール上を摺動させることにより窓ガラスを昇降させるウインドレギュレータが広く用いられている。特許文献１には、内部に導電性の要素を含むガラスにワイヤハーネスを用いて給電するウインドレギュレータが開示されている。
【０００３】
このウインドレギュレータでは、ガイドレールの中央付近に固定された第１のブラケットにワイヤハーネスの一端が接続され、他端がキャリアプレートのガイドレールから外れた位置に設けられた第２のブラケットに接続され、ワイヤハーネスが、第１のブラケットと第２のブラケットにぶら下がり、Ｕ字状になっている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第１１３１８８１８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のウインドレギュレータでは、キャリアプレートがガイドレール上を上昇すると、ワイヤハーネスの大部分が、ガイドレールから外れた位置で、第２のブラケットにぶら下がるようになる。
【０００６】
その結果、ドアの開閉時などの衝撃でワイヤハーネスが振れ、インナーパネルに衝突し、異音が発生してしまう。また、ウインドレギュレータをドア内に搭載する際には、第２のブラケットにぶら下がるワイヤハーネスの部分が場所を取ってしまい、レイアウト性が悪くなる。
【０００７】
本発明は、このような課題を解決するもので、ワイヤハーネスのバタつきを抑制し、異音を防止するとともに、ドア内へ搭載する際のレイアウト性を向上することができるウインドレギュレータを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の目的を達成するため、本発明におけるウインドレギュレータは、ガイドレールと、前記ガイドレールに移動可能に係合されるキャリアプレートと、端部が前記キャリアプレートに接続され、前記キャリアプレートを移動させるケーブルと、一端から他端までが前記ガイドレールに重なるように配置され、車両の窓ガラスに給電するワイヤハーネスと、を備える。
【発明の効果】
【０００９】
本開示によれば、ワイヤハーネスのバタつきを抑制し、異音を防止するとともに、ドア内へ搭載する際のレイアウト性を向上することができる。
【図面の簡単な説明】
【００１０】

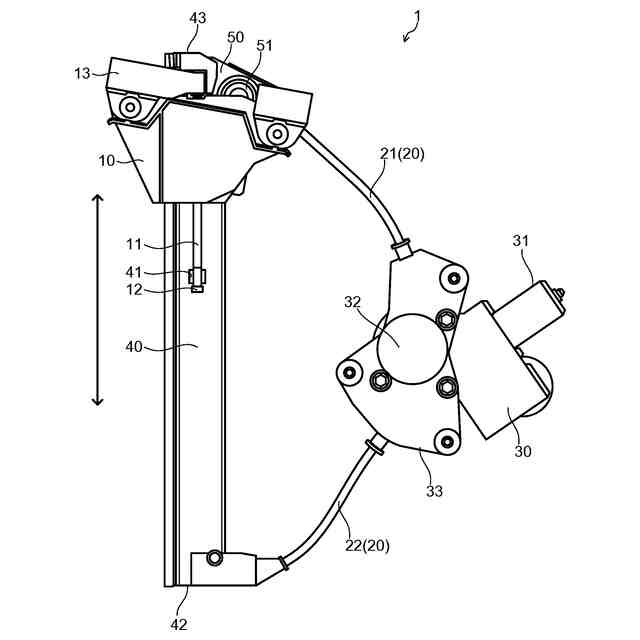

図１は、本発明の一実施の形態におけるウインドレギュレータの正面図である。
図２は、本発明の一実施の形態におけるウインドレギュレータの背面図である。
図３は、本発明の一実施の形態におけるワイヤハーネスを示す斜視図である。
図４は、本発明の一実施の形態におけるコネクタを示す斜視図である。

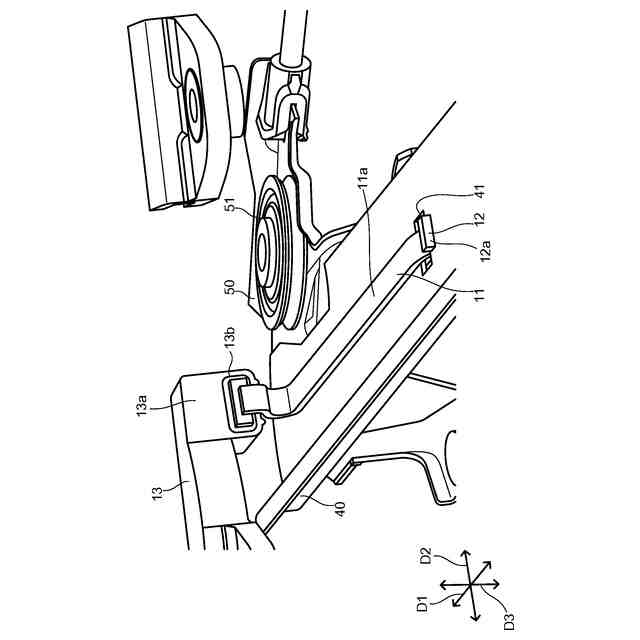

図５は、本発明の一実施の形態におけるワイヤハーネスがガイドレールの上側に位置する状態を示す斜視図である。
図６は、本発明の一実施の形態におけるワイヤハーネスがガイドレールの下側に位置する状態を示す斜視図である。
図７は、本発明の一実施の形態におけるキャリアプレートの背面図である。
図８は、本発明の一実施の形態におけるキャリアプレートの正面図である。

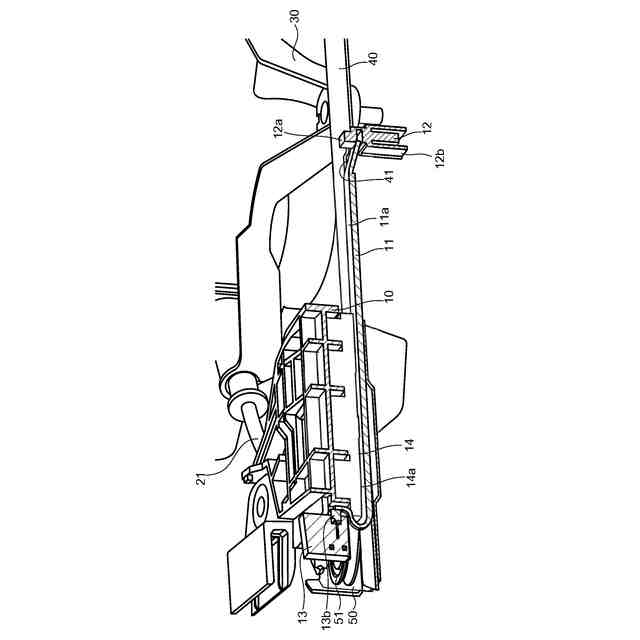

図９は、本発明の一実施の形態におけるウインドレギュレータの断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
