公開番号2025020409
公報種別公開特許公報(A)
公開日2025-02-12
出願番号2024199364,2019228082
出願日2024-11-15,2019-12-18
発明の名称時計部品の製造方法
出願人ロレックス・ソシエテ・アノニム,ROLEX SA
代理人弁理士法人第一国際特許事務所
主分類G04B 11/02 20060101AFI20250204BHJP(時計)
要約【課題】従来技術から既知の方法を改善し、可能であればマイクロメートルまたはナノメートル規模で複雑な形状の、三次元時計部品を製造するための解決策を提案すること。
【解決手段】時計部品用金型のマスターパターンの製造方法であって、方法は、少なくとも、少なくとも1つのマスクを介して照射することにより第1感光性樹脂を重合し、その後第1感光性樹脂を現像することで得られる第1パターンを含む、第1感光性樹脂から少なくとも1つの感光性樹脂層を含む第1構造を製造するE1ステップと、第2感光性樹脂を少なくとも1つの表面へ追加することで、第1構造の少なくとも1つの表面を構造化することにより、第1構造を第2構造へ転換するE2ステップと、を含む。

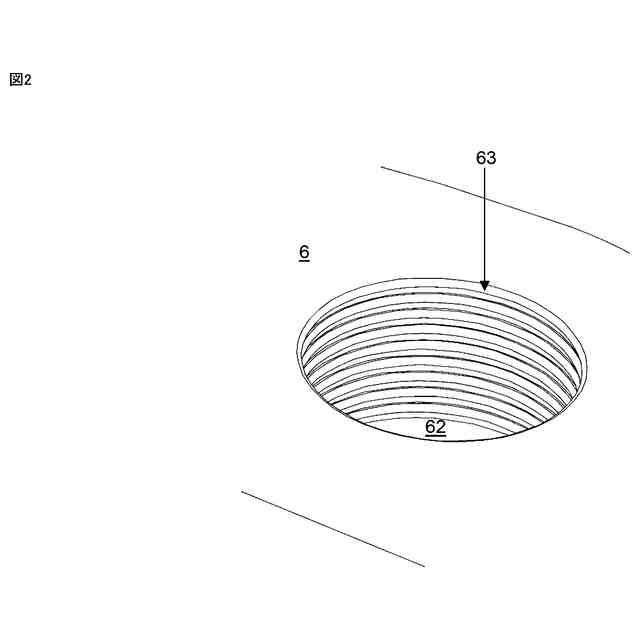

【選択図】図2
特許請求の範囲【請求項１】
時計部品用金型のマスターパターンの製造方法であって、前記方法は、少なくとも、

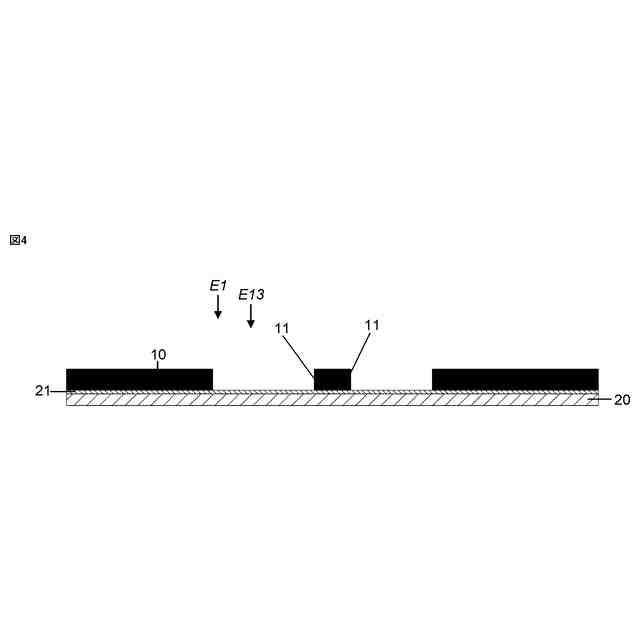

少なくとも１つのマスクを介して照射することにより第１感光性樹脂を重合し、その後前記第１感光性樹脂を現像することで得られる第１パターンを含む、前記第１感光性樹脂から少なくとも１つの感光性樹脂層を含む第１構造を製造する（Ｅ１）ステップと、
第２感光性樹脂を少なくとも１つの表面へ追加することで、前記第１構造の前記少なくとも１つの表面を構造化することにより、前記第１構造を第２構造へ転換する（Ｅ２）ステップであって、前記第１構造を転換する（Ｅ２）ことからなる当該ステップは、

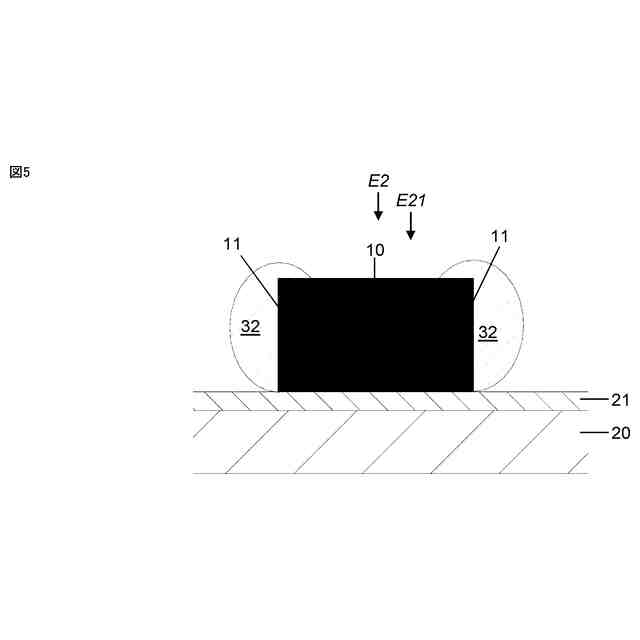

前記第２感光性樹脂の層を前記第１構造の前記少なくとも１つの表面の少なくとも一部分に形成する（Ｅ２１）ステップと、

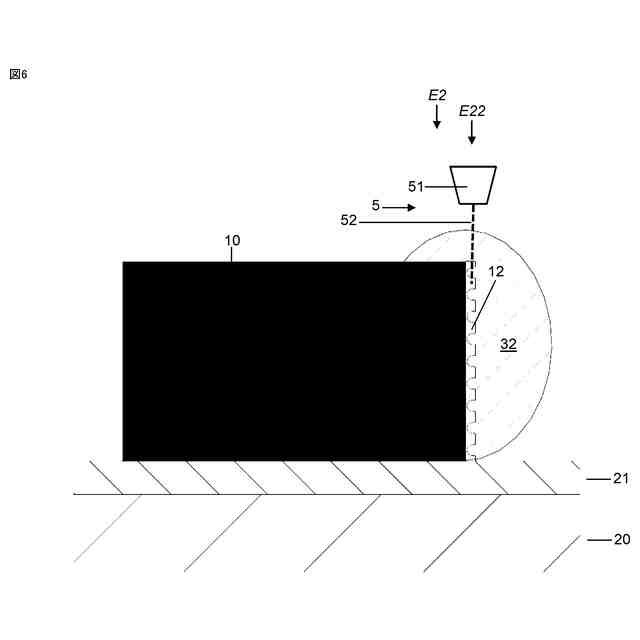

第２パターンの外形及びまたは形状を定義するボクセルへビームを案内し焦点を合わせるように、前記第２樹脂に少なくとも部分的に沈設される対物レンズを含む光子装置を用いて、前記第２パターンに基づく立体重合を得るために、前記第２感光性樹脂へ２光子重合を実施する（Ｅ２２）ステップと、

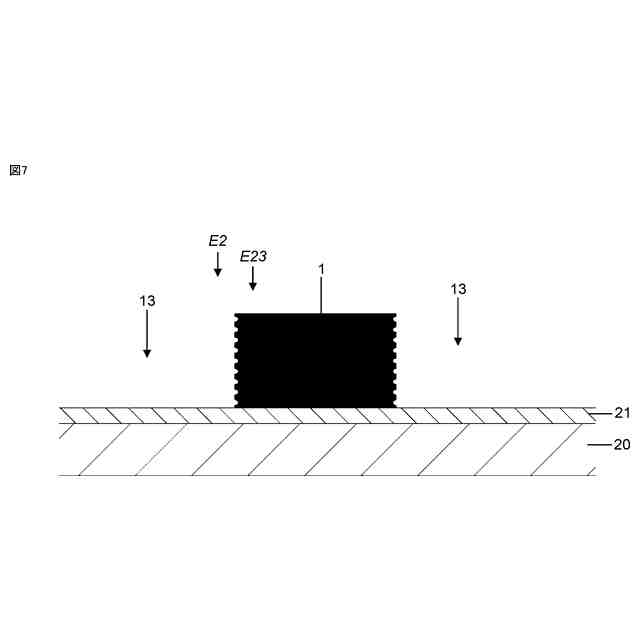

前記非重合化第２感光性樹脂を除去し、前記第１及び第２パターンで定義される形状の前記第２構造を得るために現像する（Ｅ２３）ステップと、
を含むステップと、
を含む、方法。
続きを表示（約 1,500 文字）【請求項２】
前記第１構造を転換する（Ｅ２）ことからなるステップは、前記第１構造の少なくとも１つの側面上へ前記第２感光性樹脂を追加することを含む、
請求項１に記載の時計部品用金型のマスターパターンの製造方法。
【請求項３】
２光子重合を実施する（Ｅ２２）ことからなるステップは、０．００１μｍ
３
またはそれより優れた三次元分解能、及びまたは０．１μｍまたはそれより優れた方位分解能の、第２パターンを定義することを可能にする、
請求項１または２に記載の、時計部品用金型のマスターパターンの製造方法。
【請求項４】
前記第１樹脂を露光する（Ｅ１２）ことからなるステップは、前記基板に直角または実質的に直角な横側面を含む、及びまたは前記基板に平行または実質的に平行な一定断面積の、第１構造を生成する、
請求項３に記載の、時計部品用金型のマスターパターンの製造方法。
【請求項５】
前記２つの樹脂は、同一または異なる、及びまたは、
前記２つの樹脂は、ポジまたはネガである、及びまたは、
前記第１樹脂は、ＳＵ－８タイプまたはＳＵ－８－１００タイプである、及びまたは、
前記第２樹脂は、液状樹脂または半流動体樹脂、とりわけＩＰ－Ｄｉｐ
ＴＭ
樹脂である、
請求項１から４のいずれか一項に記載の、時計部品用金型のマスターパターンの製造方法。
【請求項６】
前記方法は、
前記第２構造へ、電着または電気めっきを用いて、前記時計部品用金型の前記マスターパターンを少なくとも部分的に形成する金属層を形成する（Ｅ３１）ステップと、
前記金属層から形成される前記時計部品用金型の前記マスターパターンを前記第２構造から分離する（Ｅ３３）ステップと、
を含む、
請求項１から５のいずれか一項に記載の時計部品用金型のマスターパターンの製造方法。
【請求項７】
前記金属は、ニッケル基またはニッケルリン合金である、
請求項６に記載の時計部品用金型のマスターパターンの製造方法。
【請求項８】
前記第２構造を、セラミック粉末を含む製品によって、流体経路を用いて充填する（Ｅ３１’）ステップと、
前記製品を統合する（Ｅ３２’）ステップと、
前記製品により形成される前記ブランクを前記第２構造から分離する（Ｅ３３’）ステップと、
前のステップで得られた前記ブランクを脱バインダし、その後焼結により高密度化する（Ｅ３４’）ステップと、
を含む、
請求項１から５のいずれか一項に記載の時計部品用金型のマスターパターンの製造方法。
【請求項９】
前記第２構造は、時計部品用金型の前記マスターパターンを直接形成する、
請求項１から５のいずれか一項に記載の時計部品用金型のマスターパターンの製造方法。
【請求項１０】
前記方法は、請求項１から９のいずれか一項に記載の方法を用いてマスターパターン（２；２’）を製造することからなるステップと、時計部品製造用金型（３；３’）を製造する（Ｅ４；Ｅ４’；Ｅ４’’；Ｅ４＊）ために前記マスターパターンを用いることからなるステップと、その後前記時計部品を製造する（Ｅ５；Ｅ５’）ための製造用金型として当該金型（３；３’）を使用することからなるステップであって、前記時計部品は、セラミック製、とりわけ工業用セラミック製であるステップと、を含む、
時計部品の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

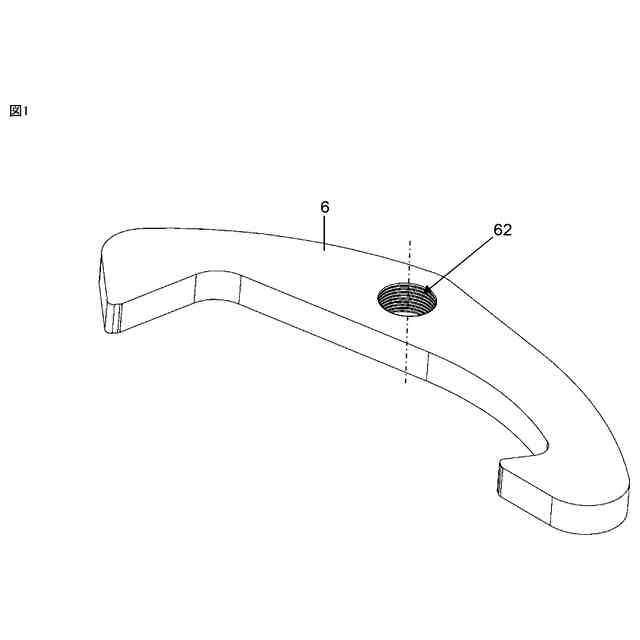

本発明は、時計部品用金型の製造を可能にすることが意図されるマスターパターンの製造方法、および時計部品の製造方法に関する。換言すれば、本発明は、時計部品用金型のマスターパターンの製造方法、および時計部品の製造方法に関する。
続きを表示（約 980 文字）【背景技術】
【０００２】
フォトリソグラフィは、時計部品の製造に通常用いられ、特に時計部品の製造に用いられる樹脂金型の形成を可能にする、技術である。
【０００３】
特許文献１は、例えば、フォトリソグラフィ技術を用いた、少なくとも２層の金属製部品を製造する方法の実施を開示する。
【０００４】
特許文献２は、フォトリソグラフィ技術を用いた、多層時計部品を製造する改善された方法を提案する。
【０００５】
特許文献３は、フォトリソグラフィで形成された金型が用いられる、多結晶セラミック製の時計部品の製造方法を開示する。
【０００６】
いわゆる従来のフォトリソグラフィに基づくこうした従来技術の手法は、マイクロメートルまたはナノメートル規模で複雑な形状など、完全に全ての三次元形状を製造することは不可能であるというという欠点を有する。
【０００７】
更に、例えば従来のフォトリソグラフィ方法を用いて製造されたマスターパターンから、軟質材料製の金型を得ることを可能にする方法を説明するために、「ソフトリソグラフィ」の文言が用いられる。
【０００８】
従来技術の当該方法は、マイクロメートルまたはナノメートル規模で複雑な形状など、完全に全ての三次元形状を製造することは不可能であるという欠点を有する。
【先行技術文献】
【特許文献】
【０００９】
欧州特許出願公開第２４０５３００号明細書
欧州特許出願公開第３０３５１２５号明細書
欧州特許出願公開第３２６０９３２号明細書
米国特許第９３０２４３０号
国際公開第２０１７／１０２６６１号
【発明の概要】
【発明が解決しようとする課題】
【００１０】
このため、本発明の目的の一つは、従来技術から既知の方法を改善し、可能であればマイクロメートルまたはナノメートル規模で複雑な形状の、三次元時計部品を製造するための解決策を提案することである。本発明の他の目的は、高い信頼性と高い再現性と高精度を有する時計部品の製造を可能にすることである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
