公開番号2024154829
公報種別公開特許公報(A)
公開日2024-10-31
出願番号2023068941
出願日2023-04-20
発明の名称コンデンサ
出願人ニチコン株式会社
代理人個人,個人
主分類H01G 4/32 20060101AFI20241024BHJP(基本的電気素子)
要約【課題】一対のバスバーのケースに対する位置決め精度の高いコンデンサを提供することを目的とする。

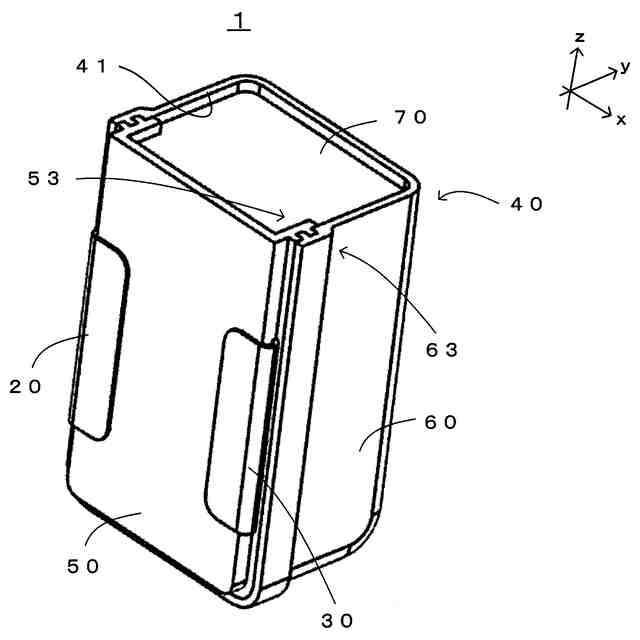

【解決手段】コンデンサ1は、一対の端面電極12、13を有するコンデンサ素子10と、一対の端面電極12、13に電気的に接続された一対のバスバー20、30と、収容部を有するケース40とを備え、コンデンサ素子10および一対のバスバー20、30の一部を収容部に収容した状態で封止樹脂70により封止される。コンデンサ1において、ケース40は、一対のバスバー20、30がインサート成形された第1のケース部50と、第1のケース部50とは別体に形成された第2のケース部60とを有し、第1のケース部50の嵌合部53と第2のケース部60の被嵌合部63とが嵌合することで収容部が形成されている。
【選択図】図1
特許請求の範囲【請求項１】
一対の端面電極を有するコンデンサ素子と、前記一対の端面電極に電気的に接続された一対のバスバーと、収容部を有するケースとを備え、前記コンデンサ素子および前記一対のバスバーの一部を前記収容部に収容した状態で封止樹脂により封止されるコンデンサにおいて、

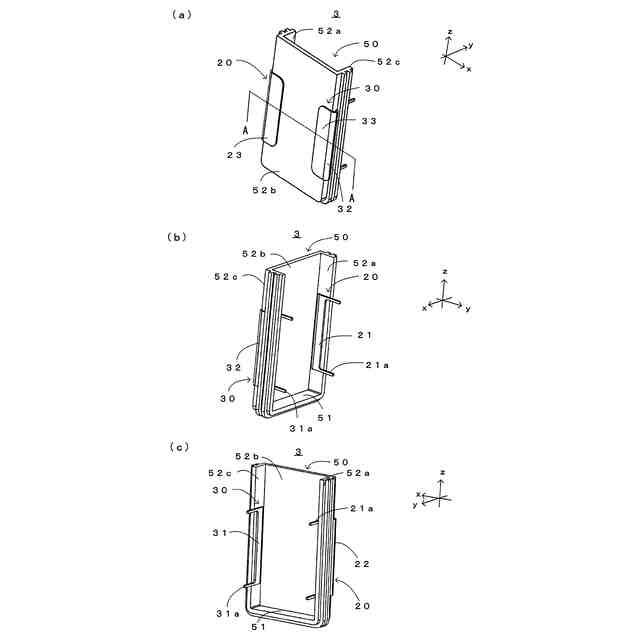

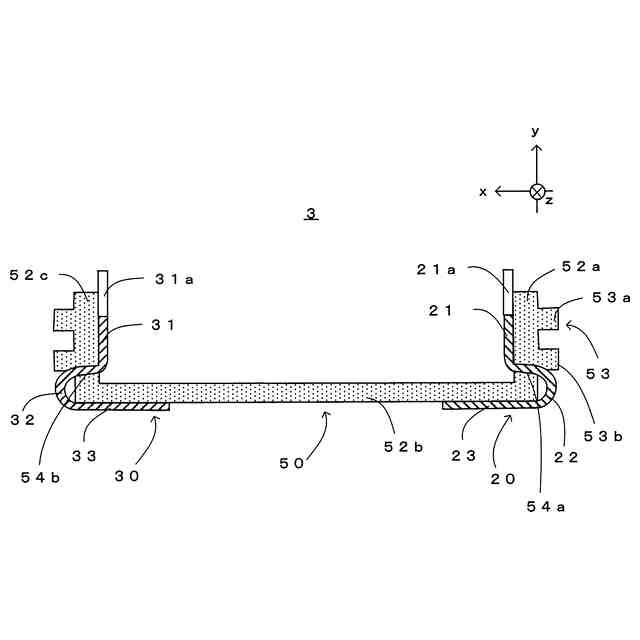

前記ケースは、前記一対のバスバーが接合された第１のケース部と、当該第１のケース部とは別体に形成された第２のケース部とを有し、
前記第１のケース部と前記第２のケース部とが嵌合することで前記収容部が形成されていることを特徴とするコンデンサ。
続きを表示（約 390 文字）【請求項２】

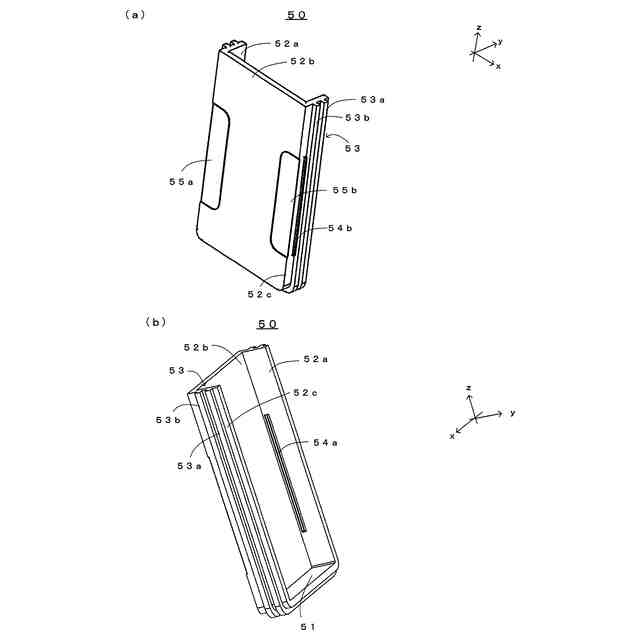

前記第１のケース部は所定方向に延びる嵌合部を有し、
前記第２のケース部は前記所定方向に延びる被嵌合部を有し、
前記被嵌合部に前記嵌合部が前記所定方向にスライドされることで前記収容部が形成されていることを特徴とする請求項１記載のコンデンサ。
【請求項３】
前記端面電極の長手方向が前記所定方向と平行となるように、前記コンデンサ素子が前記ケースに収容されていることを特徴とする請求項２に記載のコンデンサ。
【請求項４】

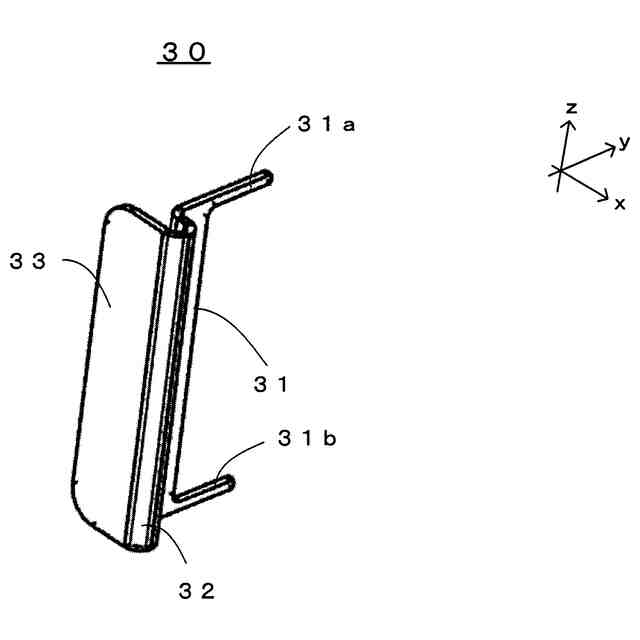

前記一対のバスバーは前記ケースの外部に引き出された一対の外部接続端子を有し、
前記一対の外部接続端子は、前記第１のケース部の前記収容部を構成する面と反対側の前記ケースの外表面を構成する面上に形成されている
ことを特徴とする請求項１ないし請求項３のいずれかに記載のコンデンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ケースに収容したコンデンサ素子を封止樹脂で封止するコンデンサに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

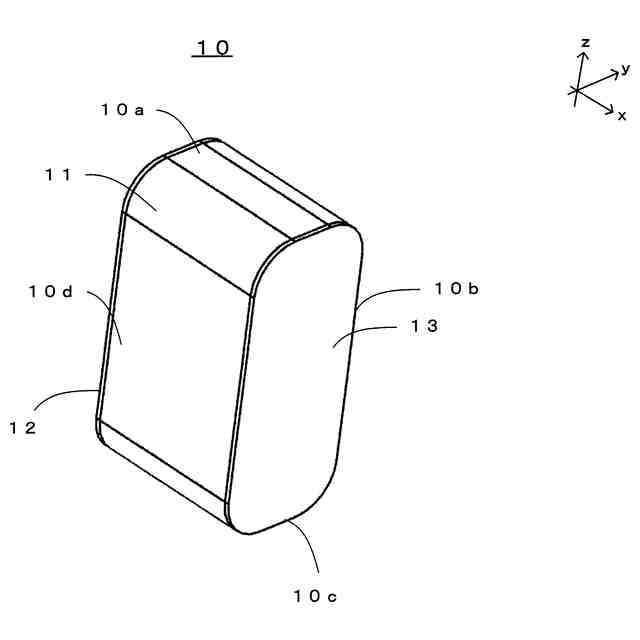

従来から、アルミニウム、亜鉛などを蒸着した一対の金属化フィルムを重ね合わせて巻回または積層し、その一方の第１の端面および他方の第２の端面それぞれに亜鉛、はんだなどの金属を溶射して第１の端面電極および第２の端面電極が形成されたコンデンサ素子を、第１の端面電極に第１のバスバーを接続し、第２の端面電極に第２のバスバーを接続した状態で、一つの面が開口した箱状をした樹脂ケースに収容し、収容した後に樹脂ケースの空きスペースに樹脂を注入することで製造される、コンデンサがある（例えば特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１３７０４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、第１のバスバーおよび第２のバスバーをコンデンサ素子に接続した後に、第１のバスバーおよび第２のバスバーを樹脂ケースに配置するため、第１のバスバーおよび第２のバスバーの樹脂ケースに対する位置決め精度が高いとは言えない。
【０００５】
本発明は、上記の課題に鑑みてなされたものであり、一対のバスバーのケースに対する位置決め精度の高いコンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記の目的を達成するために、本発明に係るコンデンサは、一対の端面電極を有するコンデンサ素子と、前記一対の端面電極に電気的に接続された一対のバスバーと、収容部を有するケースとを備え、前記コンデンサ素子および前記一対のバスバーの一部を前記収容部に収容した状態で封止樹脂により封止されるコンデンサにおいて、前記ケースは、前記一対のバスバーが接合された第１のケース部と、当該第１のケース部とは別体に形成された第２のケース部とを有し、前記第１のケース部と前記第２のケース部とが嵌合することで前記収容部が形成されていることを特徴としている。
【０００７】

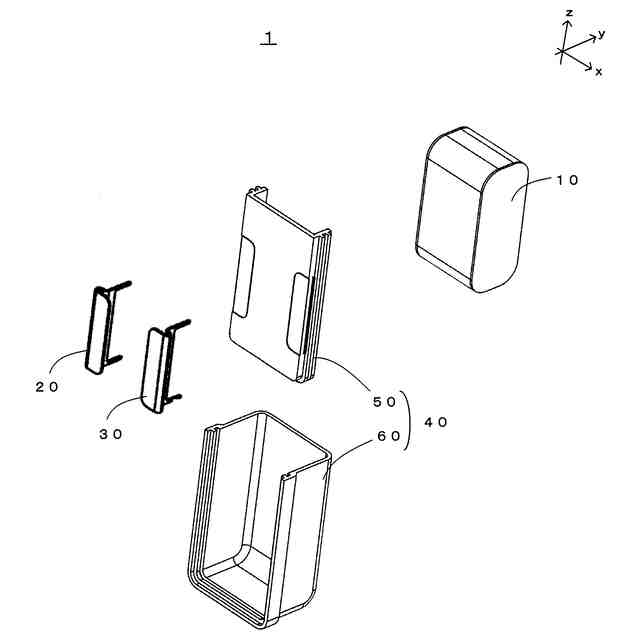

この構成によれば、一対のバスバーが接合された第１のケース部と第２のケース部とを嵌合してコンデンサを組み立てることで、一対のバスバーのケース（第１のケース部と第２のケース部とを備えるケース）に対する位置決め精度を高くすることができる。この結果、一対のバスバーの外部配線などへの接続が容易となって、コンデンサの外部部品などへの取付作業の効率化を向上させることができる。
【０００８】
また、前記第１のケース部は所定方向に延びる嵌合部を有し、前記第２のケース部は前記所定方向に延びる被嵌合部を有し、前記被嵌合部に前記嵌合部が前記所定方向にスライドされることで前記収容部が形成されてもよい。
【０００９】
この構成によれば、スライドという簡単な作業でケースを組み立てることができる。
【００１０】
また、前記端面電極の長手方向が前記所定方向と平行となるように、前記コンデンサ素子が前記ケースに収容されてもよい。
（【００１１】以降は省略されています）
