特許ウォッチ

公開番号2025124170
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020042
出願日2024-02-14
発明の名称フィラメントランプ、及びフィラメントランプの製造方法
出願人ウシオ電機株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類H01K 3/06 20060101AFI20250819BHJP(基本的電気素子)
要約【課題】リード棒に接続されたフィラメントの脱離、及びリード棒とフィラメントの接続時におけるフィラメントの破損が抑制されたフィラメントランプ、並びに当該フィラメントランプの製造方法を提供する。

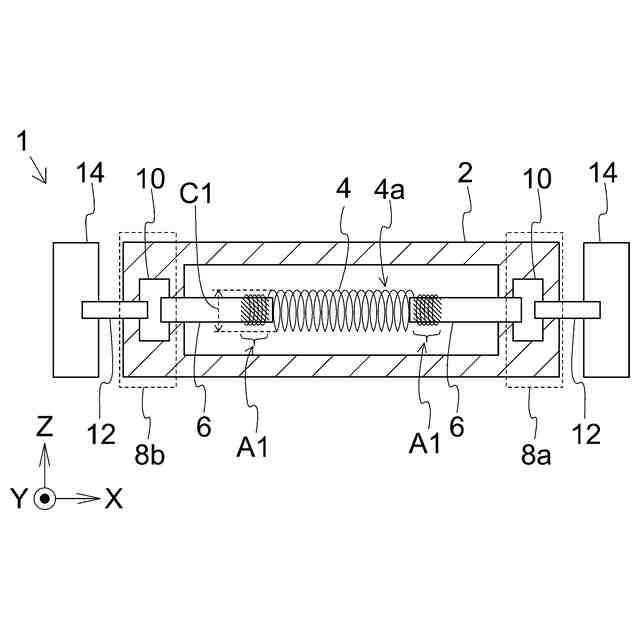

【解決手段】フィラメントランプは、ワイヤが巻き回された巻回部を含んで構成されるフィラメントと、一軸方向に伸びる形状を呈し、かつ、外表面に前記一軸方向に沿う断面に見た時に複数の凹部を含む粗面領域を有し、前記巻回部に挿入されて前記粗面領域を介して前記フィラメントに接続された内部リード棒と、前記フィラメントと前記内部リード棒とを収容する発光管と、前記発光管の端部に形成された封止部と、を備えることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
ワイヤが巻き回された巻回部を含んで構成されるフィラメントと、

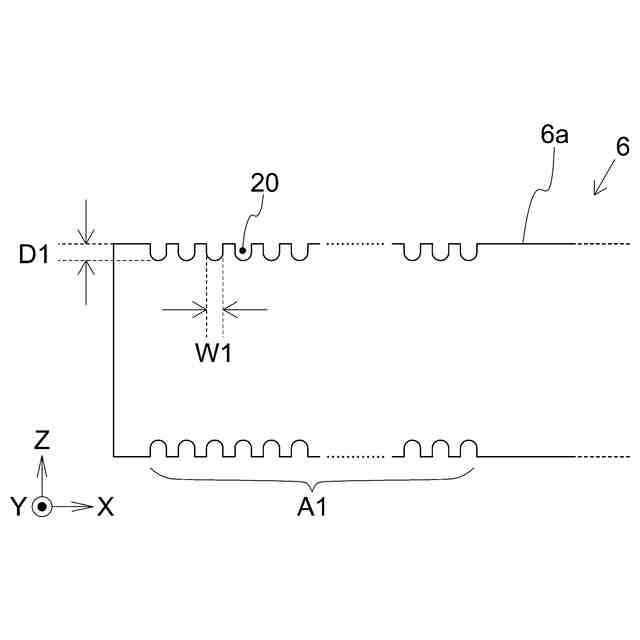

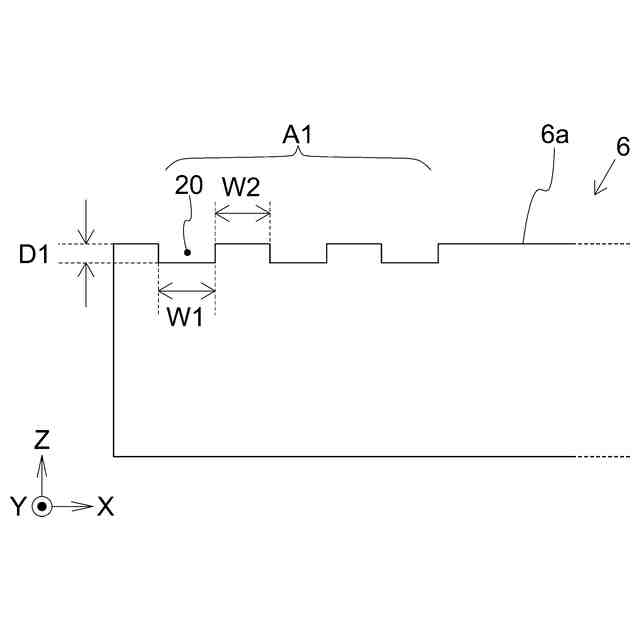

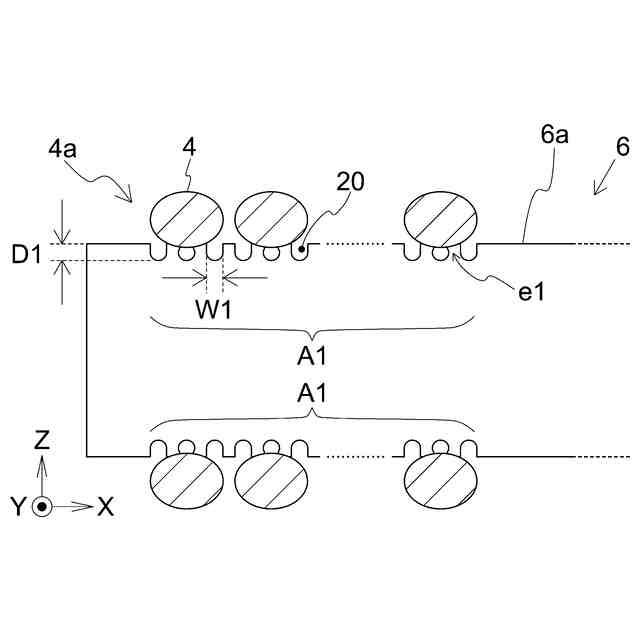

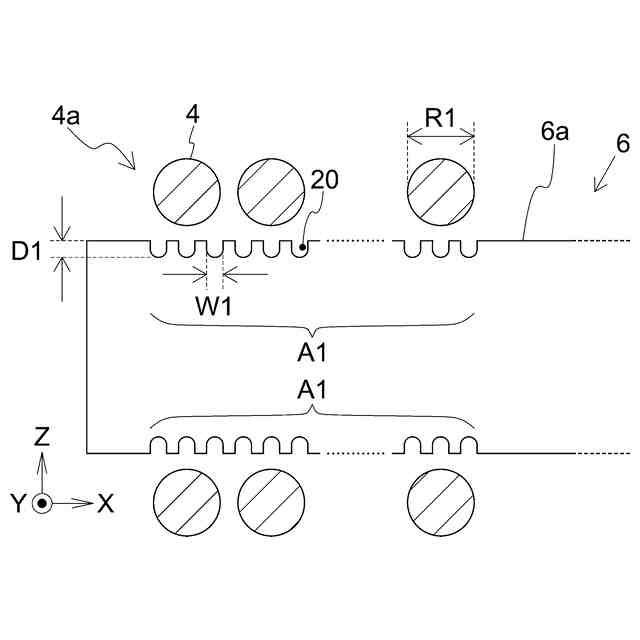

一軸方向に伸びる形状を呈し、かつ、外表面に前記一軸方向に沿う断面に見た時に複数の凹部を含む粗面領域を有し、前記巻回部に挿入されて前記粗面領域を介して前記フィラメントに接続された内部リード棒と、
前記フィラメントと前記内部リード棒とを収容する発光管と、
前記発光管の端部に形成された封止部と、を備えることを特徴とする、フィラメントランプ。
続きを表示（約 940 文字）【請求項２】

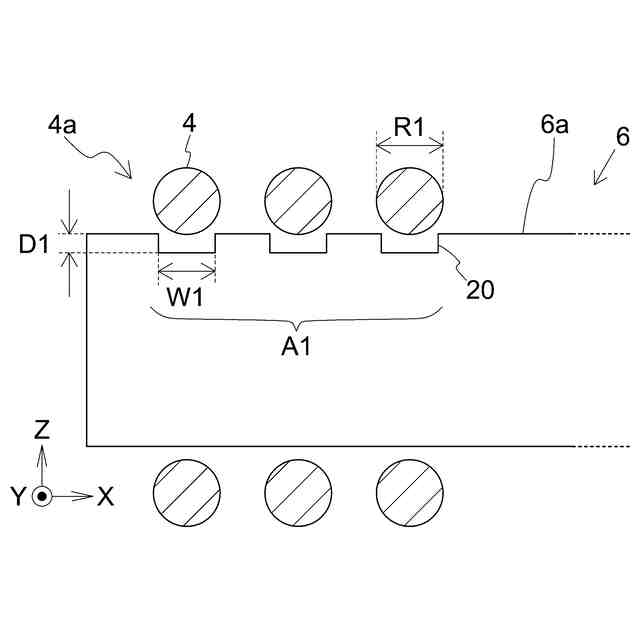

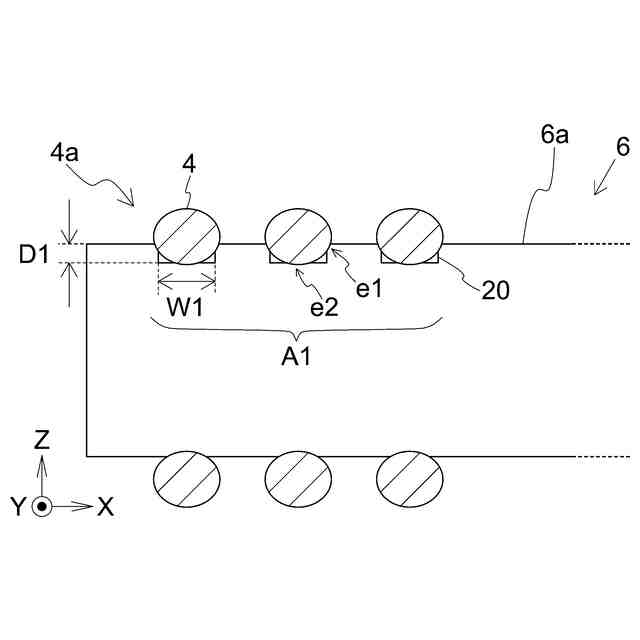

前記一軸方向に関する前記複数の凹部の幅は、前記ワイヤの直径以下であることを特徴とする、請求項１に記載のフィラメントランプ。
【請求項３】
前記ワイヤの直径は、０．１ｍｍ以下であることを特徴とする、請求項１又は２に記載のフィラメントランプ。
【請求項４】
前記封止部に配置された金属箔を備え、
前記内部リード棒は、前記フィラメントとは反対側で前記金属箔に接続されることを特徴とする、請求項１又は２に記載のフィラメントランプ。
【請求項５】
前記フィラメントは、複数の前記ワイヤが巻き回されて構成されることを特徴とする、請求項４に記載のフィラメントランプ。
【請求項６】
前記内部リード棒は、前記ワイヤの構成材料よりも硬度が低い材料で構成されることを特徴とする、請求項１又は２に記載のフィラメントランプ。
【請求項７】

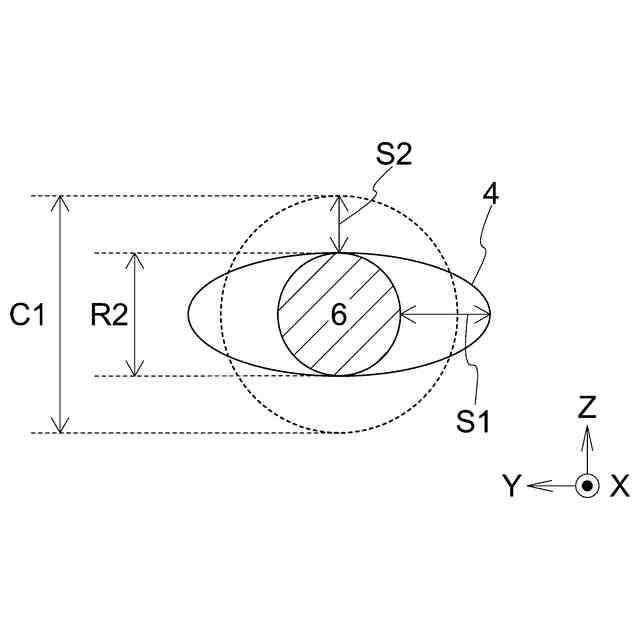

前記フィラメントと前記内部リード棒とが接続された領域において、前記一軸方向に見た時の前記フィラメントと前記内部リード棒との離間距離が０．２ｍｍ以下であることを特徴とする、請求項１又は２に記載のフィラメントランプ。
【請求項８】

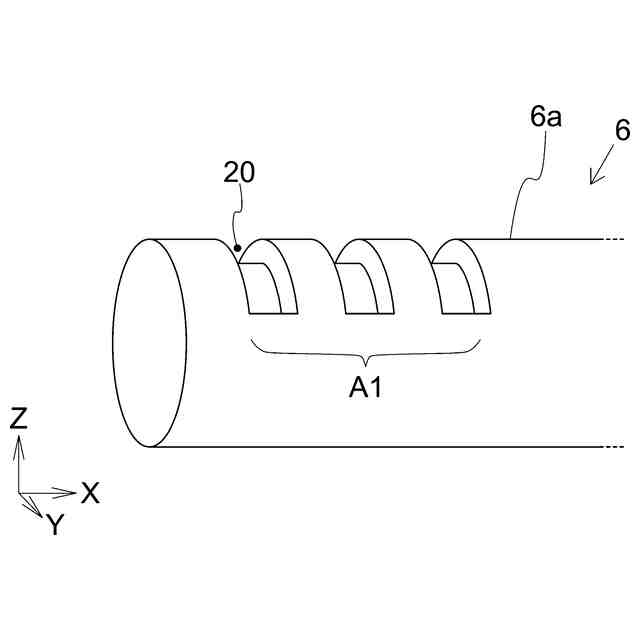

前記凹部は、前記一軸方向と交わる方向に伸びる溝であることを特徴とする、請求項１又は２に記載のフィラメントランプ。
【請求項９】
ワイヤが巻き回された巻回部を含んで構成されるフィラメントと、前記フィラメントに接続された内部リード棒と、前記フィラメント及び前記内部リード棒を収容する発光管とを備えるフィラメントランプの製造方法であって、
前記内部リード棒の外表面に対して、前記内部リード棒が伸びる一軸方向に沿う断面に見た時に複数の凹部を含む粗面領域を形成し、
前記内部リード棒を前記巻回部に挿入し、前記粗面領域を介して、前記フィラメントと前記内部リード棒とを接続することを特徴とする、フィラメントランプの製造方法。
【請求項１０】
前記粗面領域は、前記内部リード棒に対するブラスト加工によって形成されることを特徴とする、請求項９に記載のフィラメントランプの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フィラメントランプ、及びフィラメントランプの製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、プリンタや複写機等の画像形成装置において、記録媒体上にインクを定着させるための加熱源として、フィラメントランプが採用されている。
【０００３】
フィラメントランプでは、発光管に収容されたフィラメントに電力を投入するために、発光管の端部に例えば金属箔等の導電部材が配置された封止部が形成される。そして、フィラメントと当該導電部材とが導通されることで、フィラメントに対する電力の投入が可能とされる。
【０００４】
下記、特許文献１に示すように、フィラメントと封止部に配置された金属箔との導通経路の抵抗を低減するために、発光管の内部にリード棒を配置する構造が知られている。より詳細には、特許文献１では、発光管に複数のフィラメントが収容され、当該フィラメントがリード棒によって接続される構成が開示されている。
【０００５】
また、特許文献１では、リード棒の外表面に切り欠きを設け、当該切り欠きにおいてフィラメントを接続する構成が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特許第３８７３６３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に係る構成によれば、リード棒とフィラメントを接続した後、リード棒の一軸方向に関するフィラメントの移動が規制され、フィラメントがリード棒から抜けることが抑制されると考えられる。しかし、本発明者は、鋭意検討の結果、上記の構成では、以下の問題を生じることに気が付いた。
【０００８】
図１１は、外表面に切り欠きが設けられたリード棒と、フィラメントとを接続した状態を模式的に示す図面である。図１１に示すように、リード棒１００は、一軸方向に伸びる形状を呈し、外表面１００ａに切り欠き１０１を有する。図１１では、当該一軸方向をＸ方向とし、Ｘ方向に直交する平面をＹＺ平面とする、Ｘ－Ｙ－Ｚ座標系が併記されている。この定義を用いて説明すると、図１１は、リード棒１００のＸ方向に沿う断面図に対応する。
【０００９】
リード棒１００とフィラメント１０２は、リード棒１００がフィラメント１０２に挿入された後、フィラメント１０２がリード棒１００に対して圧着又は溶接されることで接続される。リード棒１００は、外表面１００ａに切り欠き１０１を有するため、両者を接続した後、Ｘ方向に関するフィラメント１０２の移動が規制され、フィラメント１０２がリード棒１００から抜けることが抑制される。
【００１０】
しかし、図１１に示す構造では、フィラメント１０２とリード棒１００とを圧着又は溶接するために、フィラメント１０２をリード棒１００に対して押し付ける際、フィラメント１０２が切り欠き１０１の端部１０１ａと接触する場合があった。この場合、フィラメント１０２に加えられた圧力が局所的に加わり、フィラメント１０２が折れたり切れたりして破損するという問題を生じやすい。つまり、本発明者は、図１１に示す構造では、リード棒１００とフィラメント１０２の脱離は抑制されるものの、両者の接続時にフィラメント１０２が破損しやすくなることに気が付いた。
（【００１１】以降は省略されています）
