公開番号2025122944
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018704
出願日2024-02-09
発明の名称X線発生装置
出願人浜松ホトニクス株式会社
代理人個人,個人,個人
主分類H01J 35/00 20060101AFI20250815BHJP(基本的電気素子)
要約【課題】絶縁部内において発生したガスを容易に検出することが可能なX線発生装置を提供する。

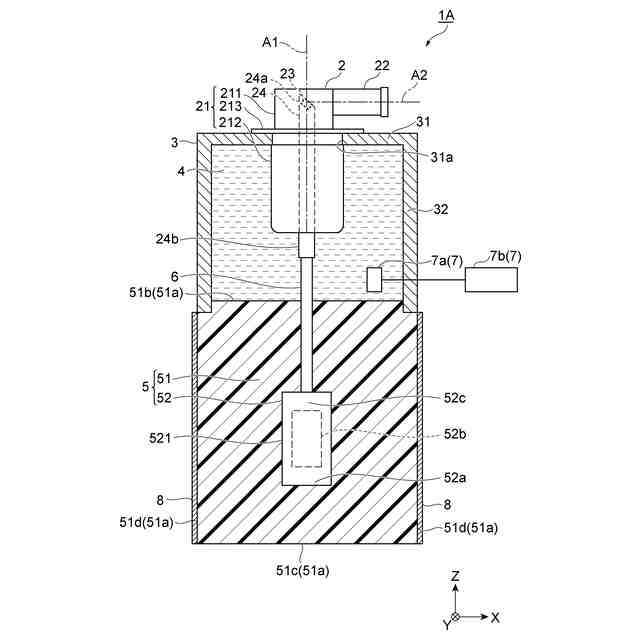

【解決手段】X線発生装置1Aは、X線を発生させるX線管2と、X線管2に印加するための電圧を生成する電源部5と、X線管2の少なくとも一部を収容している収容部3と、収容部3に封入されており、X線管2の少なくとも一部を覆っている液体状の第1絶縁部4と、収容部3内に配置された検出部7aを有し、第1絶縁部4内において発生したガスを検出するガスセンサ7と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
Ｘ線を発生させるＸ線管と、
前記Ｘ線管に印加するための電圧を生成する電源部と、
前記Ｘ線管の少なくとも一部を収容している収容部と、
前記収容部に封入されており、前記Ｘ線管の前記少なくとも一部を覆っている液体状の第１絶縁部と、
前記収容部内に配置された検出部を有し、前記第１絶縁部内において発生したガスを検出するガスセンサと、を備える、Ｘ線発生装置。
続きを表示（約 1,100 文字）【請求項２】
前記検出部は、前記第１絶縁部内に配置されている、請求項１に記載のＸ線発生装置。
【請求項３】
前記検出部は、前記Ｘ線管の前記少なくとも一部と前記電源部とが並んでいる所定方向及び前記所定方向に垂直な任意の方向のいずれの方向から見た場合にも前記Ｘ線管の前記少なくとも一部と重ならないように、前記収容部内に配置されている、請求項１又は２に記載のＸ線発生装置。
【請求項４】
Ｘ線を発生させるＸ線管と、
前記Ｘ線管に印加するための電圧を生成する電源部と、
前記Ｘ線管の少なくとも一部を収容している収容部と、
前記収容部に封入されており、前記Ｘ線管の前記少なくとも一部を覆っている液体状の第１絶縁部と、を備え、
前記収容部には、前記収容部の内部と前記収容部の外部とを連通している排出口が設けられている、Ｘ線発生装置。
【請求項５】
前記排出口に接続されている配管と、
前記配管に設けられており、前記配管の内部を開閉可能な開閉部と、を更に備える、請求項４に記載のＸ線発生装置。
【請求項６】
Ｘ線を発生させるＸ線管と、
前記Ｘ線管に印加するための電圧を生成する電源部と、
前記Ｘ線管の少なくとも一部を収容している収容部と、
前記収容部に封入されており、前記Ｘ線管の前記少なくとも一部を覆っている液体状の第１絶縁部と、を備え、

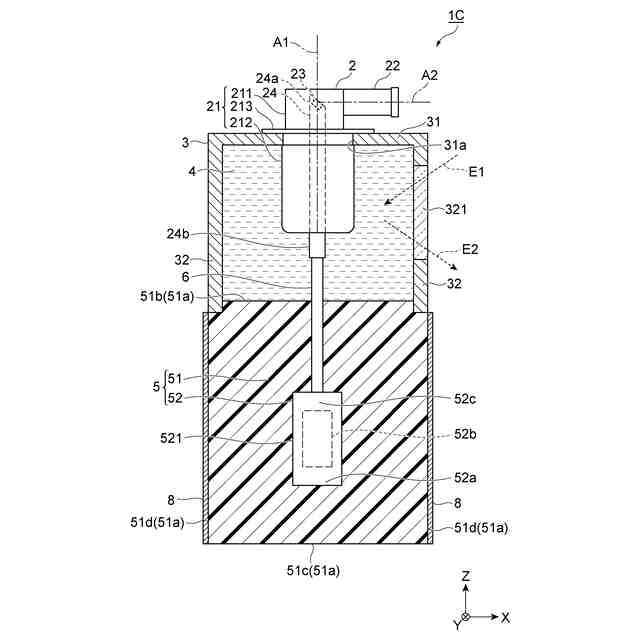

前記収容部の少なくとも一部分は、所定の波長を有する光を透過可能な材料から形成されている、Ｘ線発生装置。
【請求項７】

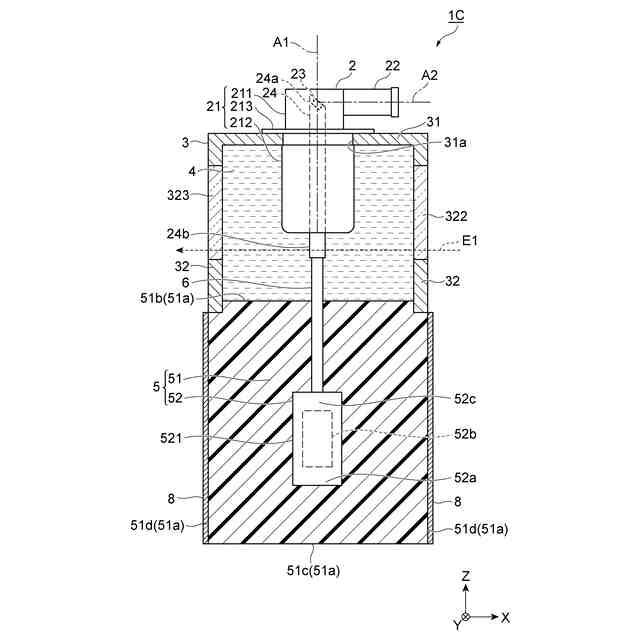

前記収容部の前記少なくとも一部分は、所定方向において前記第１絶縁部の両側に位置している複数の部分である、請求項６に記載のＸ線発生装置。
【請求項８】
前記電源部は、第２絶縁部と、前記第２絶縁部に埋設された回路部と、を有し、
前記回路部は、外部から第１電圧が入力される第１電圧部と、前記電圧である第２電圧に前記第１電圧を昇圧する昇圧部と、前記Ｘ線管に前記第２電圧を出力する第２電圧部と、を有する、請求項１、４又は６に記載のＸ線発生装置。
【請求項９】

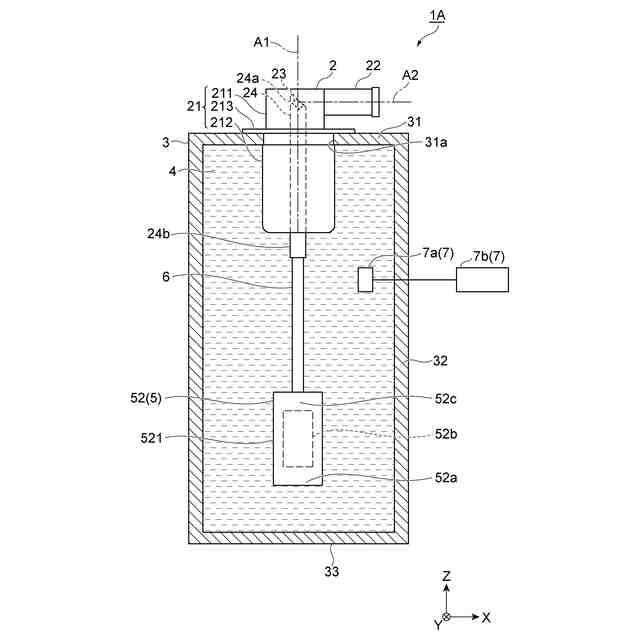

前記電源部は、外部から第１電圧が入力される第１電圧部と、前記電圧である第２電圧に前記第１電圧を昇圧する昇圧部と、前記Ｘ線管に前記第２電圧を出力する第２電圧部と、を含む回路部を有し、
前記収容部は、前記回路部を更に収容しており、
前記第１絶縁部は、前記回路部を更に覆っている、請求項１、４又は６に記載のＸ線発生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｘ線発生装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
Ｘ線発生装置として、Ｘ線を発生させるＸ線管と、Ｘ線管に印加するための電圧を生成する電源部と、Ｘ線管の少なくとも一部を収容している収容部と、収容部に封入されており、Ｘ線管の少なくとも一部を覆っている液体状の絶縁部と、を備えるＸ線発生装置が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６１９０５６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したようなＸ線発生装置では、絶縁部内において発生した放電によって、絶縁部の熱分解が起こる場合がある。この場合、絶縁部の絶縁性能が劣化するため、Ｘ線発生装置の動作の安定性が低下するおそれがある。Ｘ線発生装置の動作の安定性を維持するためには、絶縁部内において絶縁部が熱分解する際に派生的に発生したガスを検出することで、絶縁部の絶縁性能の劣化具合を確認することが重要である。
【０００５】
本発明は、絶縁部内において発生したガスを容易に検出することが可能なＸ線発生装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のＸ線発生装置は、［１］「Ｘ線を発生させるＸ線管と、前記Ｘ線管に印加するための電圧を生成する電源部と、前記Ｘ線管の少なくとも一部を収容している収容部と、前記収容部に封入されており、前記Ｘ線管の前記少なくとも一部を覆っている液体状の第１絶縁部と、前記収容部内に配置された検出部を有し、前記第１絶縁部内において発生したガスを検出するガスセンサと、を備える、Ｘ線発生装置」である。
【０００７】
上記［１］に記載のＸ線発生装置では、液体状の第１絶縁部が封入されている収容部内にガスセンサの検出部が配置されている。そして、このガスセンサによって、第１絶縁部内において発生したガスを検出することができる。よって、上記［１］に記載のＸ線発生装置によれば、第１絶縁部内において発生したガスを容易に検出することが可能となる。
【０００８】
本発明のＸ線発生装置は、［２］「前記検出部は、前記第１絶縁部内に配置されている、上記［１］に記載のＸ線発生装置」であってもよい。当該［２］に記載のＸ線発生装置によれば、ガスの発生源である第１絶縁部内にガスセンサの検出部が配置されていることで、第１絶縁部内において発生したガスを効率的に検出することができるため、第１絶縁部内において発生したガスを容易且つ効率的に検出することが可能となる。
【０００９】
本発明のＸ線発生装置は、［３］「前記検出部は、前記Ｘ線管の前記少なくとも一部と前記電源部とが並んでいる所定方向及び前記所定方向に垂直な任意の方向のいずれの方向から見た場合にも前記Ｘ線管の前記少なくとも一部と重ならないように、前記収容部内に配置されている、上記［１］又は［２］に記載のＸ線発生装置」であってもよい。当該［３］に記載のＸ線発生装置によれば、Ｘ線管の少なくとも一部とガスセンサの検出部との間において放電が発生することを抑制することができる。
【００１０】
本発明のＸ線発生装置は、［４］「Ｘ線を発生させるＸ線管と、前記Ｘ線管に印加するための電圧を生成する電源部と、前記Ｘ線管の少なくとも一部を収容している収容部と、前記収容部に封入されており、前記Ｘ線管の前記少なくとも一部を覆っている液体状の第１絶縁部と、を備え、前記収容部には、前記収容部の内部と前記収容部の外部とを連通している排出口が設けられている、Ｘ線発生装置」である。
（【００１１】以降は省略されています）
