公開番号2025118938
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025083444,2021197289
出願日2025-05-19,2021-12-03
発明の名称車両
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類G09G 5/00 20060101AFI20250805BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ヘッドアップディスプレイ装置の技術に関して、より好適な使い勝手などを実現できる技術を提供する。本発明によれば、持続可能な開発目標の「3すべての人に健康と福祉を」に貢献する。
【解決手段】実施の形態のヘッドアップディスプレイ装置(HUD装置)1を搭載する車両は、映像光を生成するための光源装置、メイン表示装置、および光学系が収容された筐体102と、筐体102の外側に設けられたサブ表示装置(サブLCD2)と、メイン表示装置への映像情報の表示と、サブ表示装置への映像情報の表示とを制御する制御装置と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
映像光の投射に基づいて表示領域に虚像を表示する車両であって、
前記映像光を生成するための光源装置、メイン表示装置、および光学系が収容された筐体と、
前記筐体の外側に設けられたサブ表示装置と、
前記メイン表示装置への映像情報の表示と、前記サブ表示装置への映像情報の表示とを制御する制御装置と、
を備え、
前記制御装置は、前記メイン表示装置に基づいた前記表示領域での表示のオン／オフを含む表示方式のユーザ設定のための映像情報を、前記サブ表示装置に表示し、前記サブ表示装置の表示のオン／オフを含む表示方式のユーザ設定のための映像情報を、前記メイン表示装置に表示し、
前記サブ表示装置の操作によって前記メイン表示装置での表示対象の映像情報の種類を制御する、
車両。
続きを表示（約 1,400 文字）【請求項２】
請求項１記載の車両において、
前記制御装置は、表示対象の映像情報について、前記車両の周囲の状況、前記映像情報の種類、データ量、情報量、表示サイズ、または優先度のうち少なくとも１つに基づいて、表示先として前記メイン表示装置と前記サブ表示装置との少なくとも一方を決定する、
車両。
【請求項３】
請求項１記載の車両において、
前記制御装置は、表示対象の映像情報について、前記メイン表示装置での表示情報量と前記サブ表示装置での表示情報量とに基づいて、表示先として前記メイン表示装置と前記サブ表示装置との少なくとも一方を決定する、
車両。
【請求項４】
請求項１記載の車両において、
前記制御装置は、初期設定で前記表示領域の位置を調整する際に、前記メイン表示装置に調整用の映像情報を表示し、前記サブ表示装置に調整支援用の映像情報を表示する、
車両。
【請求項５】
請求項４記載の車両において、
前記制御装置は、前記メイン表示装置に前記調整用の映像情報として、ＡＲの画像を表示し、前記サブ表示装置に調整支援用の映像情報として、前記ＡＲの画像の色、サイズ、形状、傾き、または位置のうち少なくとも１つを調整するための映像情報を表示する、
車両。
【請求項６】
請求項１記載の車両において、
前記制御装置は、前記メイン表示装置に基づいた前記表示領域の表示がエラー状態である場合には、前記サブ表示装置に前記表示領域がエラー状態であることを表す映像情報を表示し、前記サブ表示装置の表示がエラー状態である場合には、前記メイン表示装置に前記サブ表示装置がエラー状態であることを表す映像情報を表示する、
車両。
【請求項７】
請求項１記載の車両において、
前記制御装置は、表示対象の映像情報について、前記車両の周囲の状況を含む場面に応じて、表示先として前記メイン表示装置と前記サブ表示装置との少なくとも一方を決定する、
車両。
【請求項８】
請求項１記載の車両において、
前記制御装置は、前記車両の周囲の状況を含む場面と前記車両内の状況とに応じて、前記メイン表示装置の表示の輝度と前記サブ表示装置の表示の輝度とを調整する、
車両。
【請求項９】
請求項１記載の車両において、
前記制御装置は、表示対象の映像情報について、前記車両の周囲の状況、または前記映像情報の種類に基づいて、表示先を前記メイン表示装置と前記サブ表示装置との両方での二重表示として決定する、
車両。
【請求項１０】
請求項１記載の車両において、
前記制御装置は、表示対象の映像情報について、前記車両の周囲の状況、または前記映像情報の種類に基づいて、第１表示先として前記メイン表示装置と前記サブ表示装置との一方に決定し、第２表示先として前記メイン表示装置と前記サブ表示装置との他方に決定し、時間軸上、先に前記第１表示先に第１映像情報を表示させ、次に前記第２表示先に前記第１映像情報と対応した内容を有する第２映像情報を表示させる、
車両。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘッドアップディスプレイ装置（Head Up Display：ＨＵＤと記載する場合がある）の技術に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
例えば、国際公開第２０１８／２２９９６１号（特許文献１）には、小型・軽量で、光利用率が高く、モジュール化されて面状の光源として容易に利用可能な光源装置、およびそれを搭載したヘッドアップディスプレイ装置が記載されている。
【０００３】
特許文献１のようなヘッドアップディスプレイ装置は、車載の場合、車速やエンジン回転数などの走行情報やナビゲーション情報などの各種の情報を、車両のウィンドシールド（言い換えるとフロントガラス）などに虚像として表示することができる。ＨＵＤを用いることで、運転者は、ダッシュボードに組み込まれた計器盤などに視線を移動する必要無く、運転に必要な情報を得られる。このため、ＨＵＤは、自動車等の安全運転に寄与している。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１８／２２９９６１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のヘッドアップディスプレイ装置は、光源装置からの光に基づいて、映像表示装置（表示パネル）で表示する映像に基づいて生成した映像光を、ウィンドシールド等の所定の領域（表示領域と記載する場合がある）に対し投射し、これによって、運転者に対し虚像を提供する。虚像により、実景に対し各種の映像情報を重畳する拡張現実（ＡＲ）などの機能を実現できる。このような機能を有するヘッドアップディスプレイ装置は、ＡＲ－ＨＵＤとも呼ばれる。
【０００６】
特許文献１のような従来技術例のヘッドアップディスプレイ装置における虚像は、指向性を有する。すなわち、運転者は、予め定められた視点位置（それを含むアイボックス）からウィンドシールドの表示領域を見る場合のみ、虚像を好適に視認可能である。ＡＲ－ＨＵＤの表示領域の虚像は、このような特性を有するので、運転者などのユーザにとって、視認しにくい場合がある等、使い勝手などの観点で改善余地がある。
【０００７】
本発明の目的は、ヘッドアップディスプレイ装置の技術に関して、より好適な使い勝手などを実現できる技術を提供することである。
【課題を解決するための手段】
【０００８】
本開示のうち代表的な実施の形態は以下に示す構成を有する。実施の形態の車両は、映像光の投射に基づいて表示領域に虚像を表示する車両であって、前記映像光を生成するための光源装置、メイン表示装置、および光学系が収容された筐体と、前記筐体の外側に設けられたサブ表示装置と、前記メイン表示装置への映像情報の表示と、前記サブ表示装置への映像情報の表示とを制御する制御装置と、を備える。
【発明の効果】
【０００９】
本開示のうち代表的な実施の形態によれば、ヘッドアップディスプレイ装置の技術に関して、より好適な使い勝手などを実現できる。上記した以外の課題、構成および効果等については、発明を実施するための形態において示される。
【図面の簡単な説明】
【００１０】
一実施の形態のＨＵＤ装置を車両内の運転者が利用する際のイメージを示す。

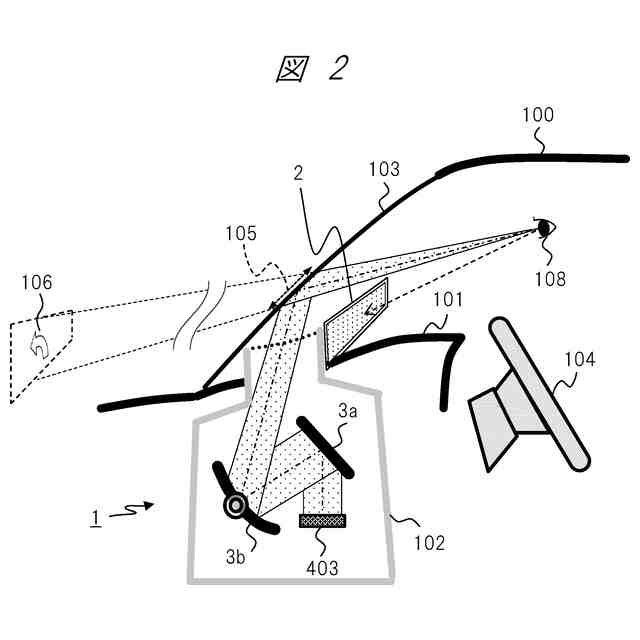

一実施の形態のＨＵＤ装置を搭載した車両、およびそのＨＵＤ装置の構成例を示す。

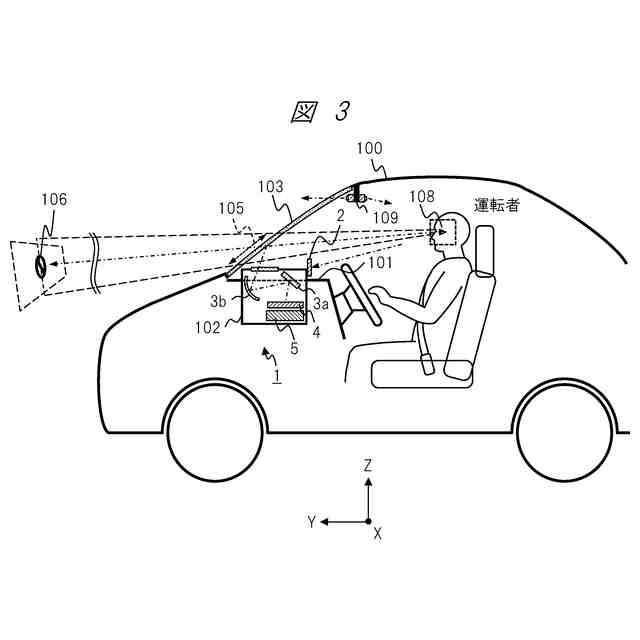

一実施の形態のＨＵＤ装置を搭載した車両、およびそのＨＵＤ装置の内部の構成例を示す。

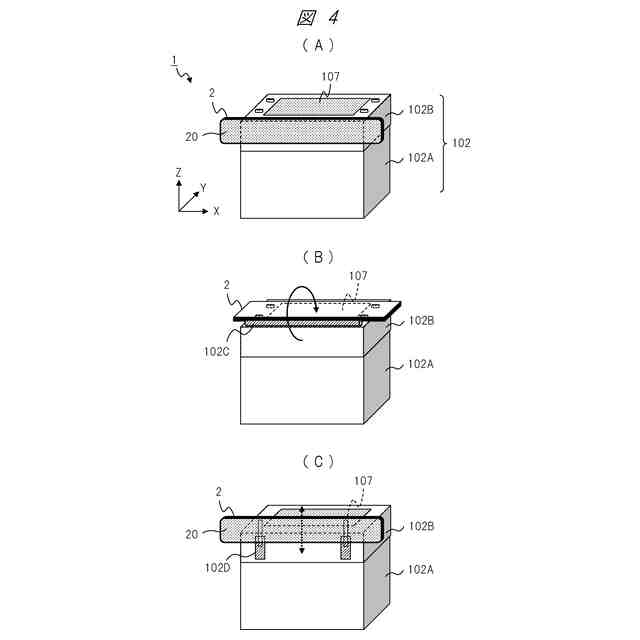

一実施の形態のＨＵＤ装置のハードウェアとしての外観構成例を示す。
一実施の形態のＨＵＤ装置の機能ブロック構成例を示す。
一実施の形態のＨＵＤ装置のＭＣＵ４１１の機能ブロック構成例を示す。
一実施の形態のＨＵＤ装置における、２種類のディスプレイの制御に関する機能ブロック構成例を示す。

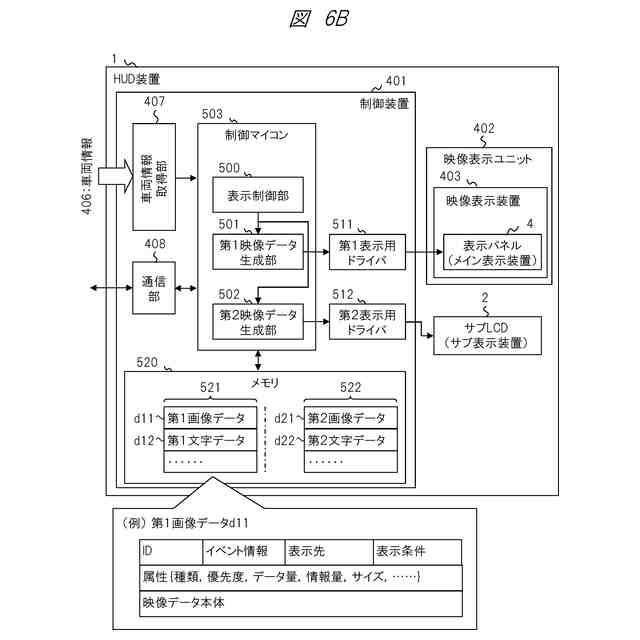

変形例のＨＵＤ装置における、２種類のディスプレイの制御に関する機能ブロック構成例を示す。
変形例のＨＵＤ装置における、２種類のディスプレイの制御に関する機能ブロック構成例を示す。
一実施の形態のＨＵＤ装置における、起動時の動作フローを示す。
一実施の形態のＨＵＤ装置における、映像表示装置の構成例を示す。
一実施の形態のＨＵＤ装置における、２種類のディスプレイの表示例を示す。
一実施の形態のＨＵＤ装置における、種類や情報量を考慮した、２種類のディスプレイの表示制御例の処理フローを示す。
一実施の形態のＨＵＤ装置における、種類や情報量を考慮した、２種類のディスプレイの表示例を示す。
一実施の形態のＨＵＤ装置における、初期設定の調整時の２種類のディスプレイの表示例を示す。
一実施の形態のＨＵＤ装置における、初期設定時の処理フローを示す。
一実施の形態のＨＵＤ装置における、初期設定の調整時の他の表示例を示す。
一実施の形態のＨＵＤ装置における、エラー状態の時の表示例を示す。
一実施の形態のＨＵＤ装置における、エラー状態の時の処理フローを示す。
一実施の形態のＨＵＤ装置における、場面に応じた表示例を示す。
一実施の形態のＨＵＤ装置における、２種類のディスプレイの表示方式のユーザ設定に関する表示例を示す。
一実施の形態のＨＵＤ装置における、２種類のディスプレイの表示方式のユーザ設定に関する他の表示例を示す。
一実施の形態のＨＵＤ装置における、場面に応じた輝度変更制御の表示例を示す。
一実施の形態のＨＵＤ装置における、歪み補正に関する説明図を示す。
一実施の形態のＨＵＤ装置における、ピッチング補正に関する説明図を示す。
一実施の形態のＨＵＤ装置における、デバッグモードの時の表示例を示す。
一実施の形態のＨＵＤ装置における、二重表示に関する説明図を示す。
一実施の形態のＨＵＤ装置における、二重表示に関する処理フローを示す。
一実施の形態のＨＵＤ装置における、移動先変更制御の第１例に関する説明図を示す。
一実施の形態のＨＵＤ装置における、移動先変更制御の第２例に関する説明図を示す。
一実施の形態のＨＵＤ装置における、移動先変更制御の第３例に関する説明図を示す。
一実施の形態のＨＵＤ装置における、移動先変更制御に関する処理フローを示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
