発明の名称電動車両電力供給制御システム、プログラム、方法
出願人個人
代理人One ip弁理士法人
主分類H02J 13/00 20060101AFI20250724BHJP(電力の発電,変換,配電)
要約【課題】電動車両用電力供給装置により供給可能な最大供給電力を制御する電動車両電力供給制御システム、プログラム及び方法を提供する。
【解決手段】電動車両に電力を供給する電動車両用電力供給装置21における最大供給電力を設定するための情報を送信する制御装置11を含む電動車両電力供給制御システム1であって、制御装置は、対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部113、対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部の少なくともいずれかと、対象空間消費電力情報、対象空間発電電力情報、算出電力情報及び最大供給電力情報の少なくともいずれかを電動車両用電力供給装置へ送信する供給電力制御部115と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部、または、対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部の少なくともいずれかと、
前記対象空間消費電力を示す対象空間消費電力情報、または、前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間消費電力または前記対象空間発電電力のうち少なくともいずれかに基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
続きを表示（約 1,600 文字）【請求項２】
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部と、
前記対象空間消費電力を示す対象空間消費電力情報、もしくは、前記対象空間消費電力に基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
【請求項３】
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部と、
前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間発電電力に基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
【請求項４】
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部と、
対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部と、
前記対象空間消費電力を示す対象空間消費電力情報、及び、前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間消費電力及び前記対象空間発電電力に基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
【請求項５】
前記電動車両用電力供給装置は、
前記対象空間消費電力情報または前記対象空間発電電力情報もしくは前記算出電力情報の少なくともいずれかの電力情報に基づき、前記電動車両に供給可能な前記最大供給電力を示す最大供給電力情報を生成し、前記電動車両へ前記最大供給電力情報を送信する最大供給電力情報送信部と、
を備える、請求項１ないし請求項４のいずれか一項に記載の電動車両電力供給制御システム。
【請求項６】
前記電動車両用電力供給装置は、
受信した前記最大供給電力情報を前記電動車両へ送信する最大供給電力情報送信部と、
を備える、請求項１ないし請求項４のいずれか一項に記載の電動車両電力供給制御システム。
【請求項７】
さらに、前記電動車両用電力供給装置へ電力を供給する配線に対して電動車両用電力供給装置用ブレーカを備える、請求項１ないし請求項４のいずれか一項に記載の電動車両電力供給制御システム。
【請求項８】
前記電動車両用電力供給装置用ブレーカは、対象空間の分電盤に設けられる、請求項７に記載の電動車両電力供給制御システム。
【請求項９】
前記電動車両用電力供給装置用ブレーカは、対象空間の電力メータに設けられる、請求項７に記載の電動車両電力供給制御システム。
【請求項１０】
前記制御装置は、対象空間の電力メータである、請求項１ないし請求項４のいずれか一項に記載の電動車両電力供給制御システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電動車両電力供給制御システム、プログラム、方法に関する。
続きを表示（約 4,900 文字）【背景技術】
【０００２】
従来から、家庭内の商用電源を用いて電気自動車（以下、「ＥＶ」という）やＰＨＥＶ（ＰＨＶ）などの電動車両において大容量蓄電池へ充電する場合における不具合の解消を図ることが行なわれている（特許文献１参照）。そして、特許文献１には、家庭内で必要とする電流消費を最優先にすることにより、ＰＨＶ／ＥＶの充電時に普段使用している電気器具の電源を切るといった不便を回避しながら、余った許容電流内での最大電流でＰＨＶ／ＥＶへの充電を行える分電盤装置が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１２５０９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された分電盤装置は、消費電流値が許容電流値より小さいかを判断し、消費電流値が許容電流値を越えた場合は、ＰＨＶ／ＥＶ用の電磁開閉器を開け、ＰＨＶ／ＥＶは非充電とし家庭内給電とする。消費電流値が許容電流値を越えていないと判断した場合は、電磁開閉器を閉じて許容電流値Ｉｂから消費電流値Ｉａを差し引いた電流値ＩｃでＰＨＶ／ＥＶに充電を行う。しかしながら、特許文献１の分電盤装置に含まれるコントローラ１６は、消費電流値Ｉａが許容電流値Ｉｂより小さいかを判定し、電流値Ｉｃを供給するか否かを電磁開閉器６１の開閉にて制御しているにすぎず、ＰＨＶ／ＥＶなどの電動車両の充電のための電流値Ｉｃを細やかに制御可能なものであるとは言い難い。また、コントローラ１６は、すべての負荷（家電製品等）に対する分岐ブレーカの出力を受けて、各負荷への電流供給についても制御可能に構成されているが、このように家電製品等の負荷への電流供給もコントローラ１６で行うためには構造が複雑化してしまうため導入コストが高くなり得る。また、近年、電動車両の充電専用の電力供給装置を介する充電が一般的になってきているが、このように電動車両用電力供給装置に対応しつつ対象空間内の消費電力に応じて細やかに最大供給電力を制御可能なシステムが望まれている。
【０００５】
そこで、本開示は、特に電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を設けることで、制御装置や電動車両用電力供給装置により対象空間内の消費電力や発電電力に応じて細やかに最大供給電力を設定可能な電動車両電力供給制御システム、プログラム、方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一態様の電動車両電力供給制御システムは、電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、前記制御装置は、対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部、または、対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部の少なくともいずれかと、前記対象空間消費電力を示す対象空間消費電力情報、または、前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間消費電力または前記対象空間発電電力のうち少なくともいずれかに基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、を備える。
【発明の効果】
【０００７】
本発明の一態様によれば、特に電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を設けることで、制御装置や電動車両用電力供給装置により対象空間内の消費電力や発電電力に応じて細やかに最大供給電力を設定可能な電動車両電力供給制御システム、プログラム、方法を提供可能となる。
【図面の簡単な説明】
【０００８】

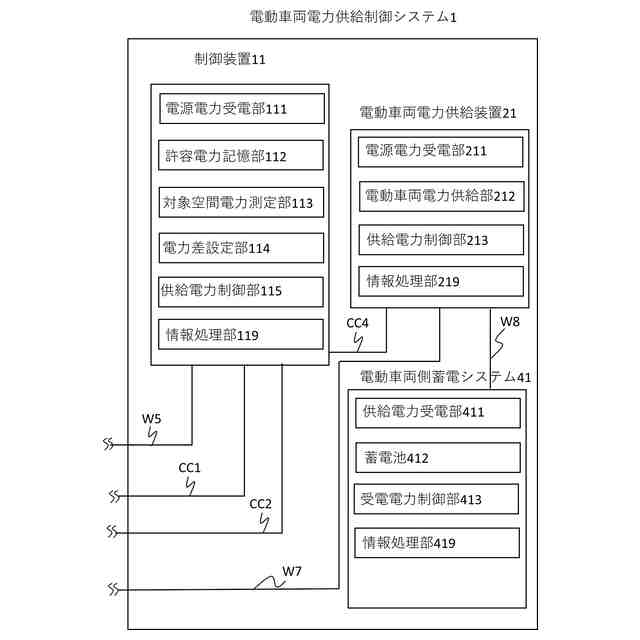

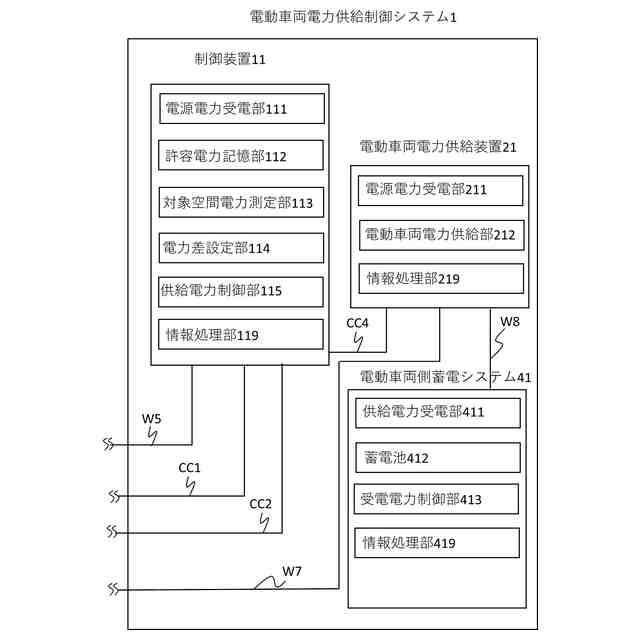

実施の形態１による電動車両電力供給制御システムの構成例を示す図である。

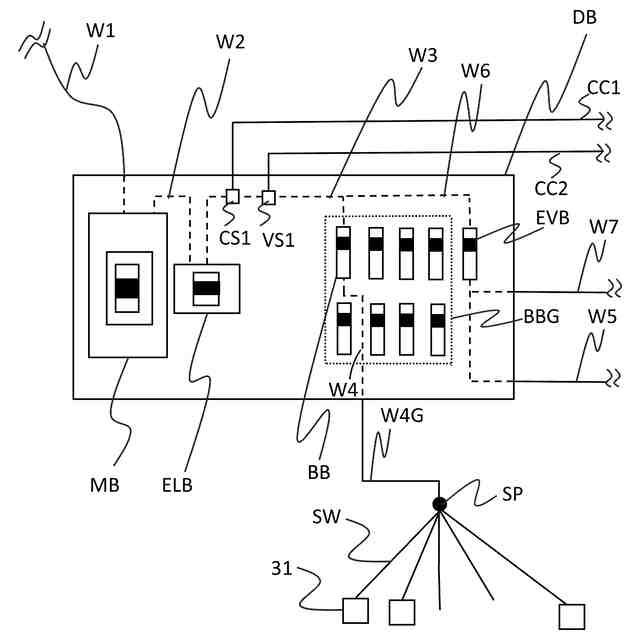

実施の形態１による分電盤の一例を示す図である。

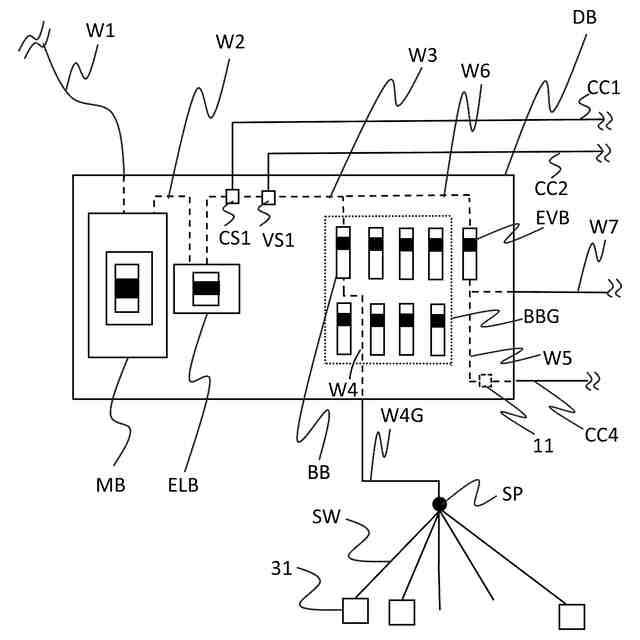

実施の形態１による制御装置が内蔵された分電盤の一例を示す図である。

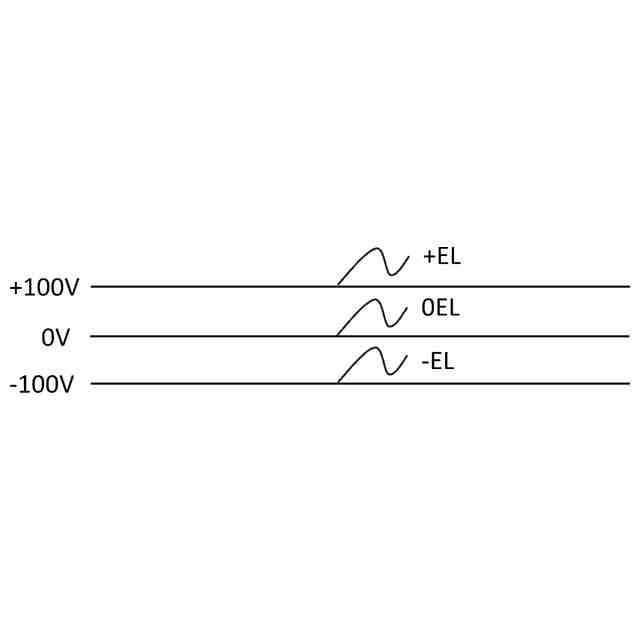

実施の形態１による電線の一例を示す図である。

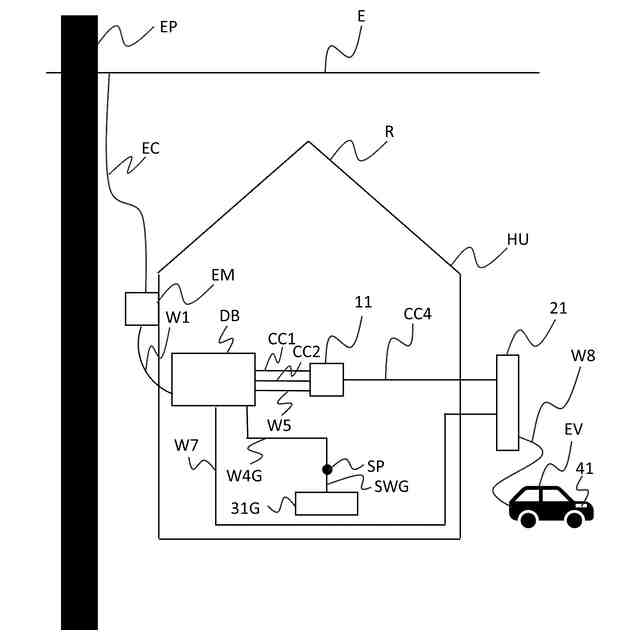

実施の形態１による電動車両電力供給制御システムの一例を示す図である。

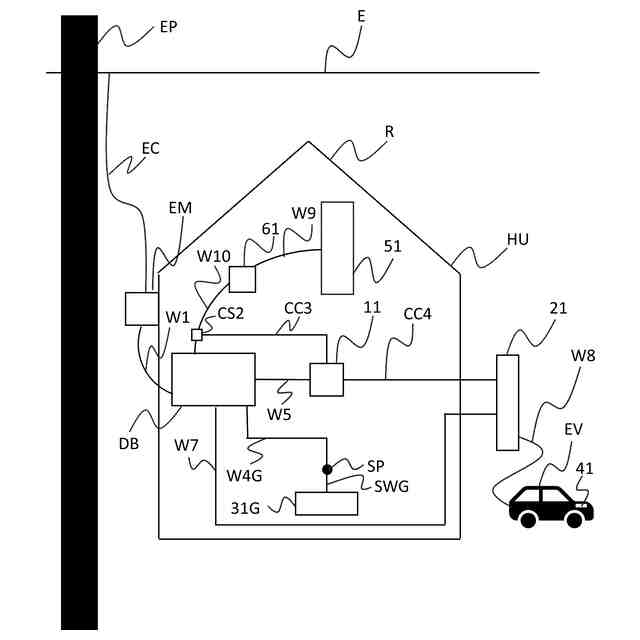

実施の形態１による電動車両電力供給制御システムの他の例を示す図である。
実施の形態１による電動車両電力供給制御システムの他の構成例を示す図である。
実施の形態２による発電装置を含む電動車両電力供給制御システムの構成例を示す図である。
実施の形態２による分電盤の一例を示す図である。
実施の形態２による電動車両電力供給制御システムの一例を示す図である。
実施の形態２による電動車両電力供給制御システムの他の構成例を示す図である。
実施の形態３による発電装置を含む電動車両電力供給制御システムの構成例を示す図である。
実施の形態３による電動車両電力供給制御システムの一例を示す図である。
実施の形態３による電動車両電力供給制御システムの他の構成例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を参照しながら説明する。
【００１０】
［項目１］
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部、または、対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部の少なくともいずれかと、
前記対象空間消費電力を示す対象空間消費電力情報、または、前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間消費電力または前記対象空間発電電力のうち少なくともいずれかに基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
［項目２］
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部と、
前記対象空間消費電力を示す対象空間消費電力情報、もしくは、前記対象空間消費電力に基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
［項目３］
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部と、
前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間発電電力に基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
［項目４］
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を含む電動車両電力供給制御システムであって、
前記制御装置は、
対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定する対象空間電力測定部と、
対象空間が備える発電装置により生成された対象空間発電電力を測定する発電電力測定部と、
前記対象空間消費電力を示す対象空間消費電力情報、及び、前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間消費電力及び前記対象空間発電電力に基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信する供給電力制御部と、
を備える、電動車両電力供給制御システム。
［項目５］
前記電動車両用電力供給装置は、
前記対象空間消費電力情報または前記対象空間発電電力情報もしくは前記算出電力情報の少なくともいずれかの電力情報に基づき、前記電動車両に供給可能な前記最大供給電力を示す最大供給電力情報を生成し、前記電動車両へ前記最大供給電力情報を送信する最大供給電力情報送信部と、
を備える、項目１ないし項目４のいずれか一項に記載の電動車両電力供給制御システム。
［項目６］
前記電動車両用電力供給装置は、
受信した前記最大供給電力情報を前記電動車両へ送信する最大供給電力情報送信部と、
を備える、項目１ないし項目５のいずれか一項に記載の電動車両電力供給制御システム。
［項目７］
さらに、前記電動車両用電力供給装置へ電力を供給する配線に対して電動車両用電力供給装置用ブレーカを備える、項目１ないし項目６のいずれか一項に記載の電動車両電力供給制御システム。
［項目８］
前記電動車両用電力供給装置用ブレーカは、対象空間の分電盤に設けられる、項目７に記載の電動車両電力供給制御システム。
［項目９］
前記電動車両用電力供給装置用ブレーカは、対象空間の電力メータに設けられる、項目７に記載の電動車両電力供給制御システム。
［項目１０］
前記制御装置は、対象空間の電力メータである、項目１ないし項目９のいずれか一項に記載の電動車両電力供給制御システム。
［項目１１］
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置を制御するためのプログラムであって、
前記制御装置により、
対象空間内で電力を消費する負荷である対象空間内負荷に供給された対象空間消費電力を測定するステップ、または、対象空間が備える発電装置により生成された対象空間発電電力を測定するステップの少なくともいずれかと、
前記対象空間消費電力を示す対象空間消費電力情報、または、前記対象空間発電電力を示す対象空間発電電力情報、もしくは、前記対象空間消費電力または前記対象空間発電電力のうち少なくともいずれかに基づき算出される算出電力情報、あるいは、前記最大供給電力を示す最大供給電力情報、の少なくともいずれかを前記電動車両用電力供給装置へ送信するステップと、
を実行させる、プログラム。
［項目１２］
電動車両に電力を供給する電動車両用電力供給装置における最大供給電力を設定するための情報を送信する制御装置による制御の方法であって、
前記制御装置により、
