公開番号2025107567
公報種別公開特許公報(A)
公開日2025-07-18
出願番号2024226832
出願日2024-12-24
発明の名称コイル、および、コイル部品
出願人富士ウェーブ株式会社
代理人個人,個人,個人
主分類H01F 37/00 20060101AFI20250711BHJP(基本的電気素子)
要約【課題】製造コストの低減を図ることが可能なコイル、および、コイル部品を提供する。

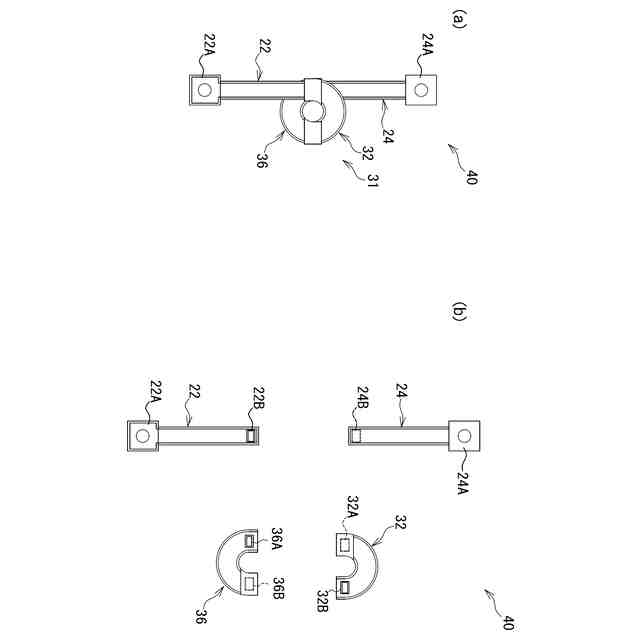

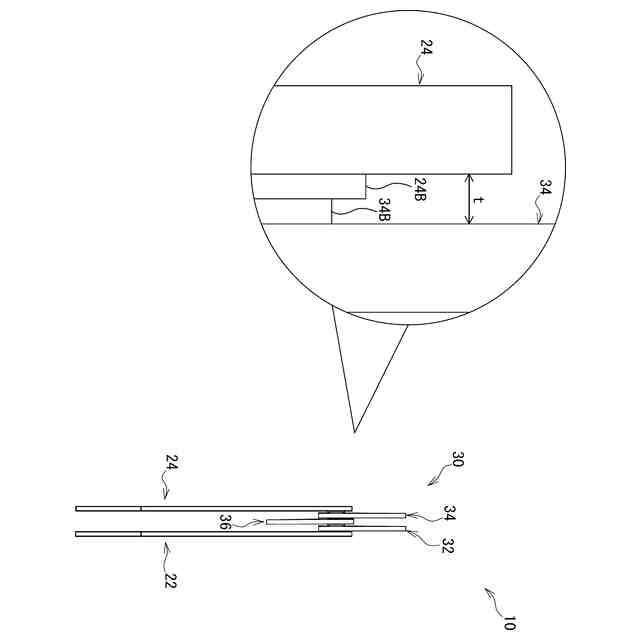

【解決手段】コイル10は、ポリイミド樹脂からなるフィルム状の基材L1とカバーレイフィルムL4とで銅箔L2を挟み込んで構成される各パーツ22,24,32,34,36と、各パーツ22,24,32,34,36に取り付けられた各コネクタ22B,24B,32A,32B,34A,34B,36A,36Bとを含み、各パーツ22,24,32,34,36は、各コネクタ22B,24B,32A,32B,34A,34B,36A,36Bを介して接続されることにより各パーツ22,24,32,34,36同士が密着しないように構成される。
【選択図】図1

特許請求の範囲【請求項１】
導電性薄膜を絶縁性薄膜で挟み込んで構成されるフィルム本体と、前記フィルム本体に取り付けられたコネクタとを有するコイル部品を複数備え、
複数の前記コイル部品は、双方の前記コネクタを介して接続されることにより前記フィルム本体同士が密着しないように構成される、
コイル。
続きを表示（約 160 文字）【請求項２】
複数の前記コイル部品は、重ね合わせた状態で配置される、
請求項１に記載のコイル。
【請求項３】
前記コネクタは、前記フィルム本体の表面または裏面に取り付けられている、
請求項１に記載のコイル。
【請求項４】
請求項１に記載のコイルを構成するためのコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル、および、コイル部品に関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
高周波電流をコイル等の導体に流す場合において、導体の表面付近にしか電流が流れない表皮効果が発生することが知られている。このため、円形断面の導体では電気抵抗が大きくなる。一方、平角銅線のような矩形断面を有する導体の場合には円形断面の導体よりも表皮効果による影響が比較的少なくなるためより大きな電流を流すことが可能となる。そのため、平角銅線などを短辺方向に曲げて形成されたエッジワイズコイルが用いられている。
【０００３】
例えば、特許文献１には、中空構造を有する平導体（平角銅線）を用いることにより導体内部を空気が移動可能とすることで放熱性を向上させたエッジワイズコイルが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１１９７２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１に記載のエッジワイズコイルを製作する場合には平角銅線を曲げにくい短辺方向に金型などを用いて曲げる必要があるため製作に手間を要し、製造コストが増大しやすいという問題がある。
【０００６】
本発明は、製造コストの低減を図ることが可能なコイル、および、コイル部品を提供する。
【課題を解決するための手段】
【０００７】
本発明に係るコイルは、導電性薄膜を絶縁性薄膜で挟み込んで構成されるフィルム本体と、フィルム本体に取り付けられたコネクタとを有するコイル部品を複数備え、複数のコイル部品は、双方のコネクタを介して接続されることによりフィルム本体同士が密着しないように構成されるものである。
【０００８】
本発明に係るコイルにおいて、複数のコイル部品は、重ね合わせた状態で配置されてもよい。
【０００９】
本発明に係るコイルにおいて、コネクタは、フィルム本体の表面または裏面に取り付けられてもよい。
【００１０】
本発明に係るコイル部品は、上記発明のコイルを構成するコイル部品でもよい。
【発明の効果】
（【００１１】以降は省略されています）
