公開番号2025105907
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025075965,2023200787
出願日2025-05-01,2014-06-13
発明の名称半導体装置
出願人株式会社半導体エネルギー研究所
代理人
主分類H10D 30/67 20250101AFI20250703BHJP()
要約【課題】新しいレイアウトの提供。
【解決手段】第1の導電層を有し、前記第1の導電層の上方に第1の絶縁層を有し、前記
第1の絶縁層の上方に酸化物半導体層を有し、前記酸化物半導体層と電気的に接続された
第2の導電層を有し、前記酸化物半導体層と電気的に接続された第3の導電層を有し、前
記第1の絶縁層の上方に第4の導電層を有し、前記酸化物半導体層の上方と前記第2の導
電層の上方と前記第3の導電層の上方と前記第4の導電層の上方とに第2の絶縁層を有し

前記第2の絶縁層の上方に第5の導電層を有し、前記第1の絶縁層及び前記第2の絶縁
層に第1の開口を有し、前記第2の絶縁層に第2の開口を有する。

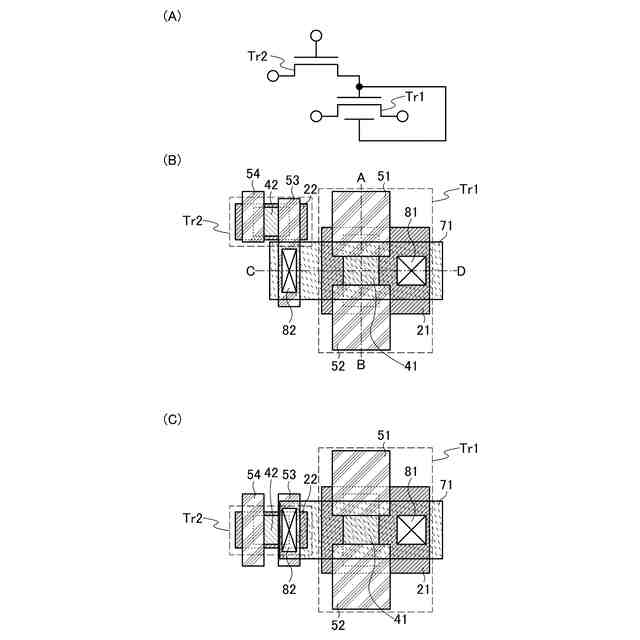

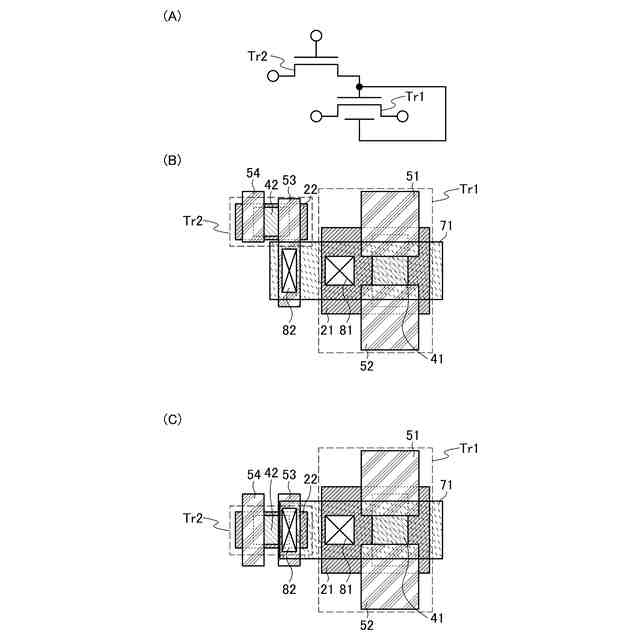

【選択図】図1
特許請求の範囲【請求項1】
第1の導電層を有し、
前記第1の導電層の上方に第1の絶縁層を有し、
前記第1の絶縁層の上方に酸化物半導体層を有し、
前記酸化物半導体層と電気的に接続された第2の導電層を有し、
前記酸化物半導体層と電気的に接続された第3の導電層を有し、
前記第1の絶縁層の上方に第4の導電層を有し、
前記酸化物半導体層の上方と前記第2の導電層の上方と前記第3の導電層の上方と前記第4の導電層の上方とに第2の絶縁層を有し、
前記第2の絶縁層の上方に第5の導電層を有し、
前記第1の絶縁層は、第1の開口を有し、
前記第2の絶縁層は、第2の開口を有し、
前記第2の絶縁層は、第3の開口を有し、
前記第5の導電層は、前記第1の開口及び前記第2の開口を介して、前記第1の導電層と電気的に接続され、
前記第5の導電層は、前記第3の開口を介して、前記第4の導電層と電気的に接続され、
前記第4の導電層は、トランジスタのソース電極又はドレイン電極の一方として機能することができる第1の領域を有し、
前記酸化物半導体層は、前記第1の導電層及び前記第5の導電層と重なる第2の領域を有する、半導体装置。

発明の詳細な説明【技術分野】
【0001】
技術分野は半導体装置等に関する。
続きを表示(約 690 文字)【背景技術】
【0002】
レイアウトの改善は永遠の課題である。
【0003】
例えば、特許文献1には、新しいレイアウトを有する半導体装置が開示されている。
【0004】
特許文献1には、2つのトランジスタのレイアウトが開示されている。
【0005】
特許文献1のコンセプトは、2つのトランジスタの一方を2つのトランジスタの他方の
上方に配置することである。
【先行技術文献】
【特許文献】
【0006】
特開2013-12730号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
特許文献1のコンセプトは秀逸であるがプロセスの数は増える。
【0008】
特許文献1と異なるコンセプトに基づく、新しいレイアウトを提供することを目的とす
る。
【課題を解決するための手段】
【0009】
<トランジスタの基本要素>
トランジスタは、少なくとも、第1のゲート電極、第1のゲート電極の上方の第1の絶
縁層、第1の絶縁層の上方の半導体層、半導体層と電気的に接続されたソース電極、及び
半導体層と電気的に接続されたドレイン電極を有する。
【0010】
<回路の基本要素>
第1のトランジスタの第1のゲート電極は、第2のトランジスタのソース電極又はドレ
イン電極の一方に電気的に接続されている。
(【0011】以降は省略されています)
