公開番号2025095961
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212370
出願日2023-12-15
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/04 20060101AFI20250619BHJP(基本的電気素子)
要約【課題】注液口を封止する封止部材の保護と、導電板同士の位置ずれの抑制と、の両立が可能な蓄電装置を提供すること。
【解決手段】蓄電装置1は、電極体12と、電極体の縁部を保持する保持部14と、保持部に形成された注液口を封止する封止部20と、封止部を保護する保護部材40と、積層方向における電極体の両側から電極体に接するように配置された一対の導電板30と、を備える。封止部20は、積層方向と直交する直交方向に保持部から突出している。保護部材40は、直交方向に封止部と間隔をおいて封止部を被覆する被覆部42と、積層方向における被覆部の一方側に配置された導電板と被覆部とを連結する第1連結部44と、積層方向における被覆部の他方側に配置された導電板と被覆部とを連結する第2連結部46と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
互いに積層された複数の電極を含む電極体と、
前記電極体の縁部を保持する保持部と、
前記保持部に形成された注液口を封止する封止部と、
前記封止部を保護する保護部材と、
前記複数の電極の積層方向における前記電極体の両側から前記電極体に接するように配置された一対の導電板と、を備え、
前記封止部は、前記積層方向と直交する直交方向に前記保持部から突出しており、
前記保護部材は、
前記直交方向に前記封止部と間隔をおいて前記封止部を被覆する被覆部と、
前記積層方向における前記被覆部の一方側に配置された前記導電板と前記被覆部とを連結する第１連結部と、
前記積層方向における前記被覆部の他方側に配置された前記導電板と前記被覆部とを連結する第２連結部と、を有する、蓄電装置。
続きを表示（約 330 文字）【請求項２】
前記保護部材は、前記積層方向における両側から前記封止部を挟持する一対の挟持部をさらに有する、請求項１に記載の蓄電装置。
【請求項３】
前記一対の挟持部の各々は、前記保持部に当接する当接部を含む、請求項２に記載の蓄電装置。
【請求項４】
前記積層方向における前記被覆部の長さは、前記積層方向における前記電極体の長さと同じである、請求項１に記載の蓄電装置。
【請求項５】
各前記導電板は、前記第１連結部及び前記第２連結部を受け入れる貫通孔を有し、
前記積層方向における前記第１連結部の長さ及び前記積層方向における前記第２連結部の長さは、各前記導電板の厚みと同じである、請求項４に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特開２０２３－８０８９３号公報には、互いに積層された複数のバイポーラ型セルと、バイポーラ型セルに形成された注液口を封止する封止部材と、を備える蓄電モジュールが開示されている。各セルの注液部材は、積層方向と直交する方向に突出している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８０８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特開２０２３－８０８９３号公報に記載されるような蓄電モジュールでは、振動等に起因して蓄電装置を構成する部品が封止部材に接触する懸念がある。また、蓄電モジュールの両面に集電板等の導電板が積層される場合、導電板同士が互いに位置ずれする懸念がある。
【０００５】
本開示の目的は、注液口を封止する封止部材の保護と、導電板同士の位置ずれの抑制と、の両立が可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一局面に従った蓄電装置は、互いに積層された複数の電極を含む電極体と、前記電極体の縁部を保持する保持部と、前記保持部に形成された注液口を封止する封止部と、前記封止部を保護する保護部材と、前記複数の電極の積層方向における前記電極体の両側から前記電極体に接するように配置された一対の導電板と、を備え、前記封止部は、前記積層方向と直交する直交方向に前記保持部から突出しており、前記保護部材は、前記直交方向に前記封止部と間隔をおいて前記封止部を被覆する被覆部と、前記積層方向における前記被覆部の一方側に配置された前記導電板と前記被覆部とを連結する第１連結部と、前記積層方向における前記被覆部の他方側に配置された前記導電板と前記被覆部とを連結する第２連結部と、を有する。
【発明の効果】
【０００７】
本開示によれば、注液口を封止する封止部材の保護と、導電板同士の位置ずれの抑制と、の両立が可能な蓄電装置を提供することができる。
【図面の簡単な説明】
【０００８】

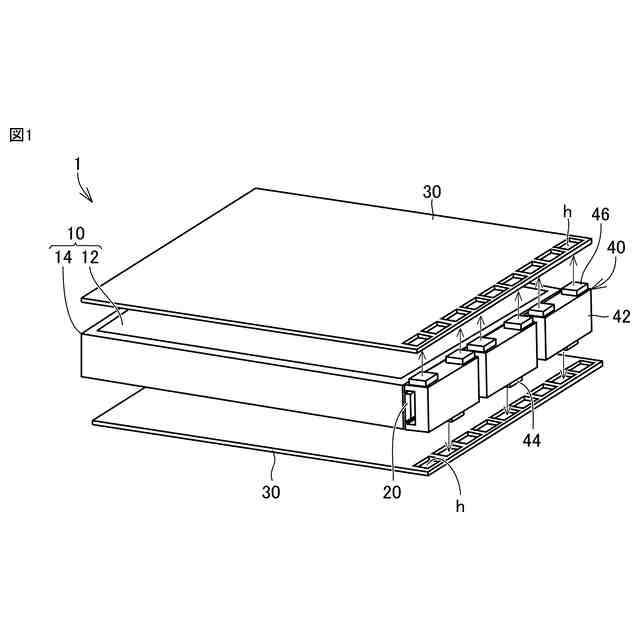

本開示の一実施形態における蓄電装置の一部を概略的に示す斜視図である。

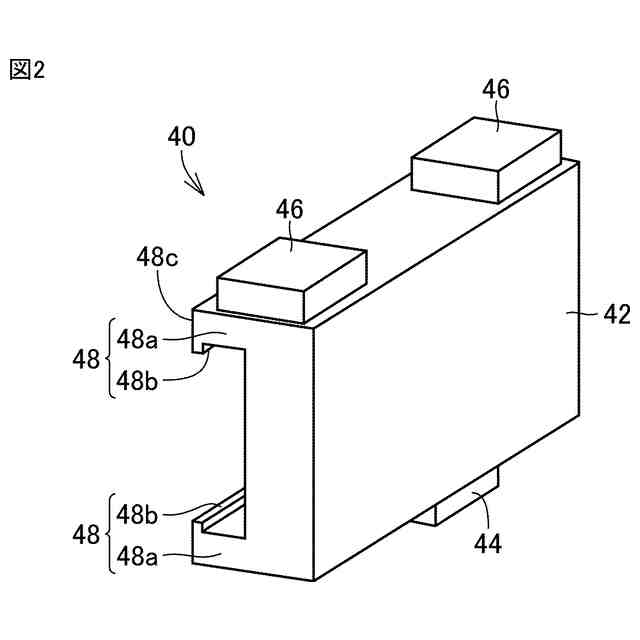

保護部材の斜視図である。
蓄電装置を概略的に示す断面図である。

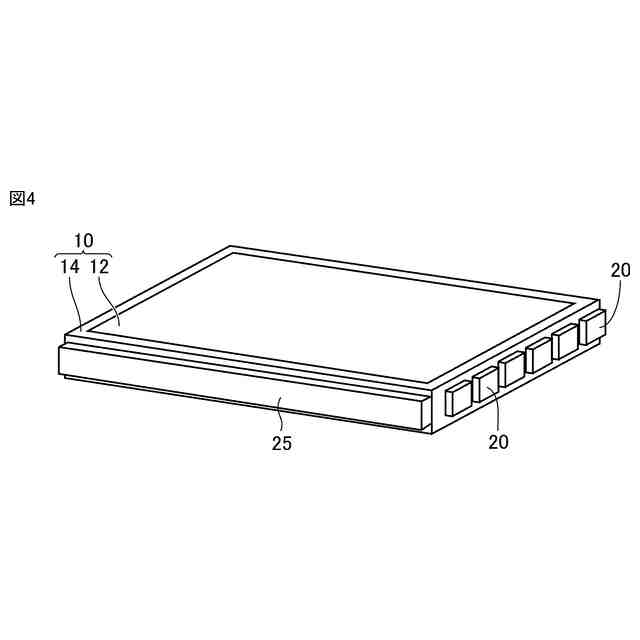

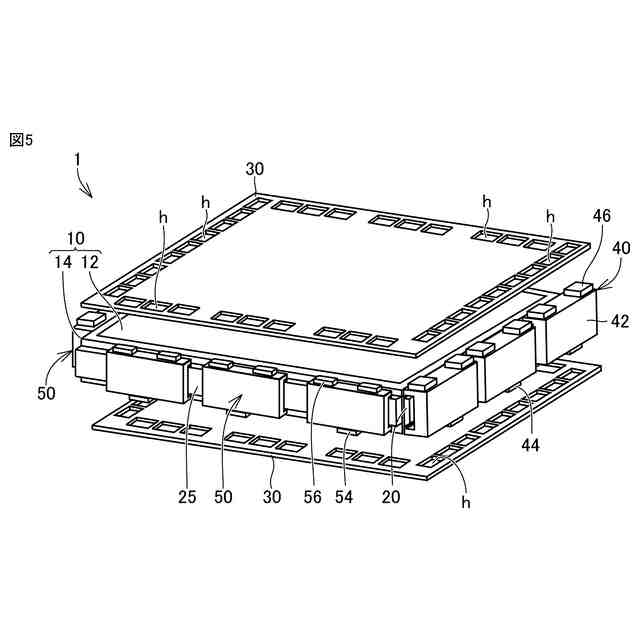

蓄電モジュールの変形例を概略的に示す斜視図である。
蓄電装置の変形例を概略的に示す断面図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一またはそれに相当する部材には、同じ番号が付されている。
【００１０】
図１は、本開示の一実施形態における蓄電装置の一部を概略的に示す斜視図である。図２は、保護部材の斜視図である。図３は、蓄電装置を概略的に示す断面図である。
（【００１１】以降は省略されています）
