公開番号2025078737
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2025033428,2023186557
出願日2025-03-04,2023-10-31
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250513BHJP(スポーツ;ゲーム;娯楽)
要約【課題】基板に特徴を持った遊技台を提供する。
【解決手段】遊技台は、特定部品を備え、前記特定部品は、第一の部材と、第二の部材と、或るコネクタを含んで構成され、前記第二の部材は、貫通孔が形成された部材であり、前記第一の部材は、棒状の突出部が形成された部材である。また、前記第一の部材は、前記貫通孔に挿通された前記突出部の先端部において該貫通孔の径よりも大きく変形した変形先端部が形成された部材であり、前記貫通孔の径は、前記突出部における該貫通孔内に位置する部分の径よりも大きい径であり、前記変形先端部は、その先端箇所と、前記第二の部材側の基端箇所と、該先端箇所と該基端箇所との間の中途箇所とにおいて、該基端箇所よりも該中途箇所の方が太く、該中途箇所よりも該先端箇所の方が太く構成され、前記変形先端部と前記第二の部材の間には空隙がある。
【選択図】図6
特許請求の範囲【請求項１】
特定部品を備えた遊技台であって、
前記特定部品は、第一の部材を含んで構成された部品であり、
前記特定部品は、第二の部材を含んで構成された部品であり、
前記第二の部材は、貫通孔が形成された部材であり、
前記第一の部材は、棒状の突出部が形成された部材であり、
前記第一の部材は、前記貫通孔に挿通された前記突出部の先端部において該貫通孔の径よりも大きく変形した変形先端部が形成された部材であり、
前記貫通孔の径は、前記突出部における該貫通孔内に位置する部分の径よりも大きい径であり、
前記変形先端部は、その先端箇所と、前記第二の部材側の基端箇所と、該先端箇所と該基端箇所との間の中途箇所とにおいて、該基端箇所よりも該中途箇所の方が太く、該中途箇所よりも該先端箇所の方が太く構成され、
前記変形先端部と前記第二の部材の間には空隙がある、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 5,800 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、スロットマシンが知られている。このようなスロットマシンには、複数種類の基板を備えている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－７３４６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技台には、基板に改良の余地がある。
【０００５】
本発明の目的は、基板に特徴を持った遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、特定部品を備えた遊技台であって、前記特定部品は、第一の部材を含んで構成された部品であり、前記特定部品は、第二の部材を含んで構成された部品であり、前記第二の部材は、貫通孔が形成された部材であり、前記第一の部材は、棒状の突出部が形成された部材であり、前記第一の部材は、前記貫通孔に挿通された前記突出部の先端部において該貫通孔の径よりも大きく変形した変形先端部が形成された部材であり、前記貫通孔の径は、前記突出部における該貫通孔内に位置する部分の径よりも大きい径であり、前記変形先端部は、その先端箇所と、前記第二の部材側の基端箇所と、該先端箇所と該基端箇所との間の中途箇所とにおいて、該基端箇所よりも該中途箇所の方が太く、該中途箇所よりも該先端箇所の方が太く構成され、前記変形先端部と前記第二の部材の間には空隙がある、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明に係る遊技台によれば、基板に特徴を持った遊技台を提供することができる。
【図面の簡単な説明】
【０００８】

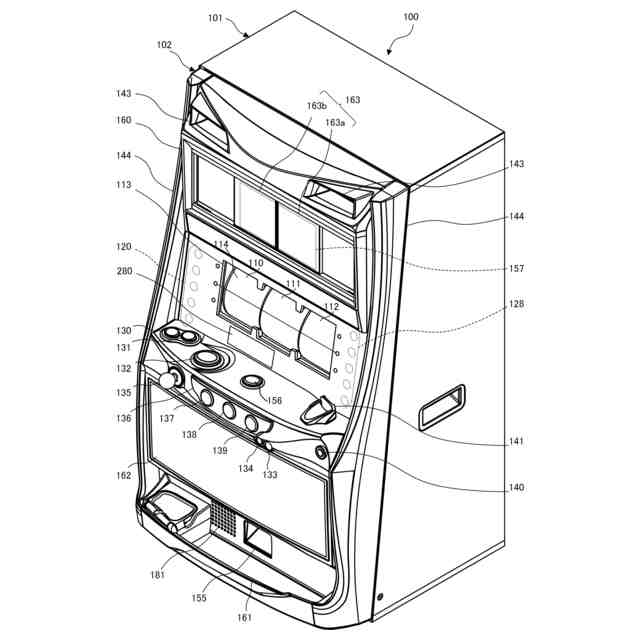

スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。

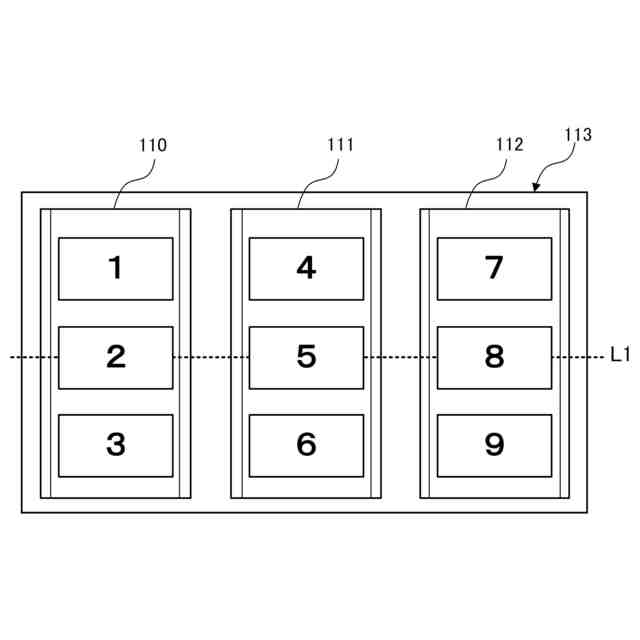

スロットマシン１００の入賞ラインの一例を示す図である。
状態表示ＬＥＤ２８０の正面図である。

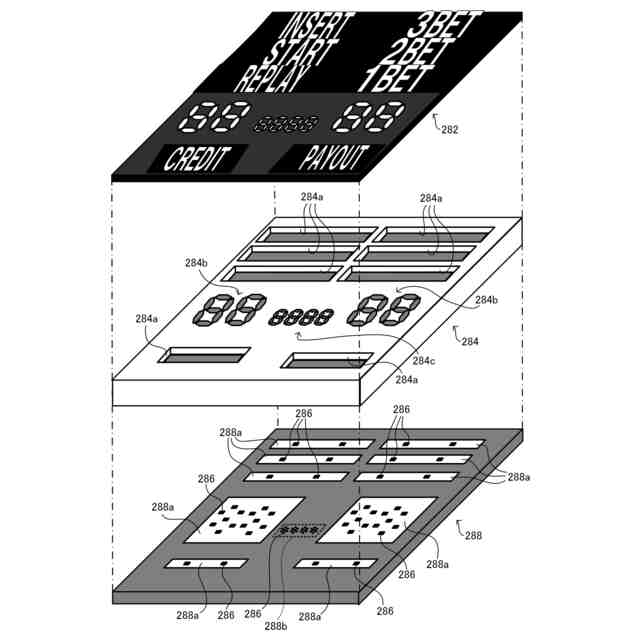

状態表示ＬＥＤ２８０を構成する部材を分解して示す分解斜視図である。

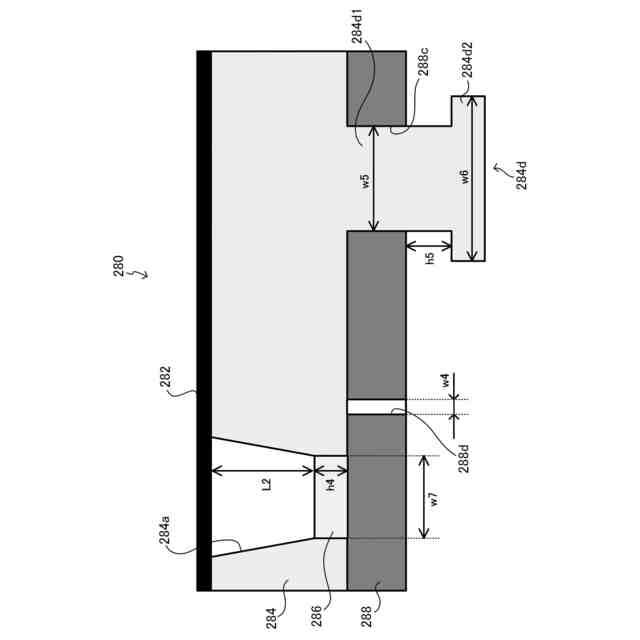

リフレクタ２８４の熱カシメ部２８４ｄを含む、状態表示ＬＥＤ２８０の断面図である。

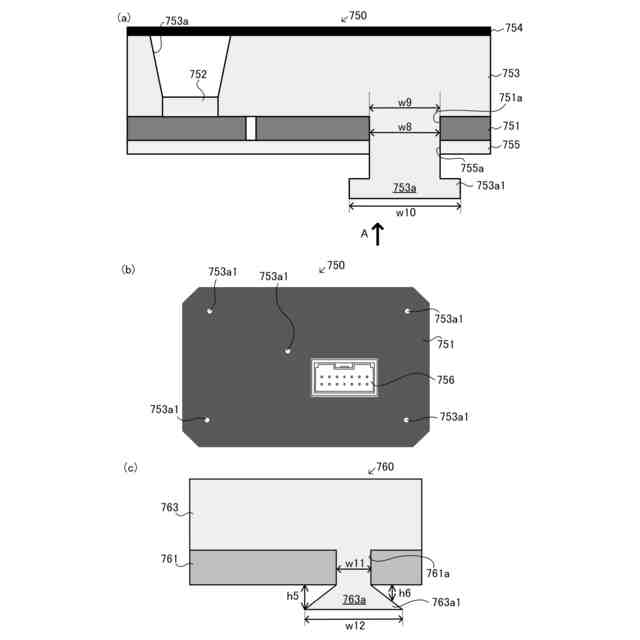

（ａ）変形例１に係る状態表示ＬＥＤ７５０の断面図である。（ｂ）（ａ）において符号Ａで示す方向から見た状態表示ＬＥＤの底面図である。（ｃ）変形例２に係る状態表示ＬＥＤ７６０の断面図である。

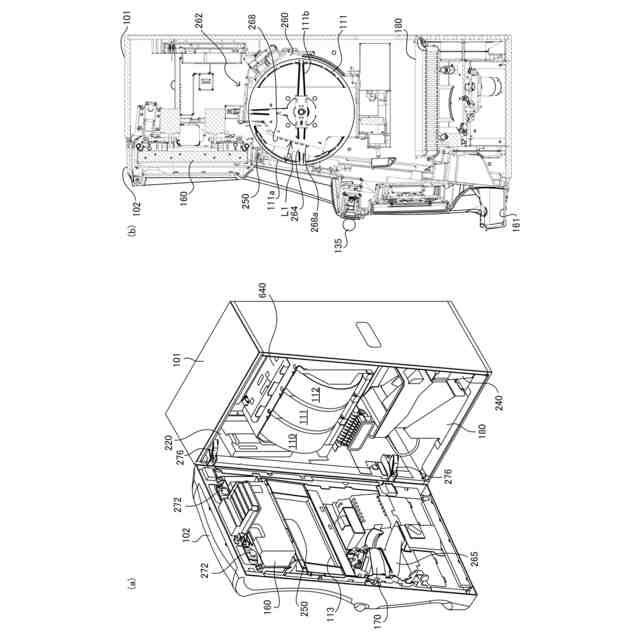

（ａ）前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。（ｂ）スロットマシン１００の側断面図である。

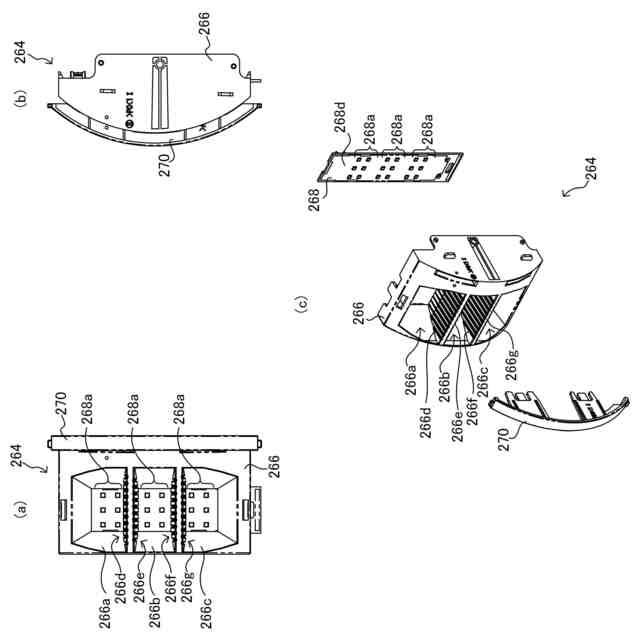

リールバックライト２６４の正面図である。（ｂ）リールバックライト２６４の側面図である。（ｃ）リールバックライト２６４を構成する部材を分解して正面側から見た外観斜視図である。

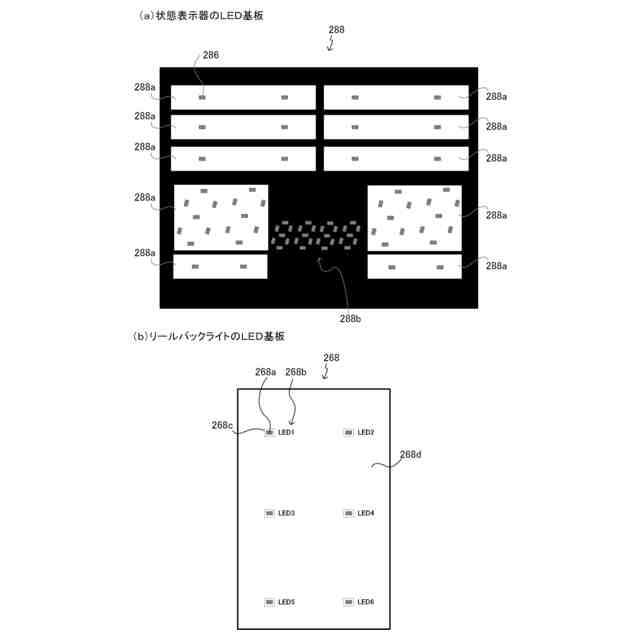

（ａ）状態表示ＬＥＤ２８０のＬＥＤ基板２８８の正面図である。（ｂ）リールバックライト２６４の照明基板２６８の正面図である。
制御部の回路ブロック図を示したものである。
（ａ）識別基板６１０を切り離す前の主制御基板６００の平面図である。（ｂ）識別基板６１０を切り離した後の主制御基板６００の平面図である。
副制御基板６５０の平面図である。
主基板収納ケース６４０と主制御基板６００を示した分解斜視図である。
（ａ）主制御基板６００を収容した状態の主基板収納ケース６４０を基板収容体６４２側から見た平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）（ｂ）に対応する従来の基板の構造を示した断面図である。
（ａ），（ｂ）変形例１に係る主制御基板６７０の平面図である。
（ａ）変形例２に係る主制御基板６９０の平面図である。（ｂ）変形例３に係る主制御基板６９６の平面図である。
（ａ）本例に係る基板７００を電源層７１０側から見た平面図であり。（ｂ）（ａ）におけるＸ－Ｘ線に沿う、基板７００の部分断面図である。
（ａ）ＬＥＤドライバＩＣ７１４の端子配置図である。（ｂ）モータドライバＩＣ７１６の端子配置図である。
（ａ）基板７００の電源層７１０の電源配線パターンの一例を示すパターン図である。（ｂ）基板７００のＧＮＤ層７０６のＧＮＤ配線パターン７０６ａを示すパターン図である。
（ａ）図１９（ａ）において符号Ａで示す部分を拡大して示す、電源層７１０の部分拡大図である。（ｂ）図１９（ｂ）において符号Ｂで示す部分を拡大して示す、ＧＮＤ層７０６の部分拡大図である。（ｃ）（ａ）に示す電源層７１０と（ｂ）に示すＧＮＤ層７０６を重ね合わせて示すパターン図である。
（ａ）ＧＮＤ層７０６のパターン抜き７０６ｂと、電源層７１０に実装されるＬＥＤドライバＩＣ７１４およびモータドライバ７１６との位置関係を示した平面図である。（ｂ）（ａ）に拡大して示すＬＥＤドライバ７１４におけるＹ－Ｙ線に沿う断面図である。（ｃ）（ａ）に拡大して示すモータドライバ７１６におけるＺ－Ｚ線に沿う断面図である。
（ａ）従来の遊技台の基板における問題点を模式的に示した概念図である。（ｂ）本願発明の基板の概念を模式的に示した図である。
（ａ）実施例１に係る非重畳領域ＮＯＥと、炭化導電路の想定最大領域ＣＥを示した平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）基板７００の非重畳領域ＮＯＥが、炭化導電路の想定最大領域ＣＥを含んでいない場合の例を示した平面図である。（ｄ），（ｄ´）（ｃ）におけるＢ－Ｂ線に沿う断面図である。
（ａ）実施例２に係る非重畳領域ＮＯＥ２を示した平面図である。（ｂ）実施例３に係る非重畳領域ＮＯＥ３を示した平面図である。（ｃ）実施例４に係る非重畳領域ＮＯＥ４を示した平面図である。
（ａ）実施例５に係る非重畳領域ＮＯＥ５を示した平面図である。（ｂ）（ａ）における電源配線ラインのパターンを変更した例を示した平面図である。
各リール（左リール１１０、中リール１１１、右リール１１２）に施された図柄の配列を平面的に展開して示す図である。
入賞役の種類、条件装置の名称，各入賞役に対応する図柄組合せ，払出数，備考を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートである。（ｂ）第１副制御部４００のコマンド受信割込処理のフローチャートである。（ｃ）第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートである。（ｂ）第２副制御部５００のコマンド受信割込処理のフローチャートである。（ｃ）第２副制御部５００のタイマ割込処理のフローチャートである。（ｄ）第２副制御部５００の画像制御処理のフローチャートである。
（ａ）スロットマシン１００の内部当選役の抽選値の一例を示した図である。（ｂ）内部当選役のうち、共通ベルと押し順役の操作内容ごとの表示態様と払出枚数を示す表である。
主制御部３００のＲＯＭ３０６に記憶されている当選役データを示す図である。
（ａ）主制御部３００のＣＰＵ３０４が実行する有利区間移行処理のフローチャートである。（ｂ）（ｃ）に示す有利区間移行処理のプログラムに対応するフローチャートである。（ｃ）有利区間移行処理のプログラムの一例である。（ｄ）有利区間移行処理のプログラムの他の一例である。
（ａ）主制御部３００のＣＰＵ３０４が実行する指示モニタ設定処理のフローチャートである。（ｂ）（ｃ）に示す指示モニタ設定処理のプログラムに対応するフローチャートである。（ｃ）指示モニタ設定処理のプログラムの一例である。
（ａ）変形例１に係る指示モニタ設定処理のフローチャートである。（ｂ）変形例１に係る指示モニタ設定処理のプログラムの一例である。
（ａ），（ｂ）図３３に示す当選役データの別例を示す図である。
（ａ）図３３に示す当選役データの別例を示す図である。（ｂ）図３９（ａ）に示す指示モニタ設定処理におけるレジスタ値の変化を示した図である。
（ａ）変形例２に係る指示モニタ設定処理のフローチャートである。（ｂ）変形例２に係る指示モニタ設定処理のプログラムの一例である。
本発明の一実施形態２に係るスロットマシンの外観を示す斜視図である。
実施形態２に係るスロットマシンの内部構成を示す図である。
メダルレススロットマシンが備える前面扉１１０２の一部を正面側（遊技者側）から見た外観図である。
（ａ）下皿１２００を構成する部材を分解して示す分解斜視図である。（ｂ）下皿ベース１２０２の係止ツメ１２０８ｂ２を上方から見た部分拡大図である。（ｃ）下皿カバー１２０８の底面１２０８ａと背面立壁１２０８ｂの断面を示した断面図である。
（ａ）証紙取付ユニット１２５０を前方から見た外観斜視図である。（ｂ）証紙取付ユニット１２５０を後方から見た外観斜視図である。
前面扉１１０２の下部を背面から見た外観斜視図である。
（ａ）証紙取付ユニット１２５０を前面扉１１０２に取り付ける前の状態を示した外観斜視図と模式図である。（ｂ）証紙取付ユニット１２５０を前面扉１１０１に取り付けた後の状態を示した外観斜視図と模式図である。
（ａ）メダルレススロットマシンの扉中継基板１３００の一部を示す正面図である。（ｂ）扉中継基板１３００におけるクリアスイッチ１３０４とリセットスイッチ１３０６の周辺を拡大して示す部分拡大図である。
（ａ）図４７（ａ）におけるＸ－Ｘ線に沿う断面図である。（ｂ）図４７（ａ）におけるＹ－Ｙ線に沿う断面図である。（ｃ）本発明に係る「隆起部」の変形例を示した図である。
扉中継基板１３００を模式的に示した平面図である。
封入式遊技機１００を正面側（遊技者側）から見た外観斜視図である。
制御部の回路ブロック図を示したものである。
主制御部３００、サブ制御部４００、枠制御部６００および発射制御部６３０などを構成する各（制御）基板等と、表示装置や可動体等との接続関係を示すブロック図である。
主制御基板３０１の主制御基板コネクタを抜粋して示した回路図である。
盤枠メイン中継基板２０３の盤枠メイン中継基板第１コネクタＲＣＮ１と盤枠メイン中継基板第２コネクタＲＣＮ２を抜粋して示した回路図である。
（ａ）主制御基板３０１の１層の表面の配線パターンの一部を抜粋して示した図である。（ｂ）主制御基板３０１の２層の裏面の配線パターンの一部を抜粋して示した図である。
ハンドル中継基板９０１に接続される基板や電子部品を示した回路図である。
パチンコ機用のハンドル中継基板９０１ｐに接続される基板や電子部品を示した回路図である。
ハンドル中継基板９０１のハンドル中継基板コネクタの接続関係を示した回路図である。
パチンコ機用のハンドル中継基板９０１ｐのハンドル中継基板コネクタの接続関係を示した回路図である。
（ａ）ハンドル中継基板コネクタや部品が実装された状態のハンドル中継基板９０１の一例を示した平面図である。（ｂ）ハンドル中継基板第１コネクタＨＣＮ１の端子配置の一例を示した図である。（ｃ）ハンドル中継基板第２コネクタＨＣＮ２の端子配置の一例を示した図である。（ｄ）ハンドル中継基板第４コネクタＨＣＮ４の端子配置の一例を示した図である。
（ａ）ハンドル中継基板コネクタや部品が実装された状態のパチンコ機用のハンドル中継基板９０１ｐの一例を示した平面図である。（ｂ）ハンドル中継基板９０１ｐのハンドル中継基板第１コネクタＨＣＮ１の端子配置の一例を示した図である。（ｃ）ハンドル中継基板９０１ｐのハンドル中継基板第２コネクタＨＣＮ２の端子配置の一例を示した図である。（ｄ）ハンドル中継基板９０１ｐのハンドル中継基板第４コネクタＨＣＮ４の端子配置の一例を示した図である。
ハンドル中継基板９０１の部品面９１０ａの配線パターンを示した平面図である。
ハンドル中継基板９０１の部品面９１０ａの側から半田面９１０ｂの配線パターンのみを透過して示した平面図である。
ハンドル中継基板９０１の部品面９１０ａと半田面９１０ｂの配線パターンの両方を示した平面図である。
ハンドル中継基板９０１の半田面９１０ｂの配線パターンを示した平面図である。
ハンドル中継基板９０１のコネクタや位置表示を示した平面図である。
ハンドル中継基板９０１のコネクタや位置表示の位置関係を示した平面図である。
部品が実装された状態の枠制御基板６０１の一例を示した平面図である。
枠制御基板６０１に実装されるスイッチと枠制御基板コネクタを抜粋して示した回路図である。
枠制御基板６０１の部品面９２０ａの配線パターンを示した平面図である。
枠制御基板６０１の半田面９２０ｂの配線パターンを示した平面図である。
【発明を実施するための形態】
【０００９】
＜＜実施形態１＞＞
以下、図面を用いて、本発明の実施形態１に係る遊技台（スロットマシン）について説明する。
【００１０】
＜全体構成＞
まず、図１を用いてスロットマシン１００の全体構成について説明する。図１は、スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
（【００１１】以降は省略されています）
